Газоанализаторы стационарные ДГС ЭРИС-ФИД М
| Номер в ГРСИ РФ: | 81047-21 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО "ЭРИС", г.Чайковский |

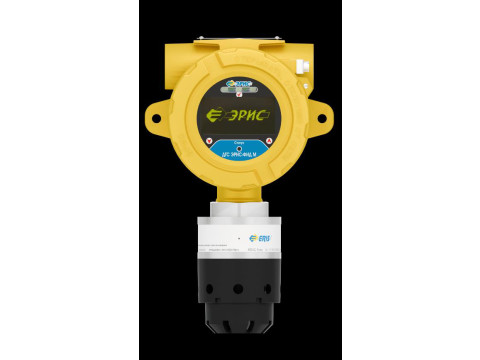

Газоанализаторы стационарные ДГС ЭРИС-ФИД М (далее - газоанализаторы) предназначены для измерений объемной доли или массовой концентрации токсичных газов и паров органических соединений в смеси с воздухом при условии загазованности контролируемой воздушной среды только одним определяемым веществом. При наличии в анализируемом воздухе двух или более токсичных веществ, газоанализатор является индикатором общей загазованности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 81047-21 |
| Действует | по 05.03.2031 |
| Наименование | Газоанализаторы стационарные |
| Модель | ДГС ЭРИС-ФИД М |
| Приказы |
№2212 от
14.10.2025
— О продлении срока действия утвержденных типов средств измерений
№1671 от
20.08.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b70a69c6-eec6-b292-cfde-d5fac4fe0f47 |
Производитель / Заявитель
ООО «ЭРИС», РОССИЯ, 617762, Россия, Пермский край, г. Чайковский, ул. Промышленная, д. 8/25
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
МП 117-221-2020 ГСИ. Газоанализаторы стационарные ДГС ЭРИС-ФИД М. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1567
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1534 (98%) |
| Неуспешных поверок (СИ непригодно) | 33 (2 %) |
| Актуальность информации | 08.09.2026 |
Поверители
Скачать
|
81047-21: Описание типа
2021-81047-21.pdf
Файл устарел
|
Скачать | 592.5 КБ | |
|
81047-21: Методика поверки
2021-mp81047-21.pdf
Файл устарел
|
Скачать | 8.4 MБ | |
|
81047-21: Описание типа
2021-81047-21-1.pdf
Файл устарел
|
Скачать | 592.5 КБ | |
|
81047-21: Методика поверки
2021-mp81047-21-1.pdf
Файл устарел
|
Скачать | 8.4 MБ | |
|
81047-21: Методика поверки
МП 117-221-2020
2021-mp81047-21-2.pdf
Файл устарел
|
Скачать | 5.8 MБ | |
|
81047-21: Описание типа
2021-81047-21-2.pdf
|
Скачать | 592.5 КБ | |
|
81047-21: Описание типа
2026-81047-21.pdf
|
Скачать | 591.5 КБ | |
|
81047-21: Методика поверки
МП 117-221-2020
2021-mp81047-21-3.pdf
|
Скачать | 5.8 MБ |
Описание типа
Назначение
Газоанализаторы стационарные ДГС ЭРИС-ФИД М (далее - газоанализаторы) предназначены для измерений объемной доли или массовой концентрации токсичных газов и паров органических соединений в смеси с воздухом при условии загазованности контролируемой воздушной среды только одним определяемым веществом. При наличии в анализируемом воздухе двух или более токсичных веществ, газоанализатор является индикатором общей загазованности.
Описание
Принцип действия газоанализаторов - фотоионизационный, основанный на ионизации молекул органических и неорганических веществ фотонами высокой энергии и измерении возникающего при этом тока между измерительными пластинами. В качестве источников ионизации используются криптоновая ультрафиолетовая или аргоновая лампа.
Газоанализаторы являются стационарными автоматическими приборами непрерывного действия со сменным сенсором, выполняющие следующие функции:
- измерение массовой концентрации и (или) объемной доли токсичных газов и паров органических соединений в смеси с воздухом, контроль предельно допустимых концентраций (ПДК) (по ГОСТ 12.1.005-88);
- передачу унифицированного токового сигнала от 4 до 20 мА, пропорционального измеряемой концентрации;
- передачу цифровых сигналов по протоколам RS-485 (с протоколом MODBUS RTU), HART, E-WIRE и Bluetooth (по заказу).
Конструктивно газоанализаторы выполнены в металлическом корпусе с крышкой, на боковой поверхности которого расположены технологические отверстия для подключения внешних цепей. Материал корпуса алюминий или нержавеющая сталь. Цвет и материал корпуса определяются заказом. Газоанализаторы состоят из следующих функциональных частей: измерительный модуль, модуль внешней коммутации, электронный модуль, корпус и крышка. Измерительный модуль имеет в составе фотоионизационный сенсор, который имеет встроенную энергонезависимую память, хранящую градуировочную характеристику, наименование определяемого компонента, диапазон измерений. Настройка газоанализатора после замены сенсора на идентичный не требуется.
Корпуса имеют два конструктивных исполнения - корпус типа А и корпус типа Б, отличающихся габаритными размерами, массой, количеством отверстий для подключения внешних цепей (2 или 4 - определяется при заказе) и внешним видом.
Управление режимами работы газоанализатора осуществляется бесконтактно с помощью магнитного ключа, посредством команд по цифровому интерфейсу RS-485, стандарту связи Bluetooth (по заказу) или с помощью HART-коммуникатора (если прибор оснащен HART интерфейсом).
Способ отбора пробы - диффузионный.
Газоанализаторы оснащены цифровой индикацией и световой предупреждающей сигнализацией. Пороги сигнализации устанавливаются изготовителем или потребителем.
Дополнительно (по заказу) газоанализаторы могут иметь реле: АВАРИЯ, ПОРОГ1, ПОРОГ2, с характеристиками: максимальный ток до 10 А, напряжение постоянного тока 24 В, интерфейс HART, модуль беспроводной передачи (с частотой 2,4 ГГц, 868 МГц по протоколам E-WIRE, LoRaWAN), модуль батарейного питания, светозвуковой оповещатель СЗО. Количество и типы выходных сигналов, реле, наличие и типы модулей расширения определяются заказом.
По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха газоанализаторы соответствуют группе исполнения Д3 по ГОСТ Р 52931-2008.
Газоанализаторы могут использоваться в составе газоаналитических систем, систем автоматизации или в качестве самостоятельного изделия.
Для защиты от несанкционированного доступа предусмотрена пломбировка. Пломбы выполнены в виде разрушаемых наклеек, наносятся на стык корпуса с измерительным модулем.
Заводской номер газоанализаторов наносится на шильд, закрепленный на корпусе газоанализаторов, и имеет буквенно-цифровой формат. Способ нанесения маркировки - лазерная гравировка или альтернативный способ.
Нанесение знака поверки на газоанализаторы не предусмотрено.
Общий вид газоанализатора, места нанесения знака утверждения типа и заводского номера, места пломбировки от несанкционированного доступа представлены на рисунках 1-2.

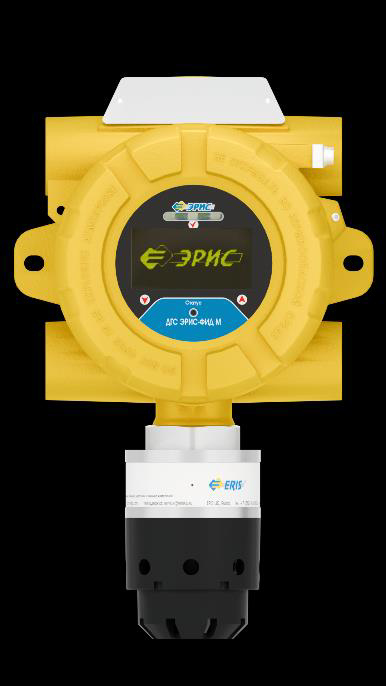

место нанесения знака утверждения типа и заводского номера

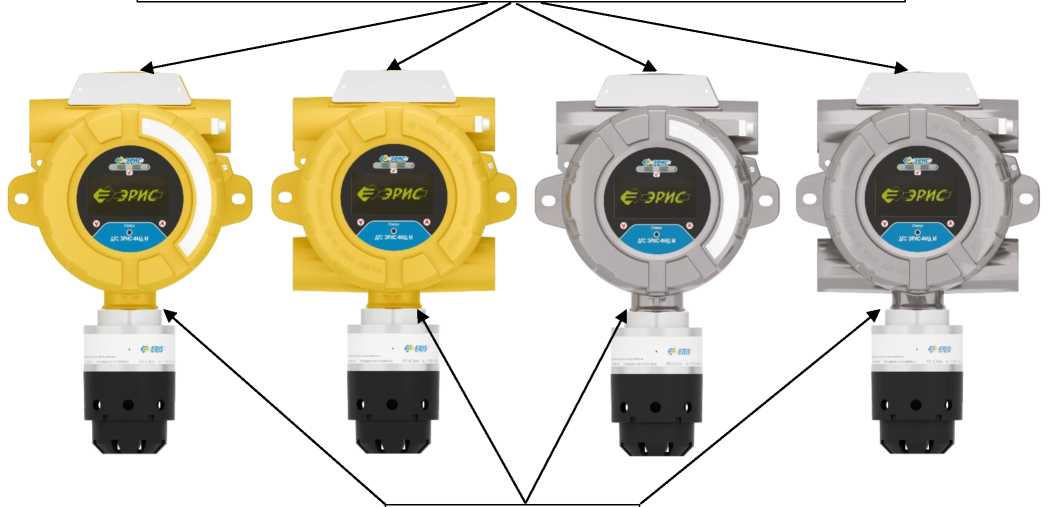

Рисунок 1 - Общий вид газоанализатора стационарного ДГС ЭРИС-ФИД М корпус типа А с указанием мест нанесения знака утверждения типа и заводского номера, мест пломбировки от несанкционированного доступа. Слева-направо: алюминиевый и стальной корпус

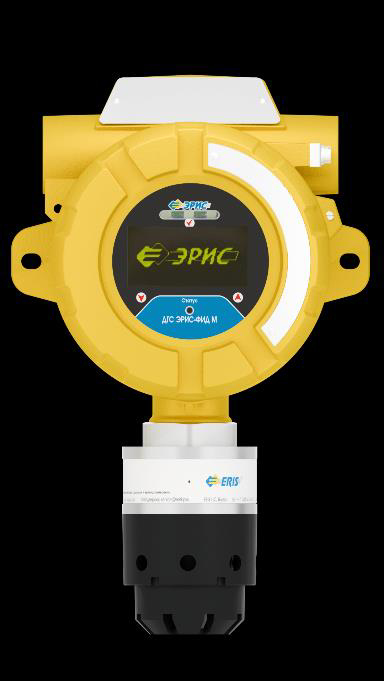

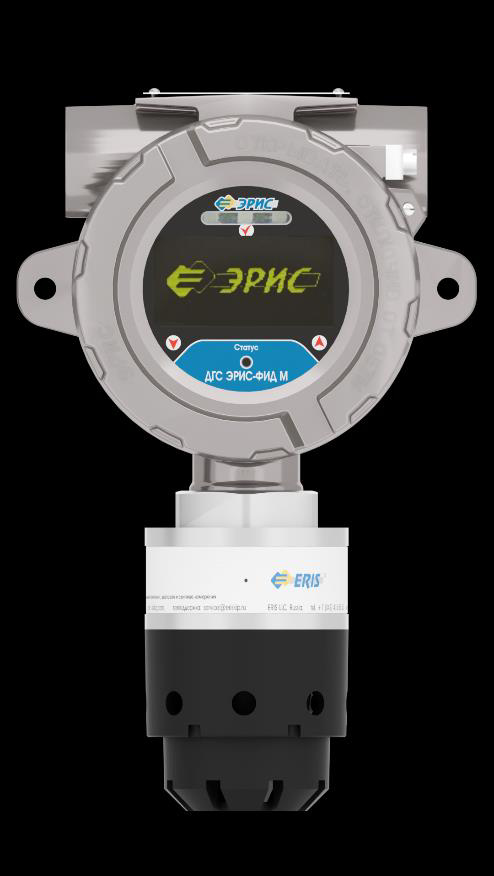

место нанесения знака утверждения типа и заводского номера
место пломбировки
Рисунок 2 - Общий вид газоанализатора стационарного ДГС ЭРИС-ФИД М корпус типа Б с указанием мест нанесения знака утверждения типа и заводского номера, мест пломбировки от несанкционированного доступа.
Слева-направо: алюминиевый и стальной корпус с 2 или 4 отверстиями для подключения внешних цепей
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем. Встроенное ПО обеспечивает непрерывное автоматическое измерение массовой концентрации и (или) объемной доли летучих органических соединений, контроль за превышением установленных пороговых значений, непрерывную самодиагностику аппаратной части газоанализатора, преобразование измеряемой концентрации в унифицированный токовый сигнал и выдачу информации по цифровым каналам связи.
Уровень защиты встроенного ПО газоанализаторов «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные встроенного ПО газоанализаторов указаны в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ДГС ЭРИС ФИД |
|
Номер версии (идентификационный номер) ПО |
не ниже V 1.00.00 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Метрологические и технические характеристики приведены в таблицах 2 - 5.
Таблица 2 - Наименования определяемых компонентов, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов
|
Определяемый компонент*-1) |
Модификация сенсора |
Диапазон измерений (ДИ) определяемого компонента |
Пределы допускаемой основной приведенной к ДИ погрешности, Y, % |
Пределы допускаемой основной относительной погрешности, 6, % | |
|
объемной доли, (млн-1) |
массовой концентрации*2), мг/м3 | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Винилхлорид C2H3C1 |
PID-C2H3CI-1O |
от 0 до 1,9 включ. |
от 0 до 5 включ. |
±20 |
- |
|
св. 1,9 до 10 |
св. 5 до 26 |
- |
±20 | ||
|
PID-C2H3CI- 100 |
от 0 до 10 включ. |
от 0 до 26 включ. |
±20 |
- | |
|
св. 10 до 100 |
св. 26 до 260 |
- |
±20 | ||
|
PID-C2H3CI- 500 |
от 0 до 100 включ. |
от 0 до 260 включ. |
±20 |
- | |
|
св. 100 до 500 |
св. 260 до 1300 |
- |
±20 | ||
|
Бензол СбНб |
PID-C6H6-10 |
от 0 до 4,6 включ. |
от 0 до 15 включ. |
±15 |
- |
|
св. 4,6 до 10 |
св. 15 до 32,5 |
- |
±15 | ||
|
PID-C6H6-100 |
от 0 до 10 включ. |
от 0 до 32,5 включ. |
±15 |
- | |
|
св. 10 до 100 |
св. 32,5 до 325 |
- |
±15 | ||
|
PID-C6H6-500 |
от 0 до 100 включ. |
от 0 до 325 включ. |
±15 |
- | |
|
св. 100 до 500 |
св. 325 до 1625 |
- |
±15 | ||
|
Этилбензол C8H10 |
PID-C8H10-100 |
от 0 до 10 включ. |
от 0 до 44,1 включ. |
±15 |
- |
|
св. 10 до 100 |
св. 44,1 до 441 |
- |
±15 | ||
|
PID-C8H10-500 |
от 0 до 100 включ. |
от 0 до 441 включ. |
±15 |
- | |
|
св. 100 до 500 |
св. 441 до 2205 |
- |
±15 | ||
|
Фенилэтилен (стирол) (винилбензол) C8H8 |
PID-C8H8-40 |
от 0 до 6,9 включ. |
от 0 до 29,9 включ. |
±20 |
- |
|
св. 6,9 до 40 |
св. 29,9 до 173,2 |
- |
±20 | ||
|
PID-C8H8-500 |
от 0 до 100 включ. |
от 0 до 433 включ. |
±20 |
- | |
|
св. 100 до 500 |
св. 433 до 2165 |
- |
±20 | ||
|
н-пропилацетат C5H10O2 |
PID-C5H10O2- 100 |
от 0 до 30 включ. |
от 0 до 127,5 включ. |
±20 |
- |
|
св. 30 до 100 |
св. 127,5 до 425 |
- |
±20 | ||
|
Эпихлоргидрин С3Н5С10 |
РГО-С3Н5СЮ-3 |
от 0 до 0,5 включ. |
от 0 до 1,93 включ. |
±20 |
- |
|
св. 0,5 до 3 |
св. 1,93 до 11,55 |
- |
±20 | ||
|
N,N-диметилацетамид C4H9NO |
PID-C4H9NO- 10 |
от 0 до 0,8 включ. |
от 0 до 2,9 включ. |
±20 |
- |
|
св. 0,8 до 10 |
св. 2,9 до 36,2 |
- |
±20 | ||
|
Хлористый бензил C7H7O |
PID-C7H7C1-3 |
от 0 до 0,1 включ. |
от 0 до 0,52 включ. |
±20 |
- |
|
св. 0,1 до 3 |
св. 0,52 до 15,8 |
- |
±20 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Фурфуриловый спирт C5H6O2 |
PID-C5H6O2-3 |
от 0 до 0,12 включ. |
от 0 до 0,49 включ. |
±20 |
- |
|
св. 0,12 до 3 |
св. 0,49 до 12,24 |
- |
±20 | ||
|
Этанол C2H5OH |
PID-C2H5OH- 2000 |
от 0 до 500 включ. |
от 0 до 960 включ. |
±15 |
- |
|
св. 500 до 2000 |
св. 960 до 3840 |
- |
±15 | ||
|
Моноэтаноламин (2-аминоэтанол) C2H7NO |
PID-C2H7NO-3 |
от 0 до 0,2 включ. |
от 0 до 0,5 включ. |
±20 |
- |
|
св. 0,2 до 3 |
св. 0,5 до 7,6 |
- |
±20 | ||
|
PID-C2H7NO-IO |
от 0 до 2 включ. |
от 0 до 5,1 включ. |
±20 |
- | |
|
св. 2 до 10 |
св. 5,1 до 25,4 |
- |
±20 | ||
|
Формальдегид СН2О |
PID-CH2O-IO |
от 0 до 0,4 включ. |
от 0 до 0,5 включ. |
± 20 |
- |
|
св. 0,4 до 10 |
св. 0,5 до 12,5 |
- |
±20 | ||
|
2-пропанол (изопропанол) РС3Н7ОН |
PID-i-C3H7OH- 10 |
от 0 до 4 включ. |
от 0 до 10 включ. |
±20 |
- |
|
св. 4 до 10 |
св. 10 до 25 |
- |
±20 | ||
|
PID-i-C3H7OH- 100 |
от 0 до 20 включ. |
от 0 до 50 включ. |
±20 |
- | |
|
св. 20 до 100 |
св. 50 до 250 |
- |
±20 | ||
|
Уксусная кислота C2H4O2 |
PID-C2H4O2-10 |
от 0 до 2 включ. |
от 0 до 5 включ. |
±20 |
- |
|
св. 2 до 10 |
св. 5 до 25 |
- |
±20 | ||
|
PID-C2H4O2-100 |
от 0 до 100 |
от 0 до 250 |
±20 |
- | |
|
2-метилпропен (изобутилен) (ЛОС по изобутилену) i-C4H8 |
PID-i-C4H8-10 |
от 0 до 2 включ. |
от 0 до 4,6 включ. |
±15 |
- |
|
св. 2 до 10 |
св. 4,6 до 23,3 |
- |
±15 | ||
|
PID-i-C4H8-100 |
от 0 до 10 включ. |
от 0 до 23,3 включ. |
±15 |
- | |
|
св. 10 до 100 |
св. 23,3 до 233 |
- |
±15 | ||
|
PID-i-C4H8-1000 |
от 0 до 100 включ. |
от 0 до 233 включ. |
±15 |
- | |
|
св. 100 до 1000 |
св. 233 до 2330 |
- |
±15 | ||
|
PID-i-C4H8-6000 |
от 0 до 500 включ. |
от 0 до 1165 включ. |
±15 |
- | |
|
св. 500 до 6000 |
св. 1165 до 13980 |
- |
±15 | ||
|
1-бутанол C4H9OH |
PID-C4H9OH-10 |
от 0 до 3,2 включ. |
от 0 до 9,9 включ. |
±20 |
- |
|
св. 3,2 до 10 |
св. 9,9 до 30,8 |
- |
±20 | ||
|
PID-C4H9OH-40 |
от 0 до 9,7 включ. |
от 0 до 29,9 включ. |
±20 |
- | |
|
св. 9,7 до 40 |
св. 29,9 до 123,3 |
- |
±20 | ||
|
Диэтиламин C4H11N |
PID-C4H11N-10 |
от 0 до 3 включ. |
от 0 до 9,1 включ. |
±20 |
- |
|
св. 3 до 10 |
св. 9,1 до 30,4 |
- |
±20 | ||
|
PID-C4H11N-40 |
от 0 до 9,8 включ. |
от 0 до 29,8 включ. |
±20 |
- | |
|
св. 9,8 до 40 |
св. 29,8 до 121,6 |
- |
±20 | ||
|
Метанол CH3OH |
PID-CH3OH-10 |
от 0 до 3,75 включ. |
от 0 до 4,98 включ. |
±15 |
- |
|
св. 3,75 до 10 |
св. 4,98 до 13,3 |
- |
±15 | ||
|
PID-CH3OH-40 |
от 0 до 11,2 включ. |
от 0 до 14,9 включ. |
±15 |
- | |
|
св. 11,2 до 40 |
св. 14,9 до 53,2 |
- |
±15 | ||
|
Метилбензол (толуол) C7H8 |
PID-C7H8-40 |
от 0 до 13 включ. |
от 0 до 49,8 включ. |
±15 |
- |
|
св. 13 до 40 |
св. 49,8 до 153,3 |
- |
±15 | ||
|
PID-C7H8-100 |
от 0 до 13 включ. |
от 0 до 49,8 включ. |
±15 |
- | |
|
св. 13 до 100 |
св. 49,8 до 383 |
- |
±15 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Фенол C6H5OH |
PID-C6H5OH-3 |
от 0 до 0,25 включ. |
от 0 до 0,98 включ. |
±20 |
- |
|
св. 0,25 до 3 |
св. 0,98 до 11,74 |
- |
±20 | ||
|
PID-C6H5OH-10 |
от 0 до 2 включ. |
от 0 до 7,8 включ. |
±20 |
- | |
|
св. 2 до 10 |
св. 7,8 до 39,1 |
- |
±20 | ||
|
1,3-диметилбен-зол (м-ксилол) m-C8Hio |
PID-m-C8H10-100 |
от 0 до 10 включ. |
от 0 до 44,2 включ. |
±15 |
- |
|
св. 10 до 100 |
св. 44,2 до 442 |
- |
±15 | ||
|
1,2-диметилбен-зол (о-ксилол) O-C8H10 |
PID-O-C8H10-100 |
от 0 до 10 включ. |
от 0 до 44,2 включ. |
±15 |
- |
|
св. 10 до 100 |
св. 44,2 до 442 |
- |
±15 | ||
|
1,4-диметилбен-зол (п-ксилол) P-C8H10 |
PID-P-C8H10-100 |
от 0 до 10 включ. |
от 0 до 44,2 включ. |
±15 |
- |
|
св. 10 до 100 |
св. 44,2 до 442 |
- |
±15 | ||
|
Оксид этилена C2H4O |
PID-C2H4O-10 |
от 0 до 1,65 включ. |
от 0 до 3 включ. |
±20 |
- |
|
св. 1,65 до 10 |
св. 3 до 18,3 |
- |
±20 | ||
|
Арсин AsH3 |
PID-AsH3-3 |
от 0 до 0,1 включ. |
от 0 до 0,3 включ. |
±20 |
- |
|
св. 0,1 до 3 |
св. 0,3 до 9,7 |
- |
±20 | ||
|
Фосфин РНз |
PID-PH3-10 |
от 0 до 1 включ. |
от 0 до 1,4 включ. |
±20 |
- |
|
св. 1 до 10 |
св. 1,4 до 14,1 |
- |
±20 | ||
|
Нафталин С10Н8 |
PID-C10H8-10 |
от 0 до 3,7 включ. |
от 0 до 19,7 включ. |
±20 |
- |
|
св. 3,7 до 10 |
св. 19,7 до 53,3 |
- |
±20 | ||
|
Бром ВГ2 |
PID-Br2-2 |
от 0 до 0,2 включ. |
от 0 до 1,33 включ. |
±20 |
- |
|
св. 0,2 до 2 |
св. 1,33 до 13,3 |
- |
±20 | ||
|
Аммиак NH3 |
PID-NH3-100 |
от 0 до 20 включ. |
от 0 до 14,2 включ. |
±15 |
- |
|
св. 20 до 100 |
св. 14,2 до 71 |
- |
±15 | ||
|
PID-NH3-1000 |
от 0 до 100 включ. |
от 0 до 71 включ. |
±15 |
- | |
|
св. 100 до 1000 |
св. 71 до 710 |
- |
±15 | ||
|
Этантиол (этилмеркаптан) C2H5SH |
PID-C2H5SH-10 |
от 0 до 0,4 включ. |
от 0 до 1 включ. |
±20 |
- |
|
св. 0,4 до 10 |
св. 1 до 25,8 |
- |
±20 | ||
|
Метантиол метилмеркаптан) CH3SH |
PID-CH3SH-10 |
от 0 до 0,4 включ. |
от 0 до 0,8 включ. |
±20 |
- |
|
св. 0,4 до 10 |
св. 0,8 до 20 |
- |
±20 | ||
|
PID-CH3SH-20 |
от 0 до 2 включ. |
от 0 до 4 включ. |
±20 |
- | |
|
св. 2 до 20 |
св. 4 до 40 |
- |
±20 | ||
|
Акриловая кислота C3H4O2 |
PID-C3H4O2-3,3 |
от 0 до 1,65 включ. |
от 0 до 4,95 включ. |
±20 |
- |
|
св. 1,65 до 3,3 |
св. 4,95 до 9,9 |
- |
±20 | ||
|
PID-C3H4O2-10 |
от 0 до 1,65 включ. |
от 0 до 4,95 включ. |
±20 |
- | |
|
св. 1,65 до 10 |
св. 4,95 до 30 |
- |
±20 | ||
|
Этилацетат C4H8O2 |
PID-C4H8O2-100 |
от 0 до 13 включ. |
от 0 до 47,6 включ. |
±20 |
- |
|
св. 13 до 100 |
св. 47,6 до 366 |
- |
±20 | ||
|
Бутилацетат C6H12O2 |
PID-C6H12O2-100 |
от 0 до 10 включ. |
от 0 до 48,3 включ. |
±20 |
- |
|
св. 10 до 100 |
св. 48,3 до 483 |
- |
±20 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Пропилен (пропен) СзНб |
PID-C3H6-285 |
от 0 до 57 включ. |
от 0 до 99,8 включ. |
±15 |
- |
|
св. 57 до 285 |
св. 99,8 до 499 |
- |
±15 | ||
|
Диметилсульфид C2H6S |
PID-C2H6S-100 |
от 0 до 20 включ. |
от 0 до 51,6 включ. |
±15 |
- |
|
св. 20 до 100 |
св. 51,6 до 258 |
- |
±15 | ||
|
2,3-дитиабутан (диметилдисульфид) C2H6S2 |
PID-C2H6S2-2 |
от 0 до 0,35 включ. |
от 0 до 1,37 включ. |
±20 |
- |
|
св. 0,35 до 2 |
св. 1,37 до 7,8 |
- |
±20 | ||
|
PID-C2H6S2-1O |
от 0 до 2 включ. |
от 0 до 7,8 включ. |
±20 |
- | |
|
св. 2 до 10 |
св. 7,8 до 39,2 |
- |
±20 | ||
|
2,5-фурандион (малеиновый ангидрид) C4H2O3 |
PID-C4H2O3-3 |
от 0 до 0,25 включ. |
от 0 до 1,02 включ. |
±20 |
- |
|
св. 0,25 до 3 |
св. 1,02 до 12,2 |
- |
±20 | ||
|
PID-C4H2O3-1O |
от 0 до 2 включ. |
от 0 до 8,16 включ. |
±20 |
- | |
|
св. 2 до 10 |
св. 8,16 до 40,8 |
- |
±20 | ||
|
Дисульфид углерода (сероуглерод) CS2 |
PID-CS2-10 |
от 0 до 1 включ. |
от 0 до 3,17 включ. |
±20 |
- |
|
св. 1 до 10 |
св. 3,17 до 31,7 |
- |
±20 | ||
|
Ацетонитрил C2H3N |
PID-C2H3N-1O |
от 0 до 6 включ. |
от 0 до 10,2 включ. |
±15 |
- |
|
св. 6 до 10 |
св. 10,2 до 17,1 |
- |
±15 | ||
|
Циклогексан СбН12 |
РГО-СбН12-100 |
от 0 до 20 включ. |
от 0 до 70 включ. |
±20 |
- |
|
св. 20 до 100 |
св. 70 до 350 |
- |
±20 | ||
|
1,3-бутадиен (дивинил) С4Н6 |
РГО-С4Н6-500 |
от 0 до 50 включ. |
от 0 до 112 включ. |
±20 |
- |
|
св. 50 до 500 |
св. 112 до 1125 |
- |
±20 | ||
|
н-гексан СбН14 |
PID-C6H14-1000 |
от 0 до 84 включ. |
от 0 до 301 включ. |
±20 |
- |
|
св. 84 до 1000 |
св. 301 до 3584 |
- |
±20 | ||
|
Акрилонитрил C3H3N |
PID-C3H3N-1O |
от 0 до 0,7 включ. |
от 0 до 1,45 включ. |
±20 |
- |
|
св. 0,7 до 10 |
св. 1,45 до 22,1 |
- |
±20 | ||
|
Муравьиная кислота CH2O2 |
PID-CH2O2-1O |
от 0 до 0,5 включ. |
от 0 до 0,96 включ. |
±20 |
- |
|
св. 0,5 до 10 |
св. 0,96 до 19,1 |
- |
±20 | ||
|
н-гептан С7Н16 |
PID-C7H16-5OO |
от 0 до 50 включ. |
от 0 до 208 включ. |
±15 |
- |
|
св. 50 до 500 |
св. 208 до 2084 |
- |
±15 | ||
|
РГО-С7Н16-2000 |
от 0 до 100 включ. |
от 0 до 416 включ. |
±15 |
- | |
|
св. 100 до 2000 |
св. 416 до 8334 |
- |
±15 | ||
|
2-пропанон (ацетон) C3H6O |
PID-C3H6O-1OOO |
от 0 до 80 включ. |
от 0 до 193 включ. |
±15 |
- |
|
св. 80 до 1000 |
св. 193 до 2415 |
- |
±15 | ||
|
1,2-дихлорэтан С2Н4С12 |
РГО-С2Н4С12-2О |
от 0 до 2 включ. |
от 0 до 8,23 включ. |
±20 |
- |
|
св. 2 до 20 |
св. 8,23 до 82,3 |
- |
±20 | ||
|
Этилцеллозольв (2-этоксиэтанол) С4Н10О2 |
РГО-С4Н10О2-2О |
от 0 до 2 включ. |
от 0 до 7,5 включ. |
±20 |
- |
|
св. 2 до 20 |
св. 7,5 до 75 |
- |
±20 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Диметиловый эфир C2H6O |
PID-C2H6O-500 |
от 0 до 100 включ. |
от 0 до 192 включ. |
±15 |
- |
|
св. 100 до 500 |
св. 192 до 958 |
- |
±15 | ||
|
2-метилпропан (изобутан) i-C4Hi0 |
PID-i-C4H10-1000 |
от 0 до 100 включ. |
от 0 до 241 включ. |
±15 |
- |
|
св. 100 до 1000 |
св. 241 до 2417 |
- |
±15 | ||
|
2-метил-1-пропанол (изобутанол) PC4H9OH |
PID-i-C4H9OH- 20 |
от 0 до 3 включ. |
от 0 до 9,2 включ. |
±20 |
- |
|
св. 3 до 20 |
св. 9,2 до 61,6 |
- |
±20 | ||
|
Циклогексанон C6H10O |
PID-C6H10O-20 |
от 0 до 2 включ. |
от 0 до 7 включ. |
±20 |
- |
|
св. 2 до 20 |
св. 7 до 70 |
- |
±20 | ||
|
2-бутанон (метилэтилкетон) C4H8O |
PID-C4H8O-500 |
от 0 до 60 включ. |
от 0 до 180 включ. |
±15 |
- |
|
св. 60 до 500 |
св. 180 до 1500 |
- |
±15 | ||
|
Tетраэтилортосили-кат (TEOS) C8H20O4Si |
PID-C8H20O4Si- 10 |
от 0 до 2 включ. |
от 0 до 17,3 включ. |
±20 |
- |
|
св. 2 до 10 |
св. 17,3 до 86,6 |
- |
±20 | ||
|
Этилен C2H4 |
PID-C2H4-300 |
от 0 до 20 включ. |
от 0 до 23,4 включ. |
±15 |
- |
|
св. 20 до 300 |
св. 23,4 до 351 |
- |
±15 | ||
|
PID-C2H4-1800 |
от 0 до 100 включ. |
от 0 до 117 включ. |
±10 |
- | |
|
св. 100 до 1800 |
св. 117 до 2106 |
- |
±10 | ||
|
Пары нефти1 2 3 |
РГО-ПН1-3500 |
- |
от 0 до 300 включ. |
±15 |
- |
|
- |
св. 300 до 3500 |
- |
±15 | ||
|
Пары бензина3 |
РГО-ПН2-3500 |
- |
от 0 до 100 включ. |
±15 |
- |
|
- |
св. 100 до 3500 |
- |
±15 | ||
|
Пары топлива для реактивных двигателей3 |
РГО-ПН3-3500 |
- |
от 0 до 300 включ. |
±15 |
- |
|
- |
св. 300 до 3500 |
- |
±15 | ||
|
Пары дизельного топлива3 |
РГО-ПН4-3500 |
- |
от 0 до 300 включ. |
±15 |
- |
|
- |
св. 300 до 3500 |
- |
±15 | ||
|
Пары уайт-спирита3 |
РГО-ПН5-3500 |
- |
от 0 до 300 включ. |
±15 |
- |
|
- |
св. 300 до 3500 |
- |
±15 | ||
|
Сумма углеводородов С2-С104 |
PID- C2C10-3500 |
- |
от 0 до 300 включ. |
±25 |
- |
|
- |
св. 300 до 3500 |
- |
±25 |
Продолжение таблицы 2____________________________________________________________
(3) Топливо дизельное по ГОСТ 305-2013, уайт-спирит по ГОСТ 3134-78, нефть по ГОСТ Р 51858-2002, бензин автомобильный по техническому регламенту «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту», бензин авиационный по ГОСТ 1012-2013, бензин неэтилированный по ГОСТ Р 51866-2002, топливо для реактивных двигателей по ГОСТ 10227-86.
(4) Сумма углеводородов (С2-С10) — суммарное содержание предельных углеводородов: этан (С2Н6), пропан (СэН«), бутан (С4Н10), пентан (С5Н12), гексан (СбН14), гептан (С7Н16), октан (СзН1з), нонан (С9Н20), декан (С10Н22).
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной (20±5) °С в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
±0,2 |
|
Предел допускаемой вариации выходного сигнала, в долях от предела допускаемой основной погрешности |
0,5 |
|
Время установления выходного сигнала Т0,9, с, не более |
15* |
|
* без учета периодичности измерений концентрации (периодичность определяется при заказе и может быть изменена пользователем) | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
15 |
|
Напряжение питания постоянного тока, В |
от 13 до 36 |
|
Потребляемая мощность исходя из режима работы, Вт: - прогрев |
от 1,0 до 2,5 |
|
- режим измерения |
от 1,0 до 2,5 |
|
- режим измерения, при активной сигнализации (превышение порога) |
от 1,2 до 2,9 |
|
Потребляемая мощность при применении СЗО (дополнительно), Вт, не более: - режим измерения |
0,4 |
|
- режим измерения, при активной сигнализации (превышение порога) |
0,7 |
|
Габаритные размеры, мм, не более: - исполнение в корпусе типа А - высота |
235 |
|
- ширина |
150 |
|
- длина |
130 |
|
- исполнение в корпусе типа Б - высота |
260 |
|
- ширина |
160 |
|
- длина |
112 |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: | |
|
- исполнение в корпусе типа А | |
|
- в алюминиевом корпусе |
2,0 |
|
- в стальном корпусе |
4,0 |
|
- исполнение в корпусе типа Б | |
|
- в алюминиевом корпусе |
2,4 |
|
- в стальном корпусе |
4,7 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -60 до +65 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
- относительная влажность, %, не более |
98 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
35000 |
|
Средний срок службы лампы фотоионизационного сенсора, лет: - лампа 10,6 eV - лампа 11,7 eV |
3 1 |
|
Средний срок службы газоанализатора, лет |
15 |
Знак утверждения типа
наносится на шильд, закрепленный на корпусе газоанализатора, методом лазерной гравировки или альтернативным способом, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность газоанализаторов
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор стационарный |
ДГС ЭРИС-ФИД М |
1 шт. |
|
Руководство по эксплуатации |
- |
1* экз. |
|
Паспорт |
- |
1 экз. |
|
Шестигранный ключ |
- |
1* шт. |
|
Защита корпуса сенсора от осадков |
- |
1* шт. |
|
Методика поверки |
- |
1* экз. |
|
Калибровочная насадка |
- |
1** шт. |
|
Козырек защиты от атмосферных осадков и солнца |
- |
1** шт. |
|
Комплект для монтажа на трубу |
- |
1** шт. |
|
Комплект для монтажа в воздуховоде |
- |
1** шт. |
|
Заглушка кабельного ввода |
- |
1** шт. |
|
Защитный экран от насекомых |
- |
1** шт. |
|
Светозвуковой оповещатель СЗО |
- |
1** шт. |
|
Поточная насадка для технологических сред |
- |
1** шт. |
|
Магнитный ключ |
- |
1** шт. |
|
Наименование |
Обозначение |
Количество |
|
Кабельный ввод |
- |
1** шт. |
|
Разъем для подключения HART коммуникатора |
- |
1** шт. |
|
* Один экземпляр на партию, но не менее одного экземпляра в один адрес. * * Определяется заказом. | ||
Сведения о методах измерений
приведены в документе «Газоанализатор стационарный ДГС ЭРИС-ФИД М. Руководство по эксплуатации», раздел 15 «Работа газоанализатора».
Нормативные документы
Постановление Правительства Российской Федерации № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 3.1.2, 3.1.3, 4.43)
Приказ Росстандарта № 2315 от 31.12.2020 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 26.51.53.110-009-56795556-2020 Газоанализаторы стационарные ДГС ЭРИС-ФИД М.
Технические условия
