Комплексы стационарных средств оценки эксплуатационных характеристик
| Номер в ГРСИ РФ: | 81123-20 |
|---|---|
| Производитель / заявитель: | ФГУП "ВНИИФТРИ", пос.Менделеево |
Комплексы стационарных средств оценки эксплуатационных характеристик (далее -комплексы) предназначены для сбора измерительных данных по сигналам космической навигационной системы (далее - КНС) ГЛОНАСС, формирования шкалы времени (далее - ШВ), синхронизированной с внешним опорным сигналом 1 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 81123-20 |
| Наименование | Комплексы стационарных средств оценки эксплуатационных характеристик |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 001, 002, 003, 004 |
Производитель / Заявитель
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская область, г. Солнечногорск, рабочий поселок Менделеево
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 12 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 12 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 81123-20: Описание типа СИ | Скачать | 386.9 КБ | |
| 81123-20: Методика поверки 842-20-07 МП | Скачать | 3.3 MБ |
Описание типа
Назначение
Комплексы стационарных средств оценки эксплуатационных характеристик (далее -комплексы) предназначены для сбора измерительных данных по сигналам космической навигационной системы (далее - КНС) ГЛОНАСС, формирования шкалы времени (далее - ШВ), синхронизированной с внешним опорным сигналом 1 Гц.
Описание
Принцип действия комплексов основан на параллельном приеме и обработке измерительными каналами сигналов КНС ГЛОНАСС, формировании кодированного оптического сигнала источником оптоволоконной связи TIM-10568, подключенным к сигналам эталона единиц времени и частоты, передаче оптического сигнала по кабелю оптическому оконечному устройству оптоволоконной связи TIM-10569, декодирующему этот сигнал и формирующему выходные сигналы времени.
Конструктивно комплексы состоят из шкафов МГФК.469134.004 и МГФК.469134.005 с установленным в них измерительным оборудованием. Шкафы соединены кабелем оптическим (не входит в комплект поставки).
В шкафе МГФК.469134.004 размещены стандарт частоты и времени водородный Ч1-1007, аппаратура для высокоточного сравнения шкал времени GTR-51, генератор смещения фазы и частоты HROG-10RM, оконечное устройство оптоволоконной связи TIM-10569, усилитель сигналов высокой частоты VCH-605, усилитель импульсных сигналов VCH-606, частотомер 53230А, сервер.
В шкафе МГФК.469134.005 размещен источник оптоволоконной связи TIM-10568.
Шкаф МГФК.469134.005 размещается в месте эксплуатации Государственного первичного (вторичного, рабочего) эталона единиц времени, частоты и национальной шкалы времени. Радиотехнические сигналы 1 Гц и 10 МГц, формируемые Государственным первичным (вторичным, рабочим) эталоном единиц времени, частоты и национальной шкалы времени, подаются на входы источника оптоволоконной связи TIM-10568, который на основе радиотехнических сигналов формирует кодированные оптические сигналы. Оптические сигналы передаются по кабелю оптическому на оконечное устройство оптоволоконной связи TIM-10569, которое на основе принятых сигналов и данных о задержке распространения сигнала в кабеле оптическом формирует импульсный радиотехнический сигнал периодом 1 Гц, синхронизированный с сигналом, поступающим от эталона. Этот импульсный сигнал сравнивается на частотомере 53230А с импульсным сигналом с выхода усилителя импульсных сигналов VCH-606, на который он поступил с генератора смещения фазы и частоты
HROG-10RM. Интервал времени между импульсными сигналами периодом 1 Гц преобразуется на сервере в управляющее воздействие для генератора смещения фазы и частоты HROG-10RM такой величины, чтобы его выходной сигнал периодом 1 Гц был синхронен сигналу оконечного устройства оптоволоконной связи TIM-10569.
Общий вид комплексов и место нанесения знака утверждения типа приведены на рисунке 1, места пломбировки от несанкционированного доступа составных частей комплекса приведены на рисунке 2.
8
3
4
5
1
2
7
9
6
Место нанесения знака утверждения типа
10
11
1 - шкаф МГФК.469134.004; 2 - стандарт частоты и времени водородный Ч1-1007;
3 - усилитель сигналов высокой частоты VCH-605; 4 - усилитель импульсных сигналов VCH-606; 5 - оконечное устройство оптоволоконной связи TIM-10569; 6 - частотомер 53230А;
7 - аппаратура для высокоточного сравнения шкал времени GTR-51; 8 - генератор смещения фазы и частоты HROG-10RM; 9 - сервер; 10 - шкаф МГФК.469134.005; 11 - источник оптоволоконной связи TIM-10568
Рисунок 1 - Общий вид комплекса
Лист № 3
места пломбировки от несанкционированного доступа
5

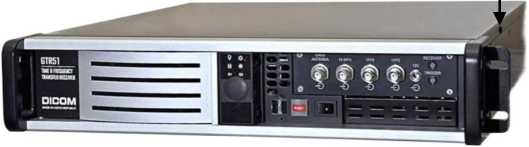

2а) - Стандарт частоты и времени 2б) - аппаратура для высокоточного
водородный Ч1-1007 сравнения шкал времени GTR-51
Рисунок 2 - Места пломбировки от несанкционированного доступа составных частей комплекса
Программное обеспечение
Комплексы работают под управлением специализированного ПО.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TimeTech |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.3.3 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности синхронизации шкалы времени комплекса* относительно внешнего опорного сигнала 1 Гц, нс |
±3 |
|
* в качестве шкалы времени комплексов принимается передний фронт прямоугольного импульса сигнала 1 Гц по уровню 1 В на первом выходе усилителя импульсных сигналов VCH-606 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры питания от сети переменного тока частотой 50 Гц |
от 220 до 240 |
|
Габаритные размеры составных частей комплексов, мм, не более шкаф МГФК.469134.004 | |
|
- длина |
600 |
|
- ширина |
1000 |
|
- высота |
1610 |
|
шкаф МГФК.469134.005 | |
|
- длина |
600 |
|
- ширина |
1000 |
|
- высота |
988 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Масса составных частей комплексов, кг, не более | |
|
стандарт частоты и времени водородный Ч1-1007 |
33 |
|
генератор смещения фазы и частоты HROG-10RM |
10 |
|
оконечное устройство оптоволоконной связи TIM-10569 |
6 |
|
источник оптоволоконной связи TIM-10568 |
6 |
|
усилитель импульсных сигналов VCH-606 |
4 |
|
частотомер 53230А |
4 |
|
Рабочие условия применения | |
|
- температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность воздуха при температуре | |
|
25 °С, %, не более |
80 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации, на шкаф МГФК.469134.004 в виде наклейки.
Комплектность
Таблица 4 - Комплектность комплекса
|
Наименование |
Обозначение |
Количество |
|
Комплекс стационарных средств оценки эксплуатационных характеристик |
- |
1 к-т |
|
Руководство по эксплуатации |
МГФК.411733.016РЭ |
1 шт. |
|
Источник оптоволоконной связи TIM-10568, оконечное устройство оптоволоконной связи TIM-10569. Руководство по программированию и эксплуатации |
- |
1 шт. |
|
Формуляр |
МГФК.411733.016ФО |
1 шт. |
|
Методика поверки |
842-20-05 МП |
1 шт. |
Поверка
осуществляется по документу методика поверки 842-20-07 МП «ГСИ. Комплексы стационарных средств оценки эксплуатационных характеристик. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 14.08.2020.
Основные средства поверки:
- стандарт частоты и времени водородный Ч1-1007, регистрационный номер 40466-09 в Федеральном информационном фонде;
- частотомер 53230А, регистрационный номер 51077-12 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) формуляр в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе
Лист № 5
Всего листов 5
Нормативные документы
Приказ Росстандарта № 1621 от 31.07.2018 «Об утверждении Государственной
поверочной схемы для средств измерений времени и частоты»
Техническая документация изготовителя
