Вольтметры универсальные ПрофКиП В7-38, ПрофКиП В7-38М, ПрофКиП В7-38/1, ПрофКиП В7-61, ПрофКиП В7-62, ПрофКиП В7-77
| Номер в ГРСИ РФ: | 81246-21 |
|---|---|
| Категория: | Вольтметры |
| Производитель / заявитель: | ЗАО "ПрофКИП", г.Мытищи |
|
81246-21: Описание типа
2025-81246-21-2.pdf
|
Скачать | 302.7 КБ | |
|
81246-21: Описание типа
2021-81246-21-2.pdf
|
Скачать | 724.6 КБ | |
|
81246-21: Методика поверки
РТ-МП-7821-551-2020
2021-mp81246-21-3.pdf
|
Скачать | 3 MБ | |
|
81246-21: Методика поверки
РТ-МП-7821-551-2020 с изм.№1
2025-mp81246-21-2.pdf
|
Скачать | 3.6 MБ |
Вольтметры универсальные ПрофКиП В7-38, ПрофКиП В7-38М, ПрофКиП В7-38/1, ПрофКиП В7-61, ПрофКиП В7-62, ПрофКиП В7-77 (далее по тексту - вольтметры) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления, электрической ёмкости, частоты электромагнитных колебаний.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 81246-21 | |||||||||
| Действует | по 15.03.2031 | |||||||||
| Наименование | Вольтметры универсальные | |||||||||
| Модель | ПрофКиП В7-38, ПрофКиП В7-38М, ПрофКиП В7-38/1, ПрофКиП В7-61, ПрофКиП В7-62, ПрофКиП В7-77 | |||||||||
| Модификации |
ПрофКиП В7-38 ПрофКиП В7-38М ПрофКиП В7-38/1 ПрофКиП В7-61 ПрофКиП В7-62 на испытания представлены: ПрофКиП В7-77 |
|||||||||
| Приказы |
№2002 от
18.09.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
№416 от
10.03.2026
— О продлении срока действия утвержденных типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 5dc80191-5371-af7d-5acf-3b972f6791f3 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ПРОФКИП», РОССИЯ, 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
РТ-МП-7821-551-2020 Государственная система обеспечения единства измерений. Вольтметры универсальные ПРОФКИП В7-38, ПРОФКИП В7-38М, ПРОФКИП В7-38/1, ПРОФКИП В7-61, ПРОФКИП В7-62, ПРОФКИП В7-77. Методика поверки
РТ-МП-7821-551-2020 с изм.№1 Государственная система обеспечения единства измерений. Вольтметры универсальные ПРОФКИП В7-38, ПРОФКИП В7-38М, ПРОФКИП В7-38/1, ПРОФКИП В7-61, ПРОФКИП В7-62, ПРОФКИП В7-77. Методика поверки
(с 18.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2220
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2140 (96%) |
| Неуспешных поверок (СИ непригодно) | 80 (4 %) |
| Актуальность информации | 02.04.2026 |
Поверители
Скачать
|
81246-21: Описание типа
2021-81246-21.pdf
Файл устарел
|
Скачать | 724.6 КБ | |
|
81246-21: Методика поверки
2021-mp81246-21.pdf
Файл устарел
|
Скачать | 3 MБ | |
|
81246-21: Описание типа
2021-81246-21-1.pdf
Файл устарел
|
Скачать | 724.6 КБ | |
|
81246-21: Описание типа
2025-81246-21.pdf
Файл устарел
|
Скачать | 302.7 КБ | |
|
81246-21: Методика поверки
2021-mp81246-21-1.pdf
Файл устарел
|
Скачать | 3 MБ | |
|
81246-21: Методика поверки
2025-mp81246-21.pdf
Файл устарел
|
Скачать | 3.6 MБ | |
|
81246-21: Описание типа
2025-81246-21-1.pdf
Файл устарел
|
Скачать | 302.7 КБ | |
|
81246-21: Методика поверки
РТ-МП-7821-551-2020 с изм.№1
2025-mp81246-21-1.pdf
Файл устарел
|
Скачать | 3.6 MБ | |
|
81246-21: Методика поверки
РТ-МП-7821-551-2020
2021-mp81246-21-2.pdf
Файл устарел
|
Скачать | 3 MБ | |
|
81246-21: Описание типа
2025-81246-21-2.pdf
|
Скачать | 302.7 КБ | |
|
81246-21: Описание типа
2021-81246-21-2.pdf
|
Скачать | 724.6 КБ | |
|
81246-21: Методика поверки
РТ-МП-7821-551-2020
2021-mp81246-21-3.pdf
|
Скачать | 3 MБ | |
|
81246-21: Методика поверки
РТ-МП-7821-551-2020 с изм.№1
2025-mp81246-21-2.pdf
|
Скачать | 3.6 MБ |
Описание типа
Назначение
Вольтметры универсальные ПрофКиП В7-38, ПрофКиП В7-38М, ПрофКиП В7-38/1, ПрофКиП В7-61, ПрофКиП В7-62, ПрофКиП В7-77 (далее по тексту - вольтметры) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления, электрической ёмкости, частоты электромагнитных колебаний.
Описание
Принцип действия приборов основан на аналогово-цифровом преобразовании входных сигналов. Измерение частоты осуществляется подсчётом периодов измеряемой частоты за фиксированный временной интервал.
Конструктивно вольтметры представляют собой многофункциональные измерительные приборы, выполненные в ударопрочном пластмассовом корпусе. Управление процессом осуществляется при помощи встроенного микроконтроллера. Вывод информации о результатах измерений, включённых режимах, производится на цифровой жидкокристаллический монохромный дисплей.
Вольтметры выпускаются в следующих модификациях ПрофКиП В7-38, ПрофКиП В7-38М, ПрофКиП В7-38/1, ПрофКиП В7-61, ПрофКиП В7-62, ПрофКиП В7-77, которые отличаются между собой исполнением корпуса, сервисными функциями, пределами измерений и пределами допускаемых погрешностей измерений. Модификации ПрофКиП В7-38 и ПрофКиП В7-61 могут работать автономно от гальванических источников питания.
Модификации ПрофКиП В7-61, ПрофКиП В7-62, ПрофКиП В7-77 обеспечивают проверку целостности электрических цепей, а так же измерение коэффициента усиления по току биполярных транзисторов, без нормируемой погрешности.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка путем установки несъёмного стикера в произвольном месте на боковой стороне корпуса.
Общий вид средства измерений представлен на рисунках 1-6.
Схема пломбировки от несанкционированного доступа представлена на рисунке 7.

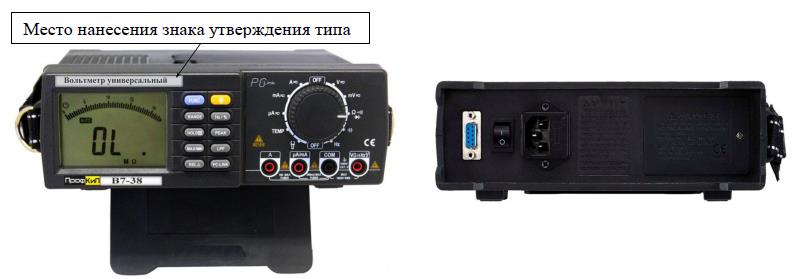

Рисунок 1 - Общий вид вольтметра ПрофКиП В7-38

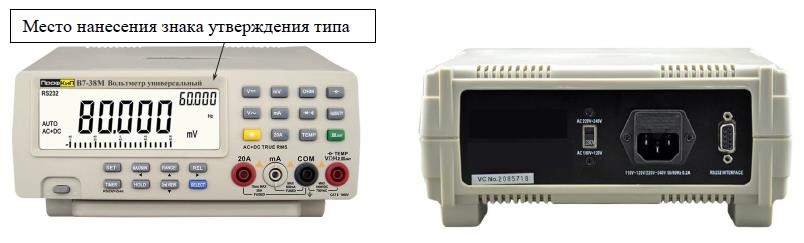

Рисунок 2 - Общий вид вольтметра ПрофКиП В7-38М

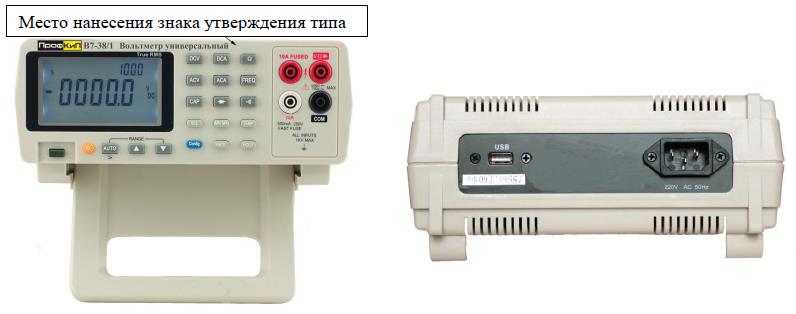

Рисунок 3 - Общий вид вольтметра ПрофКиП В7-38/1
Место нанесения знака утверждения

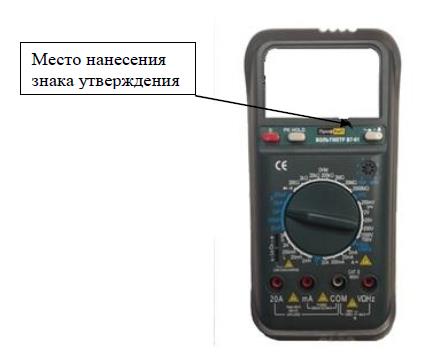

Рисунок 4 - Общий вид вольтметра ПрофКиП В7-61
Место нанесения знака утверждения типа

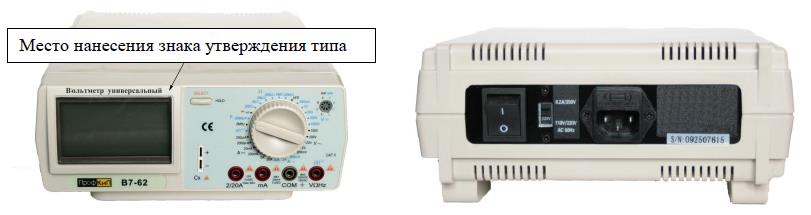

Рисунок 5 - Общий вид вольтметра ПрофКиП В7-62

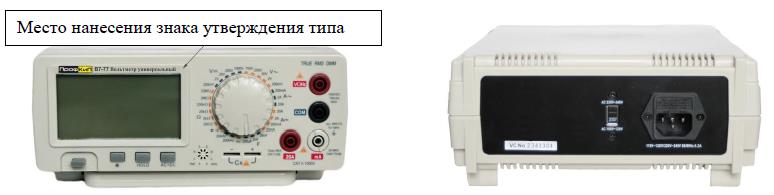

Рисунок 6 - Общий вид вольтметра ПрофКиП В7-77

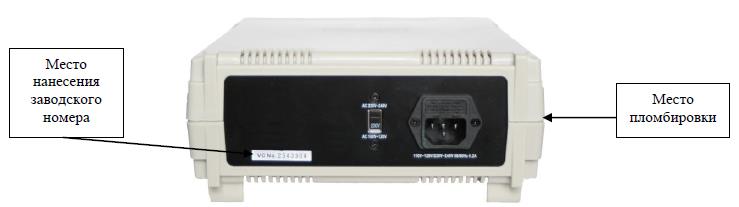

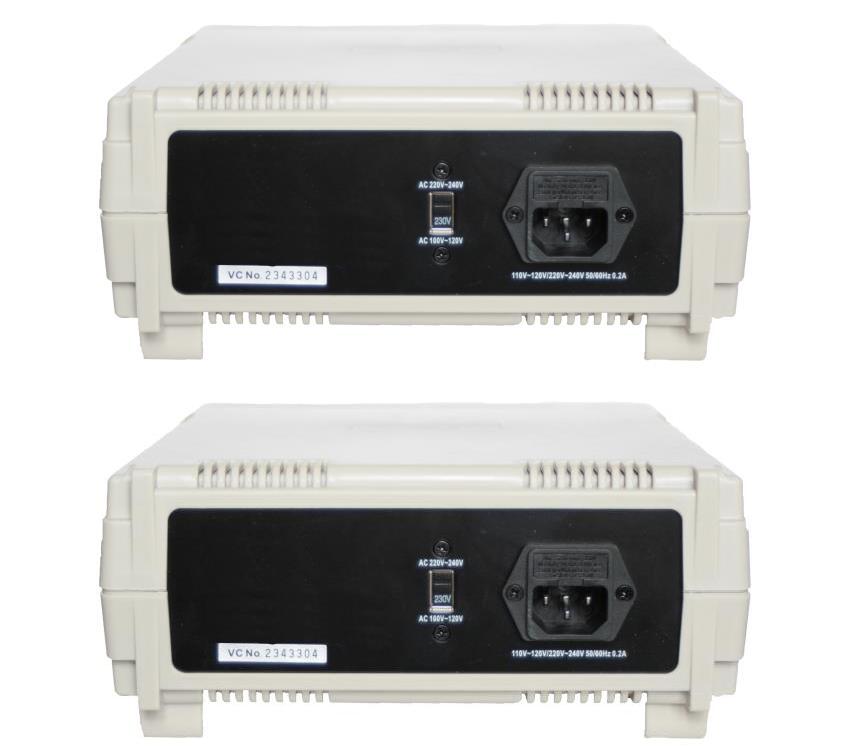

Рисунок 7 - Схема пломбировки от несанкционированного доступа.
Место пломбировки
Программное обеспечение
Отсутствует
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока, В - ПрофКиП В7-38 - ПрофКиП В7-38М - ПрофКиП В7-38/1 - ПрофКиП В7-61 - ПрофКиП В7-62 - ПрофКиП В7-77 |
от 0,00001 до 1000 от 0,000001 до 1000 от 0,00001 до 1000 от 0,00001 до 1000 от 0,00001 до 1000 от 0,00001 до 1000 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В - ПрофКиП В7-38 - от 0,01 до 200,0 мВ включ. - св. 0,2 до 2,0 В включ. - св. 2 до 20 В включ. - св. 20 до 200 В включ. - св. 200 до 1000 В - ПрофКиП В7-38М - от 0,001 до 80,0 мВ включ. - св. 80 до 800 мВ включ. - св. 0,8 до 8,0 В включ. - св. 8 до 80 В включ. - св. 80 до 800 В включ. - св. 800 до 1000 В - ПрофКиП В7-38/1 - от 0,01 до 200,0 мВ включ. - св. 0,2 до 2,0 В включ. - св. 2 до 20 В включ. - св. 20 до 200 В включ. - св. 200 до 1000 В - ПрофКиП В7-61 - от 0,01 до 200,0 мВ включ. - св. 0,2 до 2,0 В включ. - св. 2 до 20 В включ. - св. 20 до 200 В включ. - св. 200 до 1000 В - ПрофКиП В7-62 - от 0,01 до 200,0 мВ включ. - св. 0,2 до 2,0 В включ. - св. 2 до 20 В включ. - св. 20 до 200 В включ. - св. 200 до 1000 В - ПрофКиП В7-77 - от 0,01 до 200,00 мВ включ. - св. 0,2 до 2,0 В включ. - св. 2 до 20 В включ. - св. 20 до 200 В включ. - св. 200 до 1000 В |
±(0,0005-иизм + 0,0002-ип) ±(0,0005-иизм + 0,0002-ип) ±(0,0005-ипзм + 0,0002-Uh) ±(0,0005-ипзм + 0,0002-ип) ±(0,0005-ипзм + 0,0002-и) ±(0,002^изм + 0,0001-ип) ±(0,0004^Пизм + 0,00006-U) ±(0,0004^иизм + 0,00006-ип) ±(0,0004^иизм + 0,00006-ип) ±(0,0007^иизм + 0,00006-и) ±(0,0007-ипзм + 0,00006-и) ±(0,0004-0^ + 0,0001-ип) ±(0,0004/Лизм + 0,0001-ип) ±(0,0004/Лизм + 0,0001-ип) ±(0,0004/Лизм + 0,0001-ип) ±(0,0007-ипзм + 0,0002-ип) ±(0,006^изм + 0,001-ип) ±(0,006^изм + 0,001-ип) ±(0,006^изм + 0,001-ип) ±(0,006^изм + 0,001-ип) ±(0,006^изм + 0,001-ип) ±(0,0015-ипзм + 0,0001-ип) ±(0,0015^изм + 0,0001-ип) ±(0,0015-ипзм + 0,0001-ип) ±(0,0015-ипзм + 0,0001-ип) ±(0,0015-ипзм + 0,0001-ип) ±(0,0005-ипзм + 0,0002-ип) ±(0,0005-ипзм + 0,0002-ип) ±(0,0005-ипзм + 0,0002-ип) ±(0,0005-ипзм + 0,0002-ип) ±(0,001-ипзм + 0,0002^ип) |
|
Диапазон измерений напряжения переменного тока, В - ПрофКиП В7-38 - ПрофКиП В7-38М - ПрофКиП В7-38/1 - ПрофКиП В7-61 - ПрофКиП В7-62 - ПрофКиП В7-77 |
от 0,00001 до 750 от 0,000001 до 750 от 0,00001 до 750 от 0,00001 до 700 от 0,00001 до 750 от 0,00001 до 750 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, В - ПрофКиП В7-38 - в диапазоне частот от 40 до 999 Гц - от 0,01 до 200,0 мВ включ. - св. 0,2 до 2,0 В включ. - св. 2 до 20 В включ. - св. 20 до 200 В включ. - св. 200 до 750 В - в диапазоне частот от 1 до 5 кГц - от 0,01 до 200,0 мВ включ. - св. 0,2 до 2,0 В включ. - св. 2 до 20 В включ. - св. 20 до 200 В включ. - св. 200 до 750 В - ПрофКиП В7-38М - в диапазоне частот от 50 Гц до 5 кГц - от 0,001 до 80,0 мВ включ. - св. 80 до 800 мВ - в диапазоне частот от 50 Гц до 10 кГц - св. 0,8 до 8,0 В включ. - св. 8 до 80 В - в диапазоне частот от 50 Гц до 1 кГц - св. 80 до 750 В - ПрофКиП В7-38/1 - в диапазоне частот от 20 Гц до 0,5 кГц - от 0,01 до 200,0 мВ включ. - св. 0,2 до 2,0 В включ. - св. 2 до 20 В включ. - св. 20 до 200 В включ. - св. 200 до 750 В - ПрофКиП В7-61 - в диапазоне частот от 40 Гц до 0,5 кГц - от 0,01 до 200,0 мВ включ. - св. 0,2 до 2,0 В включ. - св. 2 до 20 В включ. - св. 20 до 200 В включ. - св. 200 до 700 В |
±(0,005^изм + 0,001 •ип) ±(0,005^изм + 0,001-ип) ±(0,005^изм + 0,001-ип) ±(0,005^изм + 0,001-ип) ±(0,005-иизм + 0,001-ип) ±(0,01-иизм + 0,001-ип) ±(0,01-иизм + 0,001-ип) ±(0,01-иизм + 0,001-ип) ±(0,01-иизм + 0,001-ип) ±(0,01-иизм + 0,001-ип) ±(0,008-иизм + 0,0006-ип) ±(0,008-иизм + 0,0006-ип) ±(0,007-иизм + 0,0006-ип) ±(0,007-иизм + 0,0006-ип) ±(0,008-иизм + 0,0006-ип) ±(0,005-иизм + 0,001-ип) ±(0,005-иизм + 0,0005-ип) ±(0,005-иизм + 0,0005-ип) ±(0,005-иизм + 0,0005-ип) ±(0,005-иизм + 0,0005-ип) ±(0,01-иизм + 0,001-ип) ±(0,01-иизм + 0,001-ип) ±(0,01-иизм + 0,001-ип) ±(0,01-иизм + 0,001-ип) ±(0,01-иизм + 0,001-ип) |
|
- ПрофКиП В7-62 - в диапазоне частот от 40 Гц до 10 кГц - от 0,01 до 200,00 мВ включ. - св. 0,2 до 2,0 В включ. - св. 2 до 20 В - в диапазоне частот от 40 Гц до 1 кГц - св. 20 до 200 В включ. - св. 200 до 1000 В |
±(0,008^изм + 0,0001-ип) ±(0,008^изм + 0,0001-ип) ±(0,008^изм + 0,0001-Uh) ±(0,008 •иизм + 0,00005 •ип) ±(0,008 •иизм + 0,00005 •ип) |
|
- ПрофКиП В7-77 | |
|
- в диапазоне частот от 40 Гц до 10 кГц | |
|
- от 0,01 до 200,0 мВ включ. |
±(0,0007^иизм + 0,001 •ип) |
|
- св. 0,2 до 2,0 В включ. |
±(0,0007^иизм + 0,001 •ип) |
|
- св. 2 до 20 В включ. |
±(0,0007^иизм + 0,001 •ип) |
|
- св. 20 до 200 В |
±(0,0007^иизм + 0,001 •ип) |
|
- в диапазоне частот от 40 Гц до 1 кГц | |
|
- св. 200 до 1000 В |
±(0,008^изм + 0,001 •ип) |
|
Диапазон измерений силы постоянного тока, А | |
|
- ПрофКиП В7-38 |
от 1 • 10-8 до 10 |
|
- ПрофКиП В7-38М |
от 1-10-6 до 15 |
|
- ПрофКиП В7-38/1 |
от Г10-8 до 10 |
|
- ПрофКиП В7-61 |
от Г10’6 до 20 |
|
- ПрофКиП В7-62 |
от 110-6 до 15 |
|
- ПрофКиП В7-77 |
от 110-6 до 15 |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
силы постоянного тока, А | |
|
- ПрофКиП В7-38 | |
|
- от 10 до 200,0 мкА включ. |
±(0,001 •Гзм + 0,00074п) |
|
- св. 200 до 2000 мкА включ. |
±(0,001 •Гзм + 0,00074п) |
|
- св. 2 до 20 мА включ. |
±(0,001 •Гзм + 0,00074п) |
|
- св. 20 до 200 мА включ. |
±(0,001 •Гзм + 0,00074п) |
|
- св. 0,002 до 10,0 А |
±(0,005<1изм + 0,00024п) |
|
- ПрофКиП В7-38М | |
|
- от 0,01 до 80 мА включ. |
±(0,002<1изм + 0,0001<1п) |
|
- св. 80 до 800 мА включ. |
±(0,005 •Гзм + 0,0005 •1п) |
|
- св. 0,8 до 8,0 А включ. |
±(0,005<1изм + 0,00054п) |
|
- св. 8 до 15 А |
±(0,005<1изм + 0,00054п) |
|
- ПрофКиП В7-38/1 | |
|
- от 0,01 до 0,2 мА включ. |
±(0,002<1изм + 0,00024п) |
|
- св. 0,2 до 2,0 мА включ. |
±(0,002<1изм + 0,00024п) |
|
- св. 2 до 20 мА включ. |
±(0,002<1изм + 0,00024п) |
|
- св. 20 до 200 мА включ. |
±(0,002<1изм + 0,00024п) |
|
- св. 0,2 до 2,0 А включ. |
±(0,005 •Гзм + 0,0005 •1п) |
|
- св. 2 до 10 А |
±(0,005<1изм + 0,00054п) |
|
- ПрофКиП В7-61 | |
|
- от 0,01 до 0,2 мА включ. |
±(0,01 •Ьм + 0,001<1п) |
|
- св. 0,2 до 20,0 мА В включ. |
±(0,01 •Ьм + 0,001<1п) |
|
- св. 20 мА до 200 мА включ. |
±(0,01 •Ьм + 0,001<1п) |
|
- св. 0,2 до 20,0 А |
±(0,01 •Ьм + 0,001<1п) |
|
- ПрофКиП В7-62 - от 0,01 до 20,0 мА включ. - св. 20 до 200 мА включ. - св. 0,2 до 2 А включ. - св. 2 до 15 А - ПрофКиП В7-77 - от 0,01 до 20,0 мА включ. - св. 20 до 200 мА включ. - св. 0,2 до 2,0 А включ. - св. 2 до 15 А |
±(0,003-!изм + 0,0002-L) ±(0,003-!изм + 0,0002-L) ±(0,003 •Гзм + 0,0002-L) ±(0,005-!ИЗм + 0,0005-!п) ±(0,003-!ИЗм + 0,0002-L) ±(0,003-!ИЗм + 0,0002-L) ±(0,003-!ИЗм + 0,0002-L) ±(0,005-!ИЗм + 0,0005-!п) |
|
Диапазон измерений силы переменного тока, А - ПрофКиП В7-38 - ПрофКиП В7-38М - ПрофКиП В7-38/1 - ПрофКиП В7-61 - ПрофКиП В7-62 - ПрофКиП В7-77 |
от 1-10-5 до 10 от 1-10-5 до 15 от 1-10-5 до 10 от 1-10-5 до 20 от 1-10-5 до 15 от 1-10-5 до 15 |
|
Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А - ПрофКиП В7-38 - в диапазоне частот от 40 до 999 Гц - от 0,01 до 200,0 мкА включ. - св. 200 мкА до 2000 мкА включ. - св. 2 до 20 мА включ. - св. 20 до 200 мА включ. - св. 0,002 до 10,0 А - ПрофКиП В7-38М - в диапазоне частот от 50 Гц до 5 кГц - от 0,001 до 80,0 мА включ. - св. 80 до 800 мА включ. - в диапазоне частот от 50 Гц до 0,5 кГц - св. 0,8 до 8,0 А включ. - св. 8 до 15 А - ПрофКиП В7-38/1 - в диапазоне частот от 20 Гц до 0,4 кГц - от 0,00001 до 0,2 мА включ. - св. 0,2 до 2,0 мА включ. - св. 2 до 20 мА включ. - св. 20 до 200 мА включ. - св. 0,2 до 2,0 А включ. - св. 2 до 10 А |
±(0,008 •Гзм + 0,001 -1п) ±(0,008-!ИЗм + 0,001-In) ±(0,008-!ИЗм + 0,001-In) ±(0,008-1ИЗм + 0,001-In) ±(0,01 •1ИЗм + 0,001 -1п) ±(0,008 •1ИЗм + 0,0006-L) ±(0,008-1ИЗм + 0,0006-L) ±(0,01-1ИЗм + 0,0008-1п) ±(0,01-1ИЗм + 0,0008-1п) ±(0,008 •1ИЗм + 0,001 -1п) ±(0,008-1ИЗм + 0,001-In) ±(0,008-1ИЗм + 0,001-In) ±(0,008<!изм + 0,001-In) ±(0,01-Ьм + 0,0005-L) ±(0,01-Ьм + 0,0005-L) |
|
- ПрофКиП В7-61 - в диапазоне частот от 40 Гц до 0,5 кГц - от 0,001 до 0,2 мА включ. - св. 0,2 до 20,0 мА В включ. - св. 20 мА до 200 мА включ. - св. 0,2 до 20,0 А - ПрофКиП В7-62 - в диапазоне частот от 40 Гц до 0,5 кГц - от 0,001 до 20,0 мА включ. - св. 20 до 200 мА включ. - св. 0,2 до 2,0 А - в диапазоне частот от 40 Гц до 1 кГц - св. 2 до 15 А - ПрофКиП В7-77 - в диапазоне частот от 40 Гц до 0,5 кГц - от 0,001 до 20,0 мА включ. - св. 20 до 200 мА включ. - св. 0,2 до 2,0 А - в диапазоне частот от 40 Гц до 1 кГц - св. 2 до 15 А |
±(0,015-!изм + 0,001-!п) ±(0,015-!изм + 0,001-!п) ±(0,015-!ИЗм + 0,001-!п) ±(0,015-!ИЗм + 0,001-!п) ±(0,008-!ИЗм + 0,001-L) ±(0,008-!ИЗм + 0,001-L) ±(0,008-!ИЗм + 0,001-L) ±(0,01-!ИЗм + 0,0005-!п) ±(0,008-!ИЗм + 0,001-In) ±(0,008-!ИЗм + 0,001-In) ±(0,008-1ИЗм + 0,001-In) ±(0,01-1ИЗм + 0,001-In) |
|
Диапазон измерений электрического сопротивления, Ом - ПрофКиП В7-38 - ПрофКиП В7-38М - ПрофКиП В7-38/1 - ПрофКиП В7-61 - ПрофКиП В7-62 - ПрофКиП В7-77 |
от 0,01 до 2-108 от 0,01 до 8^107 от 0,01 до 6^ 107 от 0,1 до 2-108 от 0,01 до 2-107 от 0,01 до 2-107 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления, Ом - ПрофКиП В7-38 - от 0,01 до 200,0 Ом включ. - св. 0,2 до 2,0 кОм включ. - св. 2 до 20 кОм включ. - св. 20 до 200 кОм включ. - св. 0,2 до 2,0 МОм включ. - св. 2 до 20 МОм включ. - св. 20 до 200 МОм - ПрофКиП В7-38М - от 0,01 до 800,0 Ом включ. - св. 0,8 до 8,0 кОм включ. - св. 8 до 80 кОм включ. - св. 80 до 800 кОм включ. - св. 0,8 до 8,0 МОм включ. - св. 8 до 80 МОм |
±(0,001-Яизм + 0,0002-Кп) ±(0,001<Иизм + 0,0002-Кп) ±(0,001-Кизм + 0,0002-Кп) ±(0,001-Кизм + 0,0002-Кп) ±(0,001-Кпзм + 0,0002-Кп) ±(0,005-Кпзм + 0,0002-Кп) ±(0,02-Кпзм + 0,001-Кп) ±(0,003-Кпзм + 0,0001-Кп) ±(0,003-Кпзм + 0,0001-Кп) ±(0,003-Кпзм + 0,0001-Кп) ±(0,003-Кпзм + 0,0001-Кп) ±(0,003-Кпзм + 0,0001-Кп) не нормируется |
|
- ПрофКиП В7-38/1 - от 0,01 до 200,0 Ом включ. - св. 0,2 до 2,0 кОм включ. - св. 2 до 20 кОм включ. - св. 20 до 200 кОм включ. - св. 0,2 до 2,0 МОм включ. - св. 2 до 20 МОм включ. - св. 20 до 60 МОм |
±(0,001-КИзм + 0,0002-Rn) ±(0,001-КИзм + 0,0002-Rn) ±(0,001<Иизм + 0,0002-Rn) ±(0,001<Иизм + 0,0002-Rn) ±(0,002^изм + 0,0002-Rn) ±(0,005^изм + 0,0004-Rn) ±(0,02^Яизм + 0,001-Rn) |
|
- ПрофКиП В7-61 | |
|
- от 0,1 до 200,0 Ом включ. |
±(0,006^Яизм + 0,001-Rn) |
|
- св. 0,2 до 2,0 кОм включ. |
±(0,006^Яизм + 0,001-Rn) |
|
- св. 2 до 20 кОм включ. |
±(0,006^Яизм + 0,001-Rn) |
|
- св. 20 до 200 кОм включ. |
±(0,006<Иизм + 0,001-Rn) |
|
- св. 0,2 до 2,0 МОм включ. |
±(0,006<Иизм + 0,001-Rn) |
|
- св. 2 до 20 МОм включ. |
±(0,01<Иизм + 0,002-Rn) |
|
- св. 20 до 200 МОм |
не нормируется |
|
- ПрофКиП В7-62 | |
|
- от 0,01 до 200,0 Ом включ. |
±(0,0015<Иизм + 0,0001-Rn) |
|
- св. 0,2 до 2,0 кОм включ. |
±(0,0015<Иизм + 0,0001-Rn) |
|
- св. 2 до 20 кОм включ. |
±(0,0015<Иизм + 0,0001-Rn) |
|
- св. 20 до 200 кОм включ. |
±(0,0015<Иизм + 0,0001-Rn) |
|
- св. 0,2 до 2,0 МОм включ. |
±(0,0015<Иизм + 0,0001-Rn) |
|
- св. 2 до 20 МОм включ. |
±(0,0015<Иизм + 0,0001-Rn) |
|
- св. 20 до 200 МОм |
±(0,005<Иизм + 0,0002-Rn) |
|
- ПрофКиП В7-77 | |
|
- от 0,01 до 200,0 Ом включ. |
±(0,001 <Иизм + 0,0001-Rn) |
|
- св. 0,2 до 2,0 кОм включ. |
±(0,001<Иизм + 0,0001-Rn) |
|
- св. 2 до 20 кОм включ. |
±(0,001<Иизм + 0,0001-Rn) |
|
- св. 20 до 200 кОм включ. |
±(0,001<Иизм + 0,0001-Rn) |
|
- св. 0,2 до 2,0 МОм включ. |
±(0,001<Иизм + 0,0001-Rn) |
|
- св. 2 до 20 МОм включ. |
±(0,001<Иизм + 0,0001-Rn) |
|
- св. 20 до 200 МОм |
±(0,005<Иизм + 0,0002-Rn) |
|
Диапазон измерений частоты, Гц | |
|
- ПрофКиП В7-38 |
от 5 до 1-108 |
|
- ПрофКиП В7-38М |
от 10 до 8^ 106 |
|
- ПрофКиП В7-38/1 |
от 5 до 1-107 |
|
- ПрофКиП В7-61 |
от 20 до 2-107 |
|
- ПрофКиП В7-62 |
от 10 до 2-107 |
|
- ПрофКиП В7-77 |
от 10 до 2-105 |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
частоты, Гц | |
|
- ПрофКиП В7-38 | |
|
- от 5 до 200 Гц включ. |
±(0,0005-FB3M + 0,0002-Fn) |
|
- св. 0,2 до 20,0 кГц включ. |
±(0,0005<Гизм + 0,0002-Fn) |
|
- св. 20 до 200 кГц включ. |
±(0,0005<Гизм + 0,0002-Fn) |
|
- св. 0,2 до 2,0 МГц включ. |
±(0,0005-БИЗм + 0,0002-Fn) |
|
- св. 2 до 20 МГц включ. |
±(0,0005<Гизм + 0,0002-Fn) |
|
- св. 20 до 100 МГц |
±(0,0005<Гизм + 0,0002-Fn) |
|
- ПрофКиП В7-38М - от 10 до 100 Гц включ. - св. 100 до 1000 Гц включ. - св. 1 до 10 кГц включ. - св. 10 до 100 кГц включ. - св. 0,1 до 1,0 МГц включ. - св. 1 до 8 МГц |
±(0,0005Тизм + 0,0002-Fn) ±(0,0005Тизм + 0,0002-Fn) ±(0,0005<Гизм + 0,0002-Бп) ±(0,0005<Гизм + 0,0002-Бп) ±(0,0005-БИЗм + 0,0002-Бп) ±(0,0005-БИЗм + 0,0002-Бп) |
|
- ПрофКиП В7-38/1 | |
|
- от 5 до 10 Гц включ. |
±(0,0005-БИЗм + 0,00005-Бп) |
|
- св. 10 до 100 Гц включ. |
±(0,0002-БИЗм + 0,00002-Бп) |
|
- св. 100 до 1000 Гц включ. |
±(0,0002-БИЗм + 0,00002-Бп) |
|
- св. 1 до 10 кГц включ. |
±(0,0002-БИЗм + 0,00002-Бп) |
|
- св. 10 до 100 кГц включ. |
±(0,0002-БИЗм + 0,00002-Бп) |
|
- св. 100 до 1000 кГц включ. |
±(0,0002-БИЗм + 0,00002-Бп) |
|
- св. 1 до 10 МГц |
±(0,0002<Гизм + 0,00002-Бп) |
|
- ПрофКиП В7-61 | |
|
- от 0,02 до 2,00 кГц включ. |
±(0,002-БИЗм + 0,001-Бп) |
|
- св. 2 до 20 кГц включ. |
±(0,002-БИЗм + 0,001-Бп) |
|
- св. 20 до 200 кГц включ. |
±(0,002-БИЗм + 0,001-Бп) |
|
- св. 200 до 2000 кГц включ. |
±(0,002-БИЗм + 0,001-Бп) |
|
- св. 2 до 20 МГц |
±(0,002-БИЗм + 0,001-Бп) |
|
- ПрофКиП В7-62 | |
|
- от 10 до 200 Гц включ. |
±(0,0006-БИЗм + 0,0003-Бп) |
|
- св. 0,2 до 2,0 кГц включ. |
±(0,0006-БИЗм + 0,0003-Бп) |
|
- св. 2 до 20 кГц включ. |
±(0,0006-БИЗм + 0,0003-Бп) |
|
- св. 20 до 200 кГц включ. |
±(0,0006-БИЗм + 0,0003-Бп) |
|
- св. 0,2 до 2,0 МГц включ. |
±(0,0006-БИЗм + 0,0003-Бп) |
|
- св. 2 до 20 МГц |
±(0,0006-БИЗм + 0,0003-Бп) |
|
- ПрофКиП В7-77 |
не нормируется |
|
Диапазон измерений электрической емкости, мкФ | |
|
- ПрофКиП В7-38 |
от 0,02 до 200000 |
|
- ПрофКиП В7-38М |
от 0,001 до 100 |
|
- ПрофКиП В7-38/1 |
от 0,01 до 1000 |
|
- ПрофКиП В7-61 |
от 0,02 до 200 |
|
- ПрофКиП В7-62 |
от 0,002 до 2000 |
|
- ПрофКиП В7-77 |
от 0,02 до 200 |
|
Пределы допускаемой абсолютной погрешности | |
|
электрической емкости, Ф | |
|
- ПрофКиП В7-38 | |
|
- от 20 до 200 нФ включ. |
±(0,012<изм + 0, 0015-Сп) |
|
- св. 0,2 до 2 мкФ включ. |
±(0,012<изм + 0, 0015-Сп) |
|
- св. 2 до 20 мкФ включ. |
±(0,012<изм + 0, 0015-Сп) |
|
- св. 20 до 200 мкФ включ. |
±(0,022 •Сизм + 0, 0015 •Сп) |
|
- св. 200 до 2000 мкФ включ. |
±(0,022 •Сизм + 0,0015 •Сп) |
|
- св. 2 до 20 мФ включ. |
не нормируется |
|
- св. 20 до 200 мФ |
не нормируется |
|
- ПрофКиП В7-38М - от 1 до 10 нФ включ. - св. 10 до 100 нФ включ. - св. 0,1 до 1 мкФ включ. - св. 1 до 10 мкФ включ. - св. 10 до 100 мкФ - ПрофКиП В7-38/1 - от 10 до 100 нФ включ. - св. 100 до 1000 нФ включ. - св. 1 до 10 мкФ включ. - св. 10 до 100 мкФ включ. - св. 100 до 1000 мкФ - ПрофКиП В7-61 - ПрофКиП В7-62 - ПрофКиП В7-77 |
не нормируется ±(0,03- Сизм + 0, 005-Сп) ±(0,03- Сизм + 0, 005-Сп) ±(0,03- Сизм + 0, 005-Сп) ±(0,03- Сизм + 0, 005-Сп) ±(0,05 •Сизм + 0, 01-Сп) ±(0,01- Сизм + 0, 005-Сп) ±(0,01-Сизм + 0, 005-Сп) ±(0,01-Сизм + 0, 005-Сп) ±(0,05-Сизм + 0,005-Сп) не нормируется не нормируется не нормируется |
|
Примечания: 1. иизм - измеренное значение напряжения. 2. Un — максимальное значение диапазона измерений напряжения. 3. 1изм - измеренное значение силы тока. 4. In — максимальное значение диапазона измерений силы тока. 5. Яизм - измеренное значение электрического сопротивления. 6. Яп- максимальное значение диапазона измерений электрического сопротивления. 7. Бизм - измеренное значение частоты. 8. Fn- максимальное значение диапазона измерений частоты. 9. Сизм - измеренное значение электрической емкости. 10. Сп- максимальное значение диапазона измерений электрической емкости. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока , В |
от 208 до 252 |
|
- частота переменного тока, Гц |
от 47,5 до 52,5 |
|
Потребляемая мощность, В-А, не более | |
|
- ПрофКиП В7-38 |
10; 0,2 |
|
- ПрофКиП В7-38М |
10 |
|
- ПрофКиП В7-38/1 |
10 |
|
- ПрофКиП В7-61 |
0,1 |
|
- ПрофКиП В7-62 |
10 |
|
- ПрофКиП В7-77 |
10 |
|
Габаритные размеры (длина^ширина^высота), мм, не более | |
|
- ПрофКиП В7-38 |
230x238x83 |
|
- ПрофКиП В7-38М |
250x220x90 |
|
- ПрофКиП В7-38/1 |
250x220x90 |
|
- ПрофКиП В7-61 |
200x95x45 |
|
- ПрофКиП В7-62 |
260x220x95 |
|
- ПрофКиП В7-77 |
260x220x95 |
|
Масса, кг, не более | |
|
- ПрофКиП В7-38 |
1,5 |
|
- ПрофКиП В7-38М |
1,4 |
|
- ПрофКиП В7-38/1 |
1,2 |
|
- ПрофКиП В7-61 |
0,45 |
|
- ПрофКиП В7-62 |
1,0 |
|
- ПрофКиП В7-77 |
1,0 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
Знак утверждения типа
наносится на переднюю панель вольтметров в виде наклейки и на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Вольтметр универсальный |
ПрофКиП В7-38, ПрофКиП В7-38М, ПрофКиП В7-38/1, ПрофКиП В7-61, ПрофКиП В7-62, ПрофКиП В7-77 |
1 шт. |
|
Руководство по эксплуатации |
ПРШН. 411136.102-2020 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Проведение измерений» руководства по эксплуатации ПРШН. 411136.102-2020 РЭ.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Росстандарта от 30 декабря 2019 года N 3457 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 29 мая 2018 года N 1053 Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц
Приказ Росстандарта от 01 октября 2018 года N 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140’16 до 100 А
Приказ Росстандарта от 14 мая 2015 года N 575 Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц
Приказ Росстандарта от 30 декабря 2019 года № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
Приказ Росстандарта от 31 июля 2018 года N 1621 Об утверждении государственной поверочной схемы для средств измерений времени и частоты
ГОСТ 8.371-80 Государственная система обеспечения единства измерений. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости
ТУ ПРШН.411136.102-2020 Вольтметры универсальные ПрофКиП В7-38,
ПрофКиП В7-38М, ПрофКиП В7-38/1, ПрофКиП В7-61, ПрофКиП В7-62, ПрофКиП В7-77. Технические условия
Другие Вольтметры
