Сигнализаторы загазованности Д3-1-СО
| Номер в ГРСИ РФ: | 81276-21 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО «СенсорЭКС», г. Псков |
Сигнализаторы загазованности Д3-1-СО (далее - сигнализаторы) предназначены для непрерывного автоматического контроля содержания оксида углерода (СО) в воздухе помещений, выдаче световой и звуковой сигнализации о превышении установленных пороговых значений, а также управляющего сигнала на исполнительное устройство.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 81276-21 |
| Действует | по 15.03.2031 |
| Наименование | Сигнализаторы загазованности |
| Модель | Д3-1-СО |
| Приказы |
№2331 от
29.10.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
№2543 от
24.11.2025
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e21af860-e04e-09c8-dac9-97b065860d20 |
Производитель / Заявитель
ООО «СенсорЭКС», РОССИЯ, 180007, г. Псков, ул. Максима Горького, д. 1, к. 11, эт. 1; ООО «Производственное Объединение ОВЕН», РОССИЯ, 301830, Тульская обл., г. Богородицк, р-н. Богородицкий, проезд Заводской, стр. 2 "Б"
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
8824
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8786 (100%) |
| Неуспешных поверок (СИ непригодно) | 38 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
81276-21: Описание типа
2024-81276-21.pdf
Файл устарел
|
Скачать | 316.9 КБ | |
|
81276-21: Методика поверки
2021-mp81276-21.pdf
Файл устарел
|
Скачать | 3.3 MБ | |
|
81276-21: Описание типа
2024-81276-21-1.pdf
Файл устарел
|
Скачать | 316.9 КБ | |
|
81276-21: Описание типа
2025-81276-21.pdf
Файл устарел
|
Скачать | 201.8 КБ | |
|
81276-21: Методика поверки
2021-mp81276-21-1.pdf
Файл устарел
|
Скачать | 3.3 MБ | |
|
81276-21: Описание типа
2025-81276-21-1.pdf
|
Скачать | 201.8 КБ | |
|
81276-21: Описание типа
2024-81276-21-2.pdf
|
Скачать | 316.9 КБ | |
|
81276-21: Методика поверки
2021-mp81276-21-2.pdf
|
Скачать | 3.3 MБ |
Описание типа
Назначение
Сигнализаторы загазованности Д3-1-СО (далее - сигнализаторы) предназначены для непрерывного автоматического контроля содержания оксида углерода (СО) в воздухе помещений, выдаче световой и звуковой сигнализации о превышении установленных пороговых значений, а также управляющего сигнала на исполнительное устройство.
Описание
Принцип действия сигнализаторов - электрохимический, основан на изменении электрических параметров электродов, находящихся в контакте с электролитом сенсора в зависимости от концентрации оксида углерода в воздухе, преобразовании изменения электрических параметров электродов в цифровую форму с помощью аналого-цифрового преобразователя (далее - АЦП) и дальнейшей его обработке микропроцессором.
Конструктивно сигнализаторы выполнены в пластмассовом корпусе настенного крепления. Внутри корпуса находится печатная плата с установленными на ней сенсором, электронными компонентами, реле и клеммными разъемами для подключения питания и выходных цепей реле.
Реле осуществляют коммутацию внешних цепей контактами типа «сухой контакт» для автоматического включения (отключения) исполнительных устройств при превышении установленных пороговых значений концентрации оксида углерода.
Сигнализаторы выпускаются в исполнениях ДЗ-1-СО и ДЗ-1-СО.1, отличающихся конструктивным исполнением корпуса по степени защиты, обеспечиваемой оболочкой.
Структура условного обозначения исполнений сигнализаторов представлена на рисунке 1.
ДЗ-1-СО.Х
Конструктивное исполнение корпуса
отсутствует - степень защиты по ГОСТ 14254-2015 IP20
1 - степень защиты по ГОСТ 14254-2015 IP64
Рисунок 1 - Структура условного обозначения исполнений сигнализаторов
Способ отбора пробы - диффузионный.
На лицевой панели сигнализаторов исполнения ДЗ-1-СО расположены элементы индикации и управления; у сигнализаторов исполнения ДЗ-1-СО.1 элементы индикации расположены на лицевой панели, элементы управления - на плате:
- светодиод «РАБОТА/АВАРИЯ» - индикатор режима работы;
- светодиод «ГАЗ» - индикатор достижения установленных пороговых значений концентрации оксида углерода;
- кнопка «КОНТРОЛЬ» - применяется для перевода сигнализатора в режим самодиагностики или режим имитации аварии.
Заводской номер наносится на корпус сигнализаторов методом лазерной гравировки или на маркировочную наклейку типографским методом в виде цифрового кода.
Общий вид сигнализаторов исполнения ДЗ-1-СО с указанием места нанесения знака утверждения типа и заводского номера представлен на рисунке 2. Общий вид сигнализаторов исполнения ДЗ-1-СО.1 с указанием места нанесения знака утверждения типа и заводского номера представлен на рисунке 3.
Пломбирование сигнализаторов не предусмотрено. Нанесение знака поверки на сигнализаторы в обязательном порядке не предусмотрено.
Рисунок 2 - Общий вид сигнализаторов исполнения ДЗ-1-СО
0111:11
ДЗ-1-С0
Место нанесения знака утверждения типа
Место нанесения
заводского номера

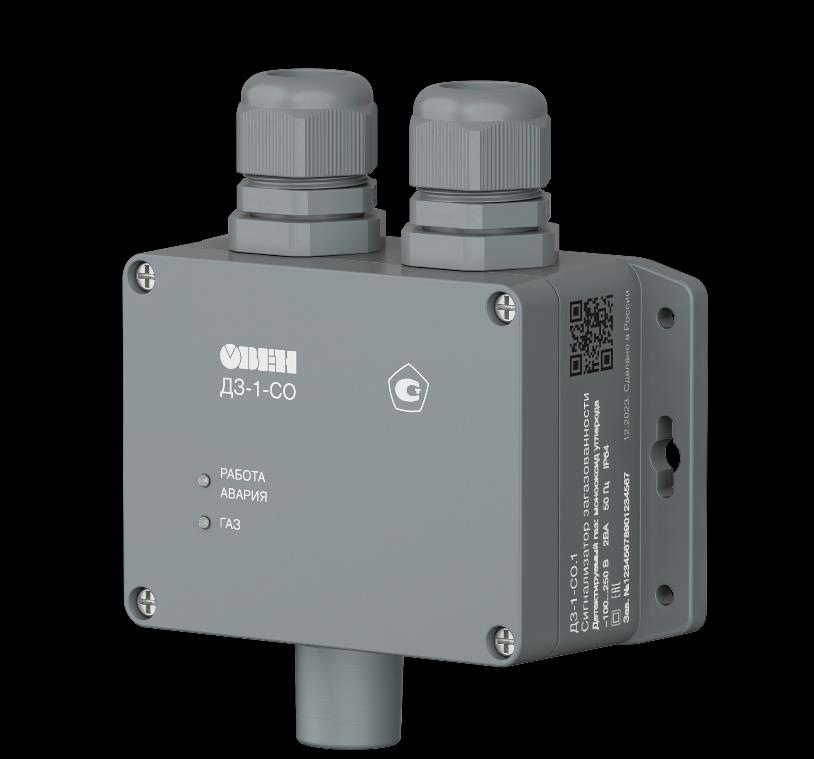

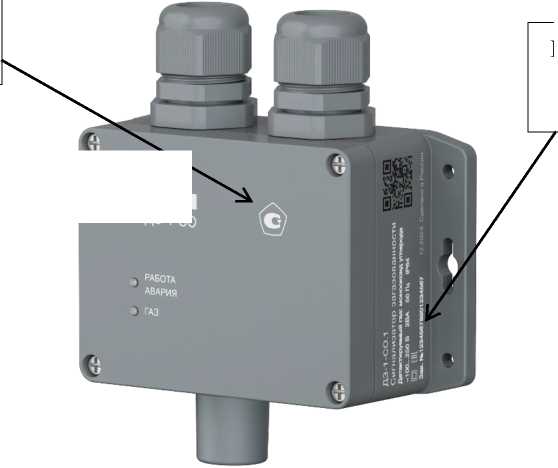

Рисунок 3 - Общий вид сигнализаторов исполнения ДЗ-1-СО.1
Программное обеспечение
Программное обеспечение (далее - ПО) сигнализаторов состоит из встроенного ПО, устанавливаемого в энергонезависимую память при изготовлении, выполняющее функции преобразования измеренной концентрации оксида углерода и выдачи сигнализации о превышении установленного порогового значения. Встроенное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
ПО является метрологически значимым.
Метрологические характеристики сигнализаторов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО сигнализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GD 01 02 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.02 |
|
Цифровой идентификатор программного обеспечения |
723E4520 |
Технические характеристики
Таблица 2- Метрологические характеристики
|
Определяемый компонент |
Пороги срабатывания сигнализации |
Пределы допускаемой абсолютной погрешности срабатывания сигнализации | |
|
оксид углерода (CO) |
«ПОРОГ 1» |
20 мг/м3 |
±5 мг/м3 |
|
«ПОРОГ 2» |
100 мг/м3 |
±25 мг/м3 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время срабатывания сигнализации, с, не более |
90 |
|
Время установления рабочего режима, с, не более |
65 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность воздуха без конденсации при температуре окружающего воздуха +25 °С, %, не более |
от -20 до +50 90 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 100 до 250 от 49 до 51 |
|
Масса, кг, не более |
0,4 |
|
Потребляемая мощность, В^А, не более |
2 |
|
Габаритные размеры корпуса (длинахвысотахглубина), мм, не более: - для исполнения ДЗ-1-СО - для исполнения ДЗ-1-СО.1 |
87х87х38 146x161x55 |
|
Степень защиты по ГОСТ 14254-2015: - для исполнения ДЗ-1-СО - для исполнения ДЗ-1-СО.1 |
IP20 IP64 |
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на корпус сигнализатора при помощи наклейки или другим способом, не ухудшающим качества сигнализатора, а также на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Сигнализатор загазованности ДЗ-1-СО |
ТУ 26.51.53-002-46526536-2018 |
1 шт. |
|
Руководство по эксплуатации |
КУВФ.421451.006-02РЭ |
1 экз. |
|
Паспорт и Гарантийный талон |
КУВФ.421451.006-02ПС |
1 экз. |
|
Комплект крепежных элементов |
- |
1 компл. |
|
Аппликатор |
АРАВ.с.014.00.016 |
* 1 шт. |
|
* Поставляется по требованию заказчика | ||
Сведения о методах измерений
приведены в разделе 4 «Конструкция и принцип действия» руководства по эксплуатации КУВФ.421451.006-02РЭ.
Нормативные документы
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ТУ 26.51.53-002-46526536-2018 «Сигнализаторы загазованности ДЗ-1-СО. Технические условия».
