Датчики силы ИВЭ-50-2.1, ИВЭ-50-2.5, ИВЭ-50-2.6, ИВЭ-50-2.7 и ИВЭ-50-2.9
| Номер в ГРСИ РФ: | 81437-21 |
|---|---|
| Производитель / заявитель: | ЗАО "Предприятие В-1336", г.Пермь |
Датчики силы ИВЭ-50-2.1, ИВЭ-50-2.5, ИВЭ-50-2.6, ИВЭ-50-2.7 и ИВЭ-50-2.9 (далее -датчики) предназначены для преобразования силы при прямом нагружении в пропорциональный электрический нормированный токовый сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 81437-21 |
| Наименование | Датчики силы |
| Модель | ИВЭ-50-2.1, ИВЭ-50-2.5, ИВЭ-50-2.6, ИВЭ-50-2.7 и ИВЭ-50-2.9 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 09.04.2026 |
Производитель / Заявитель
Акционерное общество "Предприятие В-1336" (АО "Предприятие В-1336"), г. Пермь
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 427 |
| Найдено поверителей | 5 |
| Успешных поверок (СИ пригодно) | 424 (99%) |
| Неуспешных поверок (СИ непригодно) | 3 (1%) |
| Актуальность информации | 19.04.2024 |
Поверители
Скачать
| 81437-21: Описание типа СИ | Скачать | 342 КБ | |
| 81437-21: Методика поверки 204-06-2020 | Скачать | 2.3 MБ |
Описание типа
Назначение
Датчики силы ИВЭ-50-2.1, ИВЭ-50-2.5, ИВЭ-50-2.6, ИВЭ-50-2.7 и ИВЭ-50-2.9 (далее -датчики) предназначены для преобразования силы при прямом нагружении в пропорциональный нормированный сигнал.
Описание
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединённых по мостовой схеме. Под действием прилагаемой нагрузки происходит деформация упругого элемента и, соответственно, наклеенных на него тензорезисторов, что приводит к изменению электрического сопротивления тензорезисторов и вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке. С помощью встроенного электронного устройства электрический сигнал преобразуется в выходной сигнал тока. Далее этот сигнал поступает в интерфейс (при его подключении) для аналого-цифрового преобразования.
Конструкция датчиков включает в себя следующие основные части:
- упругий элемент с наклеенными тензорезисторами, расположенными в герметичной полости корпуса датчика (упругий элемент датчиков выполнен либо из нержавеющей, либо из легированной стали)
- интерфейс ИНТ-5 обеспечивающий прием электрических сигналов с датчика силы и преобразование в цифровой сигнал с последующей передачей результатов измерений на персональный компьютер. Передача информации на персональный компьютер осуществляется по проводному каналу передачи данных.
Датчики выпускаются в двенадцати модификациях, отличающихся метрологическими и техническими характеристиками согласно таблиц 2, 3, а также видом прилагаемой нагрузки согласно таблице 1.

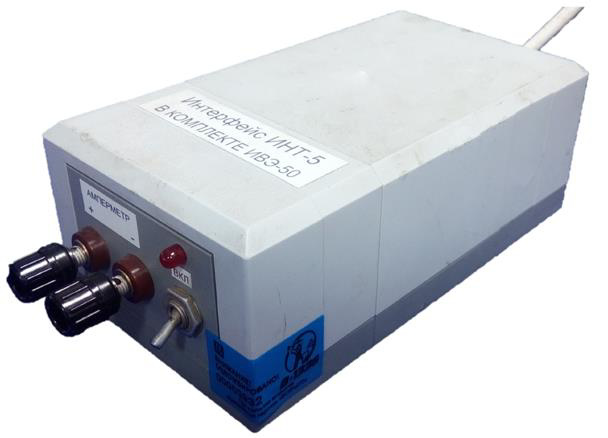

Общий вид датчиков и вид прилагаемой нагрузки представлен в таблице 1, общий вид интерфейса ИНТ-5 представлен на рисунке 1.
Маркировочная табличка содержит следующую информацию: товарный знак предприятия-изготовителя, модификация датчика, номинальная нагрузка, заводской номер, год выпуска, обозначение типа электрооборудования, знак Ех с обозначением вида взрывозащиты и группы электрооборудования, знак органа по сертификации и номер сертификата, знак утверждения типа, диапазон температур окружающей среды в условиях эксплуатации. Общий вид маркировочной табличке представлен на рисунке 2.
Пломбирование упругого элемента от несанкционированного доступа не предусмотрено. Пломбирование интерфейса ИНТ-5 в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений предусмотрено с помощью пломбировочной наклейки рисунок 1.
Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством. Нанесение знака поверки на средство измерений не предусмотрено.

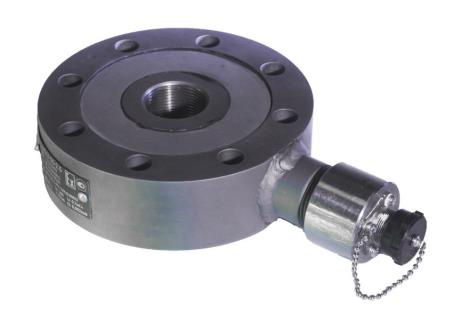

Таблица 1
|
Общий вид датчиков |
Модификация |
Вид прилагаемой нагрузки |
|
ИВЭ-50-2.1 |
растяжение/сжатие | |
|
*■ -J ^ЗВВ |
ИВЭ-50-2.5 |
растяжение/сжатие |
|
ИВЭ-50-2.6 |
сжатие | |
|

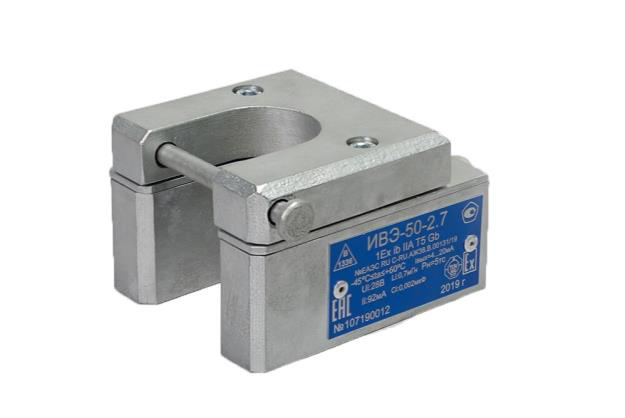

ИВЭ-50-2.7 |
сжатие | |
|
ИВЭ-50-2.9 |
сжатие |

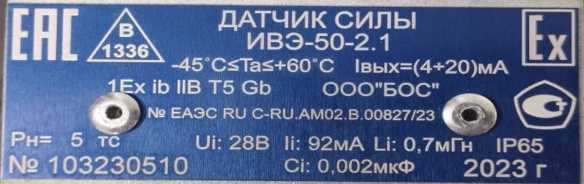

Рисунок 2 - Общий вид маркировочной таблички
Программное обеспечение
Упругий элемент имеет встроенное программное обеспечение (далее - ВПО), которое служит для обработки и передачи результатов измерений. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.
Уровень защиты ВПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р. 50.2.077-2014.
Идентификационные данные ВПО приведены в таблице 2.
Таблица 2 - Идентификационные данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Встроенное ПО |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.6 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Модификация |
Наименование характеристики | ||
|
Номинальная нагрузка (Рном), кН |
Номинальная минимальная нагрузка (Рном), кН |
Пределы допускаемой приведенной погрешности, % от Рном | |
|
ИВЭ-50-2.1 Рном=5 тс |
49 |
0,01 |
±1,0/±1,5/±2,0/±2,51) |
|
ИВЭ-50-2.1 Рном=7 тс |
69 | ||
|
ИВЭ-50-2.1 Рном=10 тс |
98 | ||
|
ИВЭ-50-2.1 Рном=20 тс |
196 | ||
|
ИВЭ-50-2.1 Рном=30 тс |
294 | ||
|
ИВЭ-50-2.5 Рном=10 тс |
98 | ||
|
ИВЭ-50-2.5 Рном=20 тс |
196 | ||
|
ИВЭ-50-2.5 Рном=30 тс |
294 | ||
|
ИВЭ-50-2.6 Рном=5 тс |
49 |
±2,5 | |
|
ИВЭ-50-2.7 Рном=5 тс |
49 | ||
|
ИВЭ-50-2.7 Рном=10 тс |
98 | ||
|
ИВЭ-50-2.9 Рном=5 тс |
49 | ||
|
1) - конкретное значение указывается в паспорте | |||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной сигнал, мА |
от 4 до 20 |
|
Цифровой сигнал |
RS485 (MODBUS) |
|
Параметры электрического питания от источника постоянного тока: напряжение, В |
от 15 до 32 |
|
Условия эксплуатации: - диапазон температуры, °С - относительная влажность, %, не более |
от -45 до +60 98 |
|
Маркировка взрывозащиты |
1Ex ib IIA T5 Gb |
Таблица 5 - Габаритные размеры и масса датчиков
|
Модификация |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | ||
|
ИВЭ-50-2.1 Рном=5 тс |
200 |
70 |
125 |
8 |
|
ИВЭ-50-2.1 Рном=7 тс |
308 |
70 |
125 |
8 |
|
ИВЭ-50-2.1 Рном=10 тс |
200 |
70 |
125 |
8 |
|
ИВЭ-50-2.1 Рном=20 тс |
200 |
70 |
125 |
8 |
|
ИВЭ-50-2.1 Рном=30 тс |
200 |
70 |
125 |
8 |
|
ИВЭ-50-2.5 Рном=10 тс |
230 |
155 |
50 |
5 |
|
ИВЭ-50-2.5 Рном=20 тс |
270 |
190 |
51 |
6 |
|
ИВЭ-50-2.5 Рном=30 тс |
264 |
184 |
51 |
6 |
|
ИВЭ-50-2.6 Рном=5 тс |
119 |
59 |
47 |
0,5 |
|
ИВЭ-50-2.7 Рном=5 тс |
143 |
100 |
66 |
4 |
|
ИВЭ-50-2.7 Рном=10 тс |
143 |
100 |
66 |
4 |
|
ИВЭ-50-2.9 Рном=5 тс |
223 |
207 |
73 |
4 |
Таблица 6 - Габаритные размеры и масса интерфейса
|
Модификация |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | ||
|
Интерфейс ИНТ-5 |
180 |
82 |
65 |
0,8 |
Знак утверждения типа
на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик силы |
— |
1 шт. |
|
Интерфейс ИНТ-5 |
1336.144.00.00 |
1 шт. |
|
Кабель для подключения |
— |
1 шт. |
|
Руководство по эксплуатации, инструкция по монтажу |
1336.404176.001РЭ |
1 экз. |
|
Паспорт |
1336.404176.001ПС |
1 экз. |
Сведения о методах измерений
приведены в разделах 10, 11 «Инструкция по монтажу», «Подготовка к работе» документа 1336.404176.001РЭ «Датчики силы ИВЭ-50-2. Руководство по эксплуатации, инструкция по монтажу».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»;
ТУ3666-091-46777136-2006 «Датчики силы ИВЭ-50-2. Технические условия».
