Анализаторы контактного угла оптические ACAM
Номер в ГРСИ РФ: | 81763-21 |
---|---|
Производитель / заявитель: | Фирма "Apex Instruments, Inc.", США |
Анализаторы контактного угла оптические ACAM (далее - анализаторы) предназначены для измерений краевого угла смачивания (контактного угла) между жидкостью и твёрдой поверхностью.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 81763-21 |
Наименование | Анализаторы контактного угла оптические |
Модель | ACAM |
Страна-производитель | ИНДИЯ |
Срок свидетельства (Или заводской номер) | 20.05.2026 |
Производитель / Заявитель
Фирма "Apex Instruments Co. Pvt. Ltd.", Индия
ИНДИЯ
Поверка
Межповерочный интервал / Периодичность поверки | 1 год |
Актуальность информации | 17.11.2024 |
Поверители
Скачать
81763-21: Описание типа СИ | Скачать | 278.3 КБ | |
81763-21: Методика поверки МП 106-251-2019 | Скачать | 4.3 MБ |
Описание типа
Назначение
Анализаторы контактного угла оптические ACAM (далее - анализаторы) предназначены для измерений краевого угла смачивания (контактного угла) между жидкостью и твёрдой поверхностью.
Описание
Принцип действия анализаторов основан на фиксации изображения капли пробы жидкости, нанесенной на твердую поверхность исследуемого образца, и графическом методе измерения контактного угла (краевого угла смачивания) между жидкостью и твёрдой поверхностью.
Конструктивно анализаторы представляют собой модульную систему, состоящую из настраиваемого по трем осям предметного столика, электронного модуля дозирования пробы, источника света с регулируемой интенсивностью, видеоизмерительной системы со светосильным измерительного объективом и USB-камерой, главного блока управления.
Анализаторы выпускаются трех моделей: Acam - NSC, Acam - MSC, Acam - HSC, отличающиеся скоростью записи и разрешением ПЗС-матрицы видеоизмерительной системы, функциональностью и степенью автоматизации.

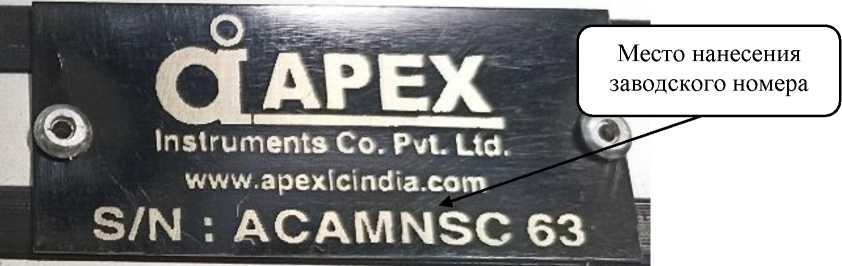

Общий вид средств измерений и обозначение места нанесения знака поверки представлены на рисунке 1.
модель Acam - MSC
Место нанесения знака поверки
в) модель Acam - HSC
Рисунок 1 - Общий вид анализаторов контактного угла оптических ACAM Пломбирование анализаторов не предусмотрено.
а) модель Acam - NSC
Программное обеспечение
Анализаторы оснащены программным обеспечением (ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Идентификационные данные ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ACAM |
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 |
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значения для модели | ||
Acam - NSC |
Acam - MSC |
Acam - HSC | |
Диапазон измерений контактного угла, ° |
от 0 до 180 | ||
Пределы допускаемой абсолютной погрешности измерения контактного угла, ° |
± 0,5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значения для модели | ||
Acam - NSC |
Acam - MSC |
Acam - HSC | |
Метод измерения контактного угла |
Неподвижная капля | ||
Г абаритные размеры предметного столика, мм, не более: - ширина - длина |
100 100 | ||
Параметры видеоизмерительной системы: - максимальное разрешение ПЗС-матрицы, пикс - скорость записи, кадр/с |
744x480 75 |
1280x1024 200 |
648x488 500 |
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220 ± 22 50/60 | ||
Потребляемая мощность, ВА, не более |
100 | ||
Габаритные размеры анализатора, мм, не более: - высота - ширина - длина |
800 370 760 | ||
Масса, кг, не более |
22 | ||
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более |
от +15 до +25 80 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Анализатор контактного угла оптический |
Acam - NSC Acam - MSC Acam - HSC |
1 шт. |
Комплект поверочных образцов оптического контактного угла |
- |
1 шт. |
Персональный компьютер |
ПК |
по заказу |
Программное обеспечение |
ACAM |
1 шт. |
Руководство по эксплуатации |
РЭ |
1 экз. |
Методика поверки |
МП 106-251-2019 |
1 экз. |
Сведения о методах измерений
приведены в Руководстве по эксплуатации анализаторов в разделе «10 Измерение контактного угла».
Нормативные документы
Техническая документация фирмы «Apex Instruments Co. Pvt. Ltd.», Индия.
