Счетчики электрической энергии однофазные ЛЕ-2

Номер в ГРСИ РФ: 82119-21
Категория: Счетчики электроэнергии
Производитель / заявитель: ЗАО "ЛЕНЭЛЕКТРО", г.С.-Петербург
Скачать
82119-21: Описание типа СИ Скачать 773.3 КБ
82119-21: Методика поверки ЛЕЭЛ.411152.003 МП Скачать 9.4 MБ
Нет данных о поставщике
Счетчики электрической энергии однофазные ЛЕ-2 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Счетчики электрической энергии однофазные ЛЕ-2 (в дальнейшем - счетчики), предназначены для измерений и учета активной или активной и реактивной энергии в однофазных двухпроводных цепях переменного тока промышленной частоты.

Информация по Госреестру

Основные данные
Номер по Госреестру 82119-21
Наименование Счетчики электрической энергии однофазные
Модель ЛЕ-2
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 07.07.2026
Производитель / Заявитель

Акционерное общество "Ленэлектро" (АО "Ленэлектро"), г. Санкт-Петербург

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 16 лет
Зарегистрировано поверок 194989
Найдено поверителей 8
Успешных поверок (СИ пригодно) 194982 (100%)
Неуспешных поверок (СИ непригодно) 7 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

82119-21: Описание типа СИ Скачать 773.3 КБ
82119-21: Методика поверки ЛЕЭЛ.411152.003 МП Скачать 9.4 MБ

Описание типа

Назначение

Счетчики электрической энергии однофазные ЛЕ-2 (в дальнейшем - счетчики), предназначены для измерений и учета активной или активной и реактивной энергии в однофазных двухпроводных цепях переменного тока промышленной частоты.

Описание

Принцип действия счетчика основан на измерении и математической обработке сигналов тока и напряжения с последующим вычислением параметров потребления электрической энергии и передаче этой информации в счетный механизм.

Счетчики состоят из следующих функциональных узлов:

- датчика тока;

- датчика напряжения;

- блока питания;

- счетного механизма с энергонезависимой памятью и

жидкокристаллическим индикатором (ЖКИ) в качестве устройства отображения информации;

- часов реального времени;

- источника резервного питания;

- измерительной схемы;

- интерфейсных схем;

- оптического импульсного выхода;

- испытательного выхода.

Счетчики позволяют вести учет электрической энергии дифференцированно по зонам суток в соответствии с заданным тарифным расписанием.

Конструктивно счетчики выполнены в виде электронного модуля, корпуса и крышки колодки зажимов. Корпус состоит из цоколя, кожуха и колодки зажимов. Крепление кожуха к цоколю и установка крышки колодки зажимов предусматривает возможность навешивания пломб после поверки энергосбытовой организации.

В качестве датчиков тока в счетчиках используются трансформаторы тока, нечувствительные к постоянной составляющей в сигнале тока или низкоомные шунты. Датчик напряжения представляет собой резистивный делитель. Счётный механизм счётчика электронный, содержит микроконтроллер (специализированную измерительную микросхему), память и ЖКИ. В зависимости от модели счетчика измерительная схема реализована на отдельной микросхеме или входит в состав микроконтроллера. Результаты измерений сохраняются в энергонезависимой памяти счетчика и отображаются на ЖКИ. При отсутствии внешнего напряжения питание часов осуществляется от резервного источника питания - литиевой батареи.

Счетчики в зависимости от исполнения могут быть оснащены электронной пломбой крышки клеммной колодки и электронной пломбой корпуса.

Счетчики имеют исполнения:

- по виду измеряемой энергии - активной или активной и реактивной;

- в зависимости от значений базового и максимального токов;

- с измерением энергии в нулевом проводе;

- по типу корпуса и способу установки;

- по функционалу;

- по наличию и типу интерфейсов.

Таблица 1 - Типы интерфейса

Обозначение

Интерфейс

O

Оптический порт по ГОСТ IEC 61107-2011

R4

Интерфейс EIA 485

R2

Интерфейс EIA 232

CN

Интерфейс CAN

RFx

Радиомодем, где х - номер модели: x=1, х=2 или х=3

PLx

PLC модем, где х - номер модели: x=1, х=2 или х=3

GSx

GSM-модем, где х - номер модели: x=1, х=2 или х=3

NBx

NB-IoT-модем, где х - номер модели: x=1, х=2 или х=3

MB

Интерфейс M-Bus

ET

Ethernet

WF

WiFi

Таблица 2 - Дополнительные опции

Обозначение

Опция

B

Подсветка ЖКИ

S

Электронная пломба крышки клеммной колодки

L

Электронная пломба корпуса

R

Реле отключения нагрузки

М

Датчик магнитного поля

Дискретный вход, где х - количество входов: x=1, х=2 или х=3

Ох

Дискретный выход, где х - количество выходов: x=1, х=2 или х=3

Us

Параметры качества энергии по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S

Ub

Параметры качества энергии по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс B

Ul

Параметры качества сети «Ленэлектро»

Ip

Вход дополнительного внешнего питания

A

Внешняя антенна

Bt

Съёмная батарея

Исполнения счетчиков электрической энергии ЛЕ-2 определяются в соответствии со структурой условного обозначения:

ЛЕ-2 X. X. X. X. X. X. X X

I    '— Ток базовый (максимальный), А

1------Протокол передачи данных:

Le - протокол «Ленэлектро»;

DC - протокол DLMS/COSEM;

Sp - протокол СПОДЭС.

Дополнительные опции:

См. таблицу 2.

Вид измеряемой энергии и направление учета:

Ах - активная;

AxRx - активная и реактивная

где х - тип учета: 1 - по модулю, 2 - два направления учета, 3  - отдельно по

четырем квадрантам.

Тип корпуса и номер модели счетчика:

Рх - для крепления винтами на плоскую поверхность;

Dx - для крепления на DIN-рейку;

Sx - для установки на опору ЛЭП.

где х - номер модели: х=0, х=1, х=2, х=3, х=4, х=5, х=6, х=7

------------------------ Тип интерфейса:

См. таблицу 1.

------------------------------Класс точности:

1 - класс 1 по ГОСТ 31819.21;

2 - класс 2 по ГОСТ 31819.21;

1/1 — класс 1 по ГОСТ 31819.21/класс 1

по ГОСТ 31819.23;

1/2 — класс 1 по ГОСТ 31819.21/класс 2

по ГОСТ 31819.23.

Тип датчика тока:

1 - шунт;

2 - трансформатор тока;

3 - шунт + трансформатор тока;

4 - шунт + шунт;

5 - трансформатор тока + трансформатор тока.

Тип счетчика

Отсутствие символа в условном обозначении означает отсутствие соответствующей функции у счетчика.

Счётчики обеспечивают хранение в памяти измеренных значений:

- активной и реактивной энергии нарастающим итогом, в том числе по тарифам;

- активной и реактивной энергии нарастающим итогом, в том числе по тарифам,

зафиксированные на конец месяца, за 36 предыдущих месяцев;

- активной и реактивной энергии нарастающим итогом, в том числе по тарифам,

зафиксированные на конец суток, за 128 предыдущих дня;

- активных и реактивных мощностей, усреднённых на заданном временном интервале, количество хранимых в памяти значений усреднённых мощностей каждого вида должно быть не менее 6200.

Счётчики сохраняют в памяти информацию:

- о включении и отключении счетчика;

- о снятии и установке крышки клеммной колодки;

- о снятии и установке крышки корпуса;

- о включении и отключении встроенного коммутационного аппарата (с указанием причины события)**;

- о перепрограммировании с указанием типа события**;

- о выполненных командах с указанием типа команды**;

- о попытке доступа с неуспешной идентификацией/аутентификацией**;

- о попытке доступа с нарушением правил управления доступом**;

- о попытке несанкционированного нарушения целостности программного обеспечения и параметров**;

- о факте связи с прибором учета электрической энергии, приведший к изменению конфигурации и режимов функционирования**;

- о воздействии магнитного поля*;

- об изменении направления тока;

- об изменение текущих значений времени и даты при синхронизации времени, с фиксацией в журнале событий времени до и после коррекции или величины коррекции времени, на которую было скорректирован счетчик;

- о результатах автоматической самодиагностики **;

- о неравенства токов в нулевом и фазном проводах **;

- об отклонении соотношения величин потребления активной и реактивной мощности в измерительных цепях от заданных пределов **;

- об отклонении мощности в измерительных цепях от заданных пределов **.

* - для исполнений счетчиков с датчиком магнитного поля.

* * - функции присутствуют только у счётчиков моделей «4» - «7».

Счётчики с функцией измерений показателей качества электрической энергии в соответствии с нормами ГОСТ 32144-2013 и ГОСТ 30804.4.30-2013 класс S или B сохраняют в журналах событий информацию о:

- медленных отклонениях напряжения;

- отклонениях частоты сети;

- провалах напряжения;

- перенапряжениях;

- прерываниях электроснабжения;

- качестве электроэнергии по отклонению напряжения;

- качестве электроэнергии по отклонению частоты сети;

- качестве электроэнергии по провалам напряжения;

- качестве электроэнергии по перенапряжениям.

Счётчики с функцией измерений показателей качества электрической энергии в соответствие с собственными алгоритмами «Ленэлектро», измеряют и сохраняют в журналах событий информацию об отклонении напряжения и отклонении частоты сети.

Общий вид и схема пломбировки счетчиков от несанкционированного доступа энергоснабжающей организацией и после поверки осуществляется в виде навесных пломб с оттиском клейма поверителя на пломбировочных винтах, как показано на рисунках 1-8.

Заводские номера наносятся лазерной гравировкой на лицевой панели счетчика или печатью на щиток счетчика.

Место пломбировки поверителем

Место пломбировки энергоснабжающей организацией

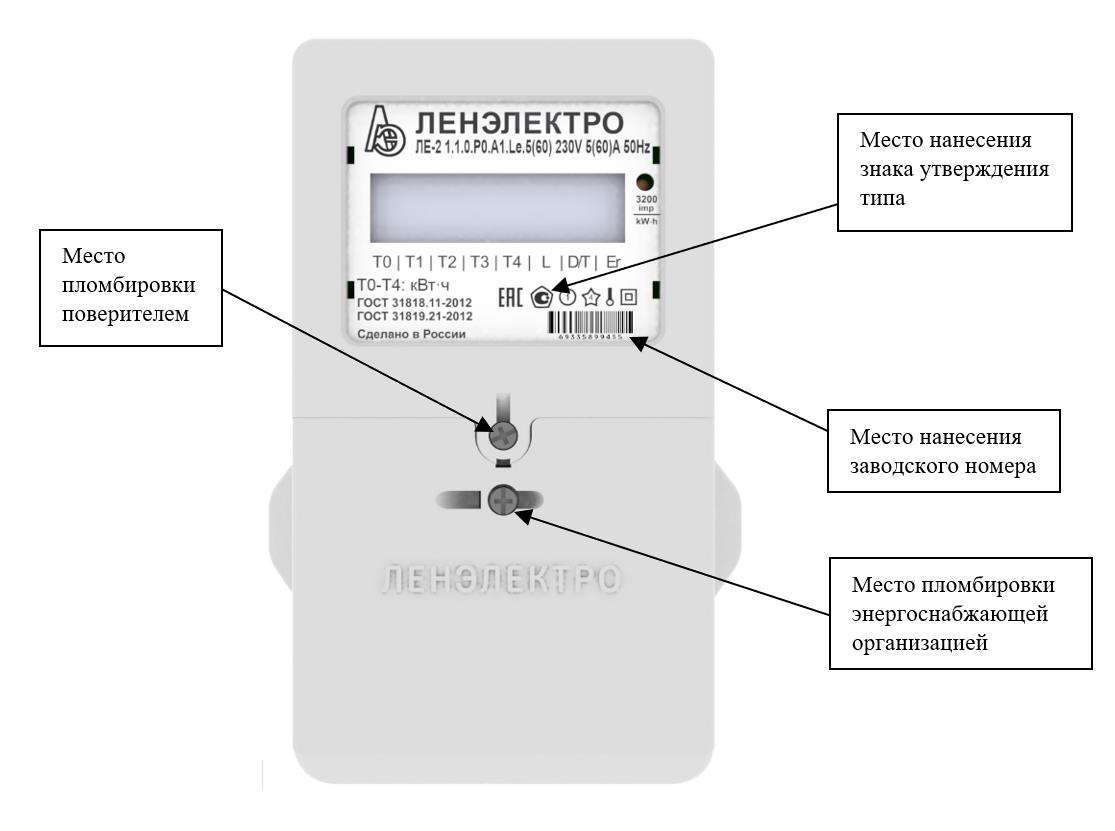

Рисунок 1 - Общий вид счетчика моделей ЛЕ-2......Р0 (P4)...

Место пломбировки поверителем

Место пломбировки энергоснабжающей организацией

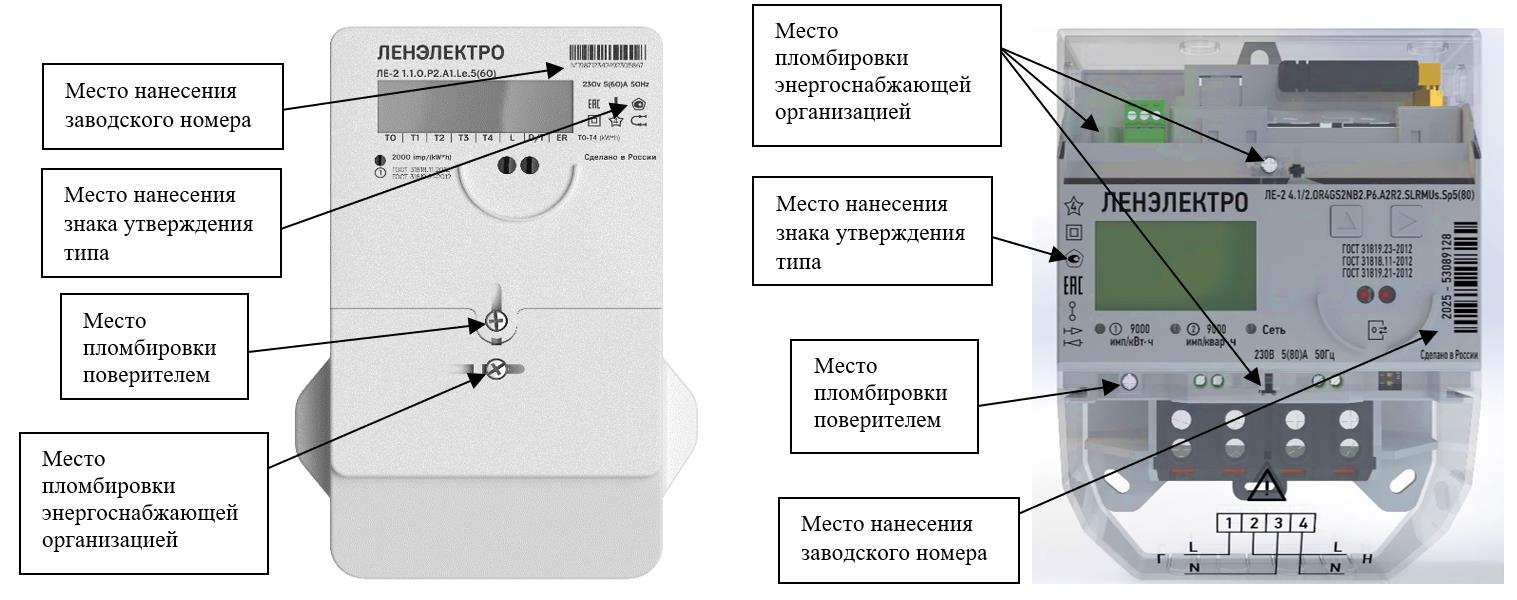

Рисунок 2 - Общий вид счетчика моделей ЛЕ-2..Р1 (P5).

ЛЕНЭЛЕКТРО

ЛЕ-2 1.1.O.P2.A1.Le.5(6O)

mm mu iimiiii N-W125O492S0W67

250» 5(6O)A SOHi

EM A ®

Место пломбировки энергоснабжающей организацией

Место пломбировки поверителем

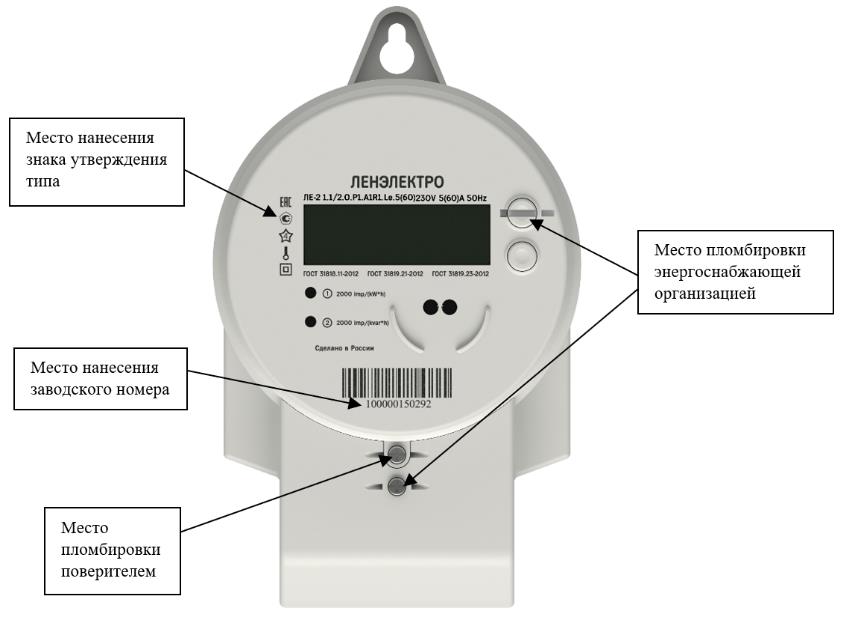

Рисунок 3 - Общий вид счетчика моделей ЛЕ-2......Р2 (P6)...

Место пломбировки поверителем

Место пломбировки энергоснабжающей организацией

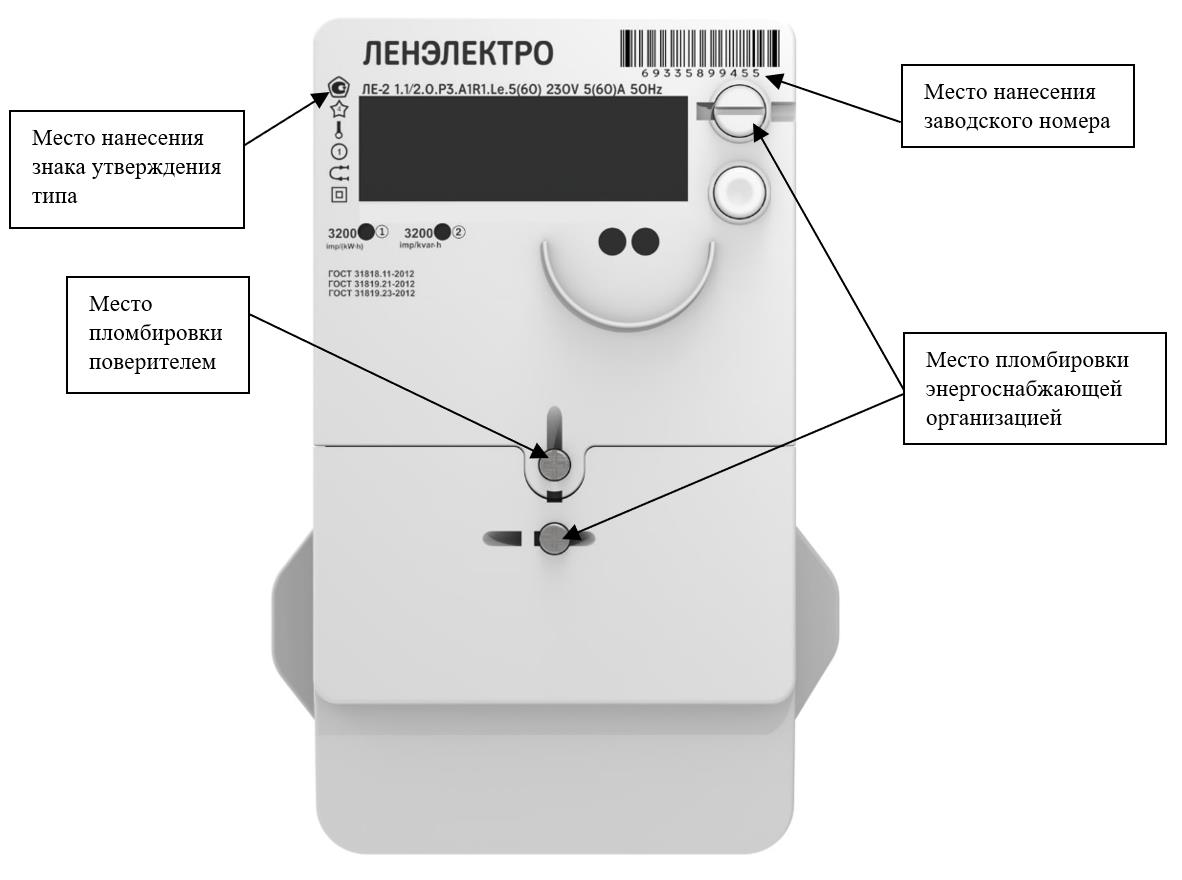

Рисунок 4 - Общий вид счетчика моделей ЛЕ-2..Р3 (P7).

Место пломбировки энергоснабжающей организацией

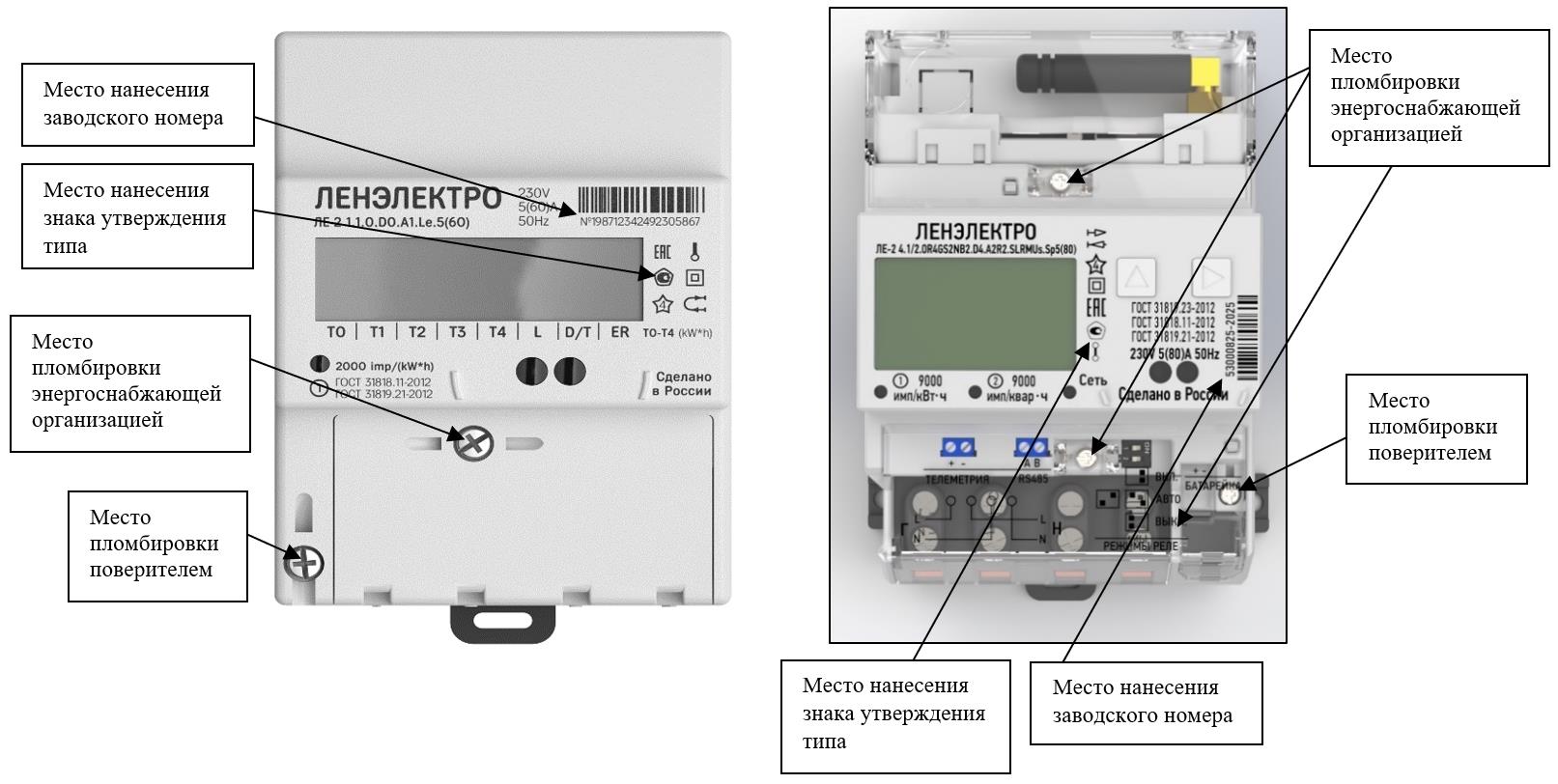

Рисунок 5 - Общий вид счетчика моделей ЛЕ-2......D0 (D4)....

Место пломбировки поверителем

Место пломбировки энергоснабжающей организацией

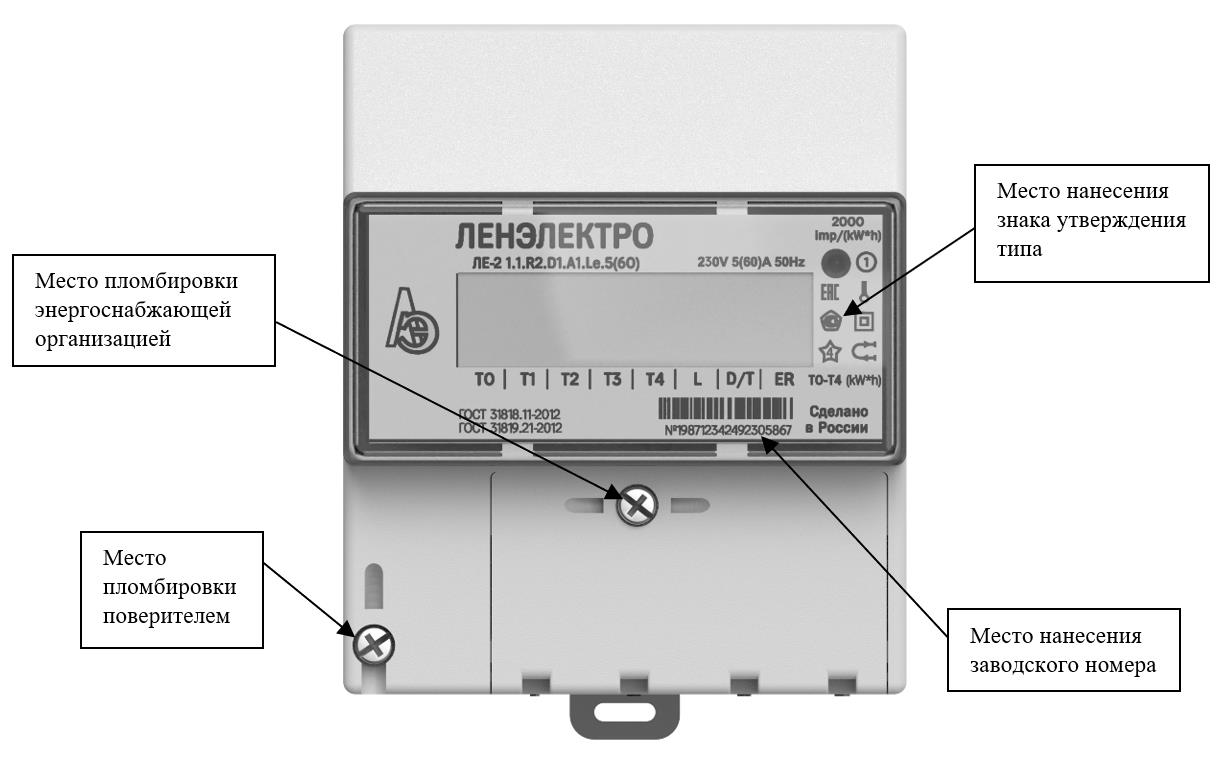

Рисунок 6 - Общий вид счетчика моделей ЛЕ-2..D1 (D5)..

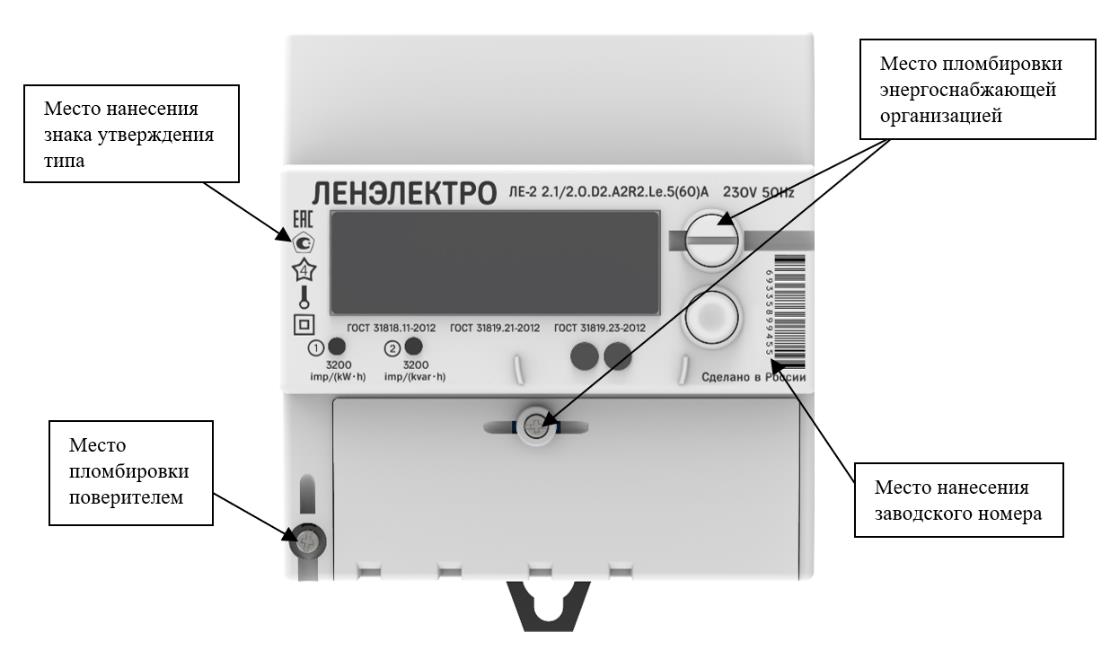

ЛЕНЭЛЕКТРО ЛЕ-2 2.1/2.O.D2.A2R2.le.5(6O)A 230V 50Hz

Место пломбировки поверителем

Место пломбировки энергоснабжающей организацией

Рисунок 7 - Общий вид счетчика в корпусе ЛЕ-2......D2 (D6)....

Место пломбировки поверителем

Место пломбировки энергоснабжающей организацией

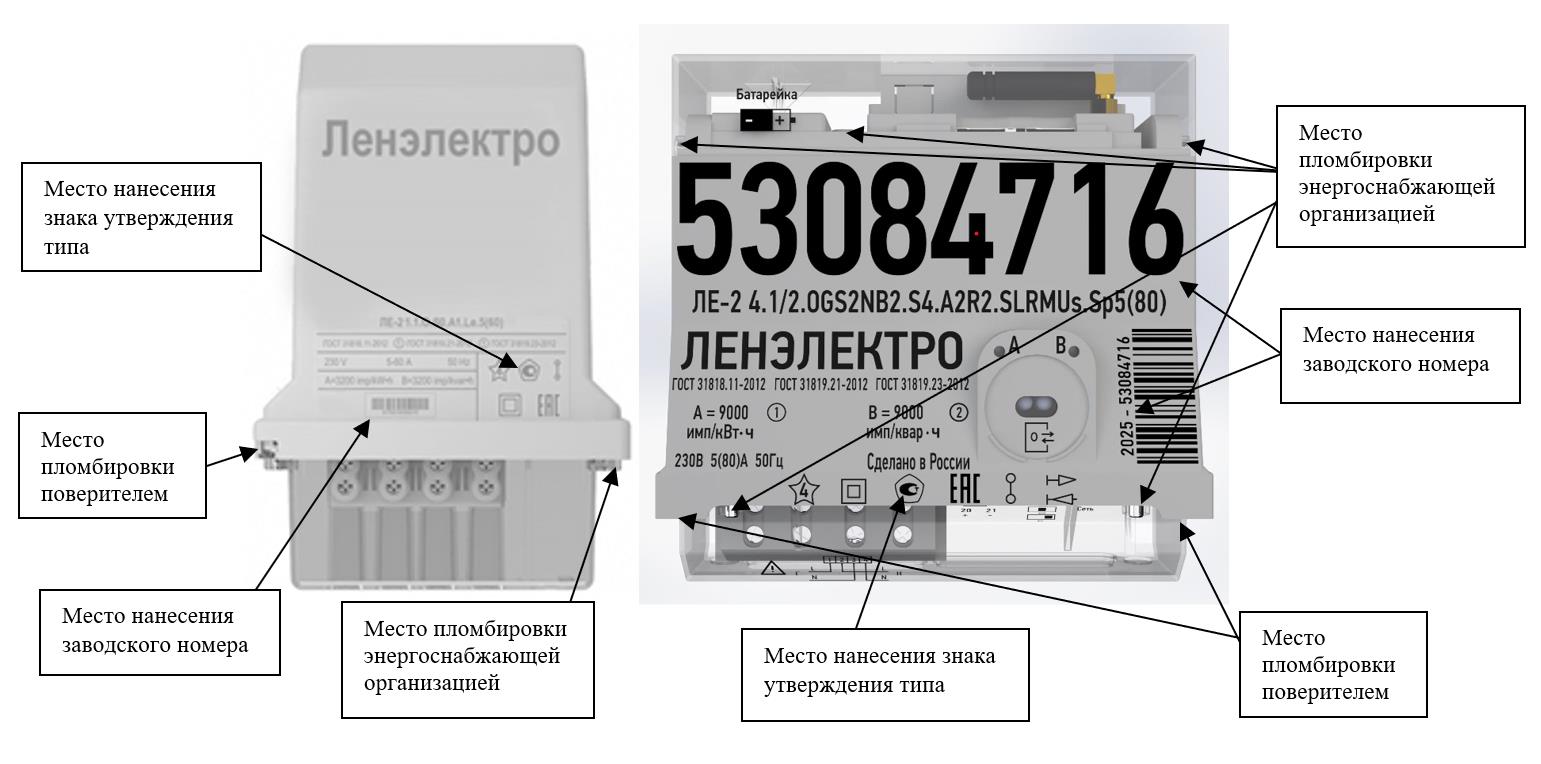

Рисунок 8 - Общий вид счетчика в корпусе ЛЕ-2

S0 (S4).

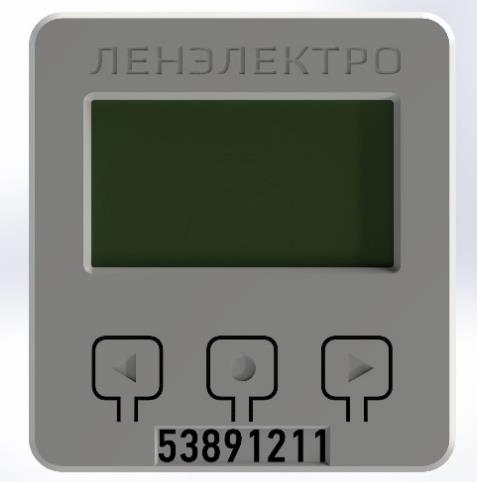

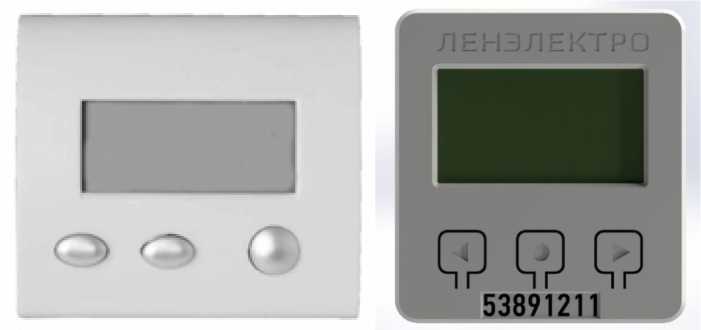

Рисунок 9 - Общий вид дистанционного индикаторного устройства

Программное обеспечение

Программное обеспечение является встроенным (далее по тексту - ВПО) и выполняет функции управления режимами работы счетчика, сбора данных об измеренной электрической энергии, их математическую обработку, хранение и передачи измерительной информации ВПО записывается в энергонезависимую память программ микроконтроллера на этапе производства счётчиков. Программное обеспечение логически разделено на метрологически значимую часть программного обеспечения и метрологически незначимую часть. Метрологически значимая часть (далее по тексту - МЗЧ) не может быть изменена через внешние порты счётчика. МЗЧ выполняет функции управления режимами работы измерительного аналого-цифрового преобразователя, математической обработки измерительной информации, а также функции загрузки, проверки и активации метрологически незначимой части ВПО. Доступ к МЗЧ возможен только после удаления пломбы поверителя и разборки корпуса.

Метрологически незначимая часть (МНЧ) выполняет функции управления тарифами и выходными устройствами, накопления и представления данных учёта.

Обмен данными с внешними устройствами, в зависимости от исполнения счётчика, осуществляется через интерфейсы:

- оптический порт по ГОСТ IEC 61107-2011;

- проводные интерфейсы - IEA 485, IEA 232, M-Bus, Ethernet, PLC;

- беспроводные интерфейсы - модемы: GSM, NB-IoT, WiFi, RF с помощью программного обеспечения (далее по тексту - ПО) «Конфигуратор ЛЕ-2», которое предназначено для связи счетчика с ПК.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик.

Таблица 3 - Идентификационные данные ВПО счётчиков

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЛЕ-2.1

ЛЕ-2.2

ЛЕ-2.3

Модель счетчика

ЛЕ-2......P0(P2, D0,

D1)_

ЛЕ-2......P1(P3,

D2)....

ЛЕ-2......P4(P6, D4,

D5)...

Номер версии (идентификационный номер) ПО

1

2

3

Цифровой идентификатор ПО

25FE1978

78A02554

54EB3897

Продолжение таблицы 3

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЛЕ-2.4

ЛЕ-2.5

ЛЕ-2.6

Модель счетчика

ЛЕ-2......Р5(Р7,

D6).

ЛЕ-2......S0...

ЛЕ-2......S4...

Номер версии (идентификационный номер) ПО

4

5

6

Цифровой идентификатор ПО

14AB830F

27C13A97

AA3455E1

Технические характеристики

Таблица 4 - Метрологические характеристики

Наименование характеристики

Значение характеристики

Класс точности:

- активной энергии (ГОСТ 31819.21-2012)

- реактивной энергии (ГОСТ 31819.23-2012)

1 или 2

1 или 2

Пределы допускаемых дополнительных погрешностей измерений, вызываемые изменением влияющих величин: - активной энергии

- реактивной энергии

Не превосходят пределов, установленных ГОСТ 31819.21-2012 ГОСТ 31819.23-2012

Номинальное напряжение, В

230

Рабочий диапазон напряжений, В

от 170 до 265

Базовый ток (максимальный), А

5(60); 5(80); 5(100); 10(100)

Чувствительность (стартовый ток) в % от 1б

- при учете активной и реактивной энергии для класса точности 1

- при учете активной и реактивной энергии для класса точности 2

0,004 1б

0,005 1б

Номинальная частота сети, Гц

50

Рабочий диапазон частот, Гц

от 47,5 до 52,5

Передаточные числа по испытательному выходу и импульсному выходному устройству, имп/кВт’ч(кВАр’ч)

от 400 до 10000 (в зависимости от модификации)

Количество тарифов : - для моделей 0-3 - для моделей 4-7

до 4 до 8

Нормальные условия измерений:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %

- атмосферное давление, кПа

23+2 от 30 до 80 от 86 до 106

Пределы допускаемой абсолютной погрешности хода часов при нормальных условиях, с/сутки

±0,5

Таблица 5 - Параметры электрической сети, измеряемые счетчиками

Наименование характеристики

Значение характеристики

Активная мощность: относительная погрешность измерения мощности в рабочем диапазоне:

См. табл. 6

Реактивная мощность: относительная погрешность измерения мощности в рабочем диапазоне:

См. табл. 7

Ток: относительная погрешность измерения токов в диапазоне:

- от 0,2 1б до 1макс, %, не более

- от 0,05 1б до 0,2 1б, %, не более

1 2

Напряжение:  относительная погрешность измерения

напряжения в рабочем диапазоне, %, не более

0,5

Частота: абсолютная погрешность измерения частоты в рабочем диапазоне, Гц, не более

±0,05

На основе измеряемых параметров (табл. 5) счётчик производит расчет полной мощности, коэффициента мощности, соотношения величин активной и реактивной мощности и небаланса токов в нулевом и фазном проводах.

Таблица 6 - Измерение активной мощности

Значение тока

Коэффициент мощности cos ф

Предел допускаемой относительной погрешности, %, для счетчиков классов точности

1

2

от 0,051б до 0,11б

1,00

±1,5

±2,5

от 0,11б до Imax

1,00

±1,0

±2,0

от 0,11б до 0,21б

0,50 (инд.)

±1,5

±2,5

0,80 (емк.)

-

от 0,21б до Imax

0,50 (инд.)

±1,0

±2,0

0,80 (емк.)

-

Таблица 7 -Измерение реактивной мощности

Значение тока

Коэффициент мощности sin ф (инд., емк.)

Предел допускаемой относительной погрешности, %, для счетчиков классов точности

1

2

от 0,051б до 0,11б

1,00

±1,5

±2,5

от 0,11б до 1Imax

1,00

±1,0

±2,0

от 0,11б до 0,21б

0,50

±1,5

±2,5

от 0,21б до Imax

0,50

±1,0

±2,0

от 0,21б до Imax

0,25

±1,5

±2,5

Таблица 8 - Пределы допускаемых погрешностей при измерении параметров качества электроэнергии по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S и B.

Наименование характеристики

Значение характеристики

Напряжение:  относительная погрешность измерения

напряжения в рабочем диапазоне, %, не более

0,5

Частота: абсолютная погрешность измерения частоты в рабочем диапазоне, Гц, не более

±0,05

Таблица 9 - Основные технические характеристики

Наименование характеристики

Значение

Полная мощность, потребляемая в цепи тока при базовом токе, ВА, не более

0,05

Полная (активная) мощность, потребляемая в цепи напряжения, В • А (Вт), не более

При наличии модема полная (активная) мощность, В • А (Вт), не более

2 (1)

10 (4)

Габаритные размеры счетчиков (высотахширинахглубина):

- для крепления винтами (рисунок 2), мм, не более

- для крепления винтами (рисунок 1, 3, 4), мм, не более

- для установки на рейку ТН-35 (рисунок 5-7), мм, не более

- для установки на опору ЛЭП (рисунок 8), мм, не более

220x140x130 210x130x70 130x120x70 260x180x90

Масса счетчика:

- для крепления винтами, кг, не более

- для установки на рейку ТН-35, кг, не более

- для установки на опору ЛЭП, кг, не более

1,5

1,1

1,9

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не более

- атмосферное давление, кПа

от -40 до +70 90 при 30 °С от 84 до 107

Средний срок службы, лет

30

Средняя наработка на отказ, ч

280 000

Знак утверждения типа

наносится лазерной гравировкой на лицевую панель счетчика или щиток счётчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации и паспорт типографским способом.

Комплектность

Таблица 10 - Комплектность счетчиков электрической энергии ЛЕ-2

Наименование

Обозначение

Количество

Счетчики электрической энергии ЛЕ-2

1 шт.

Паспорт

ЛЕЭЛ.411152.003 ПС

1 экз.

Руководство по эксплуатации

ЛЕЭЛ.411152.003 РЭ

1 экз.

Методика поверки

ЛЕЭЛ.411152.003 МП

1 экз.

Сведения о методах измерений

приведены в руководстве по эксплуатации ЛЕЭЛ.411152.003 РЭ «Счетчики электрической энергии однофазные ЛЕ-2» п.1.5.2.

Нормативные документы

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока.

Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока.

Частные требования. Часть 23. Статические счетчики реактивной энергии

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии

ТУ ЛЕЭЛ.411152.003 Счетчики электрической энергии однофазные ЛЕ-2. Технические условия

Другие Счетчики электроэнергии

82149-21
СКВТ-Ф61 ME Счетчики электрической энергии постоянного тока электронные
Общество с ограниченной ответственностью "Метрикс Европа" (ООО "Метрикс Европа"), г. Санкт-Петербург
Счетчики электрической энергии постоянного тока электронные СКВТ-Ф61 ME (далее - счетчики) предназначены для измерения и учета электрической энергии в режиме потребления (прямом) или в режиме потребления и возврата (прямом и реверсивном) на электропо...
82190-21
НАРТИС-101 Счетчики электрической энергии однофазные многотарифные
Общество с ограниченной ответственностью "Завод НАРТИС" (ООО "Завод НАРТИС"), г. Череповец
Счетчики электрической энергии однофазные многотарифные НАРТИС-101 (далее счётчики) предназначены для измерений активной и реактивной энергии прямого и обратного направлений нарастающим итогом по тарифным зонам суток и активной и реактивной мощности...
82236-21
СЭБ-1ТМ.04Т Счетчики электрической энергии многофункциональные
Общество с ограниченной ответственностью "ТехноЭнерго" (ООО "ТЭ"), г. Нижний Новгород
Счетчики предназначены для измерения и многотарифного коммерческого или технического учета активной и реактивной энергии прямого и обратного направления в однофазных двухпроводных сетях переменного тока при непосредственном подключении к сети.
82254-21
серии PM…R Счетчики электрической энергии
Schneider Electric India Pvt. Ltd., Индия
Счетчики электрической энергии серии PM...R (далее - счётчики) предназначены для измерений и учета активной, реактивной и полной энергии прямого и обратного направления, коэффициента мощности, частоты, тока, напряжения в 3х- и 4х-проводных цепях пере...
82467-21
Альфа А1700 Счетчики электрической энергии трехфазные
Общество с ограниченной ответственностью "Систем Сенсор Технологии" (ООО "ССТ"), Липецкая обл., село Казинка
Счетчики электрической энергии трехфазные Альфа А1700 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии, и мощности в цепях переменного тока в однотарифном и многотарифном режимах.
