Измерители уровня емкостные ЭСКОРТ ТД-BLE
| Номер в ГРСИ РФ: | 82229-21 |
|---|---|
| Производитель / заявитель: | ООО "Техавтоматика", г. Казань |
Измерители уровня емкостные ЭСКОРТ ТД-BLE предназначены для измерений уровня топлива в топливных баках транспортных средств и стационарных емкостях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 82229-21 |
| Действует | по 12.07.2026 |
| Наименование | Измерители уровня емкостные |
| Модель | ЭСКОРТ ТД-BLE |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8c15a364-ebab-280d-a129-3cb03dae98d4 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика"), г. Казань
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 754 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
82229-21: Описание типа
2024-82229-21.pdf
|
Скачать | 352.7 КБ | |
|
82229-21: Методика поверки
2022-mp82229-21.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Измерители уровня емкостные ЭСКОРТ ТД-BLE предназначены для измерений уровня топлива в топливных баках транспортных средств и стационарных емкостях.
Описание
Принцип действия измерителей уровня емкостных ЭСКОРТ ТД-BLE состоит в преобразовании электрической емкости чувствительного элемента, изменяющейся пропорционально уровню топлива, в цифровой код для передачи по протоколу ЭСКОРТ ТД-BLE по радиоканалу BluetoothLE.
Измерители уровня емкостные ЭСКОРТ ТД-BLE состоят из чувствительного элемента и корпуса, в котором размещены микроконтроллер, генератор частоты.
Измерители уровня емкостные ЭСКОРТ ТД-BLE изготавливаются с различной длиной чувствительного элемента.
К данному типу измерителей уровня емкостных ЭСКОРТ ТД-BLE относятся два исполнения: исполнение 1 и исполнение 2, которые отличаются друг от друга корпусом.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом печати на корпусе под крышкой в месте, указанном на рисунке 1.
Нанесение знака поверки на измерители уровня емкостные ЭСКОРТ ТД-BLE не предусмотрено.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.

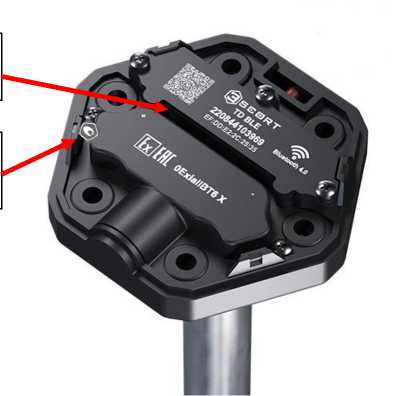

Место нанесения знака утверждения типа
Место нанесения серийного номера
Исполнение 1
Место нанесения серийного номера
Место нанесения знака утверждения типа
Исполнение 2
Рисунок 1 - Общий вид средства измерений

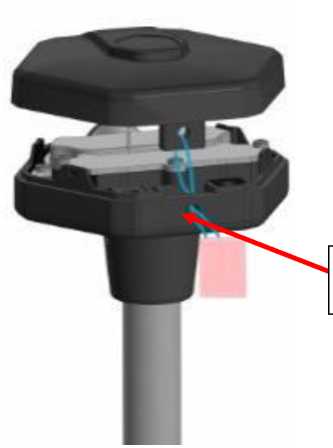

Исполнение 1

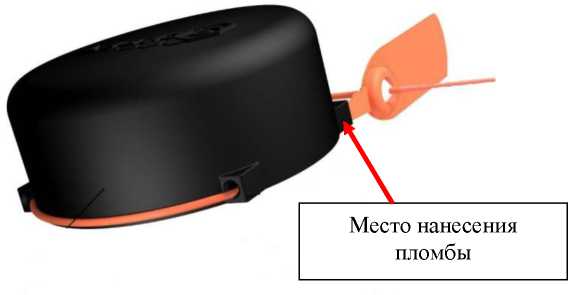

Место нанесения пломбы

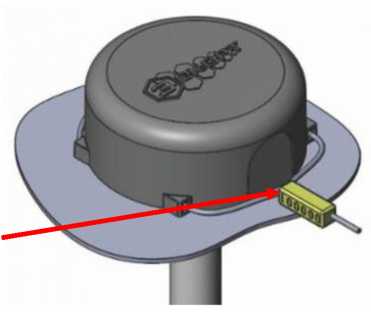

Исполнение 2
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение состоит из ПО DFU-130, встроенного в измерители уровня емкостные ЭСКОРТ ТД-BLE и выполняющего функции измерений электрической емкости чувствительного элемента, изменяющейся пропорционально уровню топлива, и преобразования этого значения в цифровой код для передачи по протоколу ЭСКОРТ ТД-BLE по радиоканалу BluetoothLE, и автономного ПО для ПЭВМ на базе операционной системы Windows и для мобильных устройств на базе операционной системы Android Эскорт Конфигуратор, выполняющего функции настройки измерителя уровня емкостного ЭСКОРТ ТД-BLE и отображения измеренных значений уровня.
Влияние программного обеспечения не приводит к выходу метрологических характеристик измерителей уровня емкостных ЭСКОРТ ТД-BLE за пределы допускаемых значений.
Идентификационные данные ПО измерителей уровня емкостных
ЭСКОРТ ТД-BLE отображаются на мониторе ПЭВМ или на мобильных устройствах на базе операционной системы Android.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационное данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DFU-130 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.2.0 |
|
Цифровой идентификатор ПО (контрольная сумма) |
0xc15e3e99 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Таблица 2 - Идентификационное данные автономного программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Windows |
Android | |
|
Идентификационное наименование ПО |
Эскорт Конфигуратор |
Configurator Escort |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.2.36 |
не ниже 1.0.34 |
|
Цифровой идентификатор ПО (контрольная сумма) |
62AD1113 |
0xE162F43B |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 | |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня в зависимости от длины чувствительного элемента, мм - транспортные средства - стационарные емкости |
от 0 до 2500 от 0 до 6000 |
|
Длина чувствительного элемента, мм |
от 150 до 6000 |
|
Пределы допускаемой приведенной погрешности измерений уровня к диапазону измерений, % |
±1 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Параметры электрического питания: - номинальное напряжение элемента питания, В |
3,6 | |
|
Ток потребления, мА, не более |
30 | |
|
Потребляемая мощность, Вт, не более |
0,4 | |
|
Степень защиты корпуса от проникновения пыли и влаги по ГОСТ 14254-2015 |
IP69S | |
|
Маркировка взрывозащиты |
0Ex ia IIB T6 X | |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 25 °С, % - атмосферное давление, кПа |
от -45 до +50 от 45 до 80 от 84 до 106,7 | |
|
Г абаритные размеры, мм, не более - длина - ширина - высота |
Исполнение 1 |
Исполнение 2 |
|
90 90 38+L1) |
88 97 33+L1) | |
|
Масса, кг, не более |
0,5+0,4-L1) | |
|
1) L - длина чувствительного элемента, м | ||
Знак утверждения типа
наносится на корпус измерителей уровня емкостных ЭСКОРТ ТД-BLE методом печати, на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель уровня емкостной |
ЭСКОРТ ТД- BLE |
1 шт. |
|
Комплект монтажный1) |
— |
1 шт. |
|
Руководство по эксплуатации |
РЭ 26.51.52-005-59320438-19 |
1 экз. |
|
Паспорт |
ПС 26.51.52-005-59320438-19 |
1 экз. |
|
1) В соответствии с заказом | ||
Сведения о методах измерений
приведены в п. 2.2 «Метод измерений» руководства по эксплуатации
РЭ 26.51.52-005-59320438-19.
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов» (часть 1);
ТУ 26.51.52-005-59320438-19 Измерители уровня емкостные ЭСКОРТ ТД- BLE. Технические условия.
