Измерители длины кабельных изделий ИД
| Номер в ГРСИ РФ: | 82276-21 |
|---|---|
| Производитель / заявитель: | ООО "НПО Редвилл", г. Томск |
Измерители длины кабельных изделий ИД (далее - измерители) предназначены для измерения длины кабельных изделий.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 82276-21 | ||||||||||||||||||||||||
| Действует | по 19.07.2031 | ||||||||||||||||||||||||
| Наименование | Измерители длины кабельных изделий | ||||||||||||||||||||||||
| Модель | ИД | ||||||||||||||||||||||||
| Модификации |
ИД-5 ИД-25 ИД-25К ИД-30 ИД-50 ИД-50К ИД-110 |
||||||||||||||||||||||||
| Приказы |
№687 от
09.04.2026
— О продлении срока действия утвержденных типов средств измерений
№2042 от
08.10.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | e3288ee4-610a-4173-a291-c1763ef66660 | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
ООО «НПО Редвилл», РОССИЯ, 634050, Томская область, г. Томск, пр. Ленина 30/2, пом. 159
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
МП 516-2026 ГСИ. Измерители длины кабельных изделий ИД. Методика поверки
(с 08.10.2026)
МП 429-2021 ГСИ. Измерители длины кабельных изделий ИД. Методика поверки
(по 08.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 469 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 22.10.2026 |
Поверители
Скачать
|
82276-21: Описание типа
2021-82276-21.pdf
|
Скачать | 491.4 КБ | |
|
82276-21: Методика поверки
2021-mp82276-21.pdf
Файл устарел
|
Скачать | 2.4 MБ | |
|
82276-21: Описание типа
2021-82276-21-1.pdf
Файл устарел
|
Скачать | 491.4 КБ | |
|
82276-21: Методика поверки
2021-mp82276-21-1.pdf
Файл устарел
|
Скачать | 2.4 MБ | |
|
82276-21: Методика поверки
МП 429-2021
2021-mp82276-21-2.pdf
Файл устарел
|
Скачать | 2.4 MБ | |
|
82276-21: Описание типа
2026-82276-21.pdf
|
Скачать | 507.6 КБ | |
|
82276-21: Методика поверки
МП 516-2026
2026-mp82276-21.pdf
|
Скачать | 3 MБ | |
|
82276-21: Методика поверки
МП 429-2021
2021-mp82276-21-3.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Измерители длины кабельных изделий ИД (далее - измерители) предназначены для измерения длины кабельных изделий.
Описание
Измерители представляют собой измерительную установку, содержащую электромеханическое метражное устройство (далее - МУ) и универсальный электронный счётчик длины СДУ-1 (далее - счётчик).
МУ содержит импульсный датчик (энкодер), вырабатывающий известное число импульсов на каждый полный оборот мерного колеса. Счётчик воспринимает импульсы датчика, и по их количеству и частоте следования рассчитывает и отображает на индикаторе длину кабельного изделия.
Измерение длины происходит в процессе движения кабельного изделия через метражное устройство измерителей при соприкосновении с мерным колесом в ИД-5, ИД-25К, ИД-50К или с зубчатыми шкивами, объединёнными ременной передачей, в ИД-25, ИД-30, ИД-50 и ИД- 110.
Считывание информации с измерителей выполняют визуально с индикаторов счётчика или удаленно с помощью устройств, подключенных к измерителю через цифровые интерфейсы.
Измерители выпускаются в следующих модификациях: ИД-5, ИД-25, ИД-25К, ИД-30, ИД-50, ИД-50К, ИД-110. Модификации отличаются допускаемым диаметром измеряемого кабельного изделия и конструктивным исполнением.
Обозначение модификации измерителей складывается из позиций: ИД-Х, где Х - значение допускаемого диаметра кабельного изделия, выраженного в миллиметрах (для ИД- 25, ИД-25К, ИД-30, ИД-50, ИД-50К, ИД-110).
Конструкция счётчиков обеспечивает ограничение доступа ко внутренним элементам, влияющим на метрологические характеристики. Пломбы в виде наклеек наносят на рёбра счётчика с захватом задней панели и боковой грани счётчика согласно рисунку 1.
места
нанесения пломб
Рисунок 1 - Схема пломбировки от несанкционированного доступа
Заводской номер наносится на маркировочные таблички измерителя, МУ и счетчика, входящих в состав измерителя, методом металлографии. Формат заводского номера «ХХХХХ» в соответствии с рисунком 2.
ИД-25
2026 г Зав. № 26034
НПО Редвилл www.redwill.ru
Рисунок 2 - Маркировочная табличка для измерителя длины «ИД»
СдУ-1
+ 2026 г. Зав. № 26034 +
НПО Редвилл www.redwill.ru
Рисунок 3 - Маркировочная табличка для универсального счетчика длины «СДУ»
МУ-25
+ 2026 г. Зав. № 26034 +НПО Редвилл www.redwill.ru
Рисунок 4 - Маркировочная табличка для метражного устройства «МУ»
Знак поверки на измерители не наносится.
Общий вид измерителей длины кабельных изделий ИД представлен на рисунках 5-11.

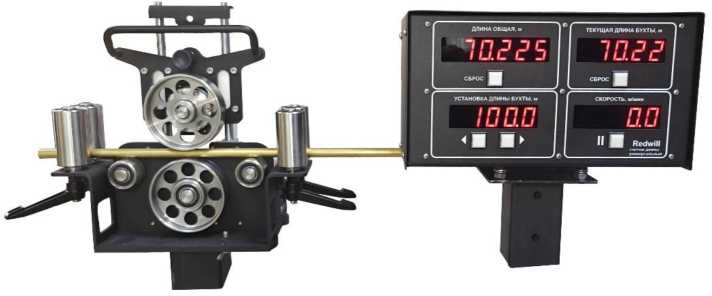

Рисунок 5 - Общий вид измерителей модификации ИД-5

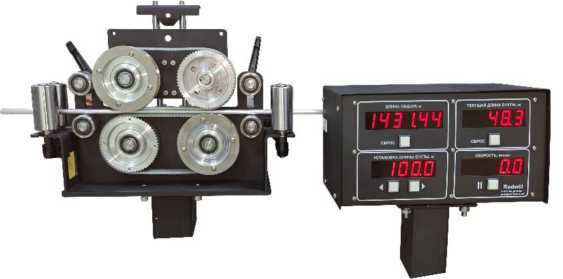

Рисунок 6 - Общий вид измерителей модификации ИД-25

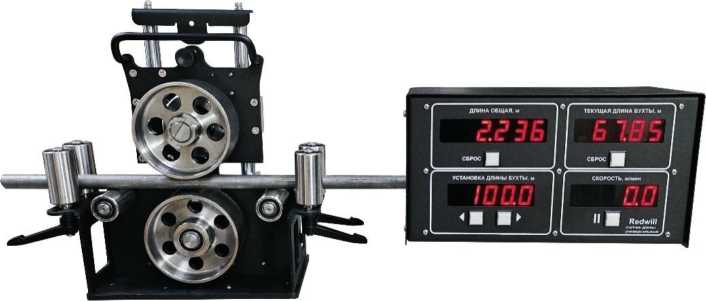

Рисунок 7 - Общий вид измерителей модификации ИД-25К

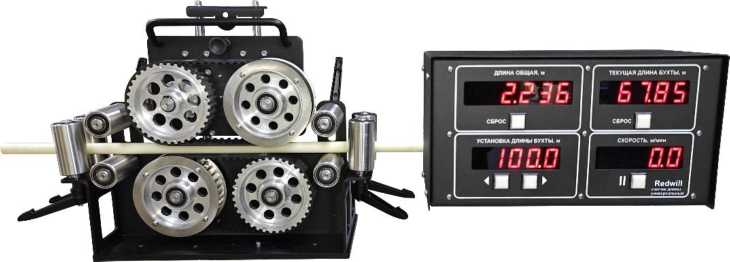

Рисунок 8 - Общий вид измерителей модификации ИД-30
Рисунок 9 - Общий вид измерителей модификации ИД-50

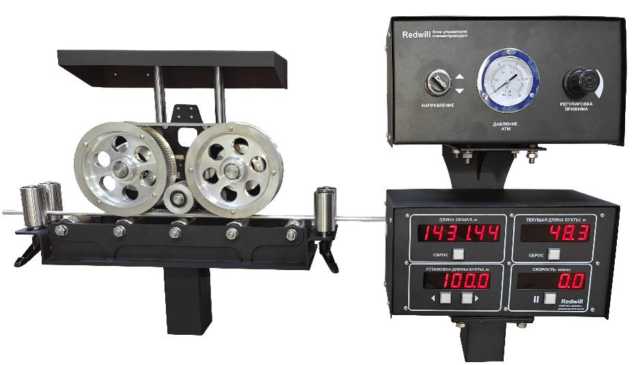

Рисунок 10 - Общий вид измерителей модификации ИД-50К

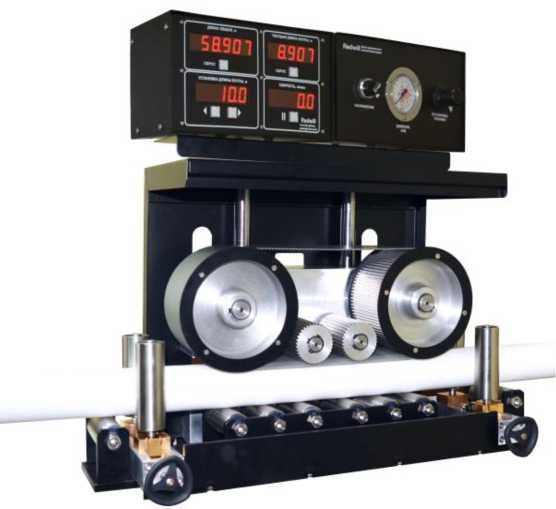

Рисунок 11 - Общий вид измерителей модификации ИД-110
Программное обеспечение
Измерители имеют встроенное и полностью метрологически значимое программное обеспечение (ПО). ПО идентифицируется автоматически при включении измерителей посредством вывода на индикатор счётчика идентификационного наименования и номера версии ПО в соответствии с таблицей 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
1.01 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.01 |
|
Цифровой идентификатор ПО |
_ |
ПО предназначено для обработки сигналов энкодера с последующим пересчётом в единицы длины, хранения программ и последних результатов измерений длины в энергонезависимой памяти, отображения данных на индикаторе счётчика, управления дискретными выходами и для связи с внешними устройствами посредством цифровых интерфейсов.
В измерителях предусмотрена аппаратная защита ПО от преднамеренных и непреднамеренных изменений, реализованная изготовителем на этапе производства посредством установки системы защиты микроконтроллера от чтения, записи и изменения микропрограммы. Для предотвращения несанкционированного вскрытия и доступа к микроконтроллеру изготовителем проводится опломбирование корпуса электронного счётчика длины СДУ-1. Доступ к сервисным функциям введения конструктивных параметров метражных устройств и поправки, выполняемых микроконтроллером, защищён паролем.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики измерителей нормированы с учётом влияния ПО.
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
З |
начение |
|
ИД-5 ИД- ИД- Д 25К 50К |
ИД-25 ИД-30 ИД-50 ИД-110 | |
|
Диапазон измерений длины, м |
от 0,000 до 999 9991) | |
|
Пределы допускаемой относительной погрешности измерений длины, % |
± 0,2 | |
|
Цена единицы наименьшего разряда, м |
0,001; 0,01; 0,1; 11) | |
|
1)В измерителях реализован алгоритм индикации с плавающей запятой, который подразумевает её сдвиг вправо по мере заполнения индикатора счётчика до полного её исчезновения при измерении длин более 99 999,9 м. | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификации | ||||||
|
ИД-5 |
ИД-25К |
ИД-50К |
ИД-25 |
ИД-30 |
ИД-50 |
ИД-110 | |
|
Допускаемый диаметр кабельного изделия, мм |
не менее 0,1 |
от 0,1 до 25 |
от 3 до 50 |
от 1 до 25 |
от 1 до 30 |
от 3 до 50 |
от 5 до 110 |
|
Габаритные размеры метражного устройства, не более, мм -длина - высота - ширина |
140 120 80 |
310 310 180 |
370 400 260 |
410 350 195 |
430 370 195 |
610 480 260 |
700 460 800 |
|
Габаритные размеры счётчика, мм, не более - длина - высота - ширина |
320 210 190 | ||||||
|
Масса метражного устройства, кг, не более |
2 |
12 |
20 |
25 |
25 |
40 |
70 |
|
Масса счётчика, кг, не более |
5 | ||||||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре плюс 45 °С, %, не более - атмосферное давление, кПа |
от +15 до +45 95 от 96 до 104 | ||||||
|
Параметры электрического питания: - напряжение переменного тока, Вт - частота переменного тока, Гц |
220±22 50±1 | ||||||
|
Масса блока управления пневмоприводом, кг, не более |
5 | ||||||
|
Потребляемая мощность, Вт, не более |
10 | ||||||
|
Полная мощность, В^А, не более |
30 | ||||||
|
Наличие и тип цифровых интерфейсов |
RS-485 (Modbus RTU) до 2х шт.1), RS-485 (Profibus-DP)1), Ethernet (Modbus TCP)1) | ||||||
|
Наименование характеристики |
Значение для модификации | ||||||
|
ИД-5 |
ид-25К |
ИД-50К |
ИД-25 |
ИД-30 |
ИД-50 |
ИД-110 | |
|
Наличие и назначение дискретных выходов и входов: - окончание намотки бухты - команда на маркировку изделия - сброс длины (выход) - окончание намотки бухты предвар. - сброс длины (вход) - дублирование импульсов фаз А, В энкодера |
сухие контакты (реле)2) сухие контакты (реле)2) сухие контакты (реле)2) сухие контакты (реле)2) импульс напряжения (12-24 В), сухой контакт3) открытый коллектор 4) | ||||||
|
1)Поставляется по отдельному заказу. ^Коммутируемое напряжение переменное или постоянное - не более 40 В при токе не более 0,2 А. Конфигурирование выходов осуществляется в системном меню. 3)Импульс прямоугольной формы с активным высоким уровнем напряжения от 12 В до 24 В длительностью от 10 мс до 100 мс. Ток потребления по входу не более 0,01 А. Или сухой контакт (устанавливается в системном меню). Возможен сброс счётчика общей длины счётчика бухты или сразу обоих (устанавливается в системном меню). ^Нагрузочная способность выхода до 0,05 А при постоянном напряжении не более 30 В. | |||||||
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и металлографическим способом на маркировочную табличку.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Метражное устройство МУ-Х |
_ |
11) шт. |
|
Счётчик электронный СДУ -1 |
_ |
1 шт. |
|
Комплект кабелей: кабель сетевого питания; кабель связи |
_ |
1 шт. |
|
ЗИП: плавкий предохранитель 2А |
_ |
1 шт. |
|
Измерители длины кабельных изделий ИД. Методика поверки |
_ |
1 экз. |
|
Измерители длины кабельных изделий ИД. Руководство по эксплуатации |
_ |
1 экз. |
|
Измерители длины кабельных изделий ИД. Паспорт |
_ |
1 экз. |
|
Кронштейн для установки счётчика СДУ -1 и блока управления пневмоприводом |
_ |
12) шт. |
|
Стойка счётчика Ст1-0 |
_ |
13) шт. |
|
Промышленный интерфейс RS-485 |
_ |
13) шт. |
|
Промышленный интерфейс Ethernet |
_ |
13) шт. |
|
Промышленный интерфейс Profibus |
_ |
13) шт. |
|
Пневмопривод с блоком управления пневмоприводом |
_ |
14) шт. |
|
Стойка метражного устройства Ст3-1 |
_ |
15) шт. |
|
Наименование |
Обозначение |
Количество |
|
Стойка метражного устройства Ст4-1 |
_ |
15) шт. |
|
1)МУ-Х - модель метражного устройства МУ-5, МУ-25, МУ-25К, i |
МУ-30, МУ-50, | |
|
МУ-50К или МУ-110 согласно выбранной модификации измерителя. 2)Поставляется по отдельному заказу только для ИД-25, ИД-25К, |
ИД-30, ИД-50 | |
|
и ИД-50К, для ИД-5 не поставляется. 3)Поставляется по отдельному заказу. 4)Входит в комплект поставки ИД-50, ИД-110, для ИД-25, ИД-25К, ИД-30, ИД-50К | ||
|
поставляется по отдельному заказу, для ИД-5 не поставляется. 5)Стойка Ст4-1 поставляется по отдельному заказу для ИД-110, |
стойка Ст3-1 | |
|
поставляется по отдельному заказу для ИД-5, ИД-25, ИД-25К, ИД-30, ИД-50 |
и ИД-50К. | |
Сведения о методах измерений
приведены в руководстве по эксплуатации в разделе 3.3 «Использование измерителей».
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29.12.2018
ТУ 26.51.64-001-61228183-2020 «Измерители длины кабельных изделий ИД. Технические условия»
