Манометры цифровые МО-05М
| Номер в ГРСИ РФ: | 82489-21 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | ООО "Гидрогазкомплект", г.Москва |
Манометры цифровые МО-05М предназначены для измерений избыточного давления, атмосферного давления, температуры и относительной влажности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 82489-21 |
| Действует | по 04.08.2026 |
| Наименование | Манометры цифровые |
| Модель | МО-05М |
| Модификации |
Исполнение 1 Исполнение 2 Исполнение 3 Исполнение 4 Исполнение 4МС Исполнение 5 Исполнение 5МС Исполнение 6 Исполнение 6МС Исполнение 7 Исполнение 7МС Исполнение 8 Исполнение 8МС |
| Приказы |
№622 от
31.03.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b171dcec-65e3-d2fb-0d2d-d05820cd397b |
Производитель / Заявитель
ООО «ГГК», РОССИЯ, 115230, г. Москва, Электролитный пр-д, д. 3
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
РТ-МП-7434-443-2020 ГСИ. Манометры цифровые МО-05М. Методика поверки.
|
| Межповерочный интервал / Периодичность поверки |
2 года
для манометров с пределами допускаемой погрешности ±0,1; ±0,15; ±0,25 и ±0,4 %
1 год
для манометров с пределами допускаемой погрешности ±0,02; ±0,025; ±0,05 % и для исполнений 4МС, 5МС, 6МС, 7МС, 8МС
|
| Зарегистрировано поверок |
2771
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2761 (100%) |
| Неуспешных поверок (СИ непригодно) | 10 (0 %) |
| Актуальность информации | 19.04.2026 |
Поверители
Скачать
|
82489-21: Описание типа
2024-82489-21.pdf
|
Скачать | 1.7 MБ | |
|
82489-21: Методика поверки
2021-mp82489-21.pdf
Файл устарел
|
Скачать | 2 MБ | |
|
82489-21: Описание типа
2026-82489-21.pdf
|
Скачать | 1 MБ | |
|
82489-21: Методика поверки
РТ-МП-7434-443-2020
2021-mp82489-21-1.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Манометры цифровые МО-05М предназначены для измерений избыточного давления, атмосферного давления, температуры и относительной влажности.
Описание
Принцип действия манометров цифровых МО-05М в режиме измерения давления основан на упругой деформации чувствительного элемента. Измеряемое давление, воздействующее на мембрану измерительного блока, преобразуется в силу, передаваемую на чувствительный элемент тензопреобразователя. Под действием этой силы упругий элемент тензопреобразователя деформируется, изменяя сопротивление расположенных на нем тензорезисторов. Электронный блок преобразует это изменение сопротивления и отображает количественное значение измеренного давления на встроенном жидкокристаллическом (далее по тексту - ЖК) или светодиодном дисплее.
Манометры цифровые МО-05М имеют следующие исполнения, отличающиеся погрешностью, количеством поддиапазонов и конструктивными особенностями:
Исполнение 1. Манометры состоят из терминала со светодиодным дисплеем и съемной измерительной головки (далее по тексту - ИГ). ИГ имеет 2 способа крепления к терминалу: стопорный винт или накидная гайка. Количество поддиапазонов до 6, в зависимости от диапазона измерений.
Исполнение 2. Манометры состоят из терминала со светодиодным дисплеем
и не съемной ИГ типа «улитка». Количество поддиапазонов - 5.
Исполнение 3. Манометры состоят из терминала со светодиодным дисплеем
и не съемной ИГ. Количество поддиапазонов до 6, в зависимости от диапазона измерений.
Исполнения 4 и 4МС. Манометры состоят из терминала с ЖК-дисплеем и не съемной ИГ типа «улитка». Количество поддиапазонов - 5.
Исполнения 5 и 5МС. Манометры состоят из терминала с ЖК-дисплеем и съемной ИГ. ИГ имеет 2 способа крепления к терминалу: стопорный винт или накидная гайка. Количество поддиапазонов до 6, в зависимости от диапазона измерений.
Исполнения 6 и 6МС. Манометры состоят из терминала с ЖК-дисплеем и не съемной ИГ. Количество поддиапазонов до 6, в зависимости от диапазона измерений.
Исполнения 7 и 7МС. Манометры состоят из терминала с ЖК-дисплеем и не съемной ИГ. Количество диапазонов измерений - 1.
Исполнения 8 и 8МС. Манометры состоят из терминала с ЖК-дисплеем и съемной ИГ. ИГ имеет 2 способа крепления к терминалу: стопорный винт или накидная гайка. Количество диапазонов измерений - 1.
Съемные ИГ являются взаимозаменяемыми при соответствии метрологических характеристик (для исполнения 1) и способа крепления (для исполнений 1, 5, 5МС, 8 и 8МС).
Для манометров исполнений 1, 5, 5МС, 8, 8МС допускается применение одного терминала с несколькими ИГ.
Манометры цифровые МО-05М исполнений 4МС, 5МС, 6МС, 7МС и 8МС имеют встроенную метеостанцию (далее по тексту- МС), и помимо избыточного давления измеряют атмосферное давление, температуру и относительную влажность окружающего воздуха. Манометры содержат три чувствительных элемента для измерений температуры, влажности и барометрического давления. Сигналы с чувствительных элементов снимаются один раз в 30 секунд, а затем в виде цифрового значения отображаются на дисплее манометра. Дисплей позволяет отображать только по одному из параметров МС помимо избыточного давления: атмосферное давление, относительную влажность или температуру, выбор которого осуществляется последовательным нажатием соответствующей кнопки.
Выбор поддиапазонов измерений манометров (кроме исполнений 7, 8, 7МС и 8МС) осуществляется при помощи функциональных кнопок в соответствии с руководством по эксплуатации.
Манометры цифровые МО-05М кислородного исполнения выпускаются с обозначением О2.
Нанесение знака поверки на средство измерений не предусмотрено. Информация о типе, исполнении, годе выпуска, изготовителе, и заводском номере в виде цифрового обозначения, состоящего из арабских цифр, однозначно идентифицирующая каждый экземпляр средства измерений, указываются на маркировочной табличке на задней крышке манометра (терминала). Для исполнений 1, 5, 5МС, 8, 8МС маркировка также наносится и на корпус ИГ, причем заводской номер ИГ может не совпадать с заводским номером терминала.

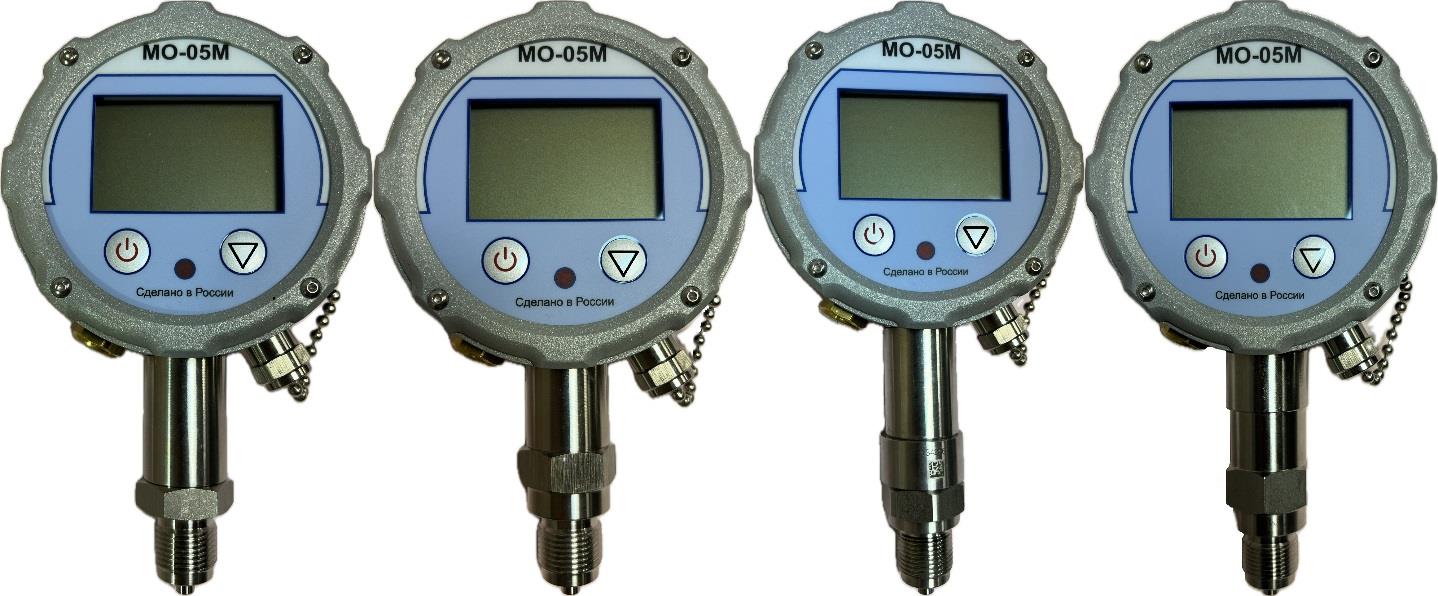

Общий вид манометров цифровых МО-05М приведен на рисунках с 1 по 6.
Места нанесения знака утверждения типа и заводского номера приведены на рисунках с 7 по 9.

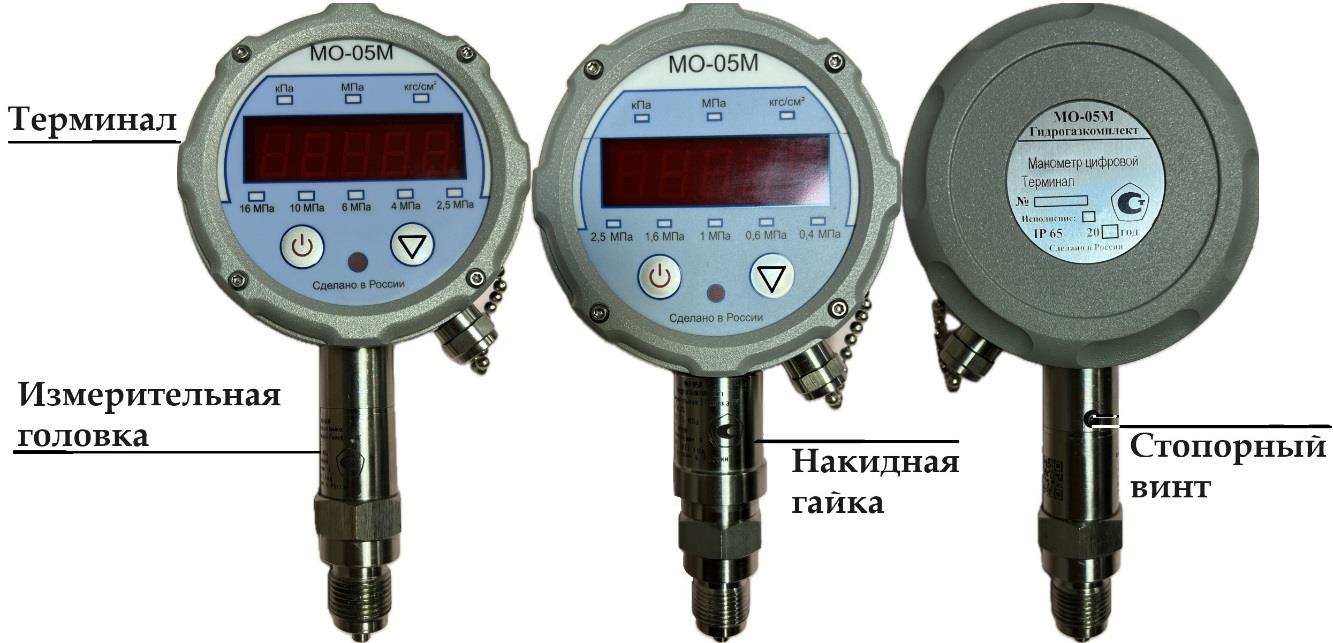

Рисунок 1 - Общий вид манометров исполнения 1

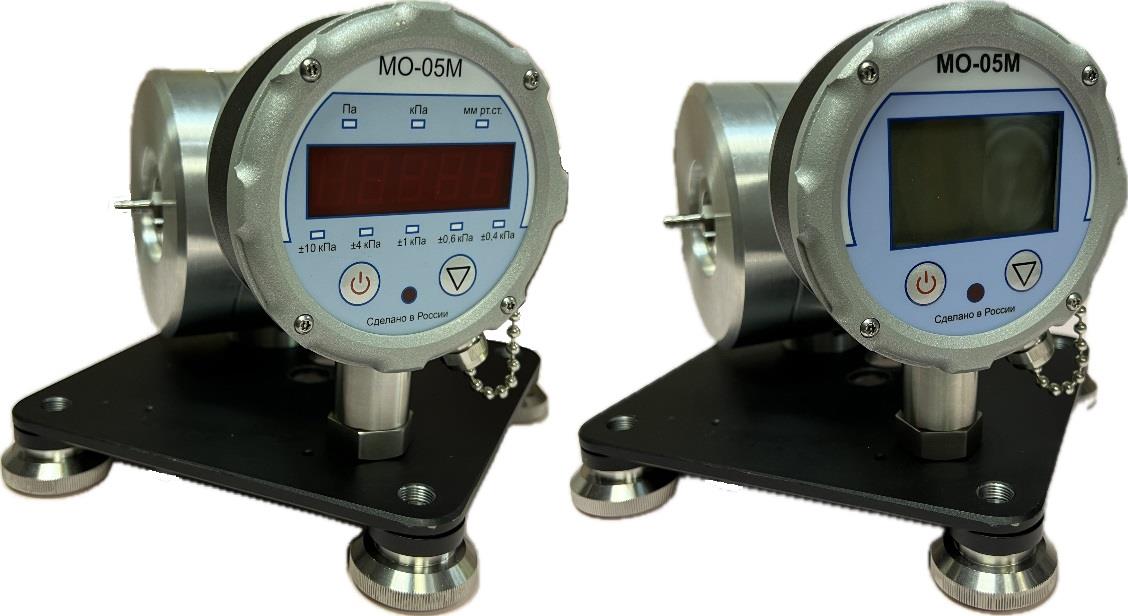

Рисунок 2 - Общий вид манометров исполнений 2, 4, 4МС

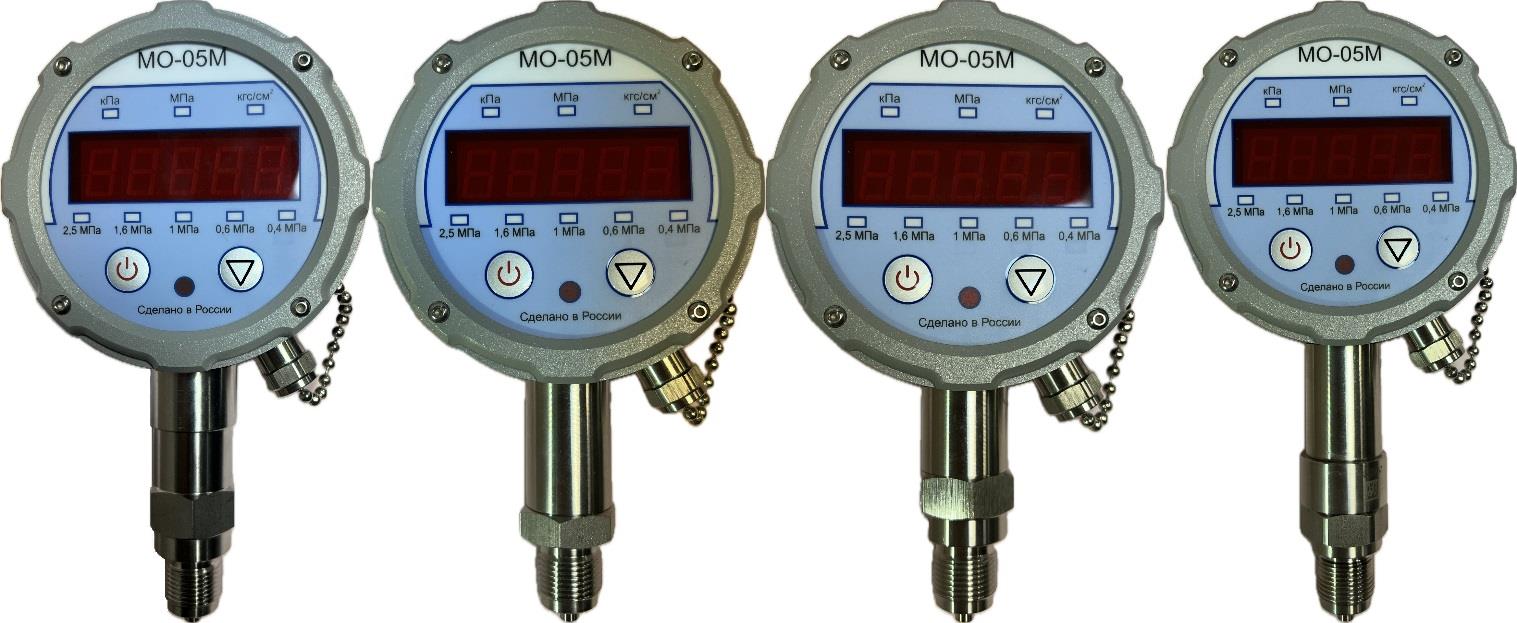

Рисунок 3 - Общий вид манометров исполнения 3

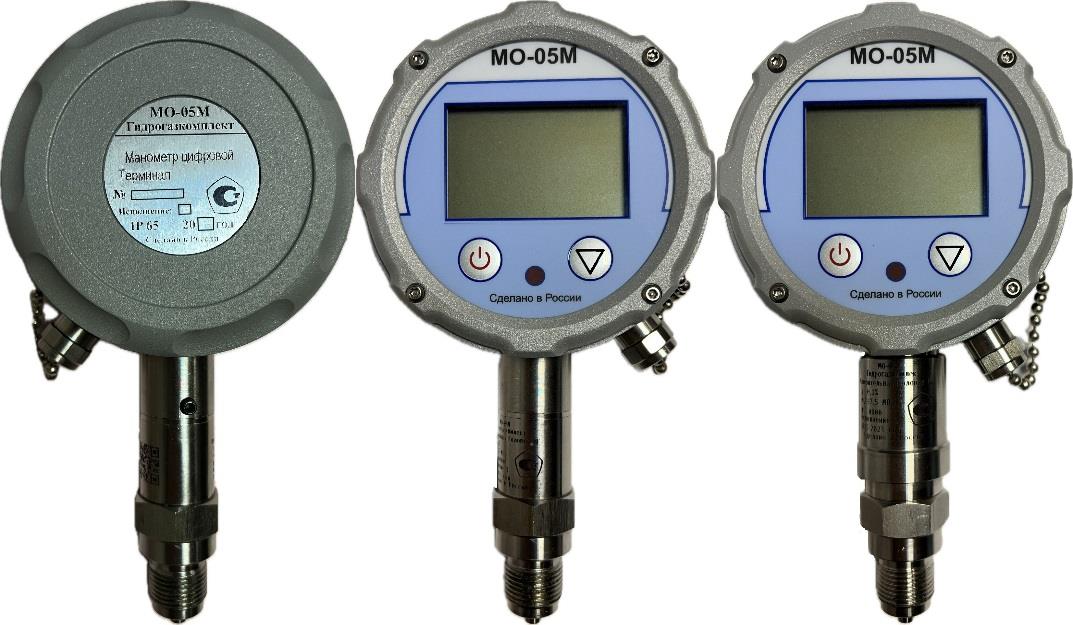

Рисунок 4 - Общий вид манометров исполнений 5, 5МС, 8, 8МС
Рисунок 5 - Общий вид манометров исполнений 6, 7

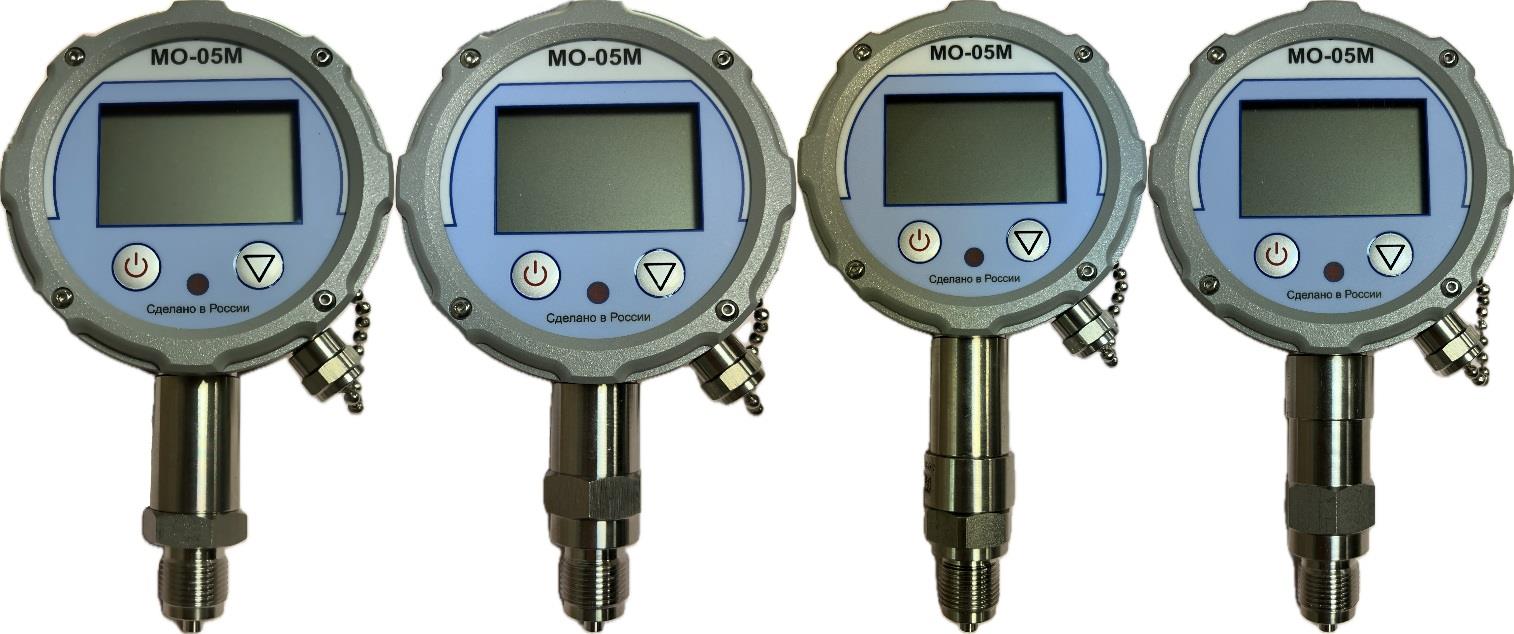

Рисунок 6 - Общий вид манометров исполнений 6МС, 7МС
Место нанесения заводского номера

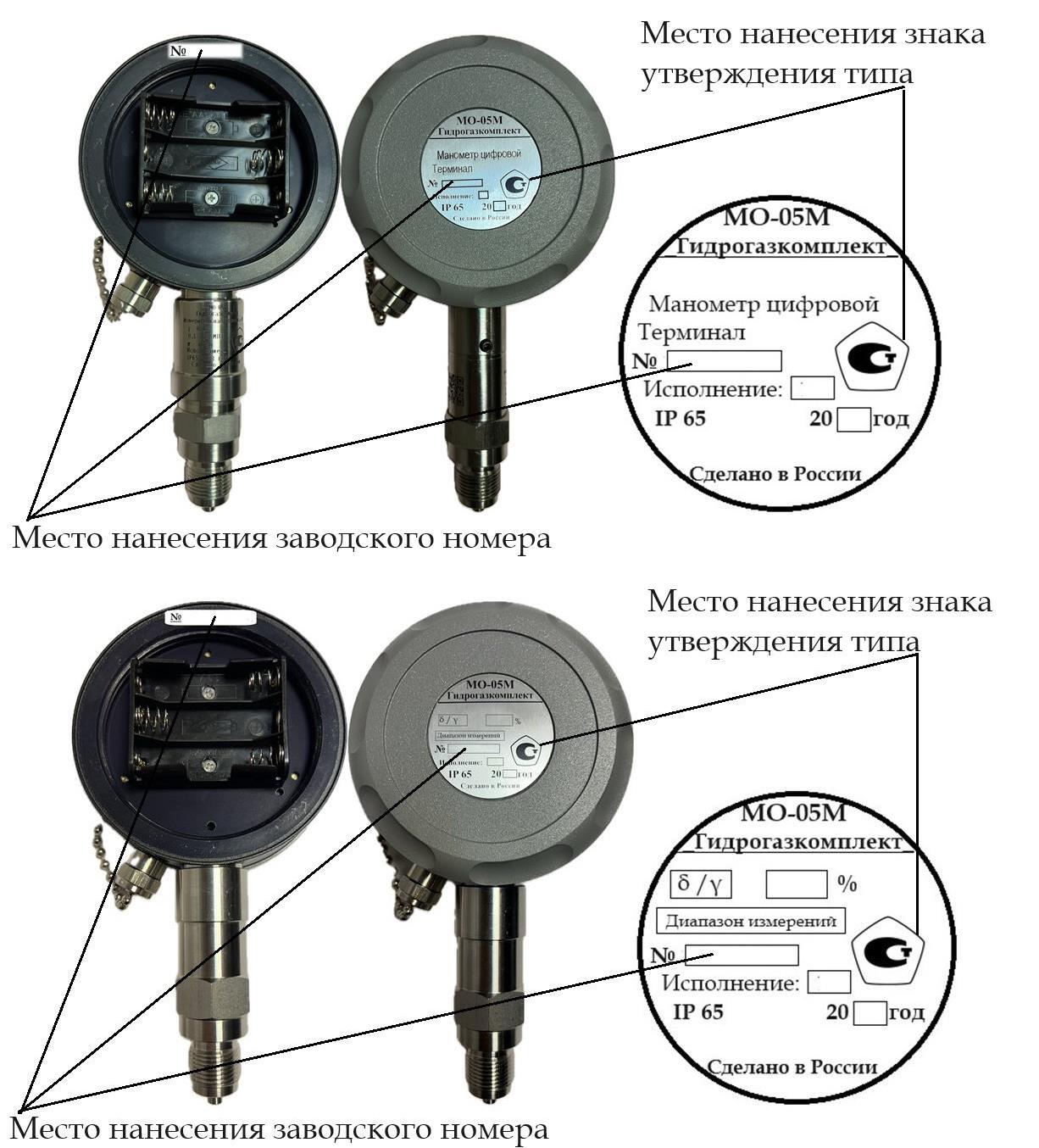

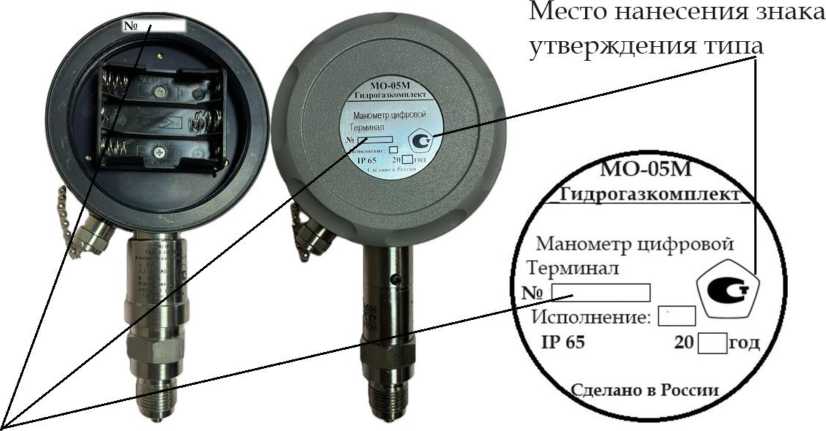

Рисунок 7 - Место нанесения знака утверждения типа и заводского номера для исполнений 1, 5, 5МС, 8, 8МС
Место нанесения заводского номера

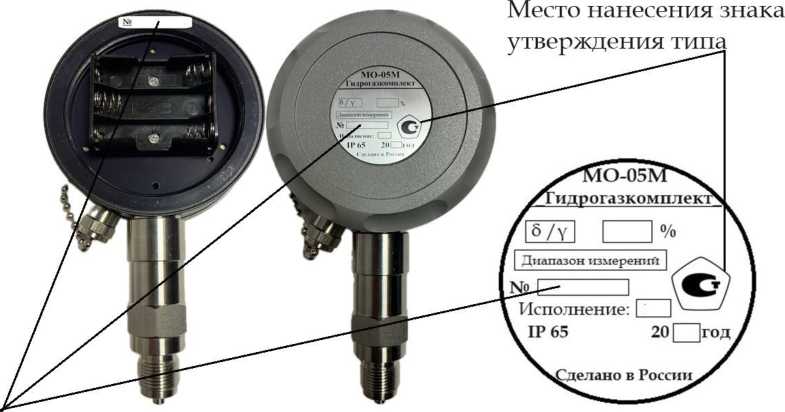

Рисунок 8 - Место нанесения знака утверждения типа и заводского номера для исполнений 2, 3, 4, 4МС, 6, 6МС, 7, 7МС

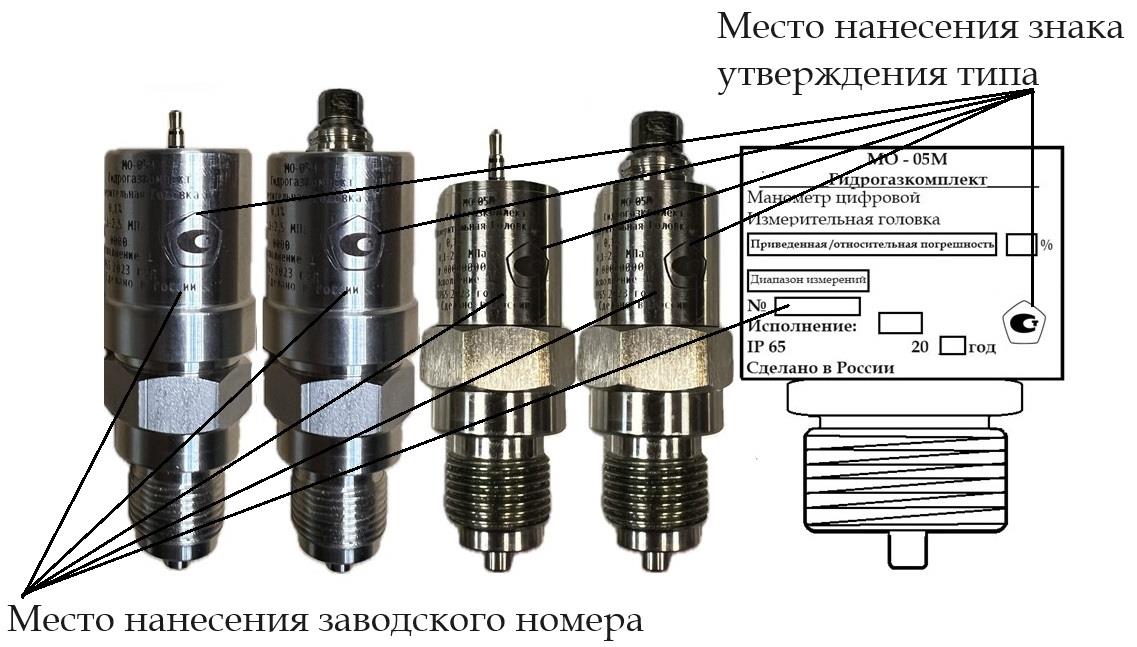

Рисунок 9 - Общий вид ИГ и место нанесения знака утверждения типа и заводского номера для исполнений 1, 5, 5МС, 8, 8МС
Пломбирование манометров цифровых МО-05М не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) манометров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится внутри аппаратных средств в энергонезависимой памяти. Программный код постоянен, средства и пользовательская оболочка для программирования или изменения ПО отсутствуют.
Внешнее программное обеспечение (ПО), предназначенное для взаимодействия манометра с компьютером, не оказывает влияния на метрологические характеристики манометров и служит для просмотра (печати) результатов измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
МО-05М |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.300 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики манометров цифровых МО-05М исполнений 1, 2, 3, 4, 4МС, 5, 5МС, 6 и 6МС
|
Наименование характеристики |
Значение |
|
Верхние пределы измерений, МПа1) |
от 0,002 до 100 |
|
Нижние пределы измерений, МПа1) |
от минус 0,1 до 0 |
|
Поддиапазоны измерений, МПа1) - разрежения - избыточного давления - давления-разрежения |
от минус 0,1 до 0 от (от 0 до 0,04) до (от 0 до 100) от (от минус 0,0004 до 0,0004) до (от минус 0,04 до 0,04) |
|
Пределы допускаемой приведенной погрешности, % от поддиапазона измерений - разрежения |
±0,025; ±0,05; ±0,1; ±0,15; ±0,25; ±0,4 |
|
- избыточного давления |
±0,02; ±0,025; ±0,05; ±0,1; ±0,15; ±0,25; ±0,4 |
|
- давления-разрежения |
±0,05; ±0,1; ±0,15; ±0,25; ±0,4 |
|
Дополнительная погрешность, вызванная отклонением температуры окружающей среды от диапазона температур от +21 до +25 °С в диапазоне рабочих температур, %/10 °С * |
0,8у |
|
*Для манометров с температурными диапазонами от -30 до +70 °С и от -10 до +70 °С. Манометры, выпускаемые с температурными диапазонами от +18 до +28 °С и от +5 до +50 °С, не имеют дополнительной погрешности. | |
|
Примечание. 1) В соответствии с заказом допускается изготовление манометров, отградуированных в других единицах измерения давления, допущенных к применению в РФ. Допускается нормирование пределов допускаемой погрешности на разных поддиапазонах измерений в пределах указанного ряда. Значения поддиапазонов и соответствующие им пределы допускаемой погрешности указываются в паспорте. | |
Таблица 3 - Метрологические характеристики манометров цифровых МО-05М исполнений 7,
7МС, 8 и 8МС
|
Наименование характеристики |
Значение |
|
Верхние пределы измерений, МПа1) |
от 0,25 до 100 |
|
Нижние пределы изменений, МПа1) |
минус 0,1; 0 |
|
Пределы допускаемой погрешности, % для положительного избыточного давления - приведенной к 15 % ВПИ (в диапазоне от 0 до 15 % ВПИ включ.) - относительной (в диапазоне св. 15 до 100 % ВПИ) для отрицательного избыточного давления - приведенной к верхнему пределу измерений |
±0,02; ±0,025; ±0,05; ±0,1; ±0,15; ±0,25; ±0,4 ±0,02; ±0,025; ±0,05; ±0,1; ±0,15; ±0,25; ±0,4 ±0,025; ±0,05; ±0,1; ±0,15; ±0,25; ±0,4 |
|
Дополнительная погрешность, вызванная отклонением температуры окружающей среды от диапазона температур от +21 до +25 °С в диапазоне рабочих температур, %/10 °С* |
0,85 |
|
*Для манометров с температурными диапазонами от -30 до +70 °С и от -10 до +70 °С. Манометры, выпускаемые с температурными диапазонами от +18 до +28 °С и от +5 до +50 °С не имеют дополнительной погрешности. Примечание. 1) В соответствии с заказом допускается изготовление манометров, отградуированных в других единицах измерения давления, допущенных к применению в РФ. Допускается нормирование пределов допускаемой погрешности из указанного ряда отдельно на отрицательное и положительное избыточное давление. Значения диапазонов измерений и соответствующие им пределы допускаемой погрешности указываются в паспорте. | |
Таблица 4 - Метрологические характеристики манометров цифровых МО-05М исполнений 4МС,
5МС, 6МС, 7МС и 8МС в режиме измерений условий окружающей среды
|
Наименование характеристики |
Значение |
|
Диапазон измерений атмосферного давления, мм рт.ст. |
от 600 до 800 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, мм рт.ст. |
±1,5 |
|
Диапазон измерений относительной влажности, % |
от 20 до 90 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % |
±7 |
|
Диапазон измерений температуры окружающего воздуха, °С |
от +5 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений температуры окружающего воздуха, °С |
±1 |
аблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Исп. 1, 5, 5МС, 8, 8МС |
Исп. 2, 4, 4МС |
Исп. 3, 6, 6МС, 7, 7МС | |
|
Напряжение питания постоянного тока, В* |
от 4,5 до 5,0 |
от 4,5 до 5,0 |
от 4,5 до 5,0 |
|
Габаритные размеры (ширинахдлинахвысота), мм, не более |
108х49х220 |
250x250x193 |
108x49x220 |
|
Масса, кг, не более |
0,8 |
6,2 |
0,8 |
|
Условия эксплуатации: - температура окружающей среды, °С** - относительная влажность при +15 °С, %, не более |
от -30 до +70 от -10 до +70 от +5 до +50 от +18 до +28 75 |
от +18 до +28 75 |
от -30 до +70 от -10 до +70 от +5 до +50 от +18 до +28 75 |
* три литиевых элемента АА или внешний автономный источник питания.
** в зависимости от исполнения.
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на маркировочную табличку манометра.
Комплектность
аблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Манометр цифровой |
МО-05М |
1 шт. |
|
Элемент питания |
АА |
3 шт. |
|
Блок питания |
- |
По заказу |
|
Паспорт |
ГКМТ 410200.020-01 ПС |
1 экз. |
|
Упаковка |
- |
1 шт. |
Сведения о методах измерений
приведены в Разделе 4 Паспорта ГКМТ 410200.020-01 ПС.
Нормативные документы
Приказ Росстандарта от 20.10.2022 г. № 2653 Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа
Приказ Росстандарта от 06.12.2019 г. № 2900 Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1-1-107 Па
Приказ Росстандарта от 23.12.2022 г. № 3253 Об утверждении Государственной поверочной схемы для средств измерений температуры
Приказ Росстандарта от 21.11.2023 г. № 2415 Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов
ТУ 4212-020-7900519-2019 Манометры цифровые МО-05М. Технические условия
