Радиометры газов МКС-05А "Трителея"
| Номер в ГРСИ РФ: | 82553-21 |
|---|---|
| Категория: | Радиометры |
| Производитель / заявитель: | ООО "НТЦ "Амплитуда", г. Москва |
Радиометры газов МКС-05А «Трителея» (далее - радиометр) предназначены для измерений объемной активности бета-излучающих газов (аргон, криптон, ксенон и др.), трития, мощности амбиентного эквивалента дозы и мощности экспозиционной дозы фотонного излучения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 82553-21 |
| Наименование | Радиометры газов |
| Модель | МКС-05А "Трителея" |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 09.08.2026 |
Производитель / Заявитель
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда"), г. Зеленоград
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 27 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 27 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 82553-21: Описание типа СИ | Скачать | 400.2 КБ | |
| 82553-21: Методика поверки МП 1500.64-21 | Скачать | 5.6 MБ |
Описание типа
Назначение
Радиометры газов МКС-05А «Трителея» (далее - радиометр) предназначены для измерений объемной активности бета-излучающих газов (аргон, криптон, ксенон и др.), трития, мощности амбиентного эквивалента дозы и мощности экспозиционной дозы фотонного излучения.
Описание
Принцип действия радиометра в части измерения объемной активности основан на измерении электрометром тока, возникающего в ионизационных камерах под действием ионизирующего излучения. Каждая ионизационная камера подключена к своему высокочувствительному электрометрическому усилителю и аналоговому фильтру. С выхода усилителей сигналы поступают через аналого-цифровой преобразователь на микропроцессор, который вычисляет и выводит на сенсорный экран измеренные значения объемной активности бета-излучающих газов и трития. В части измерений мощности амбиентного эквивалента дозы действия основан на преобразовании счетчиком Гейгера-Мюллера потока фотонов в последовательность статистически распределенных импульсов напряжения, поступающих на микропроцессор. Микропроцессор также вычисляет и выводит на сенсорный экран измеренные значения МЭД и МАЭД фотонного излучения.
Конструктивно радиометр выполнен в корпусе, в котором размещены 5 ионизационных камер - две для измерения объемной активности бета-излучающих газов в нижнем диапазоне измерений, две аналогичные компенсационные камеры для регистрации фонового излучения и одна для измерения объемной активности в верхнем диапазоне измерений; счетчик Гейгера-Мюллера для измерения МАЭД и МЭД фотонного излучения в месте расположения радиометра, а также плата управления и измерений, нагревательная система и насос.
Питание радиометра осуществляется от сети переменного тока или от сменных элементов питания.
Радиометр можно использовать стационарно или как носимое устройство, снабженное съемной ручкой для переноски, в которой размещены сменные элементы питания.
На верхней панели радиометра нанесены логотип предприятия-изготовителя; наименование «МКС-05А «Трителея», а также маркировка органов управления радиометром и разъемов.
Нанесение знака поверки на радиометр не предусмотрено. Заводской номер наносится методом печати на табличку, расположенную на боковой панели установки. Формат нанесения заводского номера: «Зав. № XY Год 20 », где X - число от 0 до бесконечности, Y - число от 0 до 9, год выпуска указывается в полном формате.

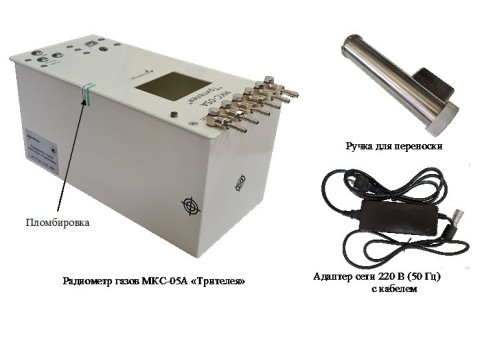

Общий вид радиометра и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Рисунок 1 - Общий вид радиометра и схема пломбировки от несанкционированного доступа
Программное обеспечение
Радиометр имеет встроенное программное обеспечение (далее - ПО), которое обеспечивает получение и отображение результата измерений объемной активности бета-излучающих газов, трития, МАЭД и МЭД фотонного излучения. Влияние ПО на результаты измерений учтено в значениях метрологических характеристик радиометра.
Параметры встроенного ПО устанавливаются производителем и их невозможно изменить без вскрытия корпуса радиометра. Защита от несанкционированного изменения ПО обеспечивается опломбированием радиометра. Конструкция радиометра исключает возможность несанкционированного влияния на встроенное ПО и результаты измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
МКС-05А |
|
Номер версии (идентификационный номер) ПО |
1.X.Y1) |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
— |
|
X и Y - метрологически незначимая часть | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон энергий регистрируемого бета-излучения, кэВ |
от 2 до 3000 |
|
Диапазон измерений объёмной активности бета-излучающих газов, Бклг |
от 3,7-104 до 3,74010 |
|
Пределы допускаемой относительной основной погрешности измерений объёмной активности бета-излучающих газов, %: в диапазоне от 3,7-104 до 1,1-107 включительно Бклг в диапазоне от 1,1-107 до 3,7- 1010Бюм’3 |
±(10 + 2-106/Аоб) ±(10 + 2-108/Аоб) где Аоб - безразмерная величина, численно равная значению объемной активности бета-излучающих газов в Бюм’3 |
|
Диапазон энергий регистрируемого фотонного излучения, кэВ |
от 55 до 3000 |
|
Диапазон измерений: - МЭД фотонного излучения, Р^ч’1* - МАЭД фотонного излучения, Зв^ч’1 |
от 3-10-4 до 10 от 3-10-6 до 10’1 |
|
Пределы допускаемой относительной основной погрешности измерений, %: - МЭД фотонного излучения - МАЭД фотонного излучения |
±(15 + 3/Х), где Х - безразмерная величина, численно равная измеренному значению МЭД в мР^ч’1 ±(15 + 3/(100-Х)), где Х - безразмерная величина, численно равная измеренному значению МАЭД в мЗв^ч’1 |
|
Пределы допускаемой относительной дополнительной погрешности измерений объемной активности бета- излучающих газов при фоновых значениях фотонного излучения 20 мР^ч’1 (200 мкЗв^ч’1), % |
±10 |
|
Пределы допускаемой относительной дополнительной погрешности измерений объемной активности бета- излучающих газов, МАЭД и МЭД фотонного излучения при изменении температуры окружающего воздуха до верхнего/нижнего рабочего значения относительно нормальных условий, % |
±10 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной дополнительной погрешности измерений объемной активности бета- излучающих газов, МАЭД и МЭД фотонного излучения при изменении относительной влажности окружающего воздуха относительно нормальных условий, % | |
|
Энергетическая зависимость чувствительности измерений МЭД и МАЭД фотонного излучения относительно энергии 662 кэВ (Cs-137) в диапазоне энергий регистрируемого фотонного излучения, % | |
|
Анизотропия чувствительности радиометра при вращении в горизонтальной плоскости, при изменении угла падения фотонного излучения относительно основного направления облучения (для энергии 0,662 МэВ), % для углов: - ±45° - ±90° - ±135° - 180° | |
|
Нормальные условия измерений - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
|
Р-ч 1 - внесистемная единица мощности экспозиционной дозы фотонного излучения. 1 Р^ч-1 = 7,240-8 Ажг-1 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, мин, не более |
0,5 |
|
Параметры электрического питания: - от сменных элементов питания напряжение, В - от электрической сети переменного тока напряжение, В частота, Гц |
от 2,5 до 5,5 220+33 |
|
Потребляемая мощность, ВА, не более | |
|
Габаритные размеры (длина^ширина^высота), мм, не более | |
|
Масса, кг, не более |
3,0 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре окружающего воздуха 35 °С и более низких температурах без конденсации влаги, %, не более - атмосферное давление, кПа |
от -20 до +50 от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
20000 |
|
Срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится методом печати на титульные листы паспорта и руководства по эксплуатации и на табличку, расположенную на боковой панели радиометра.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Радиометр газов |
МКС-05А «Трителея» |
1 шт. |
|
Адаптер сети 220 В (50Гц) с кабелем |
1 шт. | |
|
Осушитель с силикагелем | ||
|
Сумка для переноски прибора | ||
|
Сменные элементы питания | ||
|
Ручка для переноски |
* | |
|
Набор штуцеров |
** | |
|
Паспорт |
АЖНС.412123.005 ПС |
1 экз. |
|
Руководство по эксплуатации |
АЖНС.412123.005 РЭ |
1 экз. |
|
Методика поверки |
МП 1500.64-21 | |
|
Наличие в соответствии с условиями поставки. ** Наличие и место установки на корпус в соответствии с условиями поставки. Наличие, количество и размеры в соответствии с условиями поставки. | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа АЖНС.412123.005РЭ Радиометр газов МКС-05А «Трителея». Руководство по эксплуатации
Нормативные документы
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые.
Приказ Росстандарта № 2827 от 29.12.2018 Об утверждении государственной поверочной схемы для средств измерений активности и объемной активности бета-активных газов
Приказ Росстандарта № 2314 от 31.12.2020 Об утверждении Государственной
поверочной схемы для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы и потока энергий рентгеновского и гамма-излучений
ТУ 26.51.41-002-18615825-2019 Радиометры газов МКС-05А «Трителея». Технические условия
