Весы автомобильные ПВТ

Назначение

Весы автомобильные «ПВТ» (далее - весы) предназначены для измерений массы автомобильных транспортных средств (далее - ТС) и других грузов в статическом режиме взвешивания.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчики), возникающего под действием силы тяжести взвешиваемого объекта, в пропорциональный электрический сигнал. Далее сигнал поступает в электронный весоизмерительный прибор, где обрабатывается, измеренное значение массы выводится на дисплей весоизмерительного прибора и/или передается через цифровой интерфейс связи на периферийные устройства.

Весы состоят из:

- грузоприемного устройства (далее - ГПУ), включающего в себя, тензорезисторные весоизмерительные датчики (Т.2.2.1 ГОСТ OIML R 76-1-2011; далее - датчики);

- весоизмерительного прибора (индикатор по Т.2.2.2 ГОСТ OIML R 76-1-2011 или терминал по Т.2.2.5 ГОСТ OIML R 76-1-2011).

ГПУ включает в себя от одной до шести секций, представляющих собой металлическую либо бетонную конструкцию для размещения транспортного средства (далее - ТС), каждая из которых опирается на четыре датчика. Соседние секции могут иметь общие точки опоры (датчик). ГПУ может быть установлена на одном уровне с поверхностью дорожного полотна или над ним. Во втором случае для заезда и съезда транспортных средств, ГПУ оборудуется пандусами. ГПУ монтируется на железобетонный фундамент или другое заранее подготовленное основание.

В весах используются следующие датчики:

- датчики весоизмерительные тензорезисторные ZS, CLC, WLC, SDS, EDS производства «KELI SENSING TECHNOLODY (NINGBO) CO., LTD», Китай (регистрационный номер 7581919), модификации: ZSFY-A-20t; ZSFY-A-30t; ZSFY-A-40t.

- датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB производства «KELI SENSING TECHNOLOGY (NINGBO) CO., LTD», Китай (регистрационный номер 77382-20), модификации: SQB-A-10t.

- датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column производства «Zhonghang Electronic Measuring Instrument Co., LTD» (Zemic), КНР (регистрационный номер 55371-19), модификации: H8C; HM9B.

- датчики весоизмерительные тензорезисторные Digital Load Cell производства «Zhonghang Electronic Measuring Instrument Co., LTD» (Zemic), КНР (регистрационный номер 55634-19), модификации: DHM9B; DBM14K.

- датчики весоизмерительные сжатия 740 производства «UTILCELL», Испания (регистрационный номер 50842-12);

- датчики весоизмерительные сжатия 740D производства «UTILCELL», Испания (регистрационный номер 49772-12);

- датчики весоизмерительные тензорезисторные WBK-D производства «CAS Corporation», Республика Корея (регистрационный номер 54471-13) модификации: WBK-30D; WBK-50D.

- датчики весоизмерительные тензорезисторные С производства «Hottinger Baldwin Messtechnik GmbH», Германия (регистрационный номер 60480-15), модификации: C16A, C16i;

- датчики весоизмерительные МВ 150 производства ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково (регистрационный номер 44780-10), модификации: МВ 150-30-С3, МВ 150-40-С3, МВ 150-60-С3;

- датчики весоизмерительные тензорезисторные М производства ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково (регистрационный номер 53673-13), модификации: М-50-С3, М-70-С3;

- датчики весоизмерительные тензорезисторные С производства «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.», Китай (регистрационный номер 67871-17) модификации: C16A, C16i;

- датчики весоизмерительные сжатия RC3 производства «Flintec GmbH», Германия (регистрационный номер 50843-12), модификации: RC3-30t C3, RC3-40t C3, RC3-50t C3, RC3-30t C4, RC3-40t C4, RC3-50t C4;

- датчики весоизмерительные цифровые сжатия RC3D производства «Flintec GmbH», Германия (регистрационный номер 50844-12), модификации: RC3D-30t C3, RC3D-40t C3, RC3D-50t C3, RC3D-30t C4, RC3D-40t C4, RC3D-50t C4;

- датчики весоизмерительные тензорезисторные на сжатие LS, LSC, MNC, WBK, WBS и на изгиб DSB-B производства «CAS Corporation», Республика Корея (регистрационный номер 31532-09) модификации: WBK-3OT, WBK-5OT;

- датчики весоизмерительные сжатия 740DMET ООО НИИ «Метра» Калужская область, г. Обнинск (регистрационный номер 71570-18).

В весах используются следующие приборы весоизмерительные:

- приборы весоизмерительные CI, BI, NT и PDI производства «CAS Corporation», Республика Корея (регистрационный номер 50968-12) модификации: CI-5010A, CI-6000A, CI-2001A, CI-2001B, CI-200A, CI-200S/SC;

- терминалы весоизмерительные CI, NT производства «CAS Corporation», Республика Корея (регистрационный номер 54472-13), модификации: CI-200D, CI-600D;

- приборы весоизмерительные DIS2116, DWS2103 производства «Hottinger Baldwin Messtechnik GmbH», Германия (регистрационный номер 61809-15) модификации: DIS2116;

- приборы весоизмерительные FT производства «Flintec GmbH», Германия (регистрационный номер 58487-14) модификации: FT-11, FT-11D, FT-111, FT-111D, FT-112, FT-112D, FT-10;

- весоизмерительный преобразователь ТВ (регистрационный номер 37794-08), производства ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково модификации: ТВ-003/05Д, ТВИ-003/05Д, ТВ-019;

- приборы весоизмерительные МИ производства ООО «МИДЛиК», Московская область, г. Лобня (регистрационный номер 61378-15) модификации: МИ ВДА/12Я, МИ ВДА/12ЯС;

- приборы весоизмерительные Микросим производства ООО НИИ «Метра» Калужская область, г. Обнинск (регистрационный номер 75654-19) модификации: М0600, М0601, М0808, М10;

- приборы весоизмерительные Титан производства ООО «ЗЕМИК», г. Ростов-на-Дону (регистрационный номер 72048-18) модификации: ТИТАН 9/ ТИТАН 9п, ТИТАН 12, ТИТАН 12С, ТИТАН 3 ЦС, ТИТАН 3Ц, ТИТАН Н12/ТИТАН Н12ЖС.

В модификациях весов, оснащенных датчиками с аналоговым выходным сигналом и прибором М0808 для отображения результатов измерений, используется персональный компьютер.

В модификациях весов, оснащенных датчиками 740DMET с цифровым выходным сигналом в качестве терминала, используется прибор Микросим М10 или персональный компьютер.

Весы автомобильные «ИВТ» выпускаются в модификациях, отличающимися значениями максимальной и минимальной нагрузки, действительной ценой деления, поверочным интервалом и габаритными размерами ГИУ.

По конструктивному исполнению грузоприёмного устройства весы подразделяются на платформенные и колейные.

Модификации весов определяются структурой условного обозначения «ПВТ» -[1]-[2]-[3][4]-[5], где [1] - вид исполнения (А - платформенные, Б - колейные);

[2] - наибольший предел взвешивания (Max т.);

[3] - длинна грузоприемного устройства;

[4] - количество секций грузоприемного устройства;

[5] - исполнение в зависимости от количества интервалов взвешивания (1 или 2).

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

- автоматическое устройство установки на нуль (Т.2.7.2.3);

- устройство первоначальной установки на нуль (T.2.7.2.4);

- устройство слежения за нулем (T.2.7.3);

- устройство тарирования (выборки массы тары) (T.2.7.4);

- устройство предварительного задания значения массы тары (T.2.7.5);

- показывающее устройство с расширением (для комплектации весов с применением приборов весоизмерительных DIS 2116) (Т.2.6).

Маркировка весов выполнена в виде таблички, закрепленной на грузоприемном устройстве, на которой нанесены следующие данные:

- товарный знак предприятия-изготовителя;

- наименование, тип весов;

- семейство весов;

- класс точности;

- максимальная нагрузка (Мах), кг;

- минимальная нагрузка (Min), кг;

- действительная цена деления, кг;

- поверочный интервал весов в виде е;

- диапазон рабочих температур (от + до -);

- заводской (серийный) номер;

- год выпуска;

- наименование предприятия-изготовителя;

- параметры электропитания;

- номер ТУ

- страна производитель

Общий вид ГПУ весов представлен на рисунке 1.

а) платформенные

б) колейные

Место закрепления маркировочной таблички

Рисунок 1 - Общий вид ГПУ

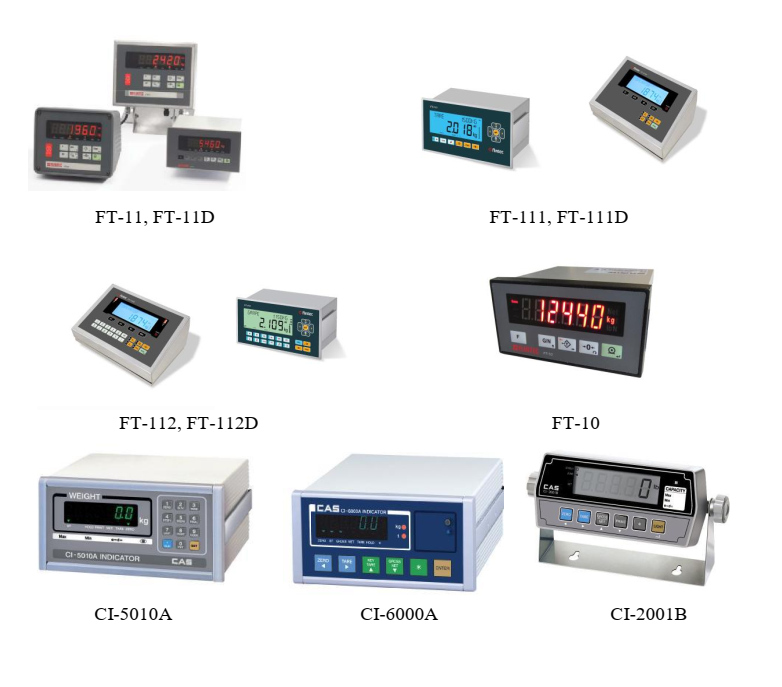

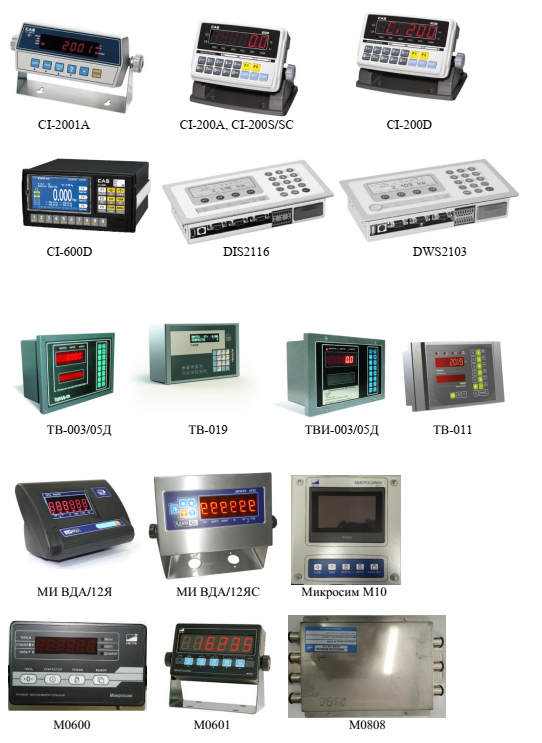

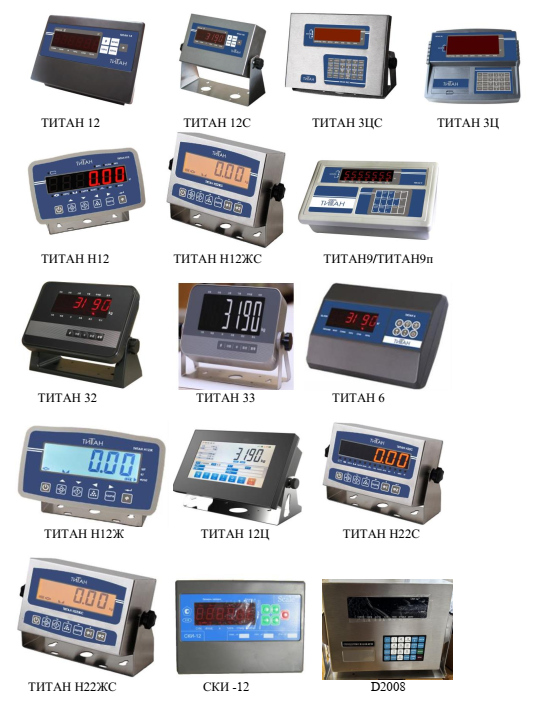

Общий вид применяемых индикаторов и терминалов представлен на рисунке 2.

FT-11, FT-11D

FT-111, FT-111D

FT-10

FT-112, FT-112D

CI-5010A

CI-6000A

CI-2001B

CI-2001A

CI-200A, CI-200S/SC

CI-200D

CI-600D

DIS2116

DWS2103

ТВ-003/05Д            ТВ-019            ТВИ-003/05Д        ТВ-011

МИ ВДА/12Я        МИ ВДА/12ЯС

Микросим М10

М0600

М0808

М0601

ТИТАН 12

ТИТАН 12С

ТИТАН 3ЦС

ТИТАН9/ТИТАН9п

ТИТАН Н12

ТИТАН Н12ЖС

Рисунок 2 - Общий вид применяемых индикаторов и терминалов

ТИТАН 3Ц

Схема пломбировки от несанкционированного доступа, место нанесения знака поверки для весов автомобильных «ПВТ» приведена на рисунке 3.

FT-11, FT-111, FT-112 (алюминиевый корпус)

Место нанесения разрушаемых наклеек

Место пломбирования, нанесения знака поверки

FT-11D, FT-111D, FT-112D (алюминиевый корпус)

Место нанесения разрушаемых наклеек

Место пломбирования, нанесения знака поверки

FT-11, FT-111, FT-112, FT-11D, FT-111D, FT-112D (тип корпуса панельный)

Место нанесения разрушаемых наклеек

Место пломбирования, нанесения знака поверки

CI-6000A

CI-5010A

Место пломбирования, нанесения знака поверки

С1-200А, Q-200D, CI-200S/SC      CI-2001А, CI-2001B              CI-600D

Место пломбирования, нанесения знака поверки

DIS2116, DWS2103

МИ ВДА/12ЯС

Клеймо лрещ|риятня-1итовнтеля

ГЙоиер прибора"!

Место пломбирования, нанесения знака поверки

М0601

М0808

М10

М10

М0600

Место пломбирования, нанесения знака поверки

ТИТАН 9, ТИТАН 9п, ТИТАН 12, ТИТАН 12С, ТИТАН 3ЦС, ТИТАН 3Ц, ТИТАН Н12Ж,

ТИТАН Н12

Рисунок 3 - Схема пломбировки от несанкционированного доступа, место нанесения знака поверки для весов автомобильных «ПВТ»

Программное обеспечение

Программное обеспечение (далее — ПО) весов, необходимое для реализации процедуры взвешивания в статическом режиме является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением».

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Предотвращение воздействий и защита законодательно контролируемых параметров во встроенном ПО обеспечивается: защитной пломбой (наклейкой), которая находится на корпусе прибора и ограничивает доступ к переключателю регулировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы, либо используется принцип электронной пломбы (клейма), отображающейся в журнале событий, показания которого меняются при изменении метрологически значимых параметров регулировки и настройки.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов.

Уровень защиты встроенного ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий». Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Класс точности весов по ГОСТ OIML R 76-1-2011..........................................средний (III).

Диапазон выборки массы тары, % от Max......................................................50

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала весов (е) и числа поверочных интервалов (n) приведены в таблице 2.

Таблица 2 - Метрологические характеристики

*) используются весоизмерительные датчики с числом поверочных интервалов nLc > 4000

Весы с числом поверочных интервалов n более 3000 устанавливаются в закрытых защищенных от механических и атмосферных воздействий сооружениях.

Пределы допускаемой погрешности весов при первичной поверке (в эксплуатации) в единицах цены поверочного деления (е) для весов «ПВТ»:

от Min до 500е включ.                                                 ±0,5 e (1,0 e);

св. 500е до 2000е включ.                                                ±1,0 e (2,0 e);

св. 2000е до Max включ.                                               ±1,5 e (3,0 e).

Пределы погрешности устройства установки нуля, в единицах цены поверочного деления (е)                                         ±0,25 е;

Реагирование, в единицах цены поверочного деления (е)                              1,4 е;

Невозврат к нулю, в единицах цены поверочного деления (е)                        ±0,5 е.

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на боковой стенке ГПУ, фотохимическим методом и на титульный лист руководства по эксплуатации(паспорт) методом типографской печати.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2.3 Руководства по эксплуатации на весы автомобильные «ПВТ».

Нормативные документы

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Приказ Росстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ТУ 28.29.31-001-41011375-2020 «Весы автомобильные «ПВТ». Технические условия»
