Дефектоскопы акустические протяженных объектов АДНШ-П

Номер в ГРСИ РФ: 82936-21
Категория: Дефектоскопы
Производитель / заявитель: ООО НПИЦ "КАЧЕСТВО", г.Ижевск
Скачать
82936-21: Описание типа СИ Скачать 588.2 КБ
82936-21: Методика поверки МП 011.Д4-21 Скачать 9.2 MБ
Нет данных о поставщике
Дефектоскопы акустические протяженных объектов АДНШ-П поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Дефектоскопы акустические протяженных объектов АДНШ-П (далее - дефектоскопы) предназначены для измерений амплитуд эхо-сигналов, отраженных от дефектов типа нарушения сплошности или однородности металла в теле объекта контроля (насосная штанга, пруток-заготовка насосной штанги, пруток), измерений временных интервалов.

Информация по Госреестру

Основные данные
Номер по Госреестру 82936-21
Наименование Дефектоскопы акустические протяженных объектов
Модель АДНШ-П
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 27.09.2026
Производитель / Заявитель

Общество с ограниченной ответственностью инженерный центр "Качество" (ООО ИЦ "Качество"), г. Ижевск

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 12
Найдено поверителей 2
Успешных поверок (СИ пригодно) 12 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

82936-21: Описание типа СИ Скачать 588.2 КБ
82936-21: Методика поверки МП 011.Д4-21 Скачать 9.2 MБ

Описание типа

Назначение

Дефектоскопы акустические протяженных объектов АДНШ-П (далее - дефектоскопы) предназначены для измерений амплитуд эхо-сигналов, отраженных от дефектов типа нарушения сплошности или однородности металла в теле объекта контроля (насосная штанга, пруток-заготовка насосной штанги, пруток), измерений временных интервалов.

Описание

Принцип действия дефектоскопов основан на эхо-методе акустического вида неразрушающего контроля.

Генератор блока генератора и предусилителя (ГПУ) вырабатывает электрический импульс, идущий на излучатель блока электроакустических преобразователей (ЭАП). Вследствие в ЭАП возникает акустический импульс, который через контактную жидкость попадает в объект контроля и распространяется в нём со скоростью продольной ультразвуковой волны. Акустический импульс, отраженный от дефектов типа нарушения сплошности в объекте контроля, а также от его противоположного торца, принимается на том же торце приемником блока ЭАП. ЭАП преобразует акустический импульс в электрический сигнал. Электрический сигнал поступает на предусилитель блока ГПУ и далее на программируемый усилитель блока программируемого усилителя, коммутации и источника питания (УКП). Блок коммутации УКП поочередно включает в работу блоки акустических каналов для дефектоскопии с двух торцов объекта контроля с целью уменьшения неконтролируемых (мертвых) зон со стороны блока ЭАП. Электрический сигнал с усилителя УКП поступает на вход платы аналого-цифрового преобразования (АЦП) и далее в память системного блока. Объект контроля укладывается на стеллаж со специальной изоляцией с целью устранения мешающих отражений импульсов от мест соприкосновения объекта контроля с конструктивными элементами стеллажа. Блоки ГПУ и ЭАП размещены в специальных металлических шкафах вблизи торцов объекта контроля. Системный блок с АЦП, монитор, принтер, блок бесперебойного питания и блок УКП устанавливаются в специальный промышленный шкаф.

Дефектоскоп состоит из блоков ГПУ, блока (УКП), блока (ЭАП), системного блока с установленной платой АЦП.

Дефектоскоп используется совместно с преобразователями производства ООО ИЦ «Качество».

Нанесение знака поверки на средство измерений не предусмотрено.

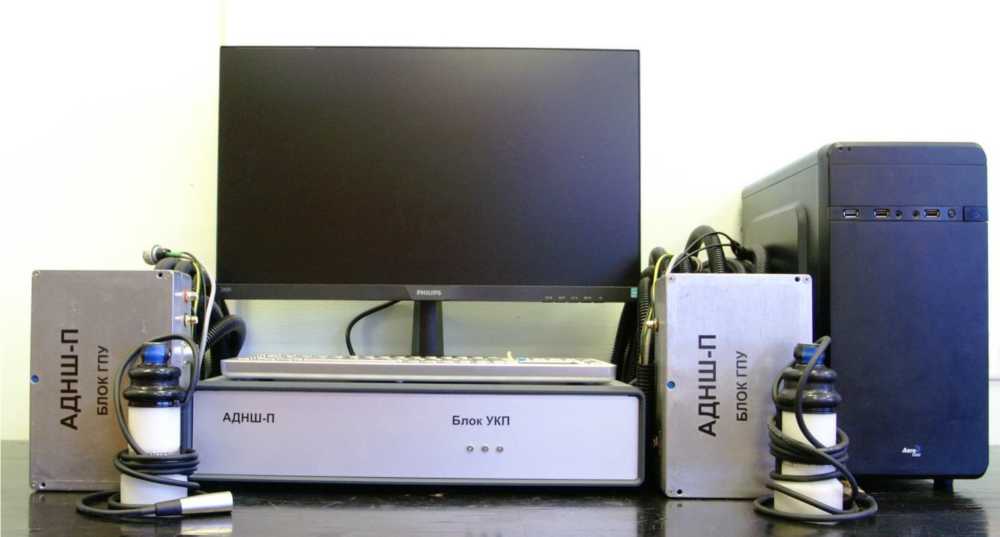

Общий вид дефектоскопов представлен на рисунке 1.

Рисунок 1 - Общий вид дефектоскопов

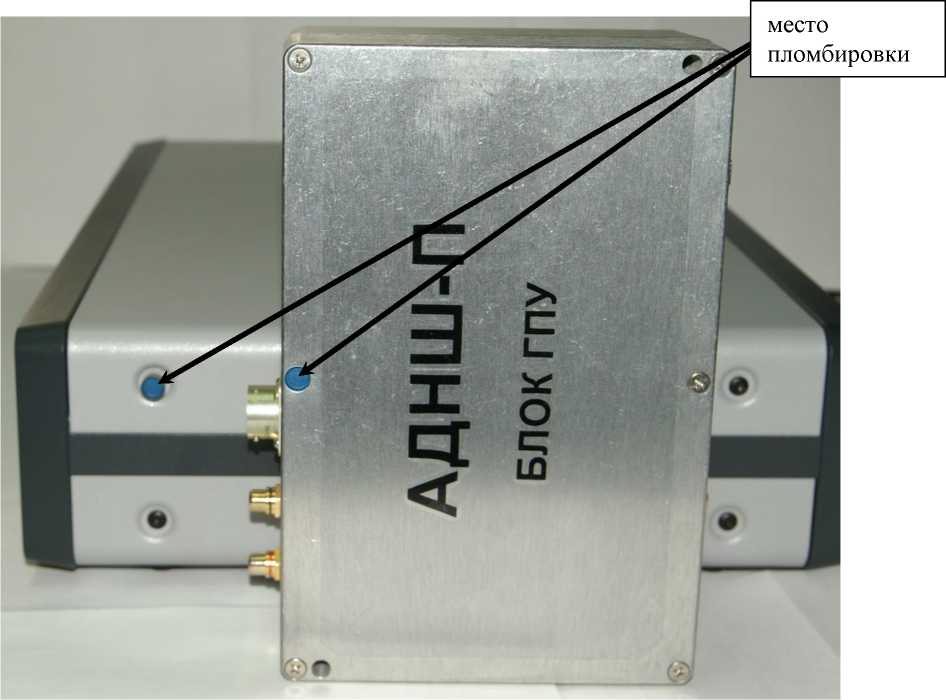

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Схема места нанесения заводского номера представлена на рисунке 3.

Рисунок 3 - Обозначение места нанесения заводского номера

Программное обеспечение

Программное обеспечение (ПО) выполняет функции управления дефектоскопом и изменения его настроек, регистрации и визуализации измерений, а также обработки их результатов, сохранения файлов настроек и файлов с результатами контроля.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Монитор дефектоскопа акустического

Номер версии (идентификационный номер) ПО

2019.0.0.39 и выше

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений отношений амплитуд сигналов на входе приемника, дБ

от 4 до 78

Пределы допускаемой абсолютной погрешности измерений отношений амплитуд сигналов на входе приемника, дБ

±2

Диапазон измерений длительности временных интервалов, мс

от 0,1 до 9,0

Пределы допускаемой абсолютной погрешности измерений длительности временных интервалов, мс

±0,01

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Номинальное значение амплитуды зондирующего импульса и его отклонение, В

350±50

Номинальное значение длительности зондирующего импульса и его отклонение, мкс

100±20

Максимальная чувствительность приемного тракта, мкВ, не более

200

Длительность переднего фронта зондирующего импульса, нс, не более

400

Номинальная    частота    колебаний    блока    электроакустических

преобразователей, кГц

20+4

Полоса пропускания приемного тракта: нижняя граничная частота, кГц верхняя граничная частота, кГц

9,0+0,9

64,0+6,4

Длительность    реверберационно-шумовой    характеристики    блока

электроакустических преобразователей, мкс, не более

600

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

220±22

50±1

Потребляемая мощность не более, Вт

400

Габаритные размеры (ДхШхВ):

- блока генератора и предусилителя (ГПУ) не более, мм

83x220x145

- блока программируемого усилителя, коммутации, питания (УКП) не более, мм

110x465x315

- блока электро-акустических преобразователей (ЭАП) не более, мм

070x200

- шкаф промышленный, не менее, мм.

600x600x1600

- шкаф электротехнический, не менее, мм.

400x200x400

Масса дефектоскопа АДНШ-П, включая промышленный шкаф, персональный компьютер не более, кг

150

Средний срок службы, лет

10

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха (при температуре 35)

от +10 до +35 от 20 до 90

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность дефектоскопов

Наименование

Обозначение

Количество

Дефектоскоп акустический протяженных объектов АДНШ-П

Дефектоскоп акустический протяженных объектов (АДНШ-П), ТУ 26.51.66-00135376776-19. В составе: Блок УКП, Блок ГПУ - 2 шт., Комплект кабелей, Системный блок  с  установленной  платой  АЦП,

Монитор,  принтер, ИБП, ПО, Шкаф,

Шкафчик - 2 шт., Комплект настроечных образцов дефектоскопа акустического.

1 шт.

Наименование

Обозначение

Количество

Блок ЭАП в составе Излучатель и приемник ПЭП*

Приемник ПЭП АД.01.005,  АД.01.006,

Излучатель: АД.10.013 (П-13),

АД.10.016 (П-16), АД.10.019 (П-19),

АД.10.023 (П-23), АД.10.026 (П-26),

АД.10.031 (П-31), АД.20.019 (Ш-19),

АД.20.022 (Ш-22), АД.20.025 (Ш-25),

АД.20.013 (ш-13), АД.20.016 (Ш-16)

2 шт.

Дефектоскоп акустические протяженных объектов АДНШ-П. Руководство по эксплуатации

АДНШ-П.2651.20.001.РЭ

1 экз.

Методика поверки

МП 011.Д4-21

1 экз.

* количество и тип преобразователей в соответствии с заказом

Сведения о методах измерений

приведены в разделе 9 руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 31.07.2018 г. №1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 30.12.2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»

ТУ 26.51.66-010-35376776-19 «Дефектоскоп акустический протяженных объектов (АДНШ-П). Технические условия»
