83181-21: РМ СТАРК Колонки заправочные газовые (ГЗК) - Производители, поставщики и поверители

Колонки заправочные газовые (ГЗК) РМ СТАРК

Номер в ГРСИ РФ: 83181-21
Категория: Колонки топливораздаточные
Производитель / заявитель: ООО "РМ КПГ", г. Москва
Скачать
83181-21: Описание типа СИ Скачать 451.6 КБ
83181-21: Методика поверки МП-ИНС-001/01-2021 Скачать 824.5 КБ
Нет данных о поставщике
Колонки заправочные газовые (ГЗК) РМ СТАРК поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Колонки заправочные газовые (ГЗК) РМ СТАРК (далее по тексту - колонки) предназначены для измерений массы компримированного природного газа (далее по тексту - КПГ) при выдаче его в топливные баллоны транспортных средств, передвижных автомобильных газовых заправщиков (далее по тексту - ПАГЗ) и иных газовых баллонов и баллонных связок.

Информация по Госреестру

Основные данные
Номер по Госреестру 83181-21
Наименование Колонки заправочные газовые (ГЗК)
Модель РМ СТАРК
Страна-производитель РОССИЯ
Производитель / Заявитель

Общество с ограниченной ответственностью "РМ КПГ" (ООО "РМ КПГ"), г. Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 118
Найдено поверителей 8
Успешных поверок (СИ пригодно) 118 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

83181-21: Описание типа СИ Скачать 451.6 КБ
83181-21: Методика поверки МП-ИНС-001/01-2021 Скачать 824.5 КБ

Описание типа

Назначение

Колонки заправочные газовые (ГЗК) РМ СТАРК (далее по тексту - колонки) предназначены   для измерений массы компримированного природного газа

(далее по тексту - КПГ) при выдаче его в топливные баллоны транспортных средств, передвижных автомобильных газовых заправщиков (далее по тексту - ПАГЗ) и иных газовых баллонов и баллонных связок.

Описание

Принцип действия колонок состоит в следующем: КПГ из баллонной связки или напрямую из компрессорной установки автомобильной газонаполнительной компрессорной станции (АГНКС) подводится к колонке. Далее через входной фильтр, а также через понижающий регулятор давления поступает на вход электромагнитного/пневматического клапана. При подаче команды о начале заправки транспортного средства, открывается электромагнитный/пневматический клапан, газ поступает в массовый счетчик-расходомер (далее по тексту - расходомер), из которого через раздаточный рукав с заправочным устройством поступает в транспортное средство. Информация о массе КПГ, прошедшего через расходомер, поступает в электронно-вычислительное устройство. На дисплее колонки отображается масса или объем отпускаемого КПГ, цена за килограмм или нормальный кубический метр и стоимость выданной дозы.

Установка показаний на цифровом табло разового учета выданной массы или объема и стоимости в положении нуля производится автоматически перед выдачей новой дозы.

Задание дозы и архивирование отпущенного количества КПГ возможно, как с пульта управления колонки (опционально), встроенного в колонку на лицевой части панели с одной стороны, или с помощью контроллера, который располагается в помещении оператора-кассира и подключается к персональному компьютеру.

Основными составляющими колонки являются:

- корпус;

- счетчик-расходомер массовый С4000 KG Meter производства «Compac Industries Ltd.», Новая Зеландия, считчик-расходомер массовый Micro Motion (регистрационный номер в федеральном информационном фонде по обеспечению единства измерений 45115-16), счетчик расходомер массовый ЭЛМЕТРО-Фломак (регистрационный номер в федеральном информационном фонде по обеспечению единства измерений 47266-16), расходомер массовый OPTIGAS 4010C (регистрационный номер в федеральном информационном фонде по обеспечению единства измерений 57811-14), расходомер-счетчик массовый кориолисовый Rotamass мод. RC (регистрационный номер в федеральном информационном фонде по обеспечению единства измерений 75394-19);

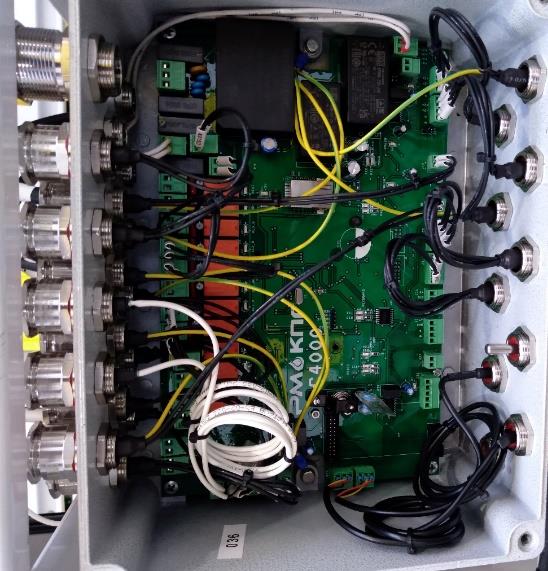

- электронно-вычислительное устройство C4000 производства «Compac Industries Ltd.», Новая Зеландия;

- запорно-регулирующая арматура (электромагнитные или пневматические клапаны, краны, регуляторы);

- дисплей;

- раздаточный рукав с заправочным и предохранительным устройством, выдерживающий давление не менее 24,5 МПа.

Принцип измерений, монтируемых внутри счетчиков-расходомеров массовых, основан на действии сил Кориолиса на элементы среды, двигающейся по петле трубопровода, которая колеблется с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через неё электрического тока заданной частоты.

Колонки в зависимости от исполнения отличаются:

- количеством раздаточных рукавов;

- номинальным массовым расходом КПГ через рукав;

- массой;

- количеством входных газовых линий.

Пример условного обозначения колонок: ГЗК РМ СТАРК -15- 1п- 1л- ххх*

ГЗК РМ СТАРК

ХХ

ХХ

ХХ

ХХХ

П

ГЗК для заправки ПАГЗ

Марка массомера

Кол-во входных газовых линий:

- 1 - одна линия;

- 2 - две линии;

- 3 - три линии.

Количество заправочных рукавов

Расход газа (15, 50, 80 кг/мин)

Модификации:

ГЗК РМ СТАРК -15-1п-1л-ххх*

ГЗК РМ СТАРК -15-1п-2л-ххх*

ГЗК РМ СТАРК -15-1п-3л-ххх*

ГЗК РМ СТАРК -15-2п-1л-ххх *

ГЗК РМ СТАРК -15-2п-2л-ххх*

ГЗК РМ СТАРК -15-2п-3л-ххх*

ГЗК РМ СТАРК -50-1п-1л-ххх*

ГЗК РМ СТАРК -50-1п-2л-ххх*

ГЗК РМ СТАРК -50-1п-3л-ххх*

ГЗК РМ СТАРК -50-2п-1л-ххх*

ГЗК РМ СТАРК -50-2п-2л-ххх*

ГЗК РМ СТАРК -50-2п-3л-ххх*

ГЗК РМ СТАРК -80-1п-1л-ххх*

ГЗК РМ СТАРК -80-1п-2л-ххх*

ГЗК РМ СТАРК -80-1п-3л-ххх*

ГЗК РМ СТАРК -80-2п-1л-ххх*

ГЗК РМ СТАРК -80-2п-2л-ххх*

ГЗК РМ СТАРК -80-2п-3л-ххх*

ГЗК РМ СТАРК -80-1п-1л-ххх* -П

*- маркировка «ххх» изменяется в соответствии с моделью массового расходомера применяемого в изделии.

Например:

• С - Compac

• ММ - MicroMotion

• EL - Эльметро

• KR - KRONE OPTIGAS

• YG - YOKOGAWA ROTAMASS

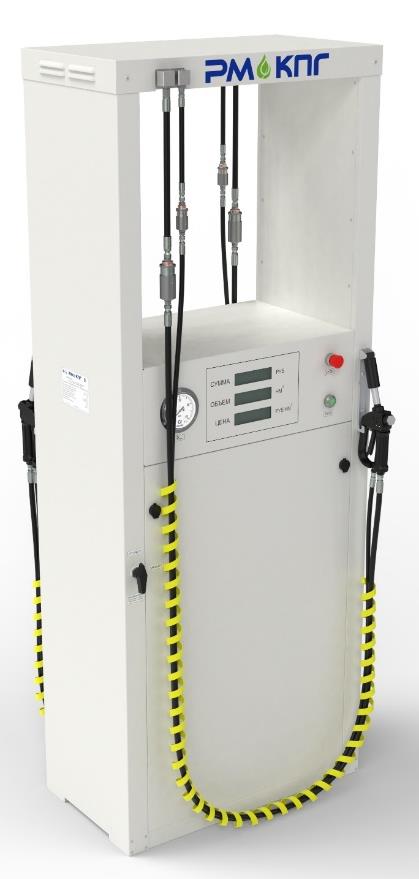

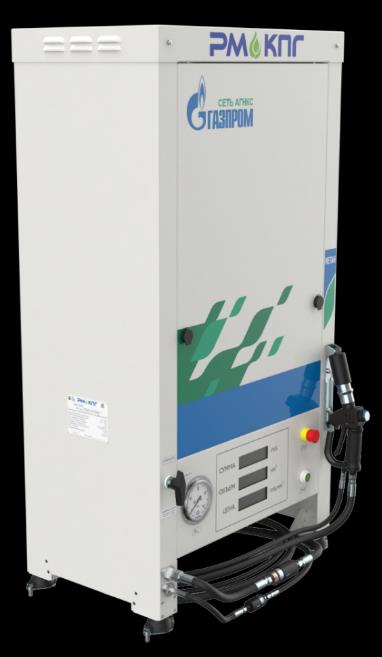

Общий вид колонок приведен на рисунке 1.

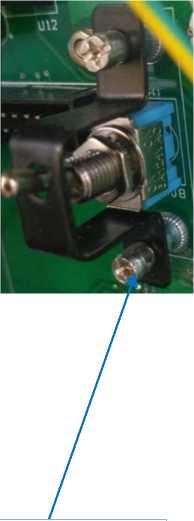

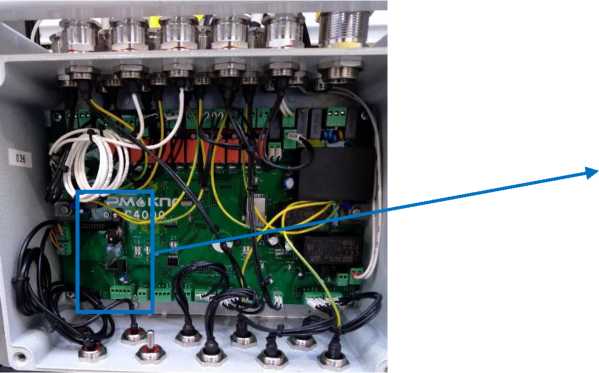

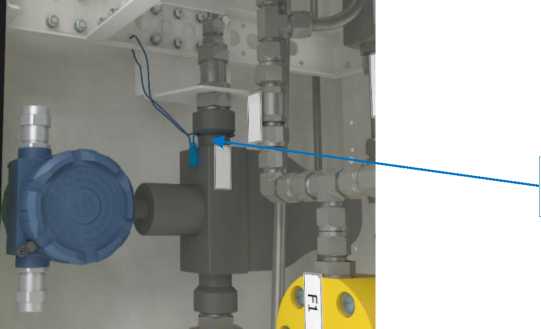

В колонке пломбируются фиксирующая крышка расходомера, и место присоединения расходомера к колонке.

Знак поверки рекомендуется наносить на свидетельство о поверке в соответствии с действующим законодательством и в виде наклейки поверителя в соответствии с рисунком 2.

Знак утверждения типа наносится на маркировочную табличку колонок фотографическим способом в соответствии с рисунком 3. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку колонок буквенно-цифровыми ударными клеймами в соответствии с рисунком 3

Рисунок 1 - Общий вид колонок

Рисунок 2 - Места нанесения знака поверки на: преобразователи расхода массовые

Место нанесения знака утверждения типа

©Ex РМ кпг ш

РМ СТАРК____

ООО "Центр "ПрофЗкс"___

Сертификат соответствия

Максимальное давление раб. среды Диапазон температура окр. среды Отн. погрешность измерений Диапазон измерений расходов Параметры электропитания Потребляемая мощность, не более Масса, не более

Маркировка взрывозащиты

/20 г. Зав.номер №

24,5 МПа

-40°С...+50°С

±1%

________кг/мин

АС 230В, 50 Гц

0,3 кВт

300 кг

■J_______

Место нанесения

заводского номера

Рисунок 3 - Места нанесения заводского номера и знака утверждения типа

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) загружается в электронновычислительное устройство C4000 и выполняет функции управления клапанами, подсчетом массы или объема отпускаемого КПГ, вывода информации о массе или объема отпущенного КПГ и его стоимости на дисплей и интерфейсы связи, управления режимами работы колонок.

Защита ПО обеспечивается использованием паролей доступа.

Метрологические характеристики нормированы с учетом влияния ПО.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

HIU, HIA

Номер версии (идентификационный номер) ПО

не ниже 29285

Алгоритм вычисления цифрового идентификатора программного обеспечения

CRC16

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Номинальный массовый расход, кг/мин, для исполнений колонок: ГЗК РМ СТАРК -15-хх-хх-ххх;

15

ГЗК РМ СТАРК -50- хх-хх-ххх;

50

ГЗК РМ СТАРК -80- хх-хх-ххх.

80

Минимальная масса дозы выдачи, кг

2

Пределы допускаемой относительной погрешности измерений массы отпущенной дозы, %

±0,5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Количество раздаточных рукавов, шт, не более

2

Длина раздаточного рукава, м, не менее

3

Дискретность указателей разового и суммарного учета

0,01

Дискретность указателя суммарного учета

1

Максимальное рабочее давление КПГ, МПа

24,5

Верхний предел показаний указателя разового и суммарного учета: - выданного КПГ, кг.

- цены за 1 кг КПГ, руб.

- стоимость выданной дозы, руб/кг

99999,99

9999,99

99999,99

Рабочие условия измерений:

- относительная влажность окружающего воздуха, %

- температура окружающего воздуха, оС

от 35 до 95 от -40 до +50

Параметры источника питания переменного тока:

-напряжение, В

-частота, Гц

230 от 50 до 60

Потребляемая мощность, не более, Вт

500

Габаритные размеры ШхДхВ, мм, не более

1100х650х2700

Масса, кг, не более

300

Средняя наработка на отказ, не менее, ч

2000

Средний срок службы, лет, не менее

12

Степень защиты

IP23

Маркировка взрывозащиты

II Gb IIA T4

Знак утверждения типа

наносится на маркировочную табличку колонки фотографическим способом и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Колонка заправочная газовая (ГЗК)

РМ СТАРК

1 шт.

Руководство по эксплуатации

РМ.407371.030РЭ

1 экз.

Паспорт

РМ.407371.030ПС

1 экз.

Методика поверки

МП-ИНС-001/01-2011

1 экз.

Сведения о методах измерений

приведены в Разделе 1 «Общие указания, состав и назначение. РМ.407371.030ПС».

Нормативные документы

Постановление Правительства РФ от 16.11.2020 г. №1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной

поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 26.51.52.014-001-2020 Колонки заправочные газовые (ГЗК) РМ СТАРК. Технические условия.
