Трансформаторы тока
| Номер в ГРСИ РФ: | 83292-21 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО высоковольтного оборудования "Электроаппарат", г.С.-Петербург |
Трансформаторы тока (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации на измерительные приборы и устройства защиты и управления при их установке в судовых (корабельных) распределительных устройствах на номинальное напряжение до 0,66 кВ переменного тока частоты 50 Гц или 400 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 83292-21 |
| Наименование | Трансформаторы тока |
| Страна-производитель | РОССИЯ |
Производитель / Заявитель
Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат"), г. Санкт-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 135 |
| Успешных поверок (СИ пригодно) | 135 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 83292-21: Описание типа СИ | Скачать | 509.6 КБ | |
| 83292-21: Методика поверки | Скачать | 41.7 КБ |
Описание типа
Назначение
Трансформаторы тока (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации на измерительные приборы и устройства защиты и управления при их установке в судовых (корабельных) распределительных устройствах на номинальное напряжение до 0,66 кВ переменного тока частоты 50 Гц или 400 Гц.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформаторы выпускаются в исполнениях: ТШЧМС-0,66, ТЧМС-0,66 и ТЧМСП-0,66, которые отличаются метрологическими и техническими характеристиками. Трансформаторы тока ТШЧМС-0,66 - шинные, состоят из одной вторичной обмотки, первичной обмоткой является токоведущая шина, проходящая через «окно» трансформатора. Выводы вторичной обмотки выполнены в виде винтовых зажимов, находящихся в верхней части литого блока. Трансформаторы тока ТЧМС-0,66 и ТЧМСП-0,66 - опорные, состоят из одной вторичной обмотки и одной первичной обмотки. Выводы вторичной и первичной обмотки выполнены в виде винтовых зажимов, находящихся в верхней и лицевой части литого блока. Корпус выполнен из компаунда на основе эпоксидной смолы, который является главной изоляцией трансформаторов.
На лицевой части трансформатора имеется табличка, предназначенная для идентификации каждого экземпляра трансформатора, заводской номер и основные данные о трансформаторе нанесены на табличку методом термотрансферной печати. Нанесение знака поверки на средство измерений не предусмотрено, знак поверки в виде оттиска поверительного клейма наносится в паспорт.

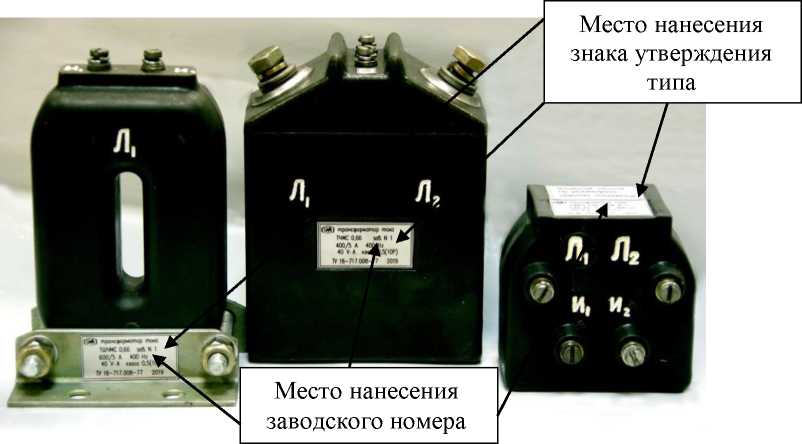

Общий вид трансформатора с указанием мест нанесения знака утверждения типа, заводского номера приведены на рисунке 1.
Рисунок 1 - Общий вид трансформатора с указанием мест нанесения знака утверждения типа, заводского номера
Пломбирование трансформаторов не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значения для исполнений | |||
|
ТШЧМС-0,66 |
ТЧМС-0,66 |
ТЧМСП-0,66 | ||
|
Номинальное напряжение, кВ |
0,66 | |||
|
Номинальная частота, Гц |
400 |
50 | ||
|
Номинальный первичный ток, А |
600, 800, 1000 |
5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400 |
5 |
10 |
|
Номинальный вторичный ток, А |
5 | |||
|
Номинальный класс точности вторичной обмотки: - при использовании для измерений - при использовании для защиты |
0,5 |
1 | ||
|
10Р |
— | |||
|
Номинальная вторичная нагрузка с cos ф2 = 0,8, В^А |
40 |
10 | ||
|
Вторичная нагрузка для класса точности 1, В А |
60 |
15 |
- | |
|
Вторичная нагрузка для класса точности 3, В^ А |
- |
- |
15 | |
|
Номинальная предельная кратность |
3 |
- | ||
|
Классы точности по ГОСТ 7746-2015. | ||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значения для исполнений | ||
|
ТШЧМС-0,66 |
ТЧМС-0,66 |
ТЧМСП-0,66 | |
|
Габаритные размеры, мм, - ширина, не менее - длина, не более - высота, не более |
111 120 185 |
70 135 175 |
88 100 106 |
|
Масса, кг, не более |
2,8 |
3,9 |
1,45 |
|
Срок службы, лет, не менее |
30 | ||
|
Средняя наработка до отказа, лет |
20 | ||
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре не более 35 °С) без конденсации влаги, %, не более |
от - 40 до + 60 98 | ||
Знак утверждения типа
наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество | ||
|
Трансформатор тока |
ТШЧМС-0,66 |
ТЧМС-0,66 |
ТЧМСП-0,66 |
1 шт. |
|
Паспорт |
1ВД.761.185 ПС |
1ВД.767.046 ПС |
1ВД.767.047 ПС |
1 экз. |
|
Руководство по эксплуатации |
ВД0.412.173 |
1 экз. на партию | ||
Сведения о методах измерений
раздел 3, руководства по эксплуатации ВД0.412.173.
Нормативные документы
Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока (утверждена приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768)
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ТУ 16-717.008-77 Трансформаторы тока типов ТШЧМС-0,66, ТЧМС-0,66 и ТЧМСП-0,66. Технические условия
Другие Трансформаторы
