Системы информационно-измерительные управляющие ВС-301М

Номер в ГРСИ РФ: 83303-21
Производитель / заявитель: ООО "Висом", г.Смоленск
Скачать
83303-21: Описание типа СИ Скачать 564.3 КБ
83303-21: Методика поверки ВАПМ 14.00.00МП Скачать 14.6 MБ
Нет данных о поставщике
Системы информационно-измерительные управляющие ВС-301М поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Системы информационно-измерительные управляющие ВС-301М (далее - системы) предназначены для измерений амплитуды и частоты напряжения переменного тока и заряда, соответствующего значениям параметров вибрации (виброускорения, виброскорости и виброперемещения) и воспроизведения напряжения переменного тока для управления вибрационными испытательными установками.

Информация по Госреестру

Основные данные
Номер по Госреестру 83303-21
Наименование Системы информационно-измерительные управляющие
Модель ВС-301М
Страна-производитель РОССИЯ
Производитель / Заявитель

Общество с ограниченной ответственностью "Висом" (ООО "Висом"), г. Смоленск

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 3 года
Зарегистрировано поверок 77
Найдено поверителей 3
Успешных поверок (СИ пригодно) 77 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 21.11.2024

Поверители

Скачать

83303-21: Описание типа СИ Скачать 564.3 КБ
83303-21: Методика поверки ВАПМ 14.00.00МП Скачать 14.6 MБ

Описание типа

Назначение

Системы информационно-измерительные управляющие ВС-301М (далее - системы) предназначены для измерений амплитуды и частоты напряжения переменного тока и заряда, соответствующего значениям параметров вибрации (виброускорения, виброскорости и виброперемещения) и воспроизведения напряжения переменного тока для управления вибрационными испытательными установками.

Системы применяются в составе испытательных и технологических вибрационных установок для определения параметров вибрации и управления в процессе вибрационных испытаний.

Описание

Принцип действия системы основан на усилении выходных электрических сигналов первичных измерительных преобразователей (далее ПИП), установленных на испытуемых изделиях, преобразовании измеренных сигналов в цифровой код, дальнейшей обработке информации и выдаче ее на внешние устройства в виде, удобном для пользователя, а также формировании и регулировании управляющих сигналов вибростенда таким образом, чтобы измеренные параметры вибрации соответствовали заданному профилю испытаний.

Конструктивно в базовой комплектации система выполнена в виде приборного блока, подключаемого к сетевому порту внешнего компьютера (не входящего в состав системы) посредством интерфейса Ethernet, и комплекта соединительных кабелей. Системы выпускаются в трех вариантах исполнения: ВС-301М8 (8 измерительных каналов и 2 выходных канала), ВС-301M4 (4 измерительных канала и 2 выходных канала) и ВС-301М2 (2 измерительных канала и 2 выходных канала). Каждый измерительный канал может работать в режиме измерения напряжения или заряда и конфигурируется индивидуально. В расширенной комплектации несколько приборных блоков соединяются посредством интерфейса IU-291 с общим количеством выходных каналов до 16, а измерительных каналов до 64.

Система способна функционировать как под управлением внешнего компьютера, так и автономно. К внешнему управляющему компьютеру система подключается через стандартную сетевую плату Ethernet. В автономном режиме система выполняет ранее загруженные в её память программы испытаний с отображением режима работы и текущего состояния на встроенном жидкокристаллическом дисплее.

Система может работать со следующими типами ПИП параметров вибрации: с зарядовым выходом, c выходом по постоянному и переменному напряжению, со встроенным усилителем (ICP) и TEDS-датчиками.

Каждый приборный блок имеет также канал измерения температуры с термопар К-типа, модуль измерения напряжения постоянного тока, силы постоянного электрического тока и температуры с резистивных датчиков типа PT100, которые позволяют контролировать состояние объекта в ходе испытания. Результаты измерения дополнительных параметров выводятся в управляющую программу и могут использоваться в ходе выполнения испытаний. За счет расширения комплектации системы общее количество каналов измерения дополнительных параметров может быть увеличено до 8.

Дополнительно каждый приборный блок имеет 16 независимых логических входов и выходов, которые служат для управления работой системы посредством внешних управляющих сигналов или управления с помощью системы иными внешними устройствами.

В максимальной комплектации система способна управлять вибрационными установками с шестью степенями свободы (6DoF), обеспечивающими перемещение по трем осям в сочетании с вращением по каждой оси.

Системы используются совместно с испытательными вибрационными установками для управления испытаниями в различных режимах:

- синусоидальная вибрация с постоянной частотой или разверткой частоты (SINE);

- поиск и удержание резонанса (RSTD);

- случайная широкополосная вибрация ШСВ (RANDOM);

- классический удар (SHOCK);

- режим имитации стрелково-пушечного воздействия;

- режим синтеза спектра ударного отклика (SRS);

- наложение синусоидальных вибраций на ШСВ (SoR);

- наложение ШСВ на ШСВ (RoR);

- наложение синуса и ШСВ на ШСВ (SRoR);

- наложение синус на синус (SoS);

- переходной процесс (TTH);

- запись и воспроизведение полевых испытаний и т.д;

- многостендовые испытания;

- прочие типы испытаний и измерений в соответствии с отечественной и зарубежной документацией.

В системе также реализованы функции измерений частоты периодических сигналов и коэффициента гармоник входного сигнала, а также синтеза синусоидального сигнала с регулируемым коэффициентом гармоник.

Дополнительно в системе программно реализованы автоматизированные процедуры аттестации виброиспытательного оборудования, анализа испытаний, проводимых на ударных стендах, и переходных процессов, а также автоматизированная поверка (калибровка) самой системы.

Внешний вид передней панели приборного блока в исполнениях ВС-301М2, ВС-301М4, ВС-301М8 и место для нанесения знака утверждения типа представлены на рисунках 1-3. Внешний вид задней панели приборного блока в исполнениях ВС-301М2, ВС-301М4, ВС-301М8 и места для пломбировки и нанесения заводского номера представлены на рисунках 4-6. Пломбировка предусмотрена на винтах крепления верхней панели к корпусу приборного блока. Заводской номер наносится на заднюю панель приборного блока с помощью самоклеящейся пленки.

Места для пломбировки

Место для нанесения заводского номера

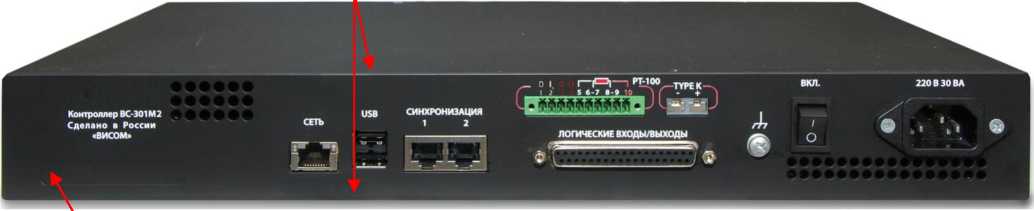

Рисунок 4 - исполнение ВС-301М2 вид сзади

Места для пломбировки

Место для нанесения заводского номера

Рисунок 5 - исполнение ВС-301М4 вид сзади

Места для пломбировки

Место для нанесения заводского номера

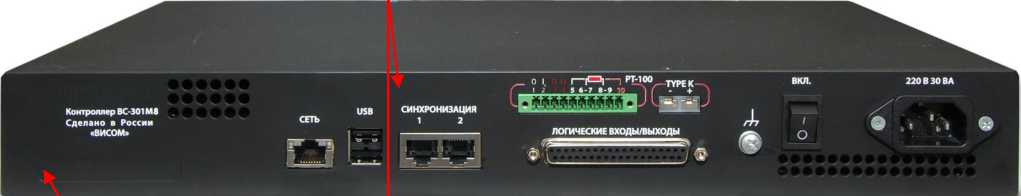

Рисунок 6 - исполнение ВС-301М8 вид сзади

Программное обеспечение

Идентификационные данные (признаки) метрологически значимой части программного обеспечения (ПО) указаны в таблице 1.

Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

VisProbe SL

Номер версии (идентификационный номер) ПО

1.0.0.0

Цифровой идентификатор ПО

43F58617

Алгоритм вычисления контрольной суммы

CRC32

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Измерительные каналы в режиме измерения напряжения

Диапазон рабочих частот, Гц

от 0 до 80000

Диапазоны измерений напряжения постоянного тока и амплитудных значений напряжения переменного тока, В

±10; ±40

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В, где:

иизм - измеренное значение напряжения, В; ид - максимальное напряжение, измеряемое на установленном диапазоне измерения, В

±(0,005иизм+0,0005ид)

Пределы допускаемой абсолютной погрешности измерений действующего значения напряжения переменного тока на частоте 1 кГц, В, где:

иизм - измеренное значение напряжения, В; ид - максимальное напряжение, измеряемое на установленном диапазоне измерения, В

±(0,0050^+0,000010)

Неравномерность АЧХ в рабочем диапазоне частот относительно опорной частоты 1 кГц, дБ, не более в диапазоне ±10 В в диапазоне ±40 В

±0,05 ±0,2

Измерительные каналы в режиме измерения заряда

Диапазон рабочих частот, Гц

от 1 до 80000

Диапазон измерений амплитудных значений заряда, пКл

±10000

Пределы допускаемой абсолютной погрешности измерений действующего значения заряда на частоте 1 кГц, пКл, Где: Qu3m - измеренное значение заряда

±(0,01^изм+0,1)

Неравномерность АЧХ в рабочем диапазоне частот относительно опорной частоты 1 кГц, дБ, не более

±0,1

Канал измерения сопротивления датчиков PT100

Диапазон измерений сопротивления постоянного тока, Ом

от 10 до 1000

Пределы допускаемой абсолютной погрешности измерения сопротивления, Ом (для четырех проводной схемы)

±(0,005Rизм+0,1)

Канал измерения напряжения постоянного тока

Диапазон измерений напряжения постоянного тока, В

±40

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В

±(0,005иизм+0,005)

Канал измерения силы постоянного электрического тока

Диапазон измерений силы постоянного электрического тока, мА

±25

Пределы допускаемой абсолютной погрешности измерения силы постоянного электрического тока, мА

±(0,0051изм+0,1)

Таблица 2 - Общие характеристики системы

Пределы допускаемой относительной погрешности воспроизведения и измерений частоты

1'10'5

Диапазон измерений коэффициента гармоник в диапазоне частот первой гармоники от 10 до 15000 Гц, %

от 0,01 до 90

Пределы допускаемой абсолютной погрешности измерений коэффициента гармоник Кг, %

±(0,06-Кг+0,02)

Число измерительных каналов

от 2 до 64

Число выходов

от 2 до 16

Число каналов измерения температуры с резистивных датчиков PT100

от 1 до 8

Число каналов измерения напряжения постоянного тока

от 1 до 8

Число каналов измерения силы постоянного электрического тока

от 1 до 8

Таблица 3 - Основные технические характеристики

Параметры электропитания: Напряжение переменного тока, В Частота переменного тока, Гц Потребляемая мощность, В^А, не более

от 110 до 245 от 47 до 63 50

Габаритные размеры приборного блока (длина х ширина х высота), мм, не более

Масса приборного блока, кг, не более

395х 280 х 55

2,7

Рабочие условия эксплуатации:

температура окружающего воздуха, °С

относительная влажность воздуха (при температуре 25 °С без конденсации влаги), %, не более

атмосферное давление, кПа

от +10 до +40

94 от 84,0 до 106,7

Знак утверждения типа

наносится на переднюю панель системы методом шелкографии, либо методом лазерной гравировки, либо с помощью самоклеящейся пленки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Таблица 4 - Комплектность системы

Наименование

Обозначение

Кол-во

Приборный блок

ВАПМ.14.00.00

1

Формуляр

ВАПМ.14.00.00 ФО

1

Паспорт*

ВАПМ.14.00.00 ПС

1

Кабель соединительный BNC**

1

Кабель соединительный UTP

1

Кабель питания сетевой 220В

1

Руководство по эксплуатации***

ВАПМ.14.00.00 РЭ

1

Методика поверки***

ВАПМ.14.00.00МП

1

Пакет лицензионного программного обеспечения “VisProbe SL” на CD-диске или FLASH-накопителе

1

* - поставляется по согласованию с заказчиком

* * - длина кабеля определяется по согласованию с заказчиком

* ** - электронный вариант на CD-диске или FLASH-накопителе

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации ВАПМ.14.00.00 РЭ.

Нормативные документы

ГОСТ 15150-69 Исполнения для различных климатических районов. Категории,      условия     эксплуатации,      хранения      и     транспортирования

в части воздействия климатических факторов внешней среды.

ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.

ГОСТ 8.762-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента гармоник.

Приказ Федерального агентства по техническому регулированию и метрологии от 29.05.2018 № 1053 «Об утверждении Государственной поверочной схемы для средств

измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц».

Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 № 3457 «Об утверждении Государственной поверочной схемы для средств

измерений постоянного электрического напряжения и электродвижущей силы».

Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 № 2091 «Об утверждении Государственной поверочной схемы для средств

измерений силы постоянного тока в диапазоне от 1-10-16 до 100 А».

Приказ Федерального агентства по техническому регулированию и метрологии от 31.07.2018 № 1621 «Об утверждении государственной поверочной схемы для средств

измерений времени и частоты».

Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 № 3456 «Об утверждении государственной поверочной схемы для средств

измерений электрического сопротивления постоянного и переменного тока».

ВАПМ.14.00.00 ТУ    Системы    информационно-измерительные    управляющие

ВС-301М. Технические условия.
