Стенды тормозные силовые РЕМСТО-ТС

Номер в ГРСИ РФ: 83333-21
Производитель / заявитель: Индивидуальный предприниматель Романовский Егор Михайлович, г.Мытищи
Поставщик:
Нет данных
Стенды тормозные силовые РЕМСТО-ТС поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Стенды тормозные силовые РЕМСТО-ТС (далее по тексту - стенды) предназначены для измерений:

Скачать

83333-21: Описание типа СИ Скачать 556 КБ
83333-21: Методика поверки МП-307/07-2021 Скачать 8.6 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 83333-21
Наименование Стенды тормозные силовые
Модель РЕМСТО-ТС
Межповерочный интервал / Периодичность поверки 1 год
Страна-производитель РОССИЯ
Производитель / Заявитель

Индивидуальный предприниматель Романовский Егор Михайлович, Московская область, г. Мытищи

РОССИЯ

Назначение

Стенды тормозные силовые РЕМСТО-ТС (далее по тексту - стенды) предназначены для измерений:

-    тормозной силы колеса;

-    массы транспортного средства, приходящейся на ось;

-    усилий на органах управления;

-    давления сжатого воздуха (только для моделей РЕМСТО-ТС13-1С9Ч, РЕМСТО-ТС 13-1С9ЧМ, РЕМСТО-ТС 13-2С9Ч, РЕМСТО-ТС 13-2С9ЧМ, РЕМСТО-ТС 16-1С9Ч, РЕМСТО-ТС 16-2С9Ч).

Описание

В основу работы стендов положен принцип обратимости движения. Испытуемое транспортное средство устанавливается неподвижно, «дорога» движется с заданной скоростью. Роль дороги выполняют пары роликов, на которые устанавливаются колеса одной оси испытуемого транспортного средства. Каждая пара роликов приводится во вращение от мотор-редуктора и имитирует движение транспортного средства со скоростью от 2,0 до 4,0 км/ч (в зависимости от конкретной модели). При нажатии на тормозную педаль тормозной момент каждого колеса через опорные ролики передается на мотор-редуктор привода, корпус которого подвешен балансирно. Реактивный момент, возникающий на корпусе мотор - редуктора при прокручивании заторможенного колеса, передаётся на тензометрические датчики (мод. SH3-C3-1.0t-3B; рег. № 76409-19/ мод. H3-C3-1T-6B рег.№ 55371-19), которые вырабатывают электрические сигналы, пропорциональные тормозным силам на каждой паре роликов. Электрические сигналы после обработки в электронном блоке стендов передаются на персональный компьютер и выводятся на экран монитора и печатающее устройство.

Измерение массы транспортного средства, приходящейся на ось, производится с помощью тензометрических датчиков мод. SH8C-C3-2.0t-4B, рег.№ 76409-19 / мод. H8C-C3-2T-SC, рег.№ 55371-19 для стендов с максимальной нагрузкой на ось 4 тонны или мод. SH8C-C3-5.0t-6B, рег. № 76409-19 / мод. H8C-C3-5T-6B2-SC, рег. № 55371-19 для стендов с максимальной нагрузкой на ось 13 и 16 тонн, размещаемых под несущей рамой блоков роликов.

Измерение усилий на органах управления тормозными системами автотранспортного средства производится с помощью тензометрических датчиков.

Измерение давления сжатого воздуха производится датчиком давления (мод. КОРУНД-ДИ-001М; рег. № 47336-16).

Диаметр роликов и расстояние между ними выбраны для обеспечения устойчивого положения диагностируемого транспортного средства.

Отдельными самостоятельными элементами конструкции для всех моделей стендов являются шкаф управления с размещенными в нём электрическими узлами управления, и компьютерная стойка с размещенными в ней персональным компьютером, монитором и устройствами ввода и вывода информации.

Обозначение модели стендов имеет общий вид: PEMCTO-TCX-YCZ4M,

где РЕМСТО-ТС - наименование модели;

X - максимально допустимая нагрузка на ось в тоннах;

YC - количество скоростей движения, имитируемое стендами:

-    1С - одна скорость;

-    2С - две скорости;

Z4 - максимальная мощность электродвигателей:

-    4Ч - 4 кВт;

-    9Ч - 11 кВт;

М - означает, что стенды выполнены в мобильном исполнении. Отсутствие данного индекса в наименовании модели означает, что стенды выполнены в стационарном исполнении (монтаж в заранее подготовленный фундамент).

Общий вид стендов представлен на рисунках 1 - 3. Общий вид блоков роликов представлен на рисунке 4. Общий вид шкафов управления представлен на рисунках 5 - 6. Общий вид приборной стойки представлен на рисунке 7.

Наименование модели и серийный номер стенда указаны на идентификационной наклейке, расположенной на раме стендов между блоками роликов. Пример идентификационной наклейки приведен на рисунке 8.

Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.

Нанесение знака утверждения типа на стенды не предусмотрено.

Рисунок 5 - Общий вид шкафа управления для односкоростных моделей

Рисунок 6 - Общий вид шкафа управления для двухскоростных моделей

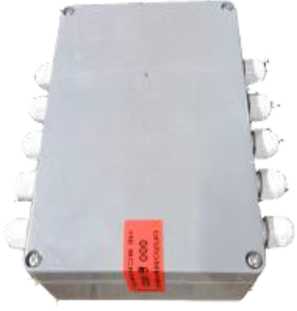

Для предотвращения несанкционированного доступа производится пломбирование коммутационной коробки внутри блока роликов посредством нанесения пломбы-наклейки. Место пломбировки показано на рисунке 9.

Программное обеспечение

Программное обеспечение «РЕМСТО-ПК» (далее - ПО) разработано специально для стендов и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.

Встроенная в ПО процедура калибровки, позволяет оператору вносить изменения в основные параметры измерительных систем стендов. Вход в режим калибровки защищён ключом программной защиты.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

РЕМСТО-ПК

Номер версии (идентификационный номер) ПО

Не ниже 1.0

Цифровой идентификатор ПО

D9BFDD1F

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Модель

РЕМСТО-ТС4-1С4Ч, РЕМСТО-ТС4- 1С4ЧМ

РЕМСТО-ТС13-1С9Ч, РЕМСТО-ТС13- 1С9ЧМ, РЕМСТО-ТС13-2С9Ч, РЕМСТО-ТС 13 -2С9ЧМ

РЕМСТО-ТС 16-1С9Ч, РЕМСТО-ТС 16-2С9Ч

Диапазон измерений тормозной силы колеса, кН

от 0 до 10

от 0 до 30

от 0 до 40

Пределы допускаемой относительной погрешности измерений тормозной силы колеса, %

±3

Диапазон измерений массы транспортного средства, приходящейся на ось, кг

от 0 до 4000

от 0 до 13000

от 0 до 16000

Пределы допускаемой относительной погрешности измерений массы транспортного средства, приходящейся на ось, %

±3

Диапазон измерений усилий на органах управления, Н

от 0 до 1000

Пределы допускаемой относительной погрешности измерений усилий на органах управления, %

±5

Диапазон измерения давления сжатого воздуха, МПа (бар)

-

от 0 до 1 (от 0 до 10)

Пределы допускаемой относительной погрешности измерений давления сжатого воздуха, %

±5

Наименование характеристики

Значение

Модель

РЕМСТО-

ТС4-1С4Ч

РЕМСТО-ТС4-

1С4ЧМ

РЕМСТО-ТС 13-1С9Ч, РЕМСТО-ТС 13- 1С9ЧМ, РЕМСТО-ТС 13-2С9Ч

РЕМСТО-ТС 13-2С9ЧМ

РЕМСТО-ТС 16-1С9Ч

РЕМСТО-ТС 16-2С9Ч

Конструктивное исполнение

Моноблок

Максимальная нагрузка на ось, кг

4000

13000

16000

Скорость движения автомобиля, имитируемая на стенде, км/ч, не менее

4,0

2,0

2,0/4,0

2,0

2,0/4,0

Диапазон диаметров колес испытываемых ТС, мм

от 500 до 1200

от 520 до 1300

Диаметр ролика, мм

230

Длина ролика, мм

700

1000

Мощность, потребляемая стендом, кВт, не более

9

23

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Г ц

380+38-57

50±1

Время установления рабочего режима, мин, не более

10

Габаритные размеры (ДхШ*В), мм, не более:

-    блок роликов

-    шкаф управления

-    компьютерная стойка в сборе

2520x800x320

650x450x240

610x600x1800

3560x800x470

650x450x240

610x600x1800

3850x880x470

750x660x250

610x600x1800

Масса, кг, не более:

-    блок роликов

-    шкаф управления

-    компьютерная стойка в сборе

480

25

30

1100

25

30

480

25

30

1100

25

30

480

25

30

1100

25

30

Продолжение таблицы 3

Наименование характеристики

Значение

Модель

РЕМСТО-

ТС4-1С4Ч

РЕМСТО-ТС4-

1С4ЧМ

РЕМСТО-ТС 13-1С9Ч, РЕМСТО-ТС 13- 1С9ЧМ, РЕМСТО-ТС 13-2С9Ч

РЕМСТО-ТС 13-2С9ЧМ

РЕМСТО-ТС 16-1С9Ч

РЕМСТО-ТС 16-2С9Ч

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %, не более

-    атмосферное давление, кПа

от -10 до +40 80

от 75,6 до 106,7

Средний срок службы, лет, не менее

8

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта методом печати. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Роликовое шасси

-

1 шт.

Шкаф управления

-

1 шт.

Датчик усилия (педалемер)

-

1 шт.

Приборная стойка

-

По заказу

Комплект ПК (системный блок с предустановленной WIN 8/10, ПО «РЕМСТО-ПК», клавиатура, компьютерная мышь)

1 шт.

Комплект кабелей

-

1 шт.

Устройство нагружающее для поверки датчиков силы

-

По заказу

Устройство нагружающее для поверки датчиков веса

-

По заказу

Фундаментные закладные

-

По заказу

Пульт ДУ

-

1 шт.

Паспорт

ТСX-YCZЧМ1) ПС

1 экз.

Руководство по эксплуатации

ТСX-YCZЧМ1) РЭ

1 экз.

Методика поверки

МП-307/07-2021

1 экз.

Инструкция по монтажу и подключению

ТС ИМ

1экз.

1) - обозначение «X-YCZЧМ» соответствует наименованию поставляемой модели

стенда

Сведения о методах измерений

приведены в п. 1.1.5 «Устройство и работа» и р. 2 документа «Стенды тормозные силовые РЕМСТО-ТС. Руководства по эксплуатации»

Нормативные документы

Государственная поверочная схема для средств измерений силы, утверждённая приказом Росстандарта от 22.10.2019 г. № 2498

Постановление Правительства Российской Федерации от 16.11.2020 № 1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений

ГОСТ 33997-2016 Колесные транспортные средства. Требования к безопасности в эксплуатации и методы проверки

ТУ 28.99.39-001-0117017582-2020 Стенды тормозные силовые РЕМСТО-ТС. Технические условия
