Весы лабораторные электронные В

Назначение

Весы лабораторные электронные В (далее - весы) предназначены для статического измерения массы.

Описание

Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сопротивления тензорезисторов, преобразуемого в аналоговый электрический сигнал. Электрический сигнал, пропорциональный массе взвешиваемого объекта, поступает на вход вторичного преобразователя для обработки и индикации результатов измерений. Для снижения уровня помех в аналого-цифровом преобразователе (по заказу) применяется вибрационный (акустический) датчик.

Весы состоят из весоизмерительного устройства и индикатора. Весоизмерительное устройство включает в себя грузоприемное и грузопередающее устройства, весоизмерительный датчик. Грузоприемное устройство состоит из грузоприемной платформы (металлической чашки) и держателя платформы. Грузопередающее устройство состоит из направляющих, обеспечивающих вертикальное воздействие на датчик. Индикатор обеспечивает электрическое питание датчика, аналого-цифровое преобразование его сигнала, обработку и индикацию результатов измерений.

Весы лабораторные электронные В выпускают серий ВП и ВТ, к которым относятся модификации: ВПВ-12С, ВПВ-22С, ВПВ-32С, ВПВ-32.2С, ВПВ-52С - весы с автоматическим устройством юстировки чувствительности встроенным грузом; ВПВ-12, ВПВ-22, ВПВ-32, ВПВ-52, ВПВ-101, ВПТ-12, ВПТ-22, ВПТ-32, ВПТ-52, ВПТ-101, ВПП-12, ВПП-22, ВПП-32, ВПП-52, ВПП-101, ВПС-8/15, ВПС-15/30, ВПС-30/60, ВПС-60/100, ВТ-150, ВТ-150-01, ВТ-300, ВТ-600, ВТ-600-02, ВТ-1500, ВТ-3000 - весы с полуавтоматическим устройством юстировки чувствительности внешней гирей.

Весы выпускаются в двух семействах: семейство 1 объединяет весы серий ВП и ВТ модификаций высокого класса точности, семейство 2 включает весы серии ВП модификаций среднего класса точности.

В весах серии ВП индикатор может крепиться к основанию весоизмерительного устройства, либо может быть расположен рядом с весоизмерительным устройством в удобном месте (исполнение по заказу). В весах серии ВТ индикатор и весоизмерительное устройство находятся в одном корпусе.

Модификации весов различаются максимальной и минимальной нагрузками, действительной ценой деления и габаритными размерами. Кроме того, серии ВП и ВТ различаются типом корпуса. Модификации весов ВТ-150, ВТ-150-01, ВТ-300, ВТ-600 и ВТ-600-02 по заказу оснащаются ветрозащитной витриной.

Весы модификаций ВПС-8/15, ВПС-15/30, ВПС-30/60, ВПС-60/100 позволяют производить измерение массы в одном из выбираемых диапазонов взвешивания (Д1 или Д2).

Весы оснащены следующими устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

- устройством первоначальной установки нуля (Т.2.7.2.4);

- полуавтоматическим устройством установки нуля (Т.2.7.2.2);

- устройством слежения за нулем (Т.2.7.3);

- устройством выборки массы тары (Т.2.7.4);

- автоматическим (весы модификаций ВПВ-ххС) и полуавтоматическим

устройством юстировки чувствительности (ВТ, ВПВ-хх, ВПТ, ВПП и ВПС) (4.1.2.5);

- несбрасываемым счетчиком для весов с полуавтоматическим устройством

юстировки чувствительности (4.1.2.4);

- устройством установки весов по уровню (Т.2.7.1);

- вспомогательным показывающим устройством (весы модификации ВПВ, ВТ) (3.4);

- показывающим устройством с расширением (для весов модификаций ВПТ, ВПП, ВПС возможно получение показаний с действительной ценой деления шкалы di = 0,1e или di = 0,2e по ручной команде в течение 5 секунд) (4.4.3).

Весы реализуют следующие функции:

- переключения единиц измерения массы;

- подсчета количества штук (деталей);

- взвешивания в процентах;

- вывода данных о юстировке;

- выбора языка сообщений на дисплее (русский, английский) для весов с версией программного обеспечения (ПО) 3.74 и выше;

- подсветки дисплея;

- автовыключения.

Для весов ВП дополнительно функции:

- рецептурного взвешивания (масса нетто/брутто);

- суммирования (последовательное взвешивание образцов и вывод общего веса);

- компарирования (оценка соответствия массы образца установленным значениям);

- определения массы нестабильных образцов (усреднение).

Электропитание весов осуществляется от сети переменного тока через блок питания (адаптер). Возможна работа весов (кроме модификаций ВПВ-ххС) от автономного источника питания (аккумуляторной батареи).

Весы снабжены защищенными интерфейсами USB и RS-232C.

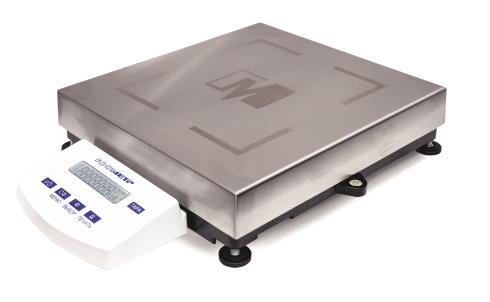

Общий вид весов представлен на рисунке 1.

Заводской номер весов в виде буквенно-цифрового обозначения, состоящий из букв латинского алфавита и арабских цифр, приведен на маркировочной табличке в виде наклейки, расположенной на боковой стенке корпуса весов. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

Весы серии ВТ

Весы серии ВП

Маркировка весов выполняется на двух табличках и содержит следующие основные сведения: модификация весов; максимальная нагрузка (Max); минимальная нагрузка (Min); действительная цена деления (d); поверочный интервал (е); класс точности весов; знак утверждения типа; заводской номер весов; год изготовления; предельные значения температуры. Товарный знак предприятия-изготовителя нанесен на передней панели весов. Пример маркировки весов представлен на рисунке 3.

В П В-22

+ 15сС/+Э0сС    VZ7

Max=22Kg d=0,1g

Min-6 g e=1g

Рисунок 3 - Пример маркировки весов

Для предотвращения несанкционированного доступа к внутренним частям, на корпус весов наносится пломба в виде наклейки изготовителя, разрушаемой при снятии. Пломбы от несанкционированного доступа располагаются на боковых и/или задней сторонах корпуса. Схема пломбировки для весов ВП приведена на рисунке 4, для весов ВТ - на рисунке 5.

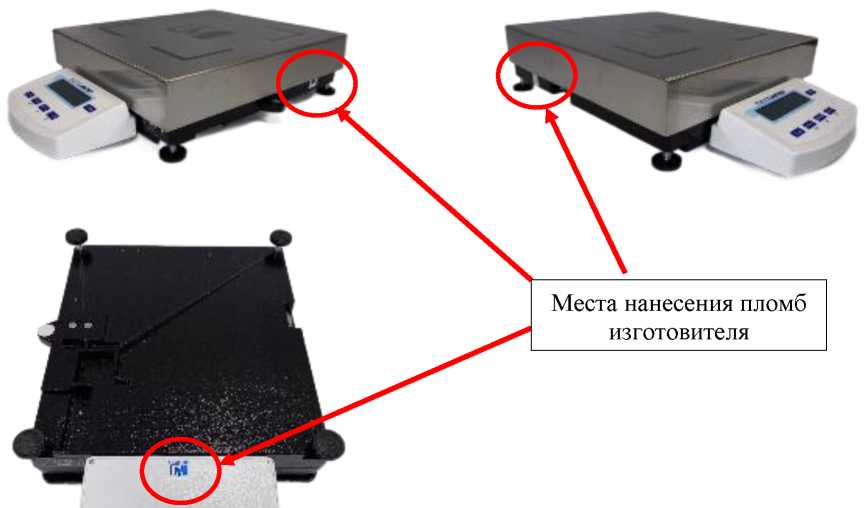

Места нанесения пломб изготовителя

Рисунок 4 - Схема пломбировки для весов ВП

Места нанесения пломб
