Датчики климатические ИПМ

Номер в ГРСИ РФ: 83449-21
Производитель / заявитель: ООО "Инженерные Технологии", г.Челябинск
Поставщик:
Нет данных
Датчики климатические ИПМ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Датчики климатические ИПМ (далее - датчики) предназначены для измерения технологических параметров микроклимата (температура, относительная влажность, атмосферное давление, дифференциальное давление) в процессе мониторинга климатических условий внутри контролируемого объекта.

Скачать

83449-21: Описание типа СИ Скачать 513.8 КБ
83449-21: Методика поверки МП-01-2021-20 Скачать 6.8 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 83449-21
Наименование Датчики климатические
Модель ИПМ
Межповерочный интервал / Периодичность поверки 2 года
Страна-производитель РОССИЯ
Производитель / Заявитель

Общество с ограниченной ответственностью "Инженерные Технологии" (ООО "Инженерные Технологии"), г. Челябинск

РОССИЯ

Назначение

Датчики климатические ИПМ (далее - датчики) предназначены для измерения технологических параметров микроклимата (температура, относительная влажность, атмосферное давление, дифференциальное давление) в процессе мониторинга климатических условий внутри контролируемого объекта.

Описание

Принцип действия датчиков основан на аналого-цифровом преобразовании электрических сигналов, поступающих от первичных преобразователей, и передачи их на совместимое устройство по цифровой шине данных для визуализации и хранения измерений.

Передача измеренных значений осуществляется по цифровой (шина I1C или 1-Wire) линии данных на совместимое устройство при помощи кабеля с разъёмом 6P6C (RJ12). Совместимое устройство в режиме «Мастер» обеспечивает коммуникацию по цифровой шине данных и подачу питания. Визуализация показаний производится на дисплее совместимого устройства.

В качестве совместимых устройств могут быть использованы беспроводные узлы ПИРС-#, I-Sens, E-Sens и их модификации и приборы «Гигротермон-М», а также персональные компьютеры (ПК) с установленной программой «ИПМ-визор», поддерживающие связь по линии данных 1-Wire при помощи преобразователя интерфейсов 1-Wire/USB.

Датчики с интерфейсом I2C подключаются к преобразователю через мост I2C/1-Wire или концентратор-преобразователь интерфейсов КП-48-01.

Датчики представляют собой одно- или двухканальные электронные устройства.

Конструктивно датчики представляют собой платы с первичными преобразователями, размещенные в пластмассовом или металлическом корпусе. Датчик модификации ИПМ-2 имеет выносную измерительную часть, представляющую собой металлический щуп на кабеле. Электропитание датчиков осуществляется от совместимых устройств. Электропитание датчика, встроенного в беспроводной узел, осуществляется от элемента питания 3,6 В.

Условное обозначение изделия при заказе или в конструкторской документации: Датчик ИПМ-АБ-ВГ-Д-Е СЦТР.416123.001 ТУ,

где ИПМ - обозначение датчика;

А - модификация измерительной части;

Б - диапазон измерения;

В - точность измерений по первому каналу измерения;

Г - точность измерений по второму каналу измерения;

Д - тип корпуса;

Е - тип связи.

Пример записи обозначения при заказе: Датчик ИПМ-10-21-1-1.

Датчики выпускаются в следующих модификациях:

ИПМ-10, ИПМ-11 - датчики температуры и влажности;

ИПМ-12 - датчик температуры;

ИПМ-21, ИПМ-22 - датчик температуры расширенного диапазона;

ИПМ-30 - датчик атмосферного давления;

ИПМ-41 - датчик дифференциального давления.

Предусмотрены конструктивные исполнения датчиков в пластмассовом и металлическом корпусах и исполнение датчиков модификаций ИПМ-1, ИПМ-3, встроенных в совместимое устройство - «беспроводной узел ПИРС-#», где # - обозначение модификации узла.

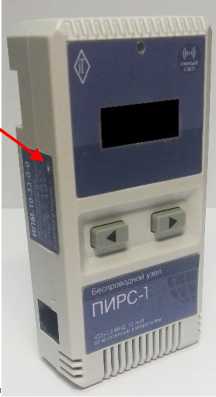

Общий вид датчиков приведен на рисунках 1,2. Знак утверждения типа средства измерений наносится на наклейке в правом нижнем углу типографским способом.

1)    ИПМ-21, ИПМ-22;

2)    ИПМ-30;

3)    ИПМ-41;

4)    ИПМ-10, ИПМ-11, ИПМ-12, ИПМ-30, встроенного в совместимое устройство ПИРС. Стрелками указаны места нанесения знака утверждение типа

Пломбирование датчиков не предусмотрено.

Нанесение знака поверки на датчики не предусмотрено.

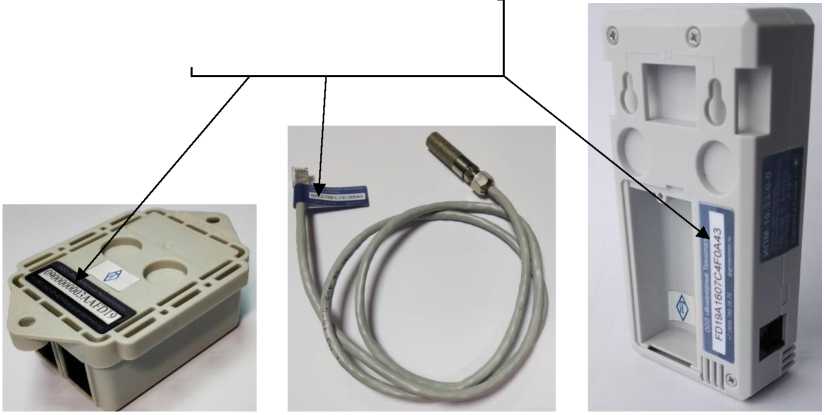

Место нанесения серийного номера датчика показано на рисунке 3.

Программное обеспечение

Программное обеспечение (далее - ПО) установлено на совместимом устройстве и предназначено для получения в цифровом виде измеренных датчиками значений и отображения, и хранения полученных данных. Беспроводные узлы и прибор «Гигротермон-М» имеют встроенное программное обеспечение, при использовании в качестве совместимого устройства персонального компьютера программное обеспечение устанавливается на ПК. Датчики, встроенные в совместимое устройство ПИРС-#, имеют встроенное программное обеспечение.

Встроенное ПО является метрологически значимым и недоступно для несанкционированной внешней модификации. Устанавливаемое на персональный компьютер ПО является метрологически значимым и достаточно защищено. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.

В датчиках, не встроенных в совместимое устройство, ПО отсутствует.

Идентификационные данные встроенного ПО беспроводных узлов и датчиков, встроенных в совместимое устройство ПИРС-#, представлены в таблице 1.

ных узлов и датчиков, встроенных в совместимое устройство ПИРС-#

Идентификационные признаки

Значение

Идентификационное наименование ПО

RfSensor

Номер версии (идентификационный номер) ПО

не ниже 5.31

Цифровой идентификатор ПО (версии 5.31)

-

Алгоритм вычисления цифрового идентификатора ПО

-

Идентификационные данные встроенного ПО прибора «Гигротермон-М» представлены в таблице 2.

Таблица 2 - Идентификационные данные встроенного программного обеспечения прибора «Гигротермон-М»

Идентификационные признаки

Значение

Идентификационное наименование ПО

GTM-M

Номер версии (идентификационный номер) ПО

не ниже v2.5

Цифровой идентификатор ПО (версии 2.5)

-

Алгоритм вычисления цифрового идентификатора ПО

-

Идентификационные данные устанавливаемого на ПК программного обеспечения представлены в таблице 3.

Таблица 3 - Идентификационные данные устанавливаемого на ПК программного обеспечения

Идентификационные признаки

Значение

Идентификационное наименование ПО

ИПМ-визор

Номер версии (идентификационный номер) ПО

не ниже V1.2

Цифровой идентификатор ПО (версии 1.2)

-

Алгоритм вычисления цифрового идентификатора ПО

-

Таблица 4 - Метрологические характеристики датчиков

Метрологические характеристики

Значение

Диапазон измерений температуры, °С:

-    для датчиков ИПМ-10, ИПМ-12

-    для датчиков ИПМ-11

-    для датчиков ИПМ-21

-    для датчиков ИПМ-22

от минус 40 до плюс 60 от минус 10 до плюс 60 от минус 80 до плюс 125 от минус 196 до плюс 125

Пределы допускаемой абсолютной погрешности при измерении

температуры, °С:

- для датчиков ИПМ-10-1х, ИПМ-12-10 в диапазоне температур

от минус 40 °С до плюс 60 °С,

±1 ,0

- для датчика ИПМ-11-1х в диапазоне температур

от минус 10 °С до плюс 60 °С,

±1 ,0

- для датчиков ИПМ-10-2х, ИПМ-12-20 в диапазоне температур

от минус 40 °С до плюс 60 °С,

±0 ,5

- для датчика ИПМ-11 -2х в диапазоне температур

от минус 10 °С до плюс 60 °С,

±0,5

- для датчиков ИПМ-10-3х, ИПМ-12-30 в диапазоне температур

от минус 40 °С до плюс 60 °С,

±0,3

- для датчика ИПМ-11-3х в диапазоне температур

от минус 10 °С до плюс 60 °С,

±0,3

- для датчиков ИПМ-10-4х, ИПМ-11-4х, ИПМ-12-40 в диапазоне

температур от плюс 20 °С до плюс 60 °С,

±0,2

- для датчиков ИПМ-10-4х, ИПМ-12-40 в диапазоне температур

от минус 40 °С до плюс 20 °С,

±0,3

- для датчиков ИПМ-11-4х в диапазоне температур

от минус 10 °С до плюс 20 °С

±0,3

- для датчиков ИПМ-21-10, ИПМ-22-10

±5,0

- для датчиков ИПМ-21-20, ИПМ-22-20

±2,5

Диапазон показаний относительной влажности для датчиков ИПМ-10, ИПМ-11, %

от 0 до 100

Диапазон измерений относительной влажности для датчиков ИПМ-10, ИПМ-11, %

от 5 до 95

Метрологические характеристики

Значение

Пределы допускаемой абсолютной погрешности при измерении относительной влажности в зависимости от диапазона измерения*,%: - для датчиков ИПМ-10-x!, ИПМ-11-x!

±5,0

- для датчика ИПМ-Ю-^, ИПМ-П-^

±3,0

- для датчиков ИЛМ-Ю-кЗ, ИПМ-11-x3 в зависимости от диапазона:

- в диапазоне от 5 % до 75 % включительно

±2,0

- в диапазоне свыше 75 % до 95 % включительно

±3,0

- для датчиков ИПМ-Ю^, ИПМ-11-x4 в зависимости от диапазона:

- в диапазоне от 5 % до 75 % включительно

±1,5

- в диапазоне свыше 75 до 95 % включительно

±3,0

Диапазон измерений атмосферного давления для датчиков ИПМ-30, кПа

от 30,0 до 110,0

Пределы допускаемой абсолютной погрешности при измерении атмосферного давления, кПа

±0,2

Диапазон измерений перепада давления (дифференциального давления) для датчиков ИПМ-41, Па

от 0 до 50

Пределы допускаемой абсолютной погрешности при измерении перепада давления (дифференциального давления), Па:

- для датчиков ИПМ-41-01

±3,0

- для датчиков ИПМ-41-02

±2,5

-    для датчиков ИПМ-41-03 в зависимости от диапазона:

-    в диапазоне от 0 до 20 Па включительно

±1,5

- в диапазоне свыше 20 до 50 Па включительно

±2,5

Примечание:

Где: x - параметр точности смежного канала датчика.

* - Данные указаны для диапазона эксплуатации при температуре

от минус 20 °С до плюс 60 °С.

Основные технические характеристики датчиков приведены в таблице 5.

Наименование характеристики

Значение

ИПМ-

10

ИПМ-

11

ИПМ-

12

ИПМ-

21

ИПМ-

22

ИПМ-

30

ИПМ-

41

Интерфейс связи

1-wire и I2C

1-wire и I2C

1-wire и I2C

1-wire

1-wire

1-wire

1-wire

Электрическое питание, в-

-    встроенный в беспроводной узел ПИРС-#

-    остальные

3,6

5

3,6

5

3,6

5

5

5

3, 6 5

5

Максимальный ток, потребляемый от внешнего источника электропитания, не более, мА

-встроенный в беспроводной узел ПИРС- #

-остальные

100

2,5

100

2,5

100

2,5

1,0

1,0

100

3,0

8,0

Г абаритные размеры датчика В х Ш х Г, не более, мм

-    пластмассовый корпус

-    металлический корпус

-    встроенный в беспроводной узел ПИРС-#

78х51х28

016х85

114х58х30

78х51х28

016х85

114х58х30

78х51х28

016х85

114х58х30

78х51х28*

78х51х28*

78х51х28

114х58х30

78х51х33

Длина рабочей части щупа, не более, мм

-

-

-

200

200

-

-

Масса датчика, не более, г

-    пластмассовый корпус

-    металлический корпус

-    встроенный в беспроводной узел ПИРС-#

35

40

95

35

40

95

35

40

95

35

35*

35

95

35

Степень защиты корпуса по ГОСТ 14254-2015:

-    пластмассовый корпус

-    металлический корпус

-    встроенный в беспроводной узел ПИРС-#

IP20

IP52

IP20

IP20

IP52

IP20

IP20

IP52

IP20

IP20

IP20

IP20

IP20

IP20

Наименование характеристики

Значение

ИПМ-

10

ИПМ-

11

ИПМ-

12

ИПМ-

21

ИПМ-

22

ИПМ-

30

ИПМ-

41

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность (без конденсации), %

-    атмосферное давление, кПа

от -40 до +60

от 5 до 95

от 84,0 до 106,7

от -10 до +60

от 5 до 95

от 84,0 до 106,7

от -40 до +60

от 5 до 95

от 84,0 до 106,7

от -80 до +125**

от 5 до 95

от 84,0 до 106,7

от -196 до +125**

от 5 до 95

от 84,0 до 106,7

от -20 до +60

от 5 до 95

от 30,0 до 110,0

от -20 до +60

от 30 до 85 от 84,0 до 106,7

Примечание:

* - без учёта выносного щупа

** - условия эксплуатации измерительной части

Знак утверждения типа

наносится типографским способом на наклейку (рисунки 1, 2) и на титульный лист паспорта и руководства по эксплуатации.

Комплектность

Таблица 5 - Комплект средства измерений

Наименование

Обозначение

Кол.

Примечание

Датчик климатический ИПМ

1 шт.

В зависимости от заказа

Паспорт

СЦТР.416123.001 ПС

1 экз.

Руководство по эксплуатации

СЦТР.416123.001 РЭ

1 экз.

Допускается предоставление в электронном виде

Методика поверки

МП-01-2021-20

1 экз.

Сведения о методах измерений

приведены в 2 разделе документа «Датчики климатические ИПМ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к датчикам

ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов»

ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»

ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1106 Па»

СЦТР.416123.001 ТУ Датчики климатические ИПМ. Технические условия
