Киловольтметры цифровые ПКВТ
| Номер в ГРСИ РФ: | 83613-21 |
|---|---|
| Категория: | Вольтметры |
| Производитель / заявитель: | ООО "ПК "Высоковольтные технологии", г.Волгоград |
Киловольтметры цифровые ПКВТ (далее - киловольтметры) предназначены для измерений напряжения переменного и постоянного тока.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 83613-21 | |||||||||||||||||||||
| Действует | по 11.11.2026 | |||||||||||||||||||||
| Наименование | Киловольтметры цифровые | |||||||||||||||||||||
| Модель | ПКВТ | |||||||||||||||||||||
| Модификации |
ПКВТ СКВ-120/140 ПКВТ С-100М ПКВТ С-196М ПКВТ С-197М ПКВТ СКВ196М1 ПКВТ СКВ-120/140М-0,25 |
|||||||||||||||||||||
| Приказы |
№1900 от
04.09.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 2674a032-8047-a083-2f2d-601bcbbd55b0 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ООО «ПК «Высоковольтные технологии», РОССИЯ, 400066, Волгоградская обл., г.о. город-герой Волгоград, г. Волгоград, ул. им. Рокоссовского, д. 1Д, каб.1
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 165 (95%) |
| Неуспешных поверок (СИ непригодно) | 9 (5 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
83613-21: Описание типа
2024-83613-21-1.pdf
Файл устарел
|
Скачать | 1 MБ | |
|
83613-21: Методика поверки
2024-mp83613-21.pdf
Файл устарел
|
Скачать | 7.4 MБ | |
|
83613-21: Описание типа
2024-83613-21.pdf
|
Скачать | 1 MБ | |
|
83613-21: Описание типа
2025-83613-21.pdf
|
Скачать | 263.6 КБ | |
|
83613-21: Методика поверки
2024-mp83613-21-1.pdf
|
Скачать | 7.4 MБ |
Описание типа
Назначение
Киловольтметры цифровые ПКВТ (далее - киловольтметры) предназначены для измерений напряжения переменного и постоянного тока.
Описание
Конструктивно киловольтметры состоят из делителя напряжения и блока индикации. В модификациях ПКВТ С196М, ПКВТ С196М1, ПКВТ С197М, ПКВТ С197М1, ПКВТ С100М и ПКВТ С100М1 делитель напряжения и блок индикации выполнены в едином корпусе, а в модификациях ПКВТ СКВ-120/140-0,25, ПКВТ СКВ-120/140-0,5, ПКВТ СКВ-120/140-1,0, ПКВТ СКВ-120/140М-0,25, ПКВТ СКВ-120/140М-0,5 и ПКВТ СКВ-120/140М-1,0 в отдельных, соединяемых между собой кабелем.
Делитель напряжения киловольтметров выполнен в цилиндрическом электроизоляционном корпусе, заполненном жидким диэлектриком, с высоковольтным электродом для не коронирующего подключения и металлического основания. Внутри корпуса размещены плечи высокого и низкого напряжений, состоящие из емкостно-омических сборок. В модификациях ПКВТ С196М, ПКВТ С196М1, ПКВТ С197М, ПКВТ С197М1, ПКВТ С100М и ПКВТ С100М1 блок индикации встроен в основание делителя, а в модификациях ПКВТ СКВ-120/140-0,25, ПКВТ СКВ-120/140-0,5, ПКВТ СКВ-120/140-1,0, ПКВТ СКВ-120/140М-0,25, ПКВТ СКВ-120/140М-0,5 и ПКВТ СКВ-120/140М-1,0 конструктивно выполнен в прямоугольном корпусе с ручкой для переноски. Для отображения результатов измерений блок индикации снабжен ЖК-дисплеем.
Принцип действия киловольтметров основан на методе емкостно-омического деления с последующей передачей сигнала измерительной информации на устройство обработки и отображения полученных результатов.
К данному типу киловольтметров относятся следующие модификации: ПКВТ С196М, ПКВТ С196М1, ПКВТ С197М, ПКВТ С197М1, ПКВТ С100М, ПКВТ С100М1, ПКВТ СКВ-120/140-0,25, ПКВТ СКВ-120/140-0,5, ПКВТ СКВ-120/140-1,0, ПКВТ СКВ-120/140М-0,25, ПКВТ СКВ-120/140М-0,5 и ПКВТ СКВ-120/140М-1,0, которые отличаются диапазонами измеряемых напряжений, метрологическими и техническими характеристиками.
Рабочее положение киловольтметров - вертикальное.
На нижней панели блока индикации для модификаций ПКВТ С196М, ПКВТ С196М1, ПКВТ С197М, ПКВТ С197М1, ПКВТ С100М и ПКВТ С100М1, на задней панели блока индикации и основании делителя напряжения для модификаций ПКВТ СКВ-120/140-0,25, ПКВТ СКВ-120/140-0,5, ПКВТ СКВ-120/140-1,0, ПКВТ СКВ-120/140М-0,25, ПКВТ СКВ-120/140М-0,5 и ПКВТ СКВ-120/140М-1,0 киловольтметры имеют шильдики с напечатанными на них заводскими номерами в виде цифровых обозначений, однозначно идентифицирующих каждый экземпляр средства измерений.
Киловольтметры пломбируются от несанкционированного доступа нанесением наклеек на нижнюю часть корпуса.
Нанесение знака поверки на киловольтметр не предусмотрено.
Общий вид средства измерений и обозначение мест пломбировки от несанкционированного доступа, нанесения заводского номера и знака поверки приведены на рисунках 1 - 4.

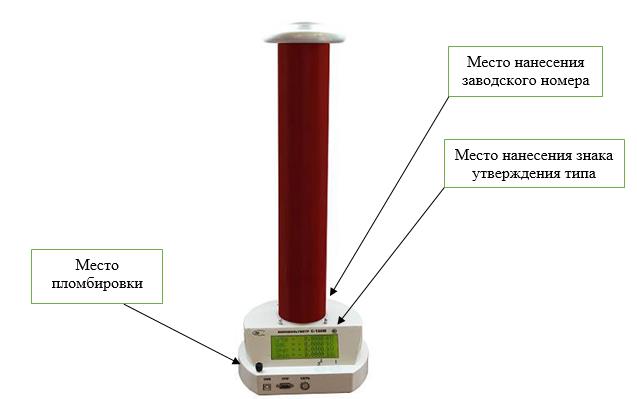

Рисунок 1 - Общий вид и обозначение мест пломбировки от несанкционированного доступа модификаций ПКВТ С196М, ПКВТ С197М и ПКВТ С100М
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место нанесения заводского номера
Место пломбировки

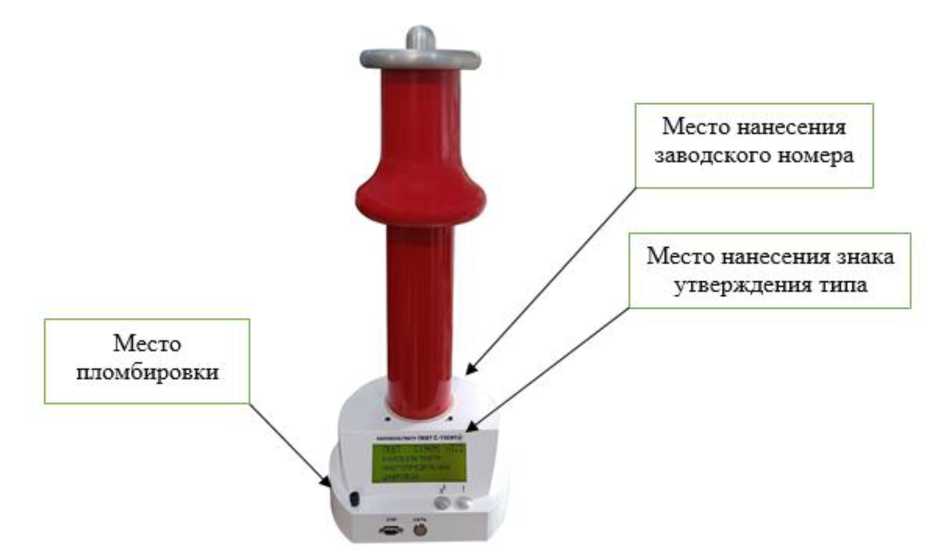

Рисунок 2 - Общий вид и обозначение мест пломбировки от несанкционированного доступа модификаций ПКВТ СКВ-120/140-0,25, ПКВТ СКВ-120/140-0,5 и ПКВТ СКВ-120/140-1,0

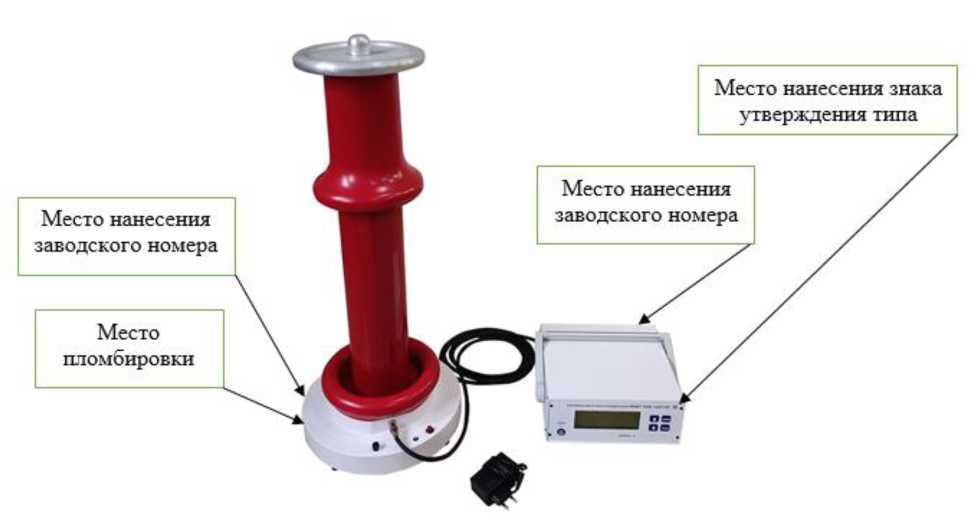

Рисунок 3 - Общий вид и обозначение мест пломбировки от несанкционированного доступа модификаций ПКВТ С196М1, ПКВТ С197М1 и ПКВТ С100М1
Рисунок 4 - Общий вид и обозначение мест пломбировки от несанкционированного доступа модификаций ПКВТ СКВ-120/140М-0,25, ПКВТ СКВ-120/140М-0,5
и ПКВТ СКВ-120/140М-1,0
Программное обеспечение
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационные данные ПО |
SKV.bin |
|
Версия ПО |
не ниже 1.00 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока, кВ - модификация ПКВТ С196М, ПКВТ С196М1 - модификация ПКВТ С197М, ПКВТ С197М1 - модификация ПКВТ С100М, ПКВТ С100М1 - модификации ПКВТ СКВ-120/140-0,25, ПКВТ СКВ-120/140-0,5, ПКВТ СКВ-120/140-1,0, ПКВТ СКВ-120/140М-0,25, ПКВТ СКВ-120/140М-0,5, ПКВТ СКВ-120/140М-1,0 |
от 0,1 до 40,0 включительно от 0,1 до 50,0 включительно от 1 до 100 включительно от 1 до 140 включительно |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % - модификации ПКВТ С196М, ПКВТ С196М1 от 0,1 до 10,0 кВ включительно |
±[0,3+0,03(|Xk/x|-1)]* |
|
свыше 10 до 40 кВ включительно |
±[0,3+0,01(|Xk/x|-1)]* |
|
- модификации ПКВТ С197М, ПКВТ С197М1 от 0,1 до 10,0 кВ включительно |
±[0,5+0,05(|Xk/x|-1)]* |
|
свыше 10 до 50 кВ включительно |
±[0,5+0,02(|Xk/x|-1)]* |
|
- модификации ПКВТ С100М, ПКВТ С100М1 от 1 до 25 кВ включительно |
±[0,3+0,03(|Xk/x|-1)]* |
|
свыше 25 до 100 кВ включительно |
±[0,3+0,01(|Xk/x|-1)]* |
|
- модификации ПКВТ СКВ-120/140-0,25, ПКВТ СКВ-120/140М-0,25 от 1 до 26 кВ включительно |
±[0,25+0,006(|Xk/x|-1)]* |
|
свыше 26 до 140 кВ включительно |
±0,25 |
|
- модификации ПКВТ СКВ-120/140-0,5, ПКВТ СКВ-120/140М-0,5 от 1 до 140 кВ включительно |
±0,5 |
|
- модификации ПКВТ СКВ-120/140-1,0, ПКВТ СКВ-120/140М-1,0 от 1 до 140 кВ включительно |
±1,0 |
|
Диапазон измерений напряжения переменного тока, кВ - модификации ПКВТ С196М, ПКВТ С196М1 |
от 0,1 до 30,0 включительно |
|
- модификации ПКВТ С197М, ПКВТ С197М1 |
от 0,1 до 40,0 включительно |
|
- модификации ПКВТ С100М, ПКВТ С100М1 |
от 1 до 75 включительно |
|
- модификации ПКВТ СКВ-120/140-0,25, ПКВТ СКВ-120/140-0,5, ПКВТ СКВ-120/140-1,0, ПКВТ СКВ-120/140М-0,25, ПКВТ СКВ-120/140М-0,5, ПКВТ СКВ-120/140М-1,0 |
от 1 до 120 включительно |
|
Номинальная частота переменного тока, Гц |
50 |
|
Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % - модификации ПКВТ С196М, ПКВТ С196М1 от 0,1 до 10,0 кВ включительно |
±[0,3+0,03(|Xk/x|-1)]* |
|
свыше 10 до 30 кВ включительно |
±[0,3+0,01(|Xk/x|-1)]* |
|
- модификации ПКВТ С197М, ПКВТ С197М1 от 0,1 до 10,0 кВ включительно |
±[0,5+0,05(|Xk/x|-1)]* |
|
свыше 10 до 40 кВ включительно |
±[0,5+0,02(|Xk/x|-1)]* |
|
- модификации ПКВТ С100М, ПКВТ С100М1 от 1 до 21 кВ включительно |
±[0,3+0,03(|Xk/x|-1)]* |
|
свыше 21 до 75 кВ включительно |
±[0,3+0,01(|Xk/x|-1)]* |
Окончание таблицы 2
|
Наименование характеристики |
Значение |
|
- модификации ПКВТ СКВ-120/140-0,25, ПКВТ СКВ-120/140М-0,25 от 1 до 26 кВ включительно свыше 26 до 120 кВ включительно - модификации ПКВТ СКВ-120/140-0,5, ПКВТ СКВ-120/140М-0,5 от 1 до 120 кВ включительно - модификации ПКВТ СКВ-120/140-1,0, ПКВТ СКВ-120/140М-1,0 от 1 до 120 кВ включительно |
±[0,25+0,006(|Xk/x|-1)]* ±0,25 ±0,5 ±1,0 |
|
Примечание: * Xk - конечное значение поддиапазона измерений напряжения, кВ; x - измеренное значение напряжения, кВ. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжения переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
50 |
|
Условия применения: - температура окружающей среды, °С |
от +5 до +40 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Габаритные размеры, мм, не более: - модификации ПКВТ С196М, ПКВТ С196М1, ПКВТ С197М, ПКВТ С197М1 - ширина |
250 |
|
- длина |
250 |
|
- высота |
540 |
|
- модификации ПКВТ С100М, ПКВТ С100М1 - ширина |
250 |
|
- длина |
220 |
|
- высота |
635 |
|
- делителя напряжения модификаций ПКВТ СКВ-120/140-0,25, ПКВТ СКВ-120/140-0,5, ПКВТ СКВ-120/140-1,0, ПКВТ СКВ-120/140М-0,25, ПКВТ СКВ-120/140М-0,5, ПКВТ СКВ-120/140М-1,0 - ширина |
310 |
|
- длина |
310 |
|
- высота |
775 |
|
- блока индикации модификаций ПКВТ СКВ-120/140-0,25, ПКВТ СКВ-120/140-0,5, ПКВТ СКВ-120/140-1,0, ПКВТ СКВ-120/140М-0,25, ПКВТ СКВ-120/140М-0,5, ПКВТ СКВ-120/140М-1,0 - ширина |
260 |
|
- длина |
260 |
|
- высота |
105 |
Окончание таблицы 3
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: - модификации ПКВТ С196М, ПКВТ С196М1, ПКВТ С197М, ПКВТ С197М1 |
7 |
|
- модификации С100М, С100М1 |
9 |
|
- делитель напряжения модификации ПКВТ СКВ-120/140-0,25, ПКВТ СКВ-120/140-0,5, ПКВТ СКВ-120/140-1,0, ПКВТ СКВ-120/140М-0,25, ПКВТ СКВ-120/140М-0,5, ПКВТ СКВ-120/140М-1,0 |
12 |
|
- блок индикации модификации ПКВТ СКВ-120/140-0,25, ПКВТ СКВ-120/140-0,5, ПКВТ СКВ-120/140-1,0, ПКВТ СКВ-120/140М-0,25, ПКВТ СКВ-120/140М-0,5, ПКВТ СКВ-120/140М-1,0 |
2,5 |
|
Средний срок службы, лет |
7 |
|
Средняя наработка на отказ, ч |
4000 |
Знак утверждения типа
наносится методом трафаретной печати на этикетку, наклеиваемую на нижнюю панель блока индикации для модификаций ПКВТ С196М, ПКВТ С196М1, ПКВТ С197М, ПКВТ С197М1, ПКВТ С100М, ПКВТ С100М1, методом трафаретной печати на лицевую панель для модификаций ПКВТ СКВ-120/140-0,25, ПКВТ СКВ-120/140-0,5, ПКВТ СКВ-120/140-1,0, ПКВТ СКВ-120/140М-0,25, ПКВТ СКВ-120/140М-0,5, ПКВТ СКВ-120/140М-1,0 и типографским способом на титульный лист паспорта.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Киловольтметр цифровой ПКВТ |
_ |
1 шт. |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
приведены в п. 6 «Руководство по эксплуатации» паспорта.
Нормативные документы
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 30 декабря 2022 г. № 3344 «Об утверждении Государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»
Приказ Росстандарта от 31 декабря 2020 г. № 2316 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ТУ 26.51.43-003-22378101-2021 «Киловольтметры цифровые ПКВТ. Технические условия»
