Антенны измерительные электрического поля П6-220

Номер в ГРСИ РФ: 83650-21
Категория: Антенны измерительные
Производитель / заявитель: ЗАО "СКАРД-Электроникс", г.Курск
Скачать
83650-21: Описание типа СИ Скачать 391.8 КБ
83650-21: Методика поверки Скачать 2.5 MБ
Заказать
Поставщик: ООО ТК «Олдис»
Антенны измерительные электрического поля П6-220 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Антенна измерительная электрического поля П6-220 (далее - антенна) предназначена для измерения напряжённости электрического поля в диапазоне частот от 9 кГц до 30 МГц.

Информация по Госреестру

Основные данные
Номер по Госреестру 83650-21
Наименование Антенны измерительные электрического поля
Модель П6-220
Страна-производитель РОССИЯ
Производитель / Заявитель

Акционерное общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс"), г. Курск

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 13
Успешных поверок (СИ пригодно) 13 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 28.03.2024

Поверители

Скачать

83650-21: Описание типа СИ Скачать 391.8 КБ
83650-21: Методика поверки Скачать 2.5 MБ

Описание типа

Назначение

Антенна измерительная электрического поля П6-220 (далее - антенна) предназначена для измерения напряжённости электрического поля в диапазоне частот от 9 кГц до 30 МГц.

Антенна совместно с измерительными приемными устройствами применяется для измерения характеристик антенных устройств, радиопомех при решении задач электромагнитной совместимости радиоэлектронных средств в диапазоне частот от 9 кГц до 30 МГц. Антенна имеет функцию бланкирования активной части, предотвращающую перегрузки средств измерений. Антенна может использоваться для работы в лабораторных, заводских и полевых условиях.

Описание

Антенна измерительная электрического поля представляет собой коническую дипольную антенну с активной частью, которая согласует импеданс диполя в широкой полосе частот (от 0,009 до 30 МГц) и компенсирует потери на согласование для выходного сопротивления тракта 50 Ом. Приёмными элементами антенны являются два конических вибратора, диполи которых образованы восьмью алюминиевыми стержнями и двумя дисками. Четыре стержневые стяжки обеспечивают антенне необходимую жёсткость. Вибраторы закреплены на боковых поверхностях прямоугольного металлического корпуса, в котором размещены согласующий усилитель и фильтры питания. На нижней поверхности корпуса размещены СВЧ - выход с волновым сопротивлением 50 Ом N-типа (розетка) и разъём питания (вилка РС-4ТВ).

Питание антенны осуществляется от батарейного источника питания напряжением плюс 15 В ± 10%, минус 15 В ± 10%.

Установка антенны возможна на опору любого типа.

Общий вид антенны, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа» и заводского номера представлены на рисунках 1,2.

Рисунок 1 - Внешний вид антенны П6-220

места для пломбировки от несанкционированного доступа

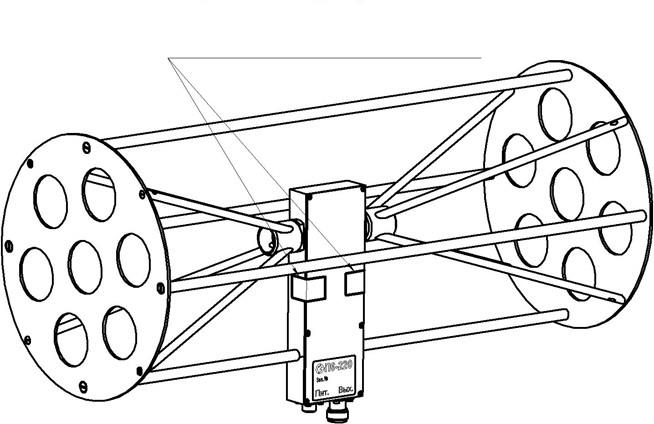

Рисунок 2 - Места пломбировки антенны П6-220

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон рабочих частот, кГц

от 9 до 3-104

Коэффициент калибровки антенны, дБ (м-1)

от - 20 до 10

Пределы допускаемой абсолютной погрешности коэффициента калибровки, не более, дБ

± 2

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Тип выходного соединителя

N-тип (розетка)

Номинальное входное сопротивление, Ом

50

Напряжение постоянного тока электрического питания, В

+ (15,0 ± 10%) - (15,0 ± 10%)

Тип входного соединителя батарейного блока питания

РС-4ТВ (вилка блочная)

Масса, кг, не более

0,9

Габаритные размеры (длинахширинахвысота), мм, не более

459x200 х246

Условия применения:

температура окружающего воздуха, °С

относительная влажность воздуха при температуре

20 С, %, не более

атмосферное давление, мм рт. ст.

от - 40 до + 50

80 от 630 до 800

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на корпус антенны методом наклейки.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Антенна измерительная электрического поля П6-220

КНПР.464611.004

1 шт.

Руководство по эксплуатации

КНПР.464611.004 РЭ

1 шт.

Формуляр

КНПР.464611.004ФО

1 шт.

Методика поверки

МП

1 шт.

Ящик укладочный

КНПР.321144.127

1 шт.*

Блок питания

-

1 шт.*

* - поставляется по отдельному заказу

Сведения о методах измерений

приведены в разделе 6 «Проведение измерений» документа КНПР.464611.004 РЭ

«Антенна измерительная электрического поля П6-220». Руководство по эксплуатации.

Нормативные документы

ГОСТ 13317-89 Элементы соединений СВЧ трактов радиоизмерительных приборов. Присоединительные размеры.

ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряжённости электрического поля в диапазоне частот от 0,0003 до 2500 МГц.

Технические условия КНПР.464611.004 ТУ
