Теплосчетчики ISF/CMF Minol Minocal
Номер в ГРСИ РФ: | 83727-21 |
---|---|
Категория: | Теплосчетчики |
Производитель / заявитель: | ООО "Миноль энергосбережение", г.Тюмень |
Теплосчетчики ISF/CMF Minol Minocal (далее по тексту - теплосчетчики) предназначены для измерений тепловой энергии и объема теплоносителя (воды), протекающего по трубопроводу в закрытых системах тепло/холодоснабжения.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 83727-21 |
Наименование | Теплосчетчики |
Модель | ISF/CMF Minol Minocal |
Страна-производитель | РОССИЯ |
Производитель / Заявитель
Общество с ограниченной ответственностью "Миноль энергоснабжение" (ООО "Миноль энергоснабжение"), г. Тюмень
РОССИЯ
Поверка
Межповерочный интервал / Периодичность поверки | 4 года |
Зарегистрировано поверок | 3488 |
Найдено поверителей | 11 |
Успешных поверок (СИ пригодно) | 3486 (100%) |
Неуспешных поверок (СИ непригодно) | 2 (0%) |
Актуальность информации | 22.12.2024 |
Поверители
Скачать
83727-21: Описание типа СИ | Скачать | 595.1 КБ | |
83727-21: Методика поверки | Скачать | 5.6 MБ |
Описание типа
Назначение
Теплосчетчики ISF/CMF Minol Minocal (далее по тексту - теплосчетчики) предназначены для измерений тепловой энергии и объема теплоносителя (воды), протекающего по трубопроводу в закрытых системах тепло/холодоснабжения.
Описание
Теплосчетчики имеют единое конструктивное исполнение и состоят из:
- вычислителя;
- тахометрического преобразователя расхода;
- пары датчиков температуры Pt500 и PtlOOO.
Принцип работы теплосчетчиков состоит в измерении объема в прямом (обратном) трубопроводе и температуры теплоносителя в прямом и обратном трубопроводах систем тепло/холодоснабжения и последующем определении тепловой энергии, объема и других параметров теплоносителя путем обработки результатов вычислителем по заданному алгоритму и отображением результатов обработки на цифровом показывающем устройстве.
Исполнения теплосчетчиков различаются конструкцией проточной части, а их типоразмеры отличаются номинальными диаметрами преобразователей расхода и дипазонами объемного расхода теплоносителя. Для различных случаев назначения теплосчетчики выпускаются в следующих исполнениях:
ISF - конструкция проточной части с тангенциальным подводом измеряемой среды;
CMF - конструкция проточной части с коаксиальным подводом измеряемой среды;
X - вариант установки преобразователя расхода:
RL - для измерений тепловой энергии при установке в обратный трубопровод;
VL - для измерений тепловой энергии при установке в подающий трубопровод;
ChangeOverVL - для измерений энергии охлаждения при установке в подающий трубопровод;
ChangeOverRL - для измерений энергии охлаждения при установке в обратный трубопровод;
Y - вариант конструкции тепловычислителя:
Kompakt - конструкция неразъемного тепловычислителя;
Kombi/Combi - конструкция разъемного тепловычислителя.
Вычислители имеют энергонезависимую память, в которой хранятся:
- накопленные значения тепловой энергии;
- накопленные значения объема теплоносителя;
- время наработки, время простоя;
- сообщения об ошибках.
Вычислитель может дополнительно обеспечивать архивирование:
- ежемесячных значений (глубина архивирования 132 месяца), а также годовых значений за предыдущий год: тепловой энергии и объема теплоносителя; времени работы при наличии расхода; максимальных значений тепловой мощности, расхода и температуры теплоносителя;
- служебной информации.
Вычислители обеспечивают:
- считывание измерительной информации через оптический интерфейс с помощью прибора сбора данных или компьютера, а также с дисплея (энергия считывается в kWh [кВт.ч], MWh [МВт.ч], GJ [ГДж]; объем в m3 [м3]);
- дистанционную передачу измерительной, архивной и служебной информации через оптический интерфейс и, при наличии, в зависимости от заказа, через коммуникационные ка -налы (M-Bus, радиомодуль, импульсный выход) в автоматизированные системы контроля и учёта энергоресурсов (АСКУЭ).
Теплосчетчики соответствуют классам точности 2 или 3 согласно ГОСТ Р ЕН 1434-1-2011.
Заводской номер наносится на маркировочную табличку установленную на корпусе.
Места пломбирования приведены на рисунках 1 и 2.
Пломбировочная наклейка
(винт крышки печатной платы)
Рисунок 1 - Места пломбирования
Пломбировочная наклейка
Пломбировочные штифты (при вскрытии надламываются)
Рисунок 2 - Места пломбирования

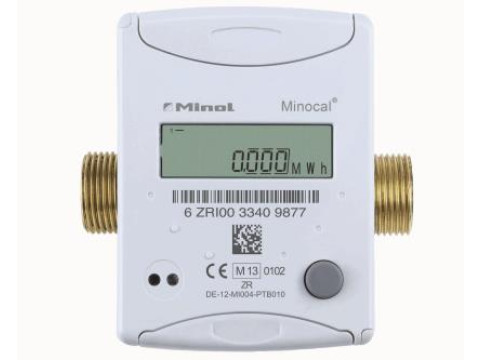

Внешний вид теплосчетчика ISF/CMF Minol Minocal представлен на рисунке 3
Рисунок 3 - Внешний вид теплосчетчика ISF/CMF Minol Minocal
Программное обеспечение
Теплосчётчик работает на базе микроконтроллера со встроенным микропрограммным обеспечением (ПО). ПО не разделено на метрологически значимую и метрологически не значимую часть, записывается в память микроконтроллера при производстве счётчика и не может быть считано и/или изменено в ходе эксплуатации, поскольку пользователь не имеет к нему доступа.
ПО собирает информацию с датчиков расхода и температуры, преобразует её, вычисляет тепловую энергию/энергию холода и сопутствующие параметры, управляет выводом информации на жидкокристаллический дисплей, записывает требуемые значения в энергонезависимую архивную память, а также обеспечивает взаимодействие счётчика с внешними устройствами через телеметрические интерфейсы и с пользователем через дисплей и кнопку управления.
При отключении питания измерительная информация, включая показания, сохраняется в энергонезависимой памяти счётчика.
Конструкция теплосчётчика исключает возможность несанкционированного воздействия на ПО и измерительную информацию без нарушения заводских пломб.
Идентификационные данные ПО теплосчетчика представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
GMM С5 ZRI |
Номер версии (идентификационный номер ПО) |
[S] 5.26.19.15773 |
Цифровой идентификатор ПО |
- |
Уровень защиты ПО и измерительной информации от преднамеренных и случайных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Технические характеристики
Таблица 2 - Метрологические и технические характеристики преобразователя расхода CMF
Диаметр условного прохода, мм |
Ду 15 |
Ду 20 | ||
Номинальный расход Qn, м3/ч |
0,6 |
1,5 |
1,5 |
2,5 |
Минимальный расход Qmin при горизонтальном положении, м3/ч |
0,010 |
0,024 |
0,03 |
0,05 |
Минимальный расход при вертикальном положении, м3/ч |
0,012 |
0,03 |
0,06 |
0,1 |
Порог чувствительности, м3/ч |
0,004 |
0,005 |
0,006 |
0,007 |
Максимальный расход Qmax, м3/ч |
1,2 |
3,0 |
3,0 |
5,0 |
Пределы допускаемой относительной погрешности при измерении объёмного расхода Q во всём диапазоне от Qmin до Qmax, %: - класс 2 - класс 3 |
±(2+0,02 Qn/Q), но не более ±5 ±(з+0,05 Qn/Q), но не более ±5 | |||
Максимальное рабочее давление, МПа |
1,6 |
1,6 |
1,6 |
1,6 |
Рабочий диапазон температуры, °C |
от +10 до +90 |
от +10 до +90 |
от +10 до +90 |
от +10 до +90 |
Присоединение к трубопроводу резьбовое, дюйм |
3/4" |
3/4" |
1" |
1" |
Монтажная длина, мм |
110 |
110 |
130 |
130 |
Таблица 3 - Метрологические и технические характеристики преобразователя расхода ISF
Диаметр условного прохода, мм |
Ду 15 |
Ду 20 | ||
Номинальный расход Qn , м3/ч |
0,6 |
1,5 |
1,5 |
2,5 |
Минимальный расход Qmin при горизонтальном положении, м3/ч |
0,010 |
0,024 |
0,03 |
0,05 |
Минимальный расход при вертикальном положении, м3/ч |
0,012 |
0,03 |
0,06 |
0,1 |
Порог чувствительности, м3/ч |
0,004 |
0,004 |
0,004 |
0,005 |
Максимальный расход Qmax, м3/ч |
1,2 |
3,0 |
3,0 |
5,0 |
Пределы допускаемой относительной погрешности измерения объёмного расхода Q во всём диапазоне от Qmin до Qmax, %: - класс 2 - класс 3 |
±(2+0,02 Qn/Q), но не более ±5 ±(3+0,05 Qn/Q), но не более ±5 | |||
Максимальное рабочее давление, МПа |
1,6 |
1,6 |
1,6 |
1,6 |
Рабочий диапазон температуры, °C |
от +10 до +90 |
от +10 до +90 |
от +10 до +90 |
от +10 до +90 |
Присоединение к трубопроводу резьбовое |
3/4" |
3/4" |
1" |
1" |
Монтажная длина, мм |
110 |
110 |
130 |
130 |
Таблица 4 - Метрологические и основные технические характеристики теплосчетчиков
Наименование характеристикий |
Значение |
Диапазон измерений температуры теплоносителя вычислителем, оС |
от 0 до 150 |
Минимальная разность температур теплоносителя в подающем и обратном трубопроводах ЛТтт, оС |
3 |
Пределы допускаемой относительной погрешности измерения разности температур, % |
±(1 + 12/ДТ) |
Пределы допускаемой относительной погрешности измерения тепловой энергии, % где Sq + Здт - пределы допускаемой относительной погрешности измерения объемного расхода и разности температур, соответственно, % |
±(Sq + Здт) |
Электропитание - от встроенной литиевой батареи номинальным напряжением, В |
3,6 |
Срок службы батареи, лет, в зависимости от заказа |
6 или 11 |
Температура окружающей среды, °C |
от 5 до 55 |
Относительная влажность воздуха при 25 °C, %, не более |
93 |
Габаритные размеры: (длина х ширина х высота), мм, для исполнения: ISF CMF |
114x85x65 114x85x125 |
Масса, кг, не более, для исполнения: ISF (Ду 15 / Ду 20) CMF (Ду 15 / Ду 20) |
0,58 / 0,62 1,00 / 1,09 |
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится на маркировочную табличку методом лазерного гравирования и титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность теплосчетчика
Наименование |
Обозначение |
Количество |
Теплосчетчик |
ISF/CMF Minol Minocal |
1 |
Принадлежности для теплосчетчика ISF/CMF |
1 компл. | |
Упаковка |
1 компл. | |
Руководство по эксплуатации |
055.00.00.000 РЭ |
1 |
Паспорт |
26.51.63-055-59643271ПС |
1 |
Методика поверки |
055.00.00.000 МП |
1 |
Сведения о методах измерений
изложены в разделе «Выполнение измерений» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Основные требования.
ТУ 26.51.63-055-59643271-2019 Теплосчетчики ISF/CMF Minol Minocal. Технические условия.
