Счетчики трехфазные статические АГАТ 3
| Номер в ГРСИ РФ: | 83910-21 |
|---|---|
| Производитель / заявитель: | ООО "МЗЭП-АГАТ", г. Москва |
Счетчики трехфазные статические АГАТ 3 (далее - счетчики) предназначены для измерения и однотарифного или многотарифного учёта активной или активной и реактивной электрической энергии в прямом или прямом и обратном направлении в трехфазных четырехпроводных сетях переменного тока номинальной частоты 50 Гц, а также для передачи по линиям связи информационных данных для автоматизированных систем контроля и учета энергопотребления АСКУЭ, определение и учет основных величин характеризующих параметры сети. Счетчики предназначены для эксплуатации в закрытых помещениях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 83910-21 |
| Наименование | Счетчики трехфазные статические |
| Модель | АГАТ 3 |
| Страна-производитель | РОССИЯ |
Производитель / Заявитель
Общество с ограниченной ответственностью "МЗЭП-АГАТ" (ООО "МЗЭП-АГАТ"), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 16 лет |
| Зарегистрировано поверок | 7139 |
| Найдено поверителей | 5 |
| Успешных поверок (СИ пригодно) | 7139 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 83910-21: Описание типа СИ | Скачать | 1.1 MБ | |
| 83910-21: Методика поверки | Скачать | 7.5 MБ |
Описание типа
Назначение
Счетчики трехфазные статические АГАТ 3 (далее - счетчики) предназначены для измерения и однотарифного или многотарифного учёта активной или активной и реактивной электрической энергии в прямом или прямом и обратном направлении в трехфазных четырехпроводных сетях переменного тока номинальной частоты 50 Гц, а также для передачи по линиям связи информационных данных для автоматизированных систем контроля и учета энергопотребления АСКУЭ, определение и учет основных величин характеризующих параметры сети. Счетчики предназначены для эксплуатации в закрытых помещениях.
Описание
Принцип действия счетчиков основан на измерении мгновенных значений входных сигналов напряжения и тока с последующим вычислением активной и реактивной электрической энергии методом аналого-цифрового преобразования.
Счетчики представляют собой измерительный прибор со специализированными микросхемами. В качестве датчиков тока используются трансформаторы тока, в качестве датчиков напряжения используются резистивные делители.
В зависимости от исполнения счетчики:
- могут быть непосредственного включения или трансформаторного включения;
- содержат в качестве счетного механизма электромеханическое отсчетное устройство (ЭМУ), которое одновременно выполняет функции запоминающего устройства. Используются для измерения активной энергии в прямом направлении. Число тарифов - 1;
- содержат в составе счетного механизма дисплей на основе жидкокристаллического индикатора (ЖКИ) и энергонезависимое устройство. Используются для измерения активной или активной и реактивной энергии в прямом и обратном направлении, число тарифов - до 8 (типы тарифов: пиковые, полупиковые, дневные, ночные; типы дней по тарифам: рабочие, выходные, праздничные). Счетчики с ЖКИ имеют встроенные часы реального времени, предназначенные для обеспечения учета потребления по временным (тарифным) зонам, определяют промежутки времени в операциях обработки измеряемых данных. Часы выполнены на базе кварцевого резонатора.
Счетчики имеют гальванически изолированный от остальных цепей телеметрический выход (ТМ) основного передающего устройства для поверки счетчиков и передачи импульсной информации по линиям связи для АСКУЭ. Счетчики активной и реактивной энергии имеют раздельные соответствующие выходы ТМ.
Счетчики с ЖКИ имеют цифровой интерфейс (RS232u, RS485, USB-IrDA), для
конфигурирования тарифов многотарифных счетчиков, для считывания информации в АСКУЭ и для считывания информации из счетчиков при отказе ЖКИ с помощью внешних устройств, удаленных на расстояние до одного километра.
Счетчики с ЭМУ имеют светодиодные индикаторы «L1», «L2», «L3» наличия
напряжения по каждой фазе, а также светодиод «Ошибка подключения» обнаружения неправильного подключение фаз по току или генерацию активной мощности со стороны нагрузки (счетчики регистрируют обратное направление мощности по модулю).
Модификации счетчиков:
АГАТ 3 -
Исполнение корпуса 1
Исполнение корпуса 3
Исполнение корпуса 4
Номинальный ток для счетчиков трансформаторного включения, А
5
50
60
100
Максимальный ток для счетчиков непосредственного включения, А1 2
Цифровой интерфейс отсутствует
Цифровой интерфейс RS232u 3
Цифровой интерфейс RS485 3
Ограничение мощности4

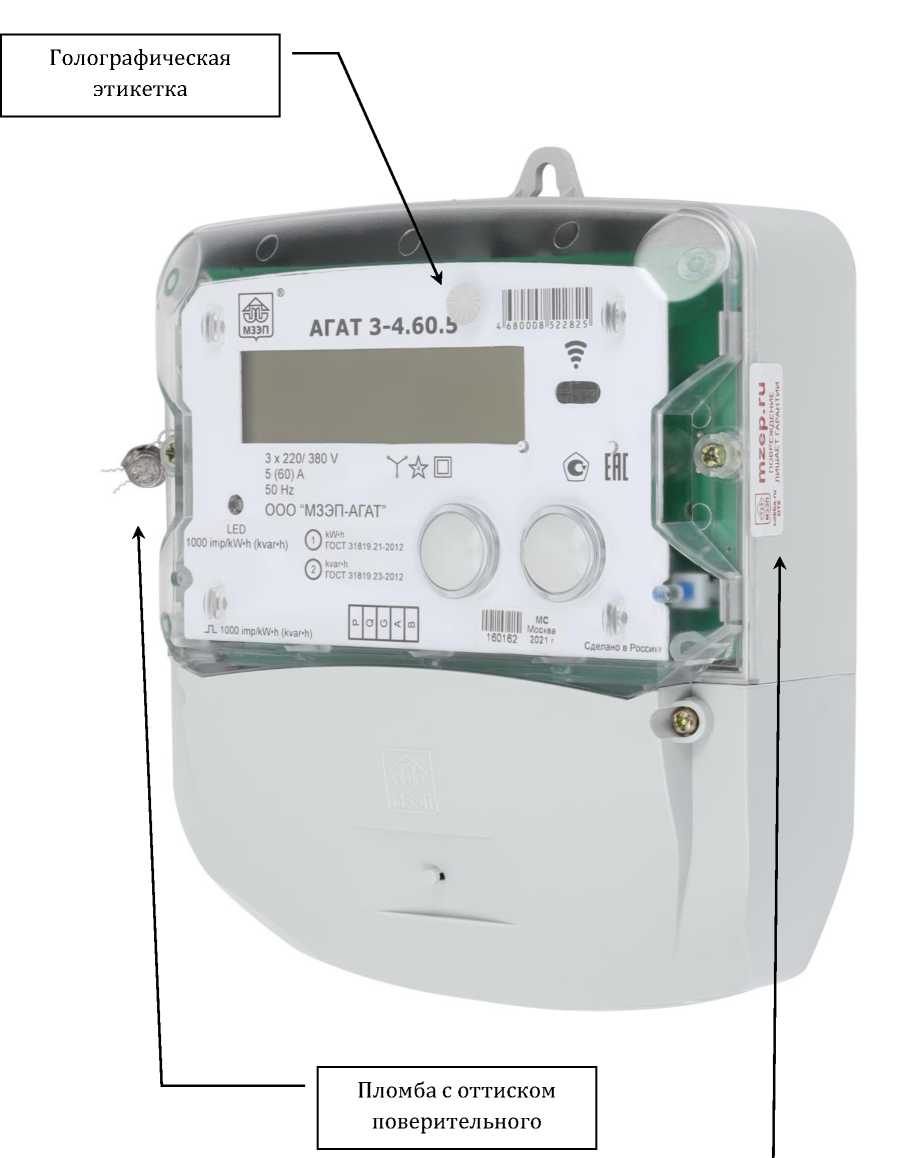

Общий вид счетчиков с указанием мест пломбирования представлен на рисунках 1^6.
Пломба с оттиском поверительного клейма
Голографическая этикетка предприятия-изготовителя
80008*
LED
1000 imp/kW«h (kvach)
АГАТ 3-1.5.2
мзэп
ini0/380 v Y'A-П (71“** /71ьа«
5(10)A I Уч |L=!J ГОСТ 31819 21-2012 \£/ ГОСТ 31819 23-5
50Hz - .
ООО "МЗЭП-АГАТ" я* /»—, (*|
Пломба с оттиском ОТК предприятия-изготовителя
•РНАПРЯЖ. Lp-PT0KA
Пломба ОТК
предприятия-изготовителя
Пломба ОТК предприятия-изготовителя
Программное обеспечение
В счетчиках с ЭМУ ПО отсутствует.
В счетчиках с ЖКИ ПО не оказывает влияние на точность измерений счетчика. Данные, хранящиеся в памяти счетчика, имеют дискретность существенно меньшую заданной точности. Диапазон представления, длительность хранения и округления результатов не влияют на точность измерения счетчика.
Идентификационные данные программного обеспечения счетчиков с ЖКИ приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование программного обеспечения |
ПФ6.730.124 ПО |
|
Номер версии (идентификационный номер) |
1.1 |
|
Цифровой идентификатор программного обеспечения |
19921 (0x4DD1H) |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRd6 полином 0х8005h |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности: - при измерении активной энергии по ГОСТ 31819.21-2012 - при измерении реактивной энергии по ГОСТ 31819.23-2012 |
1,0 2,0 |
|
Номинальное напряжение, Uhom, В |
3х220/380 3х230/400 (по заказу) |
|
Номинальная частота сети, Гном, Гц |
50 |
|
Номинальный (максимальный) ток для счетчиков трансформаторного включения, Ihom (1макс), А |
5 (10) |
|
Базовый (максимальный) ток для счетчиков непосредственного включения, 1б (1макс), А |
5 (50); 5 (60); 10 (100) |
|
Пределы допускаемой основной погрешности встроенных часов счетчика с ЖКИ, не более, с/сут |
± 0,5 |
|
Пределы дополнительной температурной погрешности встроенных часов счетчика с ЖКИ, не более, с/(0Ссут) |
± 0,15 |
|
Диапазон измерений напряжения, В |
От 0,8^Uhom до 1,15 Uhom |
|
Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % |
± 2 % |
|
Диапазон измерений силы переменного тока, А |
от 0,05-!ном(б)дО 1макс |
|
Пределы допускаемой относительной погрешности измерений силы переменного тока, % |
± 2 % |
|
Диапазон измерений частоты сети, Гц |
от 45 до 70 |
|
Пределы допускаемой относительной погрешности измерений частоты сети, % |
± 2 % |
|
Диапазон измерений полной мощности, Вт |
от 0,05-Uhom-Ihom(6) дО ином^1макс |
|
Пределы допускаемой относительной погрешности измерений полной мощности, % |
± 2 % |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Полная (активная) мощность, потребляемая каждой цепью напряжения счетчика при номинальных значениях напряжения, частоты и нормальной температуре при измерении энергии, не более, В^А (Вт) |
10 (2) |
|
Полная мощность, потребляемая цепью тока счетчиков, не более, В^А |
4,0 |
|
Стартовый ток (порог чувствительности) по активной мощности, мА - для трансформаторного включения |
10 |
|
- для счетчиков непосредственного включения с 1б=5 А |
20 |
|
- для счетчиков непосредственного включения с 1б=10 А |
40 |
|
Стартовый ток (порог чувствительности) по реактивной мощности, мА - для трансформаторного включения |
15 |
|
- для счетчиков непосредственного включения с 1б=5 А |
25 |
|
- для счетчиков непосредственного включения с 1б=10 А |
50 |
|
Наименование характеристики |
Значение |
|
Цена одного разряда счетного механизма ЭМУ, кВт^ч: - младшего - старшего |
0,1 10000 |
|
Цена одного разряда счетного механизма ЖКИ, кВт^ч, квар^ч: - младшего - старшего |
0,01 100000 |
|
Постоянная счетчика с ЖКИ, имп/кВ'гч, имп/квар^ч |
1000 |
|
Постоянная счетчика с ЭМУ, имп/кВгч |
800 |
|
Количество тарифов: - для счетчиков с ЭМУ - для счетчиков с ЖКИ, до |
1 8 |
|
Количество тарифных зон в течение суток, до |
48 |
|
Габаритные размеры (длина, ширина, высота), не более, мм Корпус 1: Корпус 3: Корпус 4: |
317 (306); 174; 75 159; 109; 61 (71) 245; 177; 69 |
|
Масса, кг, не более |
1,65 |
|
Нормальные условия эксплуатации: - температура окружающей среды, оС - относительная влажность при 25оС, не более, % - атмосферное давление, кПа (мм рт.ст.) |
от плюс 21 до плюс 25 98 от 70 до 106,7 (525-800) |
|
Рабочие условия эксплуатации: - температура окружающей среды, оС - относительная влажность при 25оС, не более, % - атмосферное давление, кПа (мм рт.ст.) |
от минус 40 до плюс 70 98 от 70 до 106,7 (525-800) |
|
Условия транспортирования и хранения: - температура окружающей среды, оС - относительная влажность при 25оС, не более, % - атмосферное давление, кПа (мм рт.ст.) |
от минус 50 до плюс 70 98 от 70 до 106,7 (525-800) |
|
Средняя наработка до отказа, не менее, ч |
260000 |
|
Средний срок службы, не менее, лет |
30 |
|
Степень защиты корпуса от пыли и воды |
IP51 |
|
Класс защиты человека от поражения электрическим током |
II |
Знак утверждения типа
Наносится на щиток счетчика методом трафаретной или термотрансферной печати, лазерной гравировки и в паспорт типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик трехфазный статический |
АГАТ 3 |
1 шт. |
|
Паспорт |
ПФ2.720.0ХХ ПС |
1 экз. |
|
Коробка упаковочная |
- |
1 шт. |
|
Ушко (для исполнения корпуса 4) |
ПФ8.882.036 |
1 шт. |
|
Преобразователь интерфейса USB-RS485, RS232u* |
ПФ3.035.020 |
1 шт. |
|
Преобразователь интерфейса USB-IrDA* |
ПФ3.035.021 |
1 шт. |
|
Кабель соединительный* |
ПФ6.664.053-01 |
1 шт. |
|
Методика поверки* |
ПФ2.720.023 МП |
1 экз. на партию |
|
Руководство по эксплуатации** |
ПФ2.720.023 РЭ, ПФ2.720.042 РЭ |
1 экз. на партию |
|
Программное обеспечение** |
MConfig |
1 экз. на партию |
*поставляется по отдельному заказу организациям, осуществляющим поверку и эксплуатацию счетчиков
** доступно на сайте http://www.mzep.ru/
Сведения о методах измерений
приведены в разделе 1.4 Руководства по эксплуатации ПФ2.720.042 РЭ и в разделе 1.3 Руководства по эксплуатации ПФ2.720.023 РЭ.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 31818.11-2012 (МЭК 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 (МЭК 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.23-2012 (МЭК 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ Р 8.654-2015 Государственная система обеспечения единства измерений. Требования к программному обеспечению средств измерений. Основные положения
ГОСТ 8.551-2013 «ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 года № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ТУ 4228-003-66313781-2021 Счетчики однофазные статические АГАТ 3. Технические условия
