Основные данные
Номер по Госреестру 83932-21
Действует по 07.12.2026
Наименование Системы многофункциональные измерительные аэрогазового контроля, связи, передачи информации и управления оборудованием
Модель "Granch МИС"
Приказы
1732 от 21.08.2025 — О внесении изменений в сведения об утвержденных типах средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ 07fed9df-7ad1-cd9b-9397-db19d480f93a
Испытания
Дата Модель Заводской номер
21.05.2025 9300 0225 0018
Производитель / Заявитель

ООО НПФ «Гранч», РОССИЯ, 630015, г. Новосибирск, ул. Королева, д. 40, к.1, ком.304

РОССИЯ

Поверка

Методика поверки / информация о поверке
МП-363-RA.RU.310556-2021 Государственная система обеспечения единства измерений. Системы многофункциональные измерительные аэрогазового контроля, связи, передачи информации и управления оборудованием «Granch МИС». Методика поверки
МП-564.310556-2025 Государственная система обеспечения единства измерений. Системы многофункциональные измерительные аэрогазового контроля, связи, передачи информации и управления оборудованием «Granch МИС». Методика поверки (с 21.08.2025)
Межповерочный интервал / Периодичность поверки
1 год
Зарегистрировано поверок
Найдено поверителей
Успешных поверок (СИ пригодно) 10 (100%)
Неуспешных поверок (СИ непригодно) 0 (0 %)
Актуальность информации 21.12.2025
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Системы многофункциональные измерительные аэрогазового контроля, связи, передачи информации и управления оборудованием "Granch МИС" поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

83932-21: Описание типа
2021-83932-21.pdf Файл устарел
Скачать 688.6 КБ
83932-21: Методика поверки
2021-mp83932-21.pdf Файл устарел
Скачать 4 MБ
83932-21: Описание типа
2021-83932-21-1.pdf
Скачать 688.6 КБ
83932-21: Описание типа
2025-83932-21.pdf
Скачать 871.9 КБ
83932-21: Методика поверки МП-363-RA.RU.310556-2021
2021-mp83932-21-1.pdf
Скачать 4 MБ
83932-21: Методика поверки МП-564.310556-2025
2025-mp83932-21.pdf
Скачать 4.9 MБ

Описание типа

Назначение

Системы многофункциональные измерительные аэрогазового контроля, связи, передачи информации и управления оборудованием «Granch МИС» (далее - МИС) предназначены для:

- измерений параметров рудничной атмосферы (объемных долей метана, оксида углерода, диоксида углерода, кислорода, сероводорода, диоксида серы, диоксида азота, хлора, оксида азота, водорода, массовой концентрации пыли, массы осевшей пыли и скорости воздушного потока);

- измерений (преобразования) аналоговых выходных сигналов и обработки цифровых выходных сигналов первичных измерительных преобразователей температуры, давления, влажности, расхода жидкостей и газов.

Описание

Принцип действия МИС при измерении параметров рудничной атмосферы основан на преобразовании параметров рудничной атмосферы с помощью датчиков в электрические и цифровые сигналы, передачи этих сигналов по проводным линиям связи, приеме этих сигналов контроллерами и/или станциями базовыми, измерении этих сигналов контроллерами и анализе измеренных значений (сравнение с заданными допустимыми значениями -уставками) с целью выработки аварийных сигналов и сигналов управления шахтным оборудованием, обеспечивающим поддержание безопасного аэрогазового режима в горных выработках. Контроллеры, станции базовые самостоятельно или через маршрутизаторы передают данные об измеренных параметрах на верхний уровень, состоящий из сервера, автоматизированных рабочих    мест    (АРМ)    оператора    и    администратора,

программно-технического комплекса Granch Registrator. Конфигурирование МИС и настройка на работу в конкретных условиях осуществляется программным путем при настройке контроллеров, а также с АРМ администратора.

МИС имеют возможность изменения числа измерительных каналов в процессе эксплуатации.

Кроме функций, указанных в назначении, МИС обеспечивают:

- контроль (индикацию) параметров (вибрации, прогиба, уровня, наклона, потока, частоты следования электрических сигналов) и управление технологическим горно-шахтным оборудованием с целью обеспечения безопасности работ в рудниках, угольных шахтах и других производствах и, в том числе, обеспечение автоматической газовой защиты (АГЗ) и противопожарной защиты;

- контроль параметров взрывозащиты горных выработок и дегазационных трубопроводов, и установок;

- контроль состояния горного массива, прогнозирование внезапных выбросов и горных ударов;

- обнаружение ранних признаков пожаров и контроль состояния систем противопожарной защиты;

- связь, маршрутизацию и обмен информацией по каналам связи, в том числе с многофункциональной системой безопасности;

- выдачу управляющих команд на основное и вспомогательное шахтное оборудование (системы управления вентиляцией, транспортом, водоотведением, электро-, гидро-и пневмоснабжением и др.) при заданных значениях измеряемых или контролируемых параметров, с возможностью установления приоритета управляющих сигналов от АРМ;

- отображение информации на подземных устройствах контроля и управления об их состоянии;

- отображение информации о контролируемых параметрах, работе технологического оборудования, результатах тестирования и выявленных неисправностях технических средств на АРМ в соответствии с требованиями действующей нормативной документации;

- обработку и хранение собранной информации на подземных и наземных вычислительных устройствах (серверах) и вывод текущей и архивной информации на бумажный носитель;

- формирование отчетов в электронном и бумажном виде об измеряемых и контролируемых параметрах, выявленных неисправностях оборудования;

- защиту данных и программного обеспечения (ПО) от случайного или несанкционированного изменения.

В МИС предусмотрена возможность применения:

- блоков питания автономных для питания датчиков и составных частей МИС;

- постов управления кнопочных для подачи сигналов управления оборудованием;

- датчиков дополнительных измерительных и логических каналов;

- устройств соединительных для соединения искробезопасных цепей и волоконно-оптических линий;

- муфт тройниковых и устройств соединительных для соединения искроопасных цепей;

- шкафов управления и сигнализации взрывозащищенных для размещения оборудования;

- устройств звуковой и/или световой сигнализации для подачи сигналов оповещения и другого оборудования.

МИС обеспечивают обмен информацией:

- между контроллерами и маршрутизатором и между маршрутизаторами по линиям связи с параметрами, приведенными в эксплуатационной документации;

- между контроллерами и станциями базовыми по линиям связи с интерфейсом RS-485 или оптоволоконным каналам связи, между контроллером, станцией базовой и сервером по оптоволоконным каналам связи;

- между маршрутизаторами, серверами и АРМ по локальной сети с интерфейсом Ethernet IEEE 802.3.

МИС обеспечивают возможность подключения по линиям связи дополнительных устройств с параметрами, приведенными в эксплуатационной документации. Дополнительные устройства, применяемые во взрывоопасных зонах, должны иметь соответствующую маркировку взрывозащиты.

МИС обеспечивают возможность определения следующих неисправностей технических средств:

- отказы датчиков;

- выход сигнала датчика за пределы диапазона измеряемых значений;

- короткое замыкание или обрыв линии передачи данных между датчиками и контроллерами, между подземными контроллерами и наземными устройствами сбора и обработки информации.

В состав измерительных каналов МИС входят контроллеры измерительные технологического оборудования Granch SBTC2 и Granch SBTC3 (далее - контроллеры), станции базовые SBGPS Master-06 (далее - станция базовая), датчики, сервер, автоматизированное рабочее место (АРМ) оператора с программным обеспечением (ПО), проводные линии связи, включающие барьеры искрозащиты, оптоволоконные линии связи и устройства соединительные.

Датчики измерительных каналов (ИК), входящих в состав МИС, указаны в таблице 1.

Таблица 1 - Датчики, используемые в измерительных каналах МИС

Тип

Номер в Федеральном информационном фонде по обеспечению единства измерений (ФИФ ОЕИ)

Датчики объемной доли метана

ДМС 01

21073-06

ДМС 03

45747-10

ИДИ-10, ИДИ-10с

28259-14

ИМРШ

65469-16

ИТС2

51279-12

МГМ-1

78656-20

МИК-01

62680-15

СГА

74682-19

СД-1.М

44590-12

СД-2.М1

88429-23

Сигмет-Р1

75649-19

СКПА

63910-16

СКПД

56528-14

GMA 01, GMM 01

41707-09

SENTRO (мод. TX635X.24X)

51604-19

Trolex, мод. STX3261, ТХ6363, ТХ6383, ТХ6386, ТХ6387

58758-14

ТХ6363, ТХ6383, ТХ6386, ТХ6387

73703-18

Датчики объемной доли оксида углерода

ДОУИ

33551-12

ИТС2

51279-12

СГА

74682-19

СД-1.Т.СО

44590-12

СДОУ 01

46045-10

СДТГ 01

37260-10

СКПА

63910-16

СКПД

56528-14

GMA 03.05, GMM 03.05

41707-09

SENTRO (мод. ТХ6350.250.ХХХ)

51604-19

Trolex, мод. ТХ6373

58758-14

ТХ6373

73703-18

Датчики объемной доли диоксида углерода

ИДИ-20

28259-14

ИТС2

51279-12

Тип

Номер в Федеральном информационном фонде по обеспечению единства измерений (ФИФ ОЕИ)

СГА

74682-19

СД-1.Д

44590-12

СД-2.Д1

88429-23

СКПА

63910-16

SENTRO (мод. ТХ6353.27Х)

51604-19

Trolex, мод. ТХ6363

58758-14

ТХ6363

73703-18

Датчики объемной доли кислорода

ДКИ

48953-12

ИТС2

51279-12

СГА

74682-19

СД-1.Т.О2

44590-12

СДТГ 11

37260-10

СКПА

63910-16

СКПД

56528-14

SENTRO (мод. ТХ6350.257)

51604-19

Trolex, мод. ТХ6373

58758-14

ТХ6373

73703-18

Датчики (измерители) скорости воздушного потока

СД-1.В

68845-17

СД-2.В

90286-23

СДСВ 01

22814-18

ТХ5921 (модификации 5922, 5923)

40062-08

Датчики массовой концентрации и массы осевшей пыли

ДИП-1

66801-17

ИЗСТ-01

36151-12

МИК-01

62680-15

Датчики объемной доли сероводорода

ИТС2

51279-12

СД-2.Н8

88429-23

SENTRO (мод. ТХ6350.251)

51604-19

Trolex, мод. ТХ6373

58758-14

ТХ6373

73703-18

Датчики объемной доли диоксида серы

СД-2.80

88429-23

SENTRO (мод. ТХ6350.252)

51604-19

Trolex, мод. ТХ6373

58758-14

ТХ6373

73703-18

Датчики объемной доли диоксида азота

ИТС2

51279-12

СД-2.Ш

88429-23

SENTRO (мод. ТХ6350.254)

51604-19

Trolex, мод. ТХ6373

58758-14

ТХ6373

73703-18

Датчики объемной доли оксида азота

ИТС2

51279-12

СД-Z.NO

88429-23

Тип

Номер в Федеральном информационном фонде по обеспечению единства измерений (ФИФ ОЕИ)

SENTRO (мод. ТХ6350.259)

51604-19

Trolex, мод. ТХ6373

58758-14

ТХ6373

73703-18

Датчики объемной доли хлора

SENTRO (мод. ТХ6350.255)

51604-19

Trolex, мод. ТХ6373

58758-14

ТХ6373

73703-18

Датчики объемной доли водорода

ИТС2

51279-12

СД-2.Н2

88429-23

СДТГ 02, СДТГ 03

37260-10

СКПА

63910-16

SENTRO (мод. ТХ6350.261)

51604-19

Trolex, мод. ТХ6373

58758-14

ТХ6373

73703-18

Сумма горючих газов (калибровка по метану)

СД-2.СН

88429-23

МИС обеспечивает выполнение функций системы аэрогазового контроля угольных шахт и рудников при измерениях:

- объемной доли метана в диапазоне от 0 до 2,5 % объемной доли измерительными каналами МИС, в состав которых входят датчики: ДМС 03, ИДИ-10, ИДИ-10с, ИМРШ, ИТС2-СН4-01, ИТС2-СН4-02, ИТС2-СН4-03, МГМ-1, МИК-01, СГА-М1.2/СН4-1О, СГА-М1.2/

СН4-2ТК, СГА-М1.2/СН4-3О, СД-1.М, Сигмет-Pl.X.Y, СКПА, СКПД, GMM 01.01, GMM 01.04, Trolex мод. STX3261, TX6386, TX6387, TX6386, TX6387, Sentro TX6353.243, Sentro TX6350.244, Sentro TX6350.246, Trolex мод. ТХ6363, ТХ6363, Trolex мод. ТХ6383, ТХ6383.

- объемной доли оксида углерода в диапазоне от 0 до 17 млн-1 объемной доли измерительными каналами МИС, в состав которых входят датчики: ДОУИ, СДТГ 01, СД-1.Т.СО, GMM 03.05, GMA 03.05, Sentro ТХ6350.250.50, Sentro ТХ6350.250.250, Sentro ТХ6350.250.500, СГА-М1.2/СО-1, СГА-М1.2/СО-2, СГА-М1.2/СО-3.

- объемной доли кислорода в диапазоне от 0 до 25 % объемной доли измерительными каналами МИС, в состав которых входят датчики: ДКИ (с ПО 2), ИТС2-О2-15, ИТС2-О2-16, СГА-М1.2/О2, СД-1.Т.О2, СКПА, СКПД, Sentro ТХ6350.257.

- объемной доли диоксида углерода в диапазоне от 0 до 2 % объемной доли измерительными каналами МИС, в состав которых входят датчики: ИДИ-20, ИТС2-СО2-19, ИТС2-СО2-20,   СД-1.Д, СД-2.Д1,   СГА-М1.2/СО2-1,   СГА-М1.2/СО2-2, СКПА,

Sentro ТХ6353.278.

- скорости воздушного потока измерительными каналами МИС, в состав которых входят датчики: СД-1.В.1, СД-1.В.2, СД-2.В, СДСВ 01, Trolex, мод. ТХ5921 (мод. 5922, 5923).

- массовой концентрации пыли измерительными каналами МИС, в состав которых входят датчики: ИЗСТ-01, МИК-01.

Датчики, предназначенные для применения в измерительных каналах во взрывоопасных зонах, должны иметь Ex-маркировку взрывозащиты, соответствующую требованиям технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

В целях предотвращения несанкционированной настройки и вмешательства в работу МИС производится пломбирование измерительных компонентов - средств измерений утвержденного типа. Способы защиты и места пломбирования измерительных компонентов приведены в их описаниях типа и эксплуатационной документации.

Нанесение знака поверки на МИС не предусмотрено.

Заводской номер МИС в цифровом формате наносится на маркировочную табличку методом лазерной печати в соответствии с рисунком 1 и указывается в паспорте. Маркировочная табличка размещается на корпусе серверного шкафа (стойки) из состава МИС.

Место нанесения

заводского номера

Место нанесения знака утверждения типа

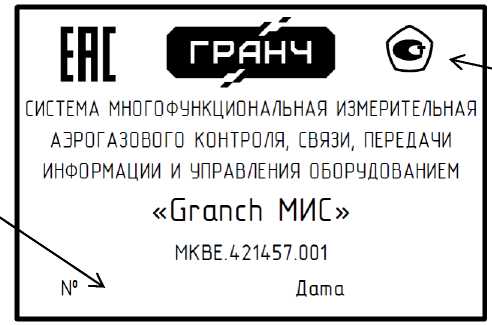

Рисунок 1 - Место нанесения заводского номера и знака утверждения типа

Программное обеспечение

Программное обеспечение (ПО), реализующее функции МИС, представлено ПО контроллеров, ПО станций базовых и ПО верхнего уровня.

ПО контроллеров представлено встроенным ПО модуля процессорного и модулей MAI, MLI, MLO, MNI, MKD.

ПО станций базовых представлено встроенным ПО модуля маршрутизатора Master 06 MBWR.

ПО верхнего уровня МИС функционирует под управлением операционной системы типа Windows и поставляется в четырех вариантах:

- вариант поставки № 1 на основе SCADA-системы GranchSCADA;

- вариант поставки № 2 на основе SCADA-системы MasterSCADA;

- вариант поставки № 3 на основе SCADA-системы Iconics Genesis32;

- вариант поставки № 4 на основе SCADA-системы Iconics Genesis64.

Состав ПО варианта поставки № 1:

- ПО серверной части, включающее в себя сервер OPC (по протоколу SBTC) GranchSCADA RTServer (RTS), сервер сохранения данных GranchSCADA DSServer (DSS), сервер СУБД (FireBird 2.x, FireBird 3.x, Microsoft SQL Server). Серверы RTS и DSS развертываются программой SetupGranchSCADAServer, работают в виде сервисов ОС Windows;

- ПО АРМ администратора МИС, включающее программу установки Setup GranchSCADA ARM x64.exe, пакет программ Microsoft VisualStudio.Net 2008 (или выше), библиотеку компонентов GranchSCADA, отвечающих за обработку и отображение полученных данных;

- программы ConfigGranchSCADA: конфигуратора архива сигналов, параметров событий и тревог для журналов событий, журнала оператора АГК, параметров трендов сигналов;

- ПО АРМ оператора МИС, включающее программу установки Setup GranchSCADA ARM x64.exe, приложение Microsoft FrameWork.Net, загруженное из базы данных загрузчика приложений GranchSCADA, либо опубликованное по технологии ClickOnce.

Состав ПО варианта поставки № 2:

- ПО серверной части, включающее сервер обработки, отображения и архивирования, данных OPC-сервера MasterSCADA, ОРС-сервер KEPServerEx (или аналогичный) с поддержкой Modicon Modbus и OPC Unified Architecture (UA), сервер управления СУБД Firebird, MSSQL;

- ПО АРМ администратора МИС, включающее пакет программ MasterSCADA, программный интерфейс доступа к данным Firebird ODBC Driver, либо клиентской лицензии MSSQL;

- ПО АРМ оператора МИС, включающее объекты, разработанные для управления целевой технологической системой с помощью MasterSCADA, программный компонент MasterSCADA для запуска объектов и отображения показаний, пакет программ Microsoft Framework.NET, программный интерфейс доступа к данным Firebird ODBC Driver, либо клиентская лицензия MS SQL.

Состав ПО варианта поставки № 3:

- ПО серверной части, включающее приложение построения графиков текущих значений каналов и на основе архивных данных TrendWorX™32, приложение мониторинга, архивирования тревог и сообщений пользователю AlarmWorX™32, приложение управления планированием выполнения задач по расписанию ScheduleWorX™32, приложение управления связями (передача данных) между OPC-серверами, аварийного переключения DataWorX™32, приложение управления VBA-скриптами системы ScriptWorX™, приложение диагностики и контроля работы компонентов TraceWorX™32, приложение для предоставления данных и графической информации о контролируемом технологическом процессе с использованием web-технологий WebHMI™, приложение мультимедиа представлений событий тревог AlarmWorX32 Multimedia™, менеджер унифицированных данных UnifiedDataManager™, ОРС-сервер KEPServerEx (или аналогичный) с поддержкой Modicon Modbus и OPC Unified Architecture (UA), сервера СУБД Microsoft SQL Server;

- ПО АРМ администратора МИС, включающее приложение создания графических интерфейсов GraphWorX™32, приложение построения графиков текущих значений каналов и на основе архивных данных TrendWorX™32, приложение мониторинга, архивирования тревог и сообщений пользователю AlarmWorX™32, менеджер унифицированных данных UnifiedDataManager™;

- ПО АРМ оператора МИС, включающее приложение создания графических интерфейсов GraphWorX™32, менеджер унифицированных данных UnifiedDataManager™;

Состав ПО варианта поставки № 4:

- ПО серверной части, включающее приложение создания графических интерфейсов GraphWorX64™, приложение мониторинга, архивирования тревог и сообщений пользователю AlarmWorX64™, приложение построения графиков текущих значений каналов и на основе архивных данных TrendWorX64™, приложение интеграции данных различных источников для представления пользователю в различном формате GridWorX™, приложение диагностики FDDWorX™, приложение управления планированием выполнения задач по расписанию ScheduleWorX64™, централизованное приложение управления всеми компонентами, основанное на web-технологиях Workbench™, менеджер унифицированных данных UnifiedDataManager™, ОРС-сервер KEPServerEx (или аналогичный) с поддержкой Modicon Modbus и OPC Unified Architecture (UA), сервер управления реляционными базами данных MS SQL Server (2012 и выше);

- ПО АРМ администратора МИС, включающее приложение создания графических интерфейсов GraphWorX64™, приложение мониторинга, архивирования тревог и сообщений пользователю AlarmWorX64™, приложение построения графиков текущих значений каналов и на основе архивных данных TrendWorX64™, приложение интеграции данных различных источников для представления пользователю в различном формате GridWorX™, приложение диагностики FDDWorX™, приложение управления планированием выполнения задач по расписанию ScheduleWorX64™, централизованное приложение управления всеми компонентами, основанное на web-технологиях Workbench™;

- ПО АРМ оператора МИС, включает приложение создание графических интерфейсов GraphWorX64™, приложение построения графиков текущих значений каналов и на основе архивных данных TrendWorX64™, приложение мониторинга, архивирования тревог и сообщений пользователю AlarmWorX64™, приложение интеграции данных различных источников для представления пользователю в различном формате GridWorX™, приложение отображения состояния ПТК «Granch Registrator» StatusGR.

Идентификационные данные метрологически значимого программного обеспечения приведены в таблицах 2, 3, 4 и 5.

Таблица 2 - Идентификационные данные метрологически значимого ПО в варианте поставки № 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

GranchSCADA

Номер версии (идентификационный номер) ПО

не ниже 1.0.0.1

Цифровой идентификатор ПО

DeviceSBTC2.dll v.1.2.0.1 (749DE9B5D3E02BF814F5A22DFC711D98) RTS_<name>.exe v.1.2.0.1 (D9AC708A62050CBD948E98AA75916BC4) DSS_<name>.exe v.1.2.0.2 (F89107CC8901C035F435B133ADBF9AAF)

Алгоритм вычисления цифрового идентификатора ПО

MD5

Примечание - <name> - наименования компонентов ПО. При установке на одном сервере более одного экземпляра ПО может различаться

Таблица 3 - Идентификационные данные метрологически значимого ПО в варианте поставки № 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MasterSCADA

Номер версии (идентификационный номер) ПО

не ниже 3.8

Цифровой идентификатор ПО

server_runtime.exe v. 6.10.623.0 (9F3B92FD85CD9D2904BF7878F718A3BA) modbus_ethemet.dll v. 6.10.623.0 (8E2ECE87CC0FED11B1871B2829CE9818) opcuaclient.dll v. 6.10.623.0 (FFF5EDD4139937B1F6826C9A9019FE2E)

Алгоритм вычисления цифрового идентификатора ПО

MD5

Таблица 4 - Идентификационные данные метрологически значимого ПО в варианте поставки № 3

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Iconics Genesis32

Номер версии (идентификационный номер) ПО

не ниже 9.22

Цифровой идентификатор ПО

server_runtime.exe v.5.19.467.0

(F7E162E618E208AD7DDDC9C48A72D6E0)

modus_ethernet_u.dll v.5.19.467.0

(2A91260696D9CF177D02324ED29553CF)

Алгоритм вычисления цифрового идентификатора ПО

MD5

Таблица 5 - Идентификационные данные метрологически значимого ПО в варианте поставки № 4

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Iconics Genesis64

Номер версии (идентификационный номер) ПО

не ниже 10.85

Цифровой идентификатор ПО

server_runtime.exe v.5.19.467.0 (F7E162E618E208AD7DDDC9C48A72D6E0) modus_ethernet_u.dll v.5.19.467.0 (2A91260696D9CF177D02324ED29553CF)

или

server_runtime.exe v. 6.10.623.0 (9F3B92FD85CD9D2904BF7878F718A3BA) modbus_ethernet.dll v. 6.10.623.0 (8E2ECE87CC0FED11B1871B2829CE9818) opcuaclient.dll v. 6.10.623.0 (FFF5EDD4139937B1F6826C9A9019FE2E)

Алгоритм вычисления цифрового идентификатора ПО

MD5

Таблица 6 - Идентификационные данные утилиты проверки цифрового идентификатора ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

GranchCheckMD5

Номер версии (идентификационный номер) ПО

1.0.0.0

Цифровой идентификатор ПО

9644802629ECF03959794D89746A61E7

Алгоритм вычисления цифрового идентификатора ПО

MD5

Уровень защиты ПО МИС от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Технические характеристики

приведены в таблицах 7 - 25.

Таблица 7 - Пределы допускаемой основной погрешности измерений, включая погрешности, вносимые ПО, по измерительным каналам объемной доли метана в зависимости от диапазона измерений и типа применяемого датчика

Датчик (первичный измерительный преобразователь)

Тип выходного сигнала датчика

Диапазон измерений, об. доля, %

Поддиапазон измерений, в котором нормирована погрешность, об. доля, %

Пределы допускаемой основной погрешности

абсолютной, об. доля, %

относительной, %

ДМС 01

аналоговый (от 0,4 до 2,0 В)

от 0 до 2,5

от 0 до 2,5

±0,23

от 0 до 100

от 0 до 60 включ. ев. 60 до 100

±5,51

±16,6

— —

Датчик (первичный измерительный преобразователь)

Тип выходного сигнала датчика

Диапазон измерений, об. доля, %

Поддиапазон измерений, в котором нормирована погрешность, об. доля, %

Пределы допускаемой основной погрешности

абсолютной, об. доля, %

относительной, %

ДМС 03

аналоговый (от 1 до 5 мА, 0,4 до 2,0 В)

от 0 до 2,5

от 0 до 2,5

±0,12

от 5 до 100

от 5 до 100

±3,31

цифровой (RS-485)

от 0 до 2,5

от 0 до 2,5

±0,1

от 5 до 100

от 5 до 100

±3,0

ИДИ-10

аналоговый (от 0,4 до 2,0 В), цифровой (RS-485)

от 0 до 2,5

от 0 до 2,5

±0,2

от 0 до 5

от 0 до 2,5 включ. св. 2,5 до 5

±0,2 —

— ±8,0

от 0 до 100

от 0 до 5 включ. св. 5 до 100

±0,5 —

— ±10,0

ИДИ-10с

аналоговый (от 0,4 до 2,0 В), цифровой (RS-485)

от 0 до 2,5

от 0 до 2,5

±0,13

от 0 до 5

от 0 до 2,5 св. 2,5 до 5

±0,13

— ±5,0

от 0 до 100

от 0 до 2 включ. св. 2 до 100

±0,1 —

— ±5,0

ИМРШ.ПБТ

аналоговый (от 0,4 до 2,0 В), цифровой (RS-485)

от 0 до 2,5

от 0 до 2,5

±0,13

ИМРШ.ПБО

аналоговый (от 0,4 до 2,0 В), цифровой (RS-485)

от 0 до 100

от 0 до 2,5 включ.

св. 2,5 до 5 включ.

св. 5 до 100

±0,13

— —

— ±5,0 ±10,0

ИТС2-СН4-01

цифровой (RS-485)

от 0 до 2,5

от 0 до 2,5

±0,1

от 5 до 100

от 5 до 100

±3,0

ИТС2-СН4-02

цифровой (RS-485)

от 0 до 2,5

от 0 до 2,5

±0,2

ИТС2-СН4-03

аналоговый (от 1 до 5 мА, от 4 до 20 мА)

от 0 до 2,5

от 0 до 2,5

±0,12

от 5 до 100

от 5 до 100

±3,31

ИТС2-СН4-04

аналоговый (от 1 до 5 мА, от 4 до 20 мА)

от 0 до 2,5

от 0 до 2,5

±0,23

ИТС2-СН4-05

цифровой (RS-485)

от 0 до 100

от 0 до 100

±3

ИТС2-СН4-06

аналоговый (от 1 до 5 мА, от 4 до 20 мА)

от 0 до 100

от 0 до 100

±3,31

ИТС2-СН4-25

цифровой (RS-485)

от 0 до 100

от 0 до 2,0 от 2 до 100

±0,1 —

— ±5,0

Датчик (первичный измерительный преобразователь)

Тип выходного сигнала датчика

Диапазон измерений, об. доля, %

Поддиапазон измерений, в котором нормирована погрешность, об. доля, %

Пределы допускаемой основной погрешности

абсолютной, об. доля, %

относительной, %

ИТС2-СН4-26

аналоговый (от 1 до 5 мА, от 4 до 20 мА)

от 0 до 100

от 0 до 2,0 от 2 до 100

±0,12

— ±5,6

МГМ-1

аналоговый (от 0,4 до 2,0 В)

от 0 до 2,5

от 0 до 2,5

±0,12

цифровой (RS-485)

от 0 до 2,5

от 0 до 2,5

±0,1

МИК-01

аналоговый (от 0,4 до 2,0 В), цифровой (RS-485)

от 0 до 2,5

от 0 до 2,5

±0,13

от 0 до 100

от 0 до 2 включ. св. 2 до 5 включ. св. 5 до 100

±0,1 — —

— ±5,0 ±10,0

СГА-М1.2/СН4-1О

аналоговый (от 0,4 до 2,0 В), цифровой (RS-485)

от 0 до 2,5

от 0 до 2,5

±0,1

от 0 до 5

от 0 до 2,5 включ. св. 2,5 до 5

±0,1 —

±5

СГА-М1.2/СН4-2ТК

аналоговый (от 0,4 до 2,0 В), цифровой (RS-485)

от 0 до 2,5

от 0 до 2,5

±0,1

СГА-М1.2/СН4-3О

аналоговый (от 0,4 до 2,0 В), цифровой (RS-485)

от 0 до 5

от 0 до 2,5 включ. св. 2,5 до 5

±0,1 —

±5

от 0 до 100

от 0 до 2,5 включ. св. 2,5 до 100

±0,1 —

±5

СД-1.М

аналоговый (от 0,4 до 2,0 В)

от 0 до 2,5

от 0 до 2,5

±0,12

от 5 до 100

от 5 до 100

±3,3

цифровой (RS-485)

от 0 до 2,5

от 0 до 2,5

±0,1

от 5 до 100

от 5 до 100

±3,0

СД-2.М1

аналоговый (от 0,4 до 2,0 В), цифровой (RS-485)

от 0 до 2,2

от 0 до 2,2

±0,1

от 0 до 50 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

Сигмет-Р1.Х^

1)

от 0 до 2,5

от 0 до 2,5

±0,2

СКПА

аналоговый (от 0,4 до 2,0 В) цифровой (RS-485)

от 0 до 100

от 0 до 2,5 включ. св. 2,5 до 5 включ. св. 5 до 100

±0,13

— —

— ±5,0 ±10,0

СКПД

аналоговый (от 0,4 до 2,0 В), цифровой (RS-485)

от 0 до 100

от 0 до 2,5 включ. св. 2,5 до 10 включ.

св. 10 до 100

±0,2

±3,0

±5,0

— —

GMM 01.01

цифровой (RS-485)

от 0 до 2,5

от 0 до 2,5

±0,12

Датчик (первичный измерительный преобразователь)

Тип выходного сигнала датчика

Диапазон измерений, об. доля, %

Поддиапазон измерений, в котором нормирована погрешность, об. доля, %

Пределы допускаемой основной погрешности

абсолютной, об. доля, %

относительной, %

GMM 01.04, GMA 01.04

аналоговый (от 0,4 до 2,0 В, от 1 до 5 В, от 4 до 20 мА)

от 0 до 2,5

от 0 до 2,5

±0,14

от 2,5 до 5

от 0 до 100

от 2,5 до 5 от 0 до 60 включ. св. 60 до 100

±3,31

±5,51

— ±5,51

цифровой (RS-485)

от 0 до 2,5

от 0 до 2,5

±0,13

от 2,5 до 5

от 0 до 100

от 2,5 до 5 включ. от 0 до 60 включ. св. 60 до 100

— ±3,0

±5,0 — ±5,0

GMM 01.13, GMA 01.13

аналоговый (от 0,4 до 2,0 В, от 1 до 5 В, от 4 до 20 мА)

от 0 до 100

от 0 до 60 включ. св. 60 до 100

±3,31

— ±5,51

цифровой (RS-485)

от 0 до 100

от 0 до 60 включ. св. 60 до 100

±3 —

±5

Sentro, TX6350.240

аналоговый (от 0,4 до 2,0 В)

от 0 до 50 % НКПР

от 0 до

50 % НКПР

±5,6 % НКПР

цифровой (RS-485)

от 0 до

50 % НКПР

от 0 до

50 % НКПР

±5 % НКПР

Sentro, TX6353.242

аналоговый (от 0,4 до 2,0 В)

от 0 до 100

от 0 до 60 включ. св. 60 до 100

±3,31

— ±5,51

цифровой (RS-485)

от 0 до 100

от 0 до 60 включ. св. 60 до 100

±3 —

±5

Sentro, TX6353.243

аналоговый (от 0,4 до 2,0 В)

от 0 до 2,5

от 0 до 2,5

±0,14

от 2,5 до 5

св. 2,5 до 5

±5,51

цифровой (RS-485)

от 0 до 2,5

от 0 до 2,5

±0,13

от 2,5 до 5

от 2,5 до 5

±5

Sentro, TX6350.244

аналоговый (от 4 до 20 мА, от 0,4 до 2,0 В)

от 0 до 2,5

от 0 до 2,5

±0,12

цифровой (RS-485)

от 0 до 2,5

от 0 до 2,5

±0,1

Sentro, TX6353.245

аналоговый (от 0,4 до 2,0 В)

от 0 до 100 % НКПР

от 0 до 40 % НКПР

включ.

св. 40 до 100 % НКПР

±5,6 % НКПР —

±5,6

цифровой (RS-485)

от 0 до 100 % НКПР

от 0 до 40 % НКПР св. 40 до 100 % НКПР

±5 % НКПР —

±5

Датчик (первичный измерительный преобразователь)

Тип выходного сигнала датчика

Диапазон измерений, об. доля, %

Поддиапазон измерений, в котором нормирована погрешность, об. доля, %

Пределы допускаемой основной погрешности

абсолютной, об. доля, %

относительной, %

Sentro, TX6350.246

аналоговый (от 4 до 20 мА, от 0,4 до 2,0 в)

от 0 до 2,5

от 0 до 2,5

±0,12

цифровой (RS-485)

от 0 до 2,5

от 0 до 2,5

±0,1

Trolex, мод. ТХ6363

аналоговый (от 4 до 20 мА, от 0,4 до 2,0 в)

от 0 до 2,5 от 2,5 до 5 от 0 до 100

от 0 до 2,5

от 2,5 до 5 от 0 до 60 включ. св. 60 до 100

±0,12 — ±3,31

— ±5,51

±5,51

ТХ6363

аналоговый (от 4 до 20 мА, от 0,4 до 2,0 В)

от 0 до 2,5 от 2,5 до 5 от 0 до 100

от 0 до 2,5 от 2,5 до 5 от 0 до 60 включ. св. 60 до 100

±0,12 — ±3,31

— ±5,51

±5,51

Trolex, мод. STX3261, TX6386, X6387

аналоговый (от 4 до 20 мА, от 0,4 до 2,0 В)

от 0 до 2,5

от 0 до 2,5

±0,12

TX6386, TX6387

аналоговый (от 4 до 20 мА, от 0,4 до 2,0 в)

от 0 до 2,5

от 0 до 2,5

±0,12

Trolex, мод. ТХ6383

аналоговый (от 4 до 20 мА, от 0,4 до 2,0 В)

от 0 до 2,5

от 0 до 2,5

±0,12

от 0 до

50 % НКПР

от 0 до

50 % НКПР

±4,5 % НКПР

ТХ6383

аналоговый (от 4 до 20 мА, от 0,4 до 2,0 в)

от 0 до 2,5 от 0 до 50 % НКПР

от 0 до 2,5 от 0 до 50 % НКПР

±0,12

±4,5 % НКПР

— —

1)    Считывание данных с измерениями в базу данных МИС осуществляется на верхнем

уровне с применением устройства настройки и калибровки УНК Сигмет-Р1, подключаемого к АРМ

Таблица 8 - Пределы допускаемой основной погрешности измерений, включая погрешности, вносимые ПО, по измерительным каналам объемной доли оксида углерода в зависимости от диапазона измерений и типа применяемого датчика

Датчик (первичный измерительный преобразователь)

Тип выходного сигнала датчика

Диапазон измерений, об. доля, -1 млн 1

Поддиапазон измерений, в котором нормирована погрешность, об. доля, млн-1

Пределы допускаемой основной погрешности

абсолютной, об. доля, -1 млн

относительной или приведенной**, %

ДОУИ

аналоговый

от 0 до 50

от 0 до 50

±(2 + 0,1-Свх*)

(от 0,4 до 2,0 В), цифровой (RS-485)

от 0 до 200

от 0 до 200

±(2 + 0,1-Свх*)

Датчик (первичный измерительный преобразователь)

Тип выходного сигнала датчика

Диапазон измерений, об. доля, -1 млн

Поддиапазон измерений, в котором нормирована погрешность, об. доля, млн-1

Пределы доп основной пог

ускаемой решности

абсолютной, об. доля, -1 млн

относительной или приведенной**, %

ИТС2-СО-11

цифровой (RS-485)

от 0 до 500

от 0 до 50 от 50 до 500

±5

±10 (отн.)

ИТС2-СО-12

аналоговый (от 1 до 5 мА, от 4 до 20 мА)

от 0 до 500

от 0 до 50 от 50 до 500

±5,51

— ±11,1 (отн.)

ИТС2-СО-13

цифровой (RS-485)

от 0 до 5000

от 0 до 500 от 500 до 5000

±50 —

±10 (отн.)

ИТС2-СО-14

аналоговый (от 1 до 5 мА, от 4 до 20 мА)

от 0 до 5000

от 0 до 500 от 500 до 5000

±56 —

— ±11,1 (отн.)

СГА-М1.2/С0-1

аналоговый (от 0,4 до 2,0 В), цифровой (RS-485)

от 0 до 50

от 0 до 100

от 0 до 50

от 0 до 100

±(2+0,1-CBX*)

±(2+0,1-CBX*)

— —

СГА-М1.2/СО-2

аналоговый (от 0,4 до 2,0 В), цифровой (RS-485)

от 0 до 100 от 0 до 1000

от 0 до 100 от 0 до 1000

±(2+0,1-CBX*)

±(2+0,1-CBX*)

— —

СГА-М1.2/СО-3

аналоговый (от 0,4 до 2,0 В), цифровой (RS-485)

от 0 до 100 от 0 до 5000

от 0 до 100 от 0 до 5000

±(2+0,1-CBX*)

±(2+0,1-CBX*)

— —

СД-1.Т.СО

аналоговый (от 0,4 до 2,0 В) цифровой (RS-485)

от 0 до 520

от 0 до 520

±(2+0,08^вх*)

СДОУ 01

аналоговый (от 0,4 до 2,0 В)

от 0 до 50

от 0 до 50

±(2,75 + 0,1-Свх*)

СДТГ 01

аналоговый (от 0,4 до 2,0 В)

от 0 до 50

от 0 до 50

±(2,0 + 0,1-Свх*)

СКПА

аналоговый (от 0,4 до 2,0 В)

от 0 до 5000

от 0 до 50 включ. св. 50 до 5000

±5,55

— ±11,5 (отн.)

цифровой (RS-485)

от 0 до 5000

от 0 до 50 включ. св. 50 до 5000

±5

±10 (отн.)

СКПД

аналоговый (от 0,4 до 2,0 В)

от 0 до 200

от 0 до 100 включ. св. 100 до 200

±6,7

±11,1

— —

цифровой (RS-485)

от 0 до 200

от 0 до 100 включ. св. 100 до 200

±6

±10

— —

Датчик (первичный измерительный преобразователь)

Тип выходного сигнала датчика

Диапазон измерений, об. доля, -1 млн

Поддиапазон измерений, в котором нормирована погрешность, об. доля, млн-1

Пределы допускаемой основной погрешности

абсолютной, об. доля, -1 млн

относительной или приведенной**, %

GMM 03.05, GMA 03.05

цифровой (RS-485)

от 0 до 17

от 0 до 17

±4

Sentro, ТХ6350.250.50

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0 до 50

от 0 до 20 включ. св. 20 до 50

±3,4 —

— ±16,6 (отн.)

цифровой (RS-485)

от 0 до 50

от 0 до 20 включ. св. 20 до 50

±3 —

±15 (отн.)

Sentro, ТХ6350.250.250

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0 до 250

от 0 до 20 включ. св. 20 до 250

±3,4 —

— ±16,6 (отн.)

цифровой (RS-485)

от 0 до 250

от 0 до 20 включ. св. 20 до 250

±3 —

±15 (отн.)

Sentro, ТХ6350.250.500

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0 до 500

от 0 до 20 включ. св. 20 до 500

±3,4 —

— ±16,6 (отн.)

цифровой (RS-485)

от 0 до 500

от 0 до 20 включ. св. 20 до 500

±3 —

±15 (отн.)

Trolex, мод. ТХ6373

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0 до 500

от 0 до 20 включ.

св. 20 до 250

св. 20 до 500

— — —

±16,6

(прив.)

±16,6 (отн.)

±16,6 (отн.)

ТХ6373

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0 до 50

от 0 до 250

от 0 до 500

от 0 до 20 включ.

св. 20 до 50

св. 20 до 250

св. 20 до 500

— —

±16,6

(прив.)

±16,6 (отн.)

±16,6 (отн.)

±16,6 (отн.)

* Свх — измеренное значение объемной доли оксида углерода, млн-1.

Приведенная погрешность к максимальному значению поддиапазона измерений.

Таблица 9 - Пределы допускаемой основной погрешности измерений, включая погрешности, вносимые ПО, по измерительным каналам объемной доли диоксида углерода в зависимости от диапазона измерений и типа применяемого датчика______________________________________

Датчик (первичный измерительный преобразователь)

Тип выходного сигнала датчика

Диапазон измерений, об. доля, %

Поддиапазон измерений, в котором нормирована погрешность, об. доля, %

Пределы допускаемой основной погрешности

абсолютной, об. доля, %

относительной или приведенной* , %

ИДИ-20

аналоговый (от 0,4 до 2,0 В), цифровой (RS-485)

от 0 до 2

от 0 до 2

±0,2

ИТС2-СО2-19

цифровой (RS-485)

от 0 до 2,0

от 0 до 2,0

±0,1

Датчик (первичный измерительный преобразователь)

Тип выходного сигнала датчика

Диапазон измерений, об. доля, %

Поддиапазон измерений, в котором нормирована погрешность, об. доля, %

Пределы допускаемой основной погрешности

абсолютной, об. доля, %

относительной или приведенной* , %

ИТС2-СО2-20

аналоговый (от 1 до 5 мА, от 4 до 20 мА)

от 0 до 2,0

от 0 до 2,0

±0,12

СГА-М1.2/СО2-1

аналоговый (от 0,4 до 2,0 В), цифровой (RS-485)

от 0 до 5

от 0 до 2 включ. св. 2 до 5

±0,2 —

±10 (отн.)

СГА-М1.2/СО2-2

аналоговый (от 0,4 до 2,0 В), цифровой (RS-485)

от 0 до 20

от 0 до 2 включ. св. 2 до 20

±0,2 —

±10 (отн.)

СД-1.Д

аналоговый (от 0,4 до 2,0 В), цифровой (RS-485)

от 0 до 2

от 0 до 2

±0,2

СД—2.Д1

аналоговый (от 0,4 до 2,0 В), цифровой (RS-485)

от 0 до 2

от 0 до 2

±0,1

скпа

аналоговый (от 0,4 до 2,0 В), цифровой (RS-485)

от 0 до 20

от 0 до 1 включ. св. 1 до 20

±0,2 —

±10 (отн.)

Sentro, ТХ6353.278

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0 до 5

от 0 до 2 включ. св. 2 до 5

±0,23

— ±11,1 (отн.)

цифровой (RS-485)

от 0 до 2,0

от 0 до 2

±0,2

цифровой (RS-485)

от 2,0 до 5,0

от 2 до 5

±10 (отн.)

Sentro, ТХ6353.279

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0 до 100

от 0 до 10 включ. св. 10 до 100

±1,2 —

— ±11,1 (отн.)

цифровой (RS-485)

от 0 до 100

от 0 до 10 включ. св. 10 до 100

±1,0 —

±10 (отн.)

Trolex, мод. ТХ6363

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0 до 2

от 0 до 5

от 0 до 2

от 0 до 5

— —

±11,1 (прив.)

±11,1 (прив.)

ТХ6363

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0 до 2

от 0 до 5

от 0 до 2

от 0 до 5

— —

±11,1 (прив.)

±11,1 (прив.)

Приведенная погрешность к максимальному значению поддиапазона измерений

Таблица 10 - Пределы допускаемой основной погрешности измерений, включая погрешности, вносимые ПО, по измерительным каналам объемной доли кислорода в зависимости от диапазона измерений и типа применяемого датчика_____________________________________

Датчик (первичный измерительный преобразователь)

Тип выходного сигнала датчика

Диапазон измерений, об. доля, %

Поддиапазон измерений, в котором нормирована погрешность, об. доля, %

Пределы допускаемой основной погрешности

абсолютной, об. доля, %

относительной или приведенной , %

ДКИ

аналоговый (от 0,4 до 2,0 В), цифровой (RS-485)

от 0 до 25

от 0 до 25

±(0,5+0,Квх*) (для датчиков с версией встроенного ПО 1) ±0,6 (для датчиков с версией встроенного ПО 2)

ИТС2-О2-15

цифровой (RS-485)

от 0 до 25

от 0 до 25

±0,6

ИТС2-О2-16

аналоговый (от 1 до 5 мА, от 4 до 20 мА)

от 0 до 25

от 0 до 25

±0,67

СГА-М1.2/О2

аналоговый (от 0,4 до 2,0 В), Цифровой (RS-485)

от 0 до 25

от 0 до 25

±0,5

СД-1.Т.О2

аналоговый (от 0,4 до 2,0 В)

от 0 до 30

от 0 до 30

±0,6

цифровой (RS-485)

от 0 до 30

от 0 до 30

±0,5

СДТГ 11

аналоговый (от 0,4 до 2,0 В)

от 0 до 25

от 0 до 25

±(0,85 + 0,1-Свх*)

СКПА

аналоговый (от 0,4 до 2,0 В)

от 0 до 25

от 0 до 25

±0,56

цифровой (RS-485)

от 0 до 25

от 0 до 25

±0,5

СКПД

аналоговый (от 0,4 до 2,0 В), цифровой (RS-485)

от 0 до 25

от 0 до 25

±1

Sentro, ТХ6350.257

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0 до 25

от 0 до 4 включ. св. 4 до 25

±0,23

±5,6 (отн.)

цифровой (RS-485)

от 0 до 25

от 0 до

4 включ. св. 4 до 25

±0,2 —

±5,0 (отн.)

Датчик (первичный измерительный преобразователь)

Тип выходного сигнала датчика

Диапазон измерений, об. доля, %

Поддиапазон измерений, в котором нормирована погрешность, об. доля, %

Пределы допускаемой основной погрешности

абсолютной, об. доля, %

относительной или приведенной , %

Trolex, мод. ТХ6373

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0 до 25

от 0 до 5 включ. св. 5 до 25

— —

±5,6 (прив.)

±5,6 (отн.)

ТХ6373

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0 до 25

от 0 до 5 включ. св. 5 до 25

— —

±4,5 (прив.)

±4,5 (отн.)

* Свх - значение объемной доли кислорода на входе датчика, об. доля, %. Приведенная погрешность к максимальному значению поддиапазона измерений.

Таблица 11 - Пределы допускаемой основной погрешности измерений, включая погрешности, вносимые ПО, по измерительным каналам скорости воздушного потока в зависимости от диапазона измерений и типа применяемого датчика____________________________________

Датчик (первичный измерительный преобразователь)

Тип выходного сигнала датчика

Диапазон измерений, м/с

Поддиапазон измерений, в котором нормирована погрешность, м/с

Пределы допускаемой основной абсолютной погрешности, м/с

СД-1.В модификация СД-1.В.1

аналоговый (от 0,4 до 2,0 В)

от 0,1 до 40

от 0,1 до 12 включ. св. 12 до 40

±(0,18 + 0,03 V) ±(0,27 + 0,03- V*)

цифровой (RS-485)

от 0,1 до 40

от 0,1 до 40

±(0,12 + 0,03 V)

СД-1.В модификация СД-1.В.2

аналоговый (от 0,4 до 2,0 В)

от 0,1 до 40

от 0,1 до 24 включ. св. 24 до 40

±(0,18 + 0,015 V) ±(0,21 + 0,015 V)

цифровой (RS-485)

от 0,1 до 40

от 0,1 до 40

±(0,12 + 0,015 V)

СД-2.В

аналоговый (от 0,4 до 2,0 В) цифровой (RS-485)

от 0,1 до 35

от 0,1 до 25 включ. св. 25 до 35

±(0,1 + 0,03 V) ±(0,1V)

СДСВ 01

аналоговый (от 0,4 до 2,0 В) цифровой (RS-485)

от 0,2 до 30,0

от 0,2 до 30,0

±(0,10 + 0,03 V)

Trolex, мод. ТХ5921 (мод. 5922, 5923)

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0,5 до 30

от 0,5 до 30

±0,67

V - измеренное значение скорости воздушного потока, м/с.

Таблица 12 - Пределы допускаемой основной погрешности измерений, включая погрешности, вносимые ПО, по измерительным каналам массовой концентрации пыли в зависимости от типа применяемого датчика______________________________________________________

Датчик (первичный измерительный преобразователь)

Тип выходного сигнала датчика

Диапазон измерений, мг/м3

Поддиапазон измерений, в котором нормирована погрешность, мг/м3

Пределы допускаемой основной погрешности

относительной, %

приведенной*, %

ИЗСТ-01

аналоговый (от 0,4 до 2,0 В), цифровой (RS-485)

от 0 до 1500

0 до 100 включ. св. 100 до 1500

— ±20

±20 —

МИК-01

аналоговый (от 0,4 до 2,0 В), цифровой (RS-485)

от 0 до 2000

0 до 100 включ. св. 100 до 1500 включ.

св. 1500 до 2000

±15

±20

±15 —

Приведенная погрешность к максимальному значению поддиапазона измерений.

Таблица 13 - Пределы допускаемой основной погрешности измерений, включая погрешности, вносимые ПО, по измерительным каналам массы осевшей пыли в зависимости от диапазона измерений и типа применяемого датчика

Датчик (первичный измерительный преобразователь)

Тип выходного сигнала датчика

Диапазон измерений

Поддиапазон измерений, в котором нормирована погрешность

Пределы допускаемой относительной погрешности, %

ДИП-1

аналоговый (от 0,4 до 2,0 В)

от 0,05 до 0,5 г

от 0,05 до 0,5 г

±22,1

цифровой (RS-485)

от 0,05 до 0,5 г

от 0,05 до 0,5 г

±20

Таблица 14 - Диапазоны измерений и пределы допускаемой основной погрешности измерений по измерительным каналам объемной доли сероводорода в зависимости от типа применяемого датчика

Датчик (первичный измерительный преобразователь)

Тип выходного сигнала датчика

Диапазон измерений об. доля, -1 млн 1

Поддиапазон измерений, в котором нормирована погрешность, об. -1 доля, млн 1

Пределы допускаемой основной погрешности

абсолютной, об. доля, -1 млн 1

относительной или приведенной , %

ИТС2-Н28-17

цифровой (RS-485)

от 0 до 100

от 0 до 10 включ. св. 10 до 100

±1,5 —

±15 (отн.)

ИТС2-Н28-18

аналоговый (от 1до 5 мА, от 4 до 20 мА)

от 0 до 100

от 0 до 10 включ. св. 10 до 100

±1,7 —

— ±16,6 (отн.)

СД-2.Н8

аналоговый (от 0,4 до 2,0 В), цифровой (RS-485)

от 0 до 100

от 0 до 100

±(1+0,1-C**)

Датчик (первичный измерительный преобразователь)

Тип выходного сигнала датчика

Диапазон измерений об. доля, -1 млн

Поддиапазон измерений, в котором нормирована погрешность, об. ____ _ -1 доля, млн

Пределы допускаемой основной погрешности

абсолютной, об. доля, -1 млн

относительной или приведенной , %

Sentro, ТХ6350.251

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0 до 50

от 0 до 10 включ. св. 10 до 50

±2,21

— ±22,1 (отн.)

цифровой (RS-485)

от 0 до 50

от 0 до 10 включ. св. 10 до 50

±2,0 —

±20 (отн.)

Trolex, мод. ТХ6373

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0 до 50

от 0 до 10 включ. св. 10 до 50

— —

±22,1 (прив.)

±22,1 (отн.)

ТХ6373

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0 до 50

от 0 до 10 включ. св. 10 до 50

— —

±22,1 (прив.)

±22,1 (отн.)

* Приведенная погрешность к максимальному значению поддиапазона измерений. С - значение объемной доли измеряемого компонента, млн-1.

Таблица 15 - Диапазон измерений и пределы допускаемой основной погрешности измерений по измерительным каналам объемной доли диоксида серы________________________________

Датчик (первичный измерительный преобразователь)

Тип выходного сигнала датчика

Диапазон измерений, об. доля, -1 млн

Поддиапазон измерений, в котором нормирована погрешность, об. доля, млн-1

Пределы допускаемой основной погрешности

абсолютной, об. доля, -1 млн

относительно й или приведенной , %

Sentro, ТХ6350.252

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0 до 20

от 0 до 5 включ. св. 5 до 20

— —

±1,2 (прив.)

±22,1 (отн.)

цифровой (RS-485)

от 0 до 20

от 0 до 5 включ. св. 5 до 20

— —

±1,0 (прив.)

±20 (отн.)

СД-2.80

аналоговый (от 0,4 до 2,0 В), цифровой (RS-485)

от 0 до 20

от 0 до 20

±(0,5+0,ЬС**)

Trolex, мод. ТХ6373

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0 до 20

от 0 до 5 включ. св. 5 до 20

— —

±22,1 (прив.)

±22,1 (отн.)

ТХ6373

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0 до 20

от 0 до 5 включ. св. 5 до 20

— —

±22,1 (прив.)

±22,1 (отн.)

* Приведенная погрешность к максимальному значению поддиапазона измерений. С — значение объемной доли измеряемого компонента.

Таблица 16 - Диапазоны измерений и пределы допускаемой основной погрешности измерений по измерительным каналам объемной доли диоксида азота________________________________

Датчик (первичный измерительный преобразователь)

Тип выходного сигнала датчика

Диапазон измерений, об. доля, -1 млн

Поддиапазон измерений, в котором нормирована погрешность, об. ____ _ -1 доля, млн

Пределы допускаемой основной погрешности

абсолютной, об.

____ _ -1

доля, млн

относительной или приведенной , %

ИТС2-ЫО2-23

цифровой (RS-485)

от 0 до 20

от 0 до 20

±(0,5+0,1-CBX*)

ИТС2-ЫО2-24

аналоговый (от 1 до 5 мА, от 4 до 20 мА)

от 0 до 20

от 0 до 20

±(0,8+0,1-CBX*)

СД-2.Ш

аналоговый (от 0,4 до 2,0 В) цифровой (RS-485)

от 0 до 20

от 0 до 20

±(0,5+0,1-CBX*)

Sentro, ТХ6350.254

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0 до 20

от 0 до 5 включ. св. 5 до 20

±1,2 —

±22,1 (отн.)

цифровой (RS-485)

от 0 до 20

от 0 до 5 включ. св. 5 до 20

±1

±20 (отн.)

Trolex, мод. ТХ6373

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0 до 20

от 0 до

1 включ. св. 1 до 20

— —

±22,1 (прив.)

±22,1 (отн.)

ТХ6373

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0 до 20

от 0 до

1 включ. св. 1 до 20

— —

±22,1 (прив.)

±22,1 (отн.)

* Свх - значение объемной доли диоксида азота на входе датчика, млн-1. Приведенная погрешность к максимальному значению поддиапазона измерений.

Таблица 17 - Диапазон измерений и пределы допускаемой основной погрешности измерений по измерительным каналам объемной доли хлора________________________________________

Датчик (первичный измерительный преобразователь)

Тип выходного сигнала датчика

Диапазон измерений, об. доля, -1 млн

Поддиапазон измерений, в котором нормирована погрешность, об. -1 доля, млн 1

Пределы допускаемой основной погрешности

абсолютной,

-1 млн

относительной или приведенной*, %

Sentro, ТХ6350.255

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0 до 10

от 0 до 1 включ. св. 1 до 10

±0,23

— ±22,1 (отн.)

цифровой (RS-485)

от 0 до 10

от 0 до 1 включ. св. 1 до 10

±0,2 —

±20 (отн.)

Trolex, мод. ТХ6373

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0 до 10

от 0 до 1 включ. св. 1 до 10

— —

±22,1 (прив.) ±22,1 (отн.)

Датчик (первичный измерительный преобразователь)

Тип выходного сигнала датчика

Диапазон измерений, об. доля, -1 млн

Поддиапазон измерений, в котором нормирована погрешность, об. ____ _ -1 доля, млн

Пределы допускаемой основной погрешности

абсолютной,

-1 млн

относительной или приведенной*, %

ТХ6373

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0 до 10

от 0 до 1 включ. св. 1 до 10

— —

±22,1 (прив.) ±22,1 (отн.)

* Приведенная погрешность к максимальному значению поддиапазона измерений.

Таблица 18 - Диапазоны измерений и пределы допускаемой основной погрешности измерений

каналам объемной доли оксида азота

по

Датчик (первичный измерительный преобразователь)

Тип выходного сигнала датчика

Диапазон измерений, об. доля, -1 млн 1

Поддиапазон измерений, в котором нормирована погрешность, об. доля, млн-1

Пределы допускаемой основной погрешности

абсолютной, об. доля, млн-1

Относительной или приведенной , %

ИТС2-\()-21

цифровой (RS-485)

от 0 до 20

от 0 до 20

±(1+0,1<вх*)

ИТС2-\()-22

аналоговый (от 1до 5 мА, от 4 до 20 мА)

от 0 до 20

от 0 до 9 включ. св. 9 до 20

±(1,2+0,1^Свх*) ±(1,35+0,1<вх*)

— —

СД-Z.NO

аналоговый (от 0,4 до 2,0 В), цифровой (RS-485)

от 0 до 20

от 0 до 20

±(0,5+0,1^Свх*)

Sentro, ТХ6350.259

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0 до 50

от 0 до 10 включ. св. 10 до 50

±2,21

±22,1 (отн.)

цифровой (RS-485)

от 0 до 50

от 0 до 10 включ. св. 10 до 50

±2 —

±20 (отн.)

Trolex, мод. ТХ6373

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0 до 100

от 0 до 10 включ. св. 10 до 100

— —

±22,1 (прив.)

±22,1 (отн.)

ТХ6373

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0 до 100

от 0 до

10 включ. св. 10 до 100

— —

±22,1 (прив.)

±22,1 (отн.)

* Свх - значение объемной доли оксида азота на входе датчика, млн-1.

Приведенная погрешность к максимальному значению поддиапазона измерений.

Таблица 19 - Диапазоны измерений и пределы допускаемой основной погрешности измерений по измерительным каналам объемной доли водорода в зависимости от типа применяемого датчика

Датчик (первичный «мерительный преобразователь)

Тип выходного сигнала датчика

Диапазон измерений, об. доля

Поддиапазон измерений, в котором нормирована погрешность, об. доля

Пределы допускаемой основной погрешности

абсолютной, об. доля

относительной или приведенной**, %

ИТС2-Н2-27

цифровой (RS-485)

от 0 до 1500 млн-1

от 0 до 1500 млн-1

±(2+0,12<1К*) млн’1

ИТС2-Н2-28

аналоговый (от 1до 5 мА, от 4 до 20 мА)

от 0 до 1500 млн-1

от 0 до 54 млн-1 от 54 до 150 млн-1 от 150 до 1500 млн-1

±(3+0,12<1К*) млн’1 ±(4,1+0,12-СВх*) млн’1 ±(20,5+0,12<вх*) млн’1

— —

СД-2.Н2

аналоговый (от 0,4 до 2,0 В), цифровой (RS-485)

от 0 до 2,35 %

от 0 до 2,35 %

±0,1 %

от 0 до

57 % НКПР

от 0 до 57 % НКПР

±5 % НКПР

СДТГ 02

аналоговый (от 0,4 до 2,0 В)

от 0 до 50 млн-1

от 0 до 50 млн-1

±(3,1+0,15- Свх*) млн’1

СДТГ 03

аналоговый (от 0,4 до 2,0 В)

от 0 до 0,5 %

от 0 до 0,5 %

±0,12 %

СКПА

аналоговый (от 0,4 до 2,0 В)

от 0 до 1000 млн-1

от 0 до 5000 млн-1

от 0 до 50 млн-1 св. 50 до 1000 млн-1 от 0 до 50 млн-1 св. 50 до 5000 млн-1

±5,51 млн-1 —

±5,51 млн-1 —

— ±11,1 (отн.)

— ±11,1 (отн.)

цифровой (RS-485)

от 0 до 1000 млн-1

от 0 до 5000 млн-1

от 0 до 50 млн-1 св. 50 до 1000 млн-1 от 0 до 50 млн-1 св. 50 до 5000 млн-1

±5 млн-1 —

±5 млн-1 —

±10 (отн.)

±10 (отн.)

Sentro, ТХ6350.261

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0 до 1000 млн-1

от 0 до 1000 млн-1

±110,1 млн-1

цифровой (RS-485)

от 0 до 1000 млн-1

от 0 до 1000 млн-1

±100 млн-1

Trolex, мод. ТХ6373

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0 до 1000 млн-1

от 0 до 1000 млн-1

±11,1 (прив.)

ТХ6373

аналоговый (от 0,4 до 2,0 В, от 4 до 20 мА)

от 0 до 1000 млн-1

от 0 до 1000 млн-1

±11,1 (прив.)

* Свх - значение объемной доли водорода на входе датчика, млн-1.

Приведенная погрешность к максимальному значению поддиапазона измерений.

Таблица 20 - Диапазоны измерений и пределы допускаемой основной абсолютной погрешности измерений по измерительным каналам суммы горючих газов (калибровка по метану) в зависимости от типа применяемого датчика____________________________________________

Датчик (первичный измерительный преобразователь)

Тип выходного сигнала датчика

Диапазон измерений, об. доля

Пределы допускаемой основной абсолютной погрешности, об. доля

СД-2.СН

аналоговый (от 0,4 до 2,0 В) цифровой (RS-485)

от 0 до 2,20 %

±0,1 %

от 0 до 50 % НКПР1)

±5 % НКПР1)

1) - Значение НКП

в в соответствии с ГОСТ 31610.20-1-2020.

Таблица 21 - Пределы допускаемой дополнительной погрешности измерений при отклонении температуры окружающей среды от нормальной области значений в рабочих условиях эксплуатации в зависимости от типа применяемого датчика________________________________

Определяемый параметр

Датчик (первичный измерительный преобразователь)

Пределы допускаемой дополнительной погрешности

в долях от пределов допускаемой основной погрешности

абсолютная, объемная доля, %

относительная, %

Объемная доля метана

ДМС 01

1,01)

ДМС 03

-

±0,2 % (от 0 до 2,5 %)2) ±6 % (от 5 до 100 %)2)

ИДИ-10

0,51)

ИДИ-10с

1,01)

ИМРШ

±0,2 %

(от 0 до 2 % включ.)2)

±10 % (св. 2 до 2,5 %)2)

ИТС2-СН4-01, ИТС2-СН4-02,

ИТС2-СН4-03, ИТС2-СН4-04,

ИТС2-СН4-05, ИТС2-СН4-06

1,01)

МГМ-1

1,01)

МИК-01

±0,2 %

(от 0 до 2 % включ.)2)

±10 % (св. 2 до 100 %)2)

СГА-М1.2/СН4-1О, СГА-М1.2/СН4-2ТК, СГА-М1.2/СН4-3О

0,51)

СД-2.М1

1,01)

СД-1.М

1,0

Сигмет-Р1.Х^

1,01)

Определяемый параметр

Датчик (первичный измерительный преобразователь)

Пределы допускаемой дополнительной погрешности

в долях от пределов допускаемой основной погрешности

абсолютная, объемная доля, %

относительная, %

СКПД

1,01)

GMM 01, GMA 01

0,21)

Sentro, TX6350.240, TX6350.244, TX6350.246

1,01)

Sentro, TX6353.242, TX6353.243, TX6353.245

0,51)

Trolex мод. ТХ6363

0,5

ТХ6363

0,51)

Trolex мод. ТХ6383, ТХ6386, ТХ6387, STX3261

1,0

ТХ6383, X6386,

TX6387

1,01)

Объемная доля оксида углерода

ДОУИ

0,81)

ИТС2-СО-11, ИТС2-СО-12, ИТС2-СО-13, ИТС2-СО-14

0,41)

СГА-МХ/СО-1, СГА-МХ/СО-2, СГА-МХ/СО-3

0,51)

СД-1.Т.СО

1,0

СДОУ 01

1,51)

СДТГ 01

1,51)

СКПД

1,01)

GMM 03.05, GMA 03.05

0,21)

Sentro, ТХ6350.250.50 ТХ6350.250.250

ТХ6350.250.500

1,01)

Trolex, мод. ТХ6373

1,0

ТХ6373

1,01)

Определяемый параметр

Датчик (первичный измерительный преобразователь)

Пределы допускаемой дополнительной погрешности

в долях от пределов допускаемой основной погрешности

абсолютная, объемная доля, %

относительная, %

Объемная доля диоксида углерода

ИДИ-20

0,51)

ИТС2-СО2-19, ИТС2-СО2-20

0,51)

СГА-МХ/СО2-1, СГА-МХ/СО2-2

0,51)

СД-1.Д

1,0

СД-2.Д1

1,01)

Sentro, ТХ6353.278, ТХ6353.279

0,51)

Trolex, мод. ТХ6363

0,5

ТХ6363

0,51)

Объемная доля кислорода

ДКИ

0,51)

ИТС2-О2-15, ИТС2-О2-16

0,41)

СГА-М1.2/О2

0,51)

СД-1.Т.О2

1,0

СДТГ 11

1,51)

СКПД

1,01)

Sentro, ТХ6350.257

±1,01)

Trolex, мод. ТХ6373

1,0

ТХ6373

1,01)

Скорость воздушного потока

ТХ5921 (модификации 5922, 5923)

±0,01 3)

СДСВ 01

0,5

Объемная доля сероводорода

Sentro, ТХ6350.251

1,01)

Trolex, мод. ТХ6373

1,0

ТХ6373

1,01)

ИТС2-Н28-17

ИТС2-Н28-18

0,41)

СД-2.Н8

1,01)

Объемная доля диоксида серы

Sentro, ТХ6350.252

1,01)

Trolex, мод. ТХ6373

1,0

ТХ6373

1,01)

СД-2.80

1,01)

Определяемый параметр

Датчик (первичный измерительный преобразователь)

Пределы допускаемой дополнительной погрешности

в долях от пределов допускаемой основной погрешности

абсолютная, объемная доля, %

относительная, %

Объемная доля диоксида азота

Sentro, ТХ6350.254

1,01)

Trolex, мод. ТХ6373

1,0

ТХ6373

1,01)

BTC2-NO2-23

BTC2-NO2-24

0,41)

СД-2.Ш

1,01)

Объемная доля хлора

Sentro, ТХ6350.255

1,01)

Trolex, мод. ТХ6373

1,0

ТХ6373

1,01)

Объемная доля оксида азота

Sentro, ТХ6350.259

1,01)

Trolex, мод. ТХ6373

1,0

ТХ6373

1,01)

ИТС2-\О-21, ИТС2-\О-22

0,41)

СД-ZNO

1,01)

Объемная доля водорода

ИТС2-Н2-27, ИТС2-Н2-28

0,4

СД-2.Н2

1,01)

СДТГ 02,

СДТГ 03

1,51)

Sentro, ТХ6350.261

1,01)

Trolex, мод. ТХ6373

1,0

ТХ6373

1,01)

Сумма горючих газов (калибровка по метану)

СД-2.СН

1,01)

Примечание:

1) - на каждые 10 °С;

2) - в указанном поддиапазоне измерений объемной доли определяемого компонента;

3) -на 1°С

Таблица 22 - Пределы допускаемой дополнительной погрешности измерений от изменения влажности окружающей среды в рабочих условиях эксплуатации в зависимости от типа

применяемого датчика

Определяемый параметр

Датчик (первичный измерительный преобразователь)

Пределы допускаемой дополнительной погрешности

в долях от пределов допускаемой основной погрешности

абсолютная, объемная доля, %

относительная, %

Объемная доля метана

ДМС 01

1,0

ДМС 03

-

±0,2 % (от 0 до 2,5 %)1) ±6 % (от 5 до 100 %)1)

ИДИ-10

0,22)

ИДИ-10с

0,42)

ИМРШ

ИТС2-СН4-01, ИТС2-СН4-02,

ИТС2-СН4-03, ИТС2-СН4-04,

ИТС2-СН4-05, ИТС2-СН4-06

1,0

МГМ-1

1,02)

МИК-01

±0,2 %

(от 0 до 2 % включ.)1)

±15 % (св. 2 до 100 %)1)

СГА-М1.2/СН4-1О, СГА-М1.2/СН4-2ТК, СГА-М1.2/СН4-3О

0,53)

СД-1.М

2,0

СД-2.М1

0,42)

Сигмет-Р1.Х^

1,02)

СКПД

1,0

GMM 01, GMA 01

0,2

Sentro, TX6350.240, TX6353.242, TX6353.243, TX6350.244, TX6353.245, TX6350.246

0,5

Trolex мод. ТХ6363, ТХ6383, ТХ6386, ТХ6387, STX3261

0,5

ТХ6363, ТХ6383,

ТХ6386, ТХ6387

0,5

Определяемый параметр

Датчик (первичный измерительный преобразователь)

Пределы допускаемой дополнительной погрешности

в долях от пределов допускаемой основной погрешности

абсолютная, объемная доля, %

относительная, %

Объемная доля оксида углерода

ДОУИ

0,52)

ИТС2-СО-11, ИТС2-СО-12,

ИТС2-СО-13, ИТС2-СО-14

0,44)

СГА-М1.2/СО-1, СГА-М1.2/СО-2, СГА-М1.2/СО-3

0,53)

СД-1.Т.СО

2,0

СДОУ 01

0,5

СДТГ 01

0,5

СКПД

1,0

GMM 03.05, GMA 03.05

0,2

Sentro, ТХ6350.250.50, ТХ6350.250.250, ТХ6350.250.500

0,5

Trolex, мод. ТХ6373

0,5

ТХ6373

0,5

Объемная доля диоксида углерода

ИДИ-20

0,2

ИТС2-СО2-19, ИТС2-СО2-20

0,44)

СГА-М1.2/СО2-1, СГА-М1.2/СО2-2

0,53)

СД-1.Д

2,0

СД-2.Д1

0,42)

Sentro, ТХ6353.278, ТХ6353.279

0,5

Trolex, мод. ТХ6363

0,5

ТХ6363

0,5

Определяемый параметр

Датчик (первичный измерительный преобразователь)

Пределы допускаемой дополнительной погрешности

в долях от пределов допускаемой основной погрешности

абсолютная, объемная доля, %

относительная, %

Объемная доля кислорода

ДКИ

0,2 (для датчиков с версией встроенного ПО 1) 0,8 (для датчиков с версией встроенного ПО 2)

ИТС2-О2-15, ИТС2-О2-16

0,44)

СГА-М1.2/О2

0,53)

СД-1.Т.О2

2,0

СДТГ 11

0,5

СКПД

1,0

Trolex, мод. ТХ6373

0,5

Sentro, ТХ6350.257

0,5

ТХ6373

0,5

Скорость воздушного потока

СДСВ 01

0,5

ТХ5921 (модификации 5922, 5923)

±5 %

Объемная доля сероводорода

Sentro, ТХ6350.251

0,5

Trolex, мод. ТХ6373

0,5

ТХ6373

0,5

HTC2-H2S-17, HTC2-H2S-18

0,44)

СД-2.Н8

0,42)

Объемная доля диоксида серы

Sentro, ТХ6350.252

0,5

Trolex, мод. ТХ6373

0,5

ТХ6373

0,5

СД-2.80

0,42)

Определяемый параметр

Датчик (первичный измерительный преобразователь)

Пределы допускаемой дополнительной погрешности

в долях от пределов допускаемой основной погрешности

абсолютная, объемная доля, %

относительная, %

Объемная доля диоксида азота

Sentro, ТХ6350.254

0,5

Trolex, мод. ТХ6373

0,5

ТХ6373

0,5

ИТС2-ИО2-23,

ИТС2-ИО2-24

0,44)

СД-2.Ш

0,42)

Объемная доля хлора

Trolex, мод. ТХ6350.255

0,5

Trolex, мод. ТХ6373

0,5

ТХ6373

0,5

Объемная доля оксида азота

Sentro, ТХ6350.259

0,5

Trolex, мод. ТХ6373

0,5

ТХ6373

0,5

ИТС2-\О-21, ИТС2-\О-22

0,44)

СД-ZNO

0,42)

Объемная доля водорода

ИТС2-Н2-27, ИТС2-Н2-28

0,44)

СД-2.Н2

0,42)

СДТГ 02,

СДТГ 03

0,5

Sentro, ТХ6350.261

0,5

Trolex, мод. ТХ6373

0,5

ТХ6373

0,5

Сумма горючих газов (калибровка по метану)

СД-2.СН

0,42)

Примечание:

1) - в указанном поддиапазоне измерений объемной доли определяемого компонента;

2) - на каждые 10 %;

3) - на каждые 5 %;

4) - на каждые 15 %

Таблица 23 - Пределы допускаемой дополнительной погрешности измерений от изменения атмосферного давления в рабочих условиях эксплуатации в зависимости от типа применяемого

датчика

Определяемый параметр

Датчик (первичный измерительный преобразователь)

Пределы допускаемой дополнительной погрешности

в долях от пределов допускаемой основной

погрешности

абсолютная, объемная доля

относительная, %

Объемная доля метана

ДМС 01

1,0

ДМС 03

±0,2 % (от 0 до 2,5 %)1) ±6 % (от 5 до 100 %)1)

— —

ИДИ-10

0,42)

ИДИ-10с

0,82)

ИМРШ

±0,2 % (от 0 до 2 % включ.)1)

±30 % (св. 2 до 2,5 %)1)

ИТС2-СН4-01, ИТС2-СН4-02,

ИТС2-СН4-03, ИТС2-СН4-04, ИТС2-СН4-05, ИТС2-СН4-06

1,0

МИК-01

±0,2 % (от 0 до 2 % включ.)1)

±30 % (св. 2 до 100 %)1)

СГА-М1.2/СН4-1О, СГА-М1.2/СН4-2ТК, СГА-М1.2/СН4-3О

0,53)

СД-1.М

2,0

СКПД

0,52)

GMM 01, GMA 01

0,22)

Trolex, мод.

ТХ6363, ТХ6383

1,0

Объемная доля оксида углерода

ДОУИ

0,42)

ИТС2-СО-11, ИТС2-СО-12,

ИТС2-СО-13, ИТС2-СО-14

0,23)

СГА-М1.2/СО-1,

СГА-М1.2/СО-2,

СГА-М1.2/СО-3

0,53)

СД-1.Т.СО

2,0

СДОУ 01

0,5

СКПД

0,52)

GMM 03.05, GMA 03.05

0,22)

Trolex, мод.

1,0

Определяемый параметр

Датчик (первичный измерительный преобразователь)

Пределы допускаемой дополнительной погрешности

в долях от пределов допускаемой основной

погрешности

абсолютная, объемная доля

относительная, %

ТХ6373

Объемная доля диоксида углерода

ИДИ-20

0,42)

ИТС2-СО2-19, ИТС2-СО2-20

2,0

СГА-М1.2/СО2-1, СГА-М1.2/СО2-2

0,53)

СД-1.Д

2,0

Trolex, мод. ТХ6363

1,0

Объемная доля кислорода

ДКИ

0,22) (для датчиков с версией встроенного ПО 1) 1,02) (для датчиков с версией встроенного ПО 2)

ИТС2-О2-15, ИТС2-О2-16

0,23)

СГА-М1.2/О2

0,53)

СД-1.Т.О2

2,0

СКПД

0,52)

Trolex, мод. ТХ6373

1,0

Объемная доля сероводорода

Trolex, мод. ТХ6373

1,0

ИТС2-И28-17, ИТС2-И28-18

0,24)

Объемная доля диоксида серы

Trolex, мод.ТХ6373

1,0

Объемная доля диоксида азота

Trolex, мод. ТХ6373

1,0

ИТС2-\О2-23, ИТС2^О2-24

0,24)

Объемная доля хлора

Trolex, мод. ТХ6373

1,0

Объемная доля оксида азота

Trolex, мод. ТХ6373

1,0

ИТС2-\О-21, ИТС2-\О-22

0,24)

Объемная доля водорода

ИТС2-Н2-27, ИТС2-Н2-28

0,24)

Trolex, мод. ТХ6373

1,0

Примечания:

1) - в указанном поддиапазоне измерений объемной доли определяемого компонента; 2) - на каждые 3,3 кПа;

Определяемый параметр

Датчик (первичный измерительный преобразователь)

Пределы допускаемой дополнительной погрешности

в долях от пределов допускаемой основной

погрешности

абсолютная, объемная доля

относительная, %

3) - на каждые 8 кПа;

4) - на каждые 30 мм рт.ст.

Таблица 24 - Пределы допускаемой дополнительной погрешности измерений при изменении скорости воздушного потока от 0 до 8 м/с в рабочих условиях эксплуатации_________________

Определяемый параметр

Датчик (первичный измерительный преобразователь)

Пределы допускаемой абсолютной дополнительной погрешности, объемная доля

Объемная доля метана, кислорода, оксида углерода, диоксида углерода

СД-1.М

±0,1 %

СД-1.Т.СО

±6 млн-1 (в диапазоне от 0 до 100 млн-1 включ.) ±10 млн-1 (в диапазоне св. 100 до 200 млн-1)

СД-1.Д

±0,2 %

СД-1.Т.О2

±0,5 %

Таблица 25 - Метрологические и технические характеристики

Наименование характеристики

Значение

Время срабатывания автоматической газовой защиты по метану, с, не более

15

Пределы допускаемой абсолютной погрешности срабатывания сигнализации автоматической газовой защиты по метану, % (об.д.)

±0,1

Параметры термопреобразователей сопротивления, используемых в дополнительных измерительных каналах МИС

по ГОСТ 6651-2009

Параметры выходных сигналов датчиков, используемых в дополнительных измерительных каналах МИС:

- напряжение, В

- сила тока по ГОСТ 26.011-80, мА

от 0,4 до 2,0 от 1 до 5 или от 4 до 20

Пределы допускаемой приведенной к максимальному значению диапазона преобразования погрешности преобразования сигналов датчиков измерительных каналов температуры, давления, влажности, расхода жидкостей и газов, %

±0,3

Максимальное количество каналов, обслуживаемых одним контроллером Granch SBTC2, шт.:

- измерительных

- либо входных логических

- либо выходных управляющих

- передачи данных с интерфейсом RS-485

- передачи данных с интерфейсом Ethernet

- оптических передачи данных со скоростью до 100 Мбит/с (IEEE

802.3 u, x)

48

80

48

1

1

2

Granch SBTC3, шт.:

- измерительных

- либо входных логических

- либо выходных управляющих

24

48

16

Наименование характеристики

Значение

- передачи данных с интерфейсом RS-485

- передачи данных с интерфейсом Ethernet

- оптических передачи данных со скоростью до 100 Мбит/с (IEEE 802.3 u, x)

- Wi-Fi стандарта IEEE 802.11 b/g/n

3

2

2

1

Максимальное количество каналов, обслуживаемых одной станцией базовой, шт.:

- выходных управляющих;

- передачи данных с интерфейсом RS-485;

- передачи данных с интерфейсом Ethernet;

- оптических передачи данных со скоростью до 100 Мбит/с (IEEE 802.3 u, x)

1

1

1

2

Количество линий связи в одном контроллере для связи с модемами серии SBNI и маршрутизаторами на их основе, шт.

от 1 до 12

Длительность цикла автоматического опроса одного измерительного канала, мс, не более

1,5

Задержка изменения состояния канала коммутации, при достижении аварийных значений контролируемых параметров или отказе датчиков основных измерительных каналов, приводящих к блокированию производственной деятельности (задержка времени срабатывания МИС), мс, не более

50,0

Максимальное петлевое сопротивление аналоговых линий связи ИК МИС, включающих датчики с выходным сигналом в виде напряжения, Ом, не менее

500

Максимальное петлевое сопротивление аналоговых линий связи ИК МИС, включающих датчики с токовым выходным сигналом, Ом, не менее

100

Время хранения информации об измерениях по всем измерительным каналам:

- контроллером, часов, не менее

- сервером, годов, не менее

36

1

Значение времени цикла интервала циклического опроса контроллеров, станций базовых сервером, минут, не более: по основным измерительным каналам по дополнительным измерительным каналам

1

5

Нормальные области значений климатических влияющих факторов:

- температура окружающей среды, °С

- относительная влажность воздуха при 20 °С, %

- атмосферное давление, кПа

от +15 до +25 от 30 до 60 от 98,0 до 104,6

Составные части подземной части МИС, за исключением датчиков, устойчивы к следующим климатическим воздействиям:

- температура окружающей среды, °С

- относительная влажность воздуха при +35 °С (с конденсацией влаги), %, не более

- атмосферное давление, кПа

от 0 до +35 98

от 84,0 до 119,7

Датчики устойчивы к климатическим воздействиям, указанным в их эксплуатационной документации.

Наименование характеристики

Значение

Составные части наземной части МИС устойчивы к климатическим воздействиям в области их нормальных значений

Степень защиты составных частей МИС от проникновения пыли, посторонних тел и воды по ГОСТ 14254-2015:

- наземной части, не менее

- подземной части, не менее

IP 20

IP 54

Время сохранения работоспособности при отключении всех линий внешнего электропитания от сети переменного тока подземной части

МИС, часов, не менее

16

Время сохранения работоспособности при отключении всех линий внешнего электропитания от сети переменного тока наземной части МИС, минут, не менее

10

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации МКВЕ.421457.001 РЭ и паспорта МКВЕ.421457.001 ПС типографским способом и на маркировочную табличку методом лазерной печати.

Комплектность

Комплектность

аблица 26 - Комплект поставки МИС

Наименование

Обозначение

Количество

Система   многофункциональная   измерительная

аэрогазового контроля, связи, передачи информации и управления оборудованием

«Granch МИС»

1 шт.1)

Паспорт

МКВЕ.421457.001 ПС

1 экз.

Руководство по эксплуатации

МКВЕ.421457.001 РЭ

1 экз.

Комплект эксплуатационных документов на комплектующие изделия, входящие в состав системы

1 экз.

1) Состав определяется договором на поставку.

Сведения о методах измерений

приведены в руководстве по эксплуатации МКВЕ.421457.001 РЭ, раздел 3 «Использование по назначению».

Нормативные документы

ГОСТ 31610.0-2019 (IEC 60079-0:2017) «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»

Приказ Федеральной службы по экологическому, технологическому и атомному надзору от 8 декабря 2020 г. № 506 «Об утверждении Федеральных норм и правил в области промышленной безопасности «Инструкция по аэрологической безопасности угольных шахт»

МКВЕ.421457.001 ТУ «Системы многофункциональные измерительные аэрогазового контроля, связи, передачи информации и управления оборудованием «Granch МИС». Технические условия»

Смотрите также

83933-21
АКН-10 780957 Автоцистерна
ООО "Исмиль", РОССИЯ, Республика Татарстан, г. Набережные Челны
Автоцистерна АКН-10 780957 (далее - АЦ) предназначена для измерений объема нефтепродуктов, нефти и других жидкостей за исключением пищевых.
83934-21
АКН-10 7074A0-10 Автоцистерна
ООО "ЧМЗ", РОССИЯ, г. Челябинск
Автоцистерна АКН-10 7074A0-10 (далее - АЦ) предназначена для измерений объема нефтепродуктов, нефти и других жидкостей за исключением пищевых.
Default ALL-Pribors Device Photo
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «МЕТРО Кэш энд Керри» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и...
83936-21
4000R Калибраторы многофункциональные
"Transmille Ltd.", СОЕДИНЕННОЕ КОРОЛЕВСТВО
Калибраторы многофункциональные 4000R (далее - калибраторы) предназначены для воспроизведения напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической ёмкости, индуктивности, частоты, измерений на...
83937-21
MD 4070A Устройства контроля (токосъемники)
Компания "AMETEK CTS Gmbh", ШВЕЙЦАРИЯ
Устройства контроля (токосъемники) MD 4070A (далее - MD 4070A) предназначены для измерений тока индустриальных радиопомех, создаваемых техническими средствами в линиях питания, связи и управления.
