Весы электронные DP

Назначение

Весы электронные DP (далее - весы) предназначены для статического измерения массы.

Описание

Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза весоизмерительным тензорезисторным датчиком (далее - датчик) в электрический сигнал, с последующей обработкой его в аналого-цифровом преобразователе (далее-АЦП) в цифровой вид и выдачей измеренных значений массы на цифровой дисплей (далее - дисплей) индикатора и/или печатающее устройство (принтер), или на цифровой интерфейс ПК.

Конструктивно весы состоят из корпуса, грузоприемного устройства (далее - ГПУ) со встроенным датчиком и индикатора.

Весы имеют встроенный блок клавиатуры или сенсорную панель, жидкокристаллический или светодиодный дисплей.

Различные варианты используемых дисплеев, а также их расположение обозначаются соответствующими индексами, которые приведены в таблице 1.

Таблица 1 - Варианты используемых дисплеев и принтеров

Продолжение таблицы 1

Весы выпускаются однодиапазонными, двухинтервальными и трехинтервальными в следующих модификациях, отличающихся метрологическими характеристиками, конструктивным исполнением, размерами ГПУ и набором исполняемых функций:

- однодиапазонные: DP-[1][2] 3-1; DP [1][2] 6-2; DP-[1][2] 15-5; DP-[1][2] 30-10;

DP-[1][2] 60 -20; DP-[1][2]150-50;

- двухинтервальные: DP-[1][2] 3-0,5/1; DP [1][2] 6-1/2; DP-[1][2]15-2/5;

DP-[1][2] 30-5/10; DP [1][2] 60-10/20; DP-[1][2] 150-20/50;

- трехинтервальные: DP-[1][2] 3-0,2/0,5/1; DP-[1][2] 6-0,5/1/2; DP-[1][2]15-1/2/5;

DP-[1][2] 30-2/5/10; DP-[1][2] 60-5/10/20; DP-[1][2]150-10/20/50.

Модификации весов имеют обозначения вида:

DP-[1][2][3]-[4], где DP - обозначение типа весов;

[1] - вид дисплея и клавиатуры (индекс в таблице 1):

100, 110, 120, 130, 200, 210, 220, 230, 240, 250, 300, 310, 320, 330, 350, 360, 500, 510, 520, 530, 540;

[2] - конструктивное исполнение - Р, В, H, S, N:

P - дисплей покупателя на стойке;

B - дисплей покупателя на корпусе весов;

H - с ГПУ расположенным под корпусом весов;

S - с сенсорным дисплеем оператора, оптимизированным под самообслуживание;

N - ГПУ с выносным дисплеем, либо без дисплея (с выводом результатов измерений на цифровой интерфейс USB или RS232);

[3] - максимальная нагрузка (Мах) весов, кг:

3, 6, 15, 30, 60, 150;

[4] - значения поверочного интервала (e) весов, г:

- для однодиапазонных весов - 1, 2, 5 или 10, 20,50;

- для двухинтервальных весов - 0,5/1; 1/2; 2/5; 5/10; 10/20 или 20/50;

- для трехинтервальных весов - 0,2/0,5/1; 0,5/1/2; 1/2/5; 2/5/10; 5/10/20 или 10/20/50.

Пример записи обозначения весов при заказе:

Весы электронные DP-100P15-2/5

Весы электронные DP с максимальной нагрузкой Мах = 15 кг, двухинтервальные, с е = 2/5 г, с дисплеем массы с восемью функциональными кнопками и с дисплеем покупателя на стойке.

Общий вид весов с различными вариантами расположения дисплея и клавиатуры (индексами) показан на рисунках 1-3, возможных конструктивных исполнений на рисунке 4, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунках 5, 6 и 7.

DP-100B[3]-[4]

DP-110B[3]-[4]

Место нанесения заводского номера

и знака утверждения типа

DP-120B[3]-[4]

DP-130B[3]-[4]

DP-200B[3]-[4]

DP-210B[3]-[4]

DP-220B[3]-[4]

DP-230B[3]-[4]

DP-240B[3]-[4]

DP-250B[3]-[4]

DP-500P[3]-[4]

DP-300B[3]-[4], DP-310B[3]-[4], DP-320В[3]-[4], DP-330B[3]-[4], DP-340B[3]-[4], DP-350B[3]-[4], DP-360B[3]-[4]

DP-510P[3]-[4]

DP-530P[3]-[4]

DP-520P[3]-[4]

DP-540S[3]-[4]

Рисунок 3 - Общий вид весов DP

Р- дисплей на стойке

В-дисплей на корпусе

H- ГПУ под корпусом

S - сенсорный дисплей на стойке

N- выносной дисплей, или без дисплея (с выводом результатов на цифровой интерфейс USB или RS232)

Рисунок 4 - Общий вид исполнений весов DP

ломба, место нанесения знака поверки

Для весов с индексами 100,110,120,130, 200, 210, 220, 230, 240, 250

оттиск клейма поверителя на пластичном материале в нише крепежных винтов на днище весов

Рисунок 5 - Схемы пломбировки весов от несанкционированного доступа, обозначение места нанесения знака поверки

ломба, место нанесения знака поверки

Для весов с индексами 300, 310, 320, 330, Для весов с индексами 500, 510, 520

340, 350, 360

Рисунок 6 - Схемы пломбировки весов от несанкционированного доступа, обозначение места нанесения знака поверки

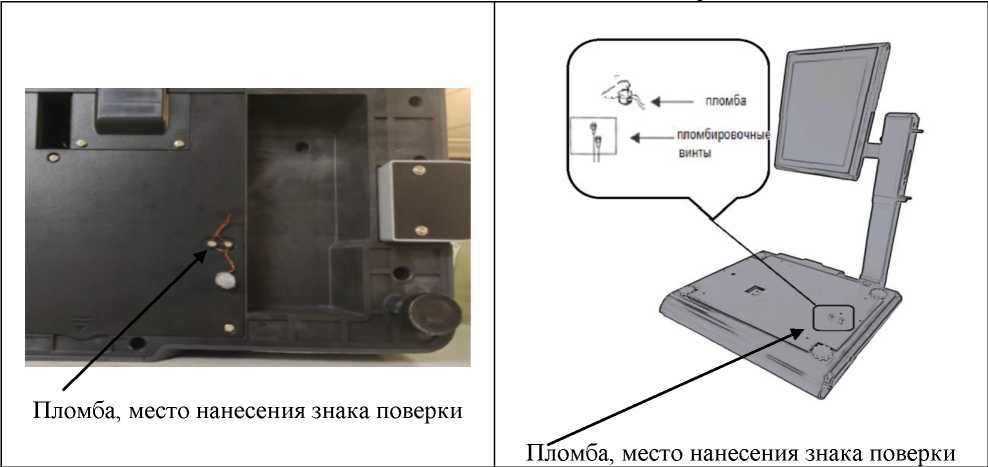

Пломба, место нанесения знака поверки

Пломба, место нанесения знака поверки

Для весов с индексом 530

Для весов с индексом 540

Рисунок 7 - Схемы пломбировки весов от несанкционированного доступа, обозначение места нанесения знака поверки

Весы имеют следующие устройства и функции по ГОСТ OIML R 76-1-2011:

- устройство первоначальной установки на нуль (п.Т.2.7.2.4);

- устройство слежения за нулем (п. Т.2.7.3);

- устройство тарирования (выборки массы тары) (п.Т.2.7.4);

- устройство предварительного задания значения массы тары (п.Т.2.7.5);

- полуавтоматическое устройство установки нуля (п. Т.2.7.2.2);

- устройство установки весов по уровню (п. Т.2.7.1).

В весах предусмотрены следующие режимы работы (ГОСТ OIML R 76-1-2011, п.4.20):

- вычисления стоимости по массе и цене (кроме модификаций весов с индексами 100, 110, 120, 130, 300, 310, 320, 330, 340, 350, 360);

- вычисление стоимости штучных товаров по количеству и цене за штуку (кроме модификаций весов с индексами 100, 110, 120, 130, 300, 310, 320, 330, 340, 350, 360);

- суммирование стоимости товаров при обычном взвешивании и в штучном режиме;

- программирование цен товаров и вызов их из энергонезависимой памяти весов.

- запись и хранение в энергонезависимой памяти весов информации о товарах (кроме модификаций весов с индексами 100, 110, 120, 130, 300, 310, 320, 330, 340, 350, 360);

- печатание этикетки со значениями измеренной массы или введенного количества то-вара, введенной цены и рассчитанной по ним стоимости взвешиваемого товара, его названием и другими сведениями о нём, а также со штрих-кодом, могущим содержать значения измеренной массы, рассчитанной стоимости (только для модификаций с индексами 500, 510, 520, 530, 540).

На корпусе весов должна быть прикреплена табличка (разрушающаяся при ее удалении), содержащая следующую маркировку:

- наименование и обозначение весов;

- товарный знак предприятия-изготовителя;

- значение максимальной нагрузки (Max);

- значение минимальной нагрузки (Min);

- значение поверочного интервала (е);

- значение действительная цены деления (шкалы) (d);

- обозначение класса точности весов по (ГОСТ OIML R 76-1-2011);

- знак утверждения типа средств измерения;

- максимальный диапазон устройства выборки массы тары;

- диапазон рабочих температур;

- номер весов в числовом формате нанесенный типографским способом по системе нумерации предприятия-изготовителя.

Питание весов осуществляется от сети переменного тока

Программное обеспечение

Программное обеспечение (далее - ПО) является встроенным и находится в энергонезависимой памяти микроконтроллера весов, доступ к которому защищен пломбой.

Программное обеспечение состоит из модулей (подпрограмм) обслуживания периферии, расчета веса и взаимодействия с пользователем. Модуль обслуживания периферии производит опрос клавиатуры, вывод на дисплей, контролирует питание весов, опрашивает АЦП, управляет обменом данными по последовательному порту, хранит и загружает из энергонезависимой памяти градуировочные константы и настройки. Модуль расчета веса получает от модуля обслуживания периферии значение с АЦП и значения градуировочных констант и производит расчет веса, отслеживает динамику его изменения и контролирует, чтобы он не вышел за границы допустимых значений. Модуль взаимодействия с пользователем подготавливает к выводу на дисплей в символьном виде данные, полученные им от модулей расчета веса и обслуживания периферии. Также, он обрабатывает данные о нажатых клавишах и выдает соответствующие команды модулю взвешивания, после чего производит анализ результатов выполнения этих команд и выдачу их пользователю. Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора при включении весов в сеть.

Метрологически значимые параметры ПО могут изменяться в режиме градуировки, доступ к которым защищен пломбами с нанесенными знаками поверки, находящимися под ГПУ на днище весов в передней части на место одного из винтов, таким образом защищая доступ к служебному переключателю на корпусе весов, как показано на рисунках 5 и 6.

Градуировка осуществляется на заводе-изготовителе и в сервисном центре.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию

Идентификационные данные ПО приведены в таблице 2.

Таблица 2- Идентификационные данные ПО

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011 ................................................................... средний (III)

Число поверочных интервалов n = Max/e .......................................................................................3000

Значения Min, Мах, е, действительной цены деления (d), пределов допускаемой погрешности при первичной поверке (mpe), в соответствующих интервалах нагрузки (m) для однодиапазонных весов приведены приведены в таблице 3, для двухинтервальных - в таблице 4 для трехинтервальных - в таблице 5.

Таблица 3 -Метрологические характеристики однодиапазонных весов

Продолжение таблицы 3

Таблица 4 - Метрологические характеристики двухинтервальных весов

Таблица 5 - Метрологические характеристики трехинтервальных весов

Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению пределов допускаемой погрешности приведенных в таблицах 3,4 и 5 при поверке.

Пределы допускаемой погрешности при поверке после выборки массы тары соответствуют пределам допускаемой погрешности приведенных в таблицах 3,4 и 5 для массы нетто при любом значении массы тары.

Таблица 6 - Метрологические характеристики

Таблица 7 - Технические характеристики

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на табличку, прикрепленную на корпусе весов.

Комплектность

Таблица 8 - Комплектность средства измерений

Сведения о методах измерений

изложены в Руководство по эксплуатации, раздел 2 «Общие сведения».

Нормативные документы

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания;

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 28.29.31-002-17391499-2021 Весы электронные DP. Технические условия.
