Установки вибрационные поверочные ZET 424
| Номер в ГРСИ РФ: | 84472-22 |
|---|---|
| Производитель / заявитель: | ООО "Электронные технологии и метрологические системы" (ЭТМС), г.Москва |
Установки вибрационные поверочные ZET 424 (далее по тексту - виброустановки) предназначены для воспроизведения и измерений параметров вибрации (виброускорения, виброскорости и виброперемещения) при проведении поверки и калибровки виброизмерительных преобразователей, виброметров и других средств измерений контроля параметров вибрации. Виброустановки применяются в качестве поверочных виброустановок согласно Приказа Росстандарта № 2772 от 27.12.2018 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения» и поверочных ударных установок согласно Приказа Росстандарта № 2537 от 12.11.2021 «Об утверждении Государственной поверочной схемы для средств измерений ускорения, скорости и силы при ударном движении».
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 84472-22 | ||||||||||||||||||||||||||||||||||||||||||
| Действует | по 26.01.2032 | ||||||||||||||||||||||||||||||||||||||||||
| Наименование | Установки вибрационные поверочные | ||||||||||||||||||||||||||||||||||||||||||
| Модель | ZET 424 | ||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1565 от
07.08.2026
— О продлении срока действия утвержденных типов средств измерений
№1970 от
28.09.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 158ce447-2f65-e032-187a-2387e18df696 | ||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «ЭТМС», РОССИЯ, 124460, г. Москва, г. Зеленоград, ул. Конструктора Лукина, д. 14, стр. 12, этаж 4, ком. 22
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
ЭТМС.402284.001 МП Установки вибрационные поверочные ZET 424. Методика поверки
(с 26.01.2022)
РТ-МП-864-204-2026 ГСИ. Установки вибрационные поверочные ZET 424. Методика поверки. Для вновь изготавливаемых средств измерений в дополнение к ЭТМС.402284.001 МП
(с 28.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 17 (94%) |
| Неуспешных поверок (СИ непригодно) | 1 (6 %) |
| Актуальность информации | 08.09.2026 |
Поверители
Скачать
|
84472-22: Описание типа
2022-84472-22.pdf
Файл устарел
|
Скачать | 345.7 КБ | |
|
84472-22: Методика поверки
2022-mp84472-22.pdf
Файл устарел
|
Скачать | 5.6 MБ | |
|
84472-22: Описание типа
2022-84472-22-1.pdf
Файл устарел
|
Скачать | 345.7 КБ | |
|
84472-22: Методика поверки
2022-mp84472-22-1.pdf
Файл устарел
|
Скачать | 5.6 MБ | |
|
84472-22: Методика поверки
ЭТМС.402284.001 МП
2022-mp84472-22-2.pdf
Файл устарел
|
Скачать | 5.6 MБ | |
|
84472-22: Описание типа
2022-84472-22-2.pdf
|
Скачать | 345.7 КБ | |
|
84472-22: Описание типа
2026-84472-22.pdf
|
Скачать | 198.9 КБ | |
|
84472-22: Методика поверки
ЭТМС.402284.001 МП
2022-mp84472-22-3.pdf
|
Скачать | 5.6 MБ | |
|
84472-22: Методика поверки
РТ-МП-864-204-2026
2026-mp84472-22.pdf
|
Скачать | 6.1 MБ |
Описание типа
Назначение
Установки вибрационные поверочные ZET 424 (далее по тексту - виброустановки) предназначены для воспроизведения и измерений параметров вибрации (виброускорения, виброскорости и виброперемещения) при проведении поверки и калибровки виброизмерительных преобразователей, виброметров и других средств измерений контроля параметров вибрации. Виброустановки применяются в качестве поверочных виброустановок согласно Приказа Росстандарта № 2772 от 27.12.2018 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения» и поверочных ударных установок согласно Приказа Росстандарта № 2537 от 12.11.2021 «Об утверждении Государственной поверочной схемы для средств измерений ускорения, скорости и силы при ударном движении».
Описание
Принцип действия виброустановок основан на воспроизведении параметров синусоидальной или случайной вибрации и определении коэффициента преобразования поверяемого и/или калибруемого виброизмерительного преобразователя методом сравнения с эталонным вибропреобразователем.
Автоматический режим позволяет предварительно задавать частоту и уровень сигналов виброускорения, виброскорости или виброперемещения для управления работой вибростенда. Также данный режим позволяет проводить автоматическую поверку вибрационных стендов и получать их амплитудно-частотные характеристики (АЧХ), определять коэффициент нелинейных искажений (КНИ) и коэффициент поперечного движения вибростенда.
В состав виброустановок входят средства формирования и воспроизведения вибрационных колебаний и средства измерений параметров вибрации. Основными узлами, входящими в состав виброустановок являются:
- вибростенд с усилителем мощности;
- блок управления виброустановки;
- эталонный канал измерения параметров вибрации (вибропреобразователь с выходом по напряжению или заряду).
Состав виброустановок конфигурируется по модульному принципу и включает, в зависимости от требований, следующие вибростенды: TV 50018, TV 51110, TV 51110-С, TV 51110-AC, TV 52120, 4808, 396С11, APS-113-AB, ZET, ZET 62200-1, ZET 62200-2 и стенд УДАР-1. С вибростендами используются усилители мощности следующих типов: DA 200, ВАА 500, BAA 500-T, 2719, 2100E21-C, APS-125, ZET 46700, ZET 461400.
Принцип действия вибростенда основан на преобразовании энергии электрического сигнала от усилителя мощности в энергию механических колебаний вибростола. Параметры вибрации определяются эталонными вибропреобразователями, входящими в эталонный канал, закрепленными на вибростоле вибростенда. Измерительные сигналы с выхода эталонного канала поступают на вход блока управления.
Блок управления виброустановки представляет собой контроллер для формирования испытательных сигналов и измерений параметров вибрации. В качестве блока управления используются контроллеры следующих типов: контроллеры сбора данных многоканальные ZET 02X, ZET 03X (регистрационный номер 74502-19), анализатор спектра ZET 017-U (регистрационный номер 39236-08), анализатор спектра А-19 (регистрационный номер 35402-07), система управления вибростендами ZET 017-U (регистрационный номер 49742-12), контроллеры сбора данных ZET (регистрационный номер 92256-24), контроллеры сбора данных ZET 033.
В составе виброустановок в качестве эталонного канала измерений и контроля воспроизводимых параметров вибрации могут использоваться следующие типа каналов: ZET ET01 в составе - акселерометр пьезоэлектрический 301А11 или 353В17 (регистрационный номер 76591-19); ZET ET02 в составе - акселерометр пьезоэлектрический 301М26 (регистрационный номер 76591-19), или вибропреобразователь эталонный пьезоэлектрический АР10 (регистрационный номер 38452-08), или акселерометр эталонный 8305, или вибропреобразователь эталонный пьезоэлектрический ZET 101 (регистрационный номер 83334-21), или вибропреобразователь эталонный пьезоэлектрический ZET 102: ZET ET03 в составе - преобразователь виброизмерительный 8309 (регистрационный номер 8524-81), или датчик вибрации ZET 115 (регистрационный номер 92986-24), или акселерометр ударный АР1411-В (регистрационный номер 91278-24); ZET ET04 в составе - виброметр интеллектуальный цифровой ZET 7152-N (регистрационный номер 70124-18). Эталонные каналы отличаются коэффициентом преобразования и диапазонами рабочих частот.
Виброустановки могут комплектоваться предварительными усилителями ZET 440 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 58918-14).
Нанесение знака поверки на виброустановки не предусмотрено.
Сведения о заводском номере виброустановки содержаться в формуляре типографским способом в числовой форме. На составные части виброустановки (вибростенд, усилитель мощности, блок управления и предварительный усилитель) нанесена маркировка способом наклеек, которые содержат информацию в буквенно-числовой форме о наименовании предприятия-изготовителя, наименовании изделия, знаке утверждения типа средства измерений, заводском номере изделия и годе изготовления.
Общий вид виброустановок представлен на рисунке 1.
Рисунок 1 - Общий вид виброустановок
Пломбирование корпусов составных частей виброустановок предусмотрено в виде разрывных голографических наклеек. Пример пломбировки от несанкционированного доступа представлен на рисунке 2.
Рисунок 2 - Пример пломбировки от несанкционированного доступа

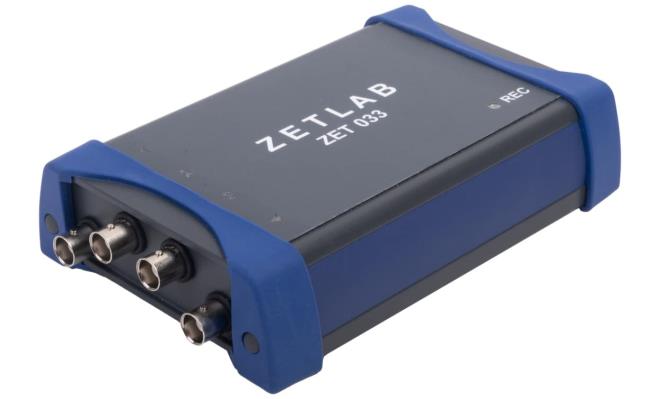

Общий вид контроллеров сбора данных ZET 033 представлен на рисунке 3.
Рисунок 3 - Общий вид контроллеров сбора данных ZET 033
Программное обеспечение
Для работы на виброустановках используется автономное программное обеспечение (далее - ПО), которое обеспечивает задание параметров вибрации, дистанционное управление работой вибростенда по локальной сети, отображение хода испытаний в удобном для пользователей виде, подготовку отчётов, анализ данных, сохранение результатов измерений в базу данных.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
ZETLAB |
|
Номер версии (идентификационный номер) ПО, не ниже |
2021.03.15 |
|
Цифровой идентификатор ПО |
6c8fa28942b3337e79341d74e44ecca0 |
|
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
Технические характеристики
Таблица 2 - Метрологические характеристики виброустановки в комплекте с вибростендом
TV 50018
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения и измерений виброускорения (амплитуда), м/с2 |
от 0,1 до 400 |
|
Диапазон воспроизведения и измерений виброскорости (амплитуда), мм/с |
от 0,1 до 1000 |
|
Диапазон воспроизведения и измерений виброперемещения (размах), мм |
от 0,1 до 5 |
|
Диапазон рабочих частот, Гц |
от 20 до 10000 |
|
Доверительные границы относительной погрешности воспроизведения и измерений виброускорения при доверительной вероятности P = 0,95 %, в поддиапазонах частот: от 20 до 800 Гц включ. св. 800 до 2000 Гц включ. св. 2000 до 5000 Гц включ. св. 5000 до 8000 Гц включ. св. 8000 до 10000 Гц |
±2 ±3 ±4 ±5 ±6 |
|
Опорные частоты, Гц |
100, 160 |
|
Доверительные границы относительной погрешности воспроизведения и измерений виброускорения, виброскорости и виброперемещения при доверительной вероятности P = 0,95, %, на опорных частотах |
±0,8 |
|
Относительный коэффициент поперечного движения вибростола, в поддиапазонах частот, %, не более: от 20 до 800 Гц включ. св. 800 до 2000 Гц включ. св. 2000 до 5000 Гц включ. св. 5000 до 10000 Гц |
5 7 10 15 |
|
Коэффициент гармоник виброускорения в поддиапазонах частот, %, не более: от 20 до 30 Гц включ. св. 30 до 10000 Гц |
15 5 |
|
Тип встроенного эталонного канала |
ZET ET01, ZET ET02 |
|
Уровень вибрационного шума на столе вибростенда, м/с2, не более |
0,03 |
Таблица 3 - Метрологические характеристики виброустановок в комплекте с вибростендами TV 51110-С и TV 51110-АС
|
Наименование характеристики |
Значение | |
|
TV 51110-С |
TV 51110-АС | |
|
Диапазон воспроизведения и измерений виброускорения (амплитуда), м/с2 |
от 0,1 до 240 |
от 0,1 до 160 |
|
Диапазон воспроизведения и измерений виброскорости (амплитуда), мм/с |
от 0,1 до 1200 | |
|
Диапазон воспроизведения и измерений виброперемещения (размах), мм |
от 0,1 до 4 |
от 0,1 до 25,4 |
|
Диапазон рабочих частот, Гц |
от 10 до 20000 |
от 1 до 20000 |
|
Наименование характеристики |
Значение | |
|
TV 51110-С |
TV 51110-АС | |
|
Доверительные границы относительной погрешности воспроизведения и измерений виброускорения при доверительной вероятности P = 0,95 %, в поддиапазонах частот: от 1 до 20 Гц от 10 до 20 Гц включ. св. 20 до 800 Гц включ. св. 800 до 2000 Гц включ. св. 2000 до 5000 Гц включ. св. 5000 до 10000 Гц включ. св. 10000 до 20000 Гц |
- ±3 ±2 ±3 ±4 ±5 ±6 |
±3 - ±2 ±3 ±4 ±5 ±6 |
|
Опорные частоты, Гц |
100, 160 | |
|
Доверительные границы относительной погрешности воспроизведения и измерений виброускорения, виброскорости и виброперемещения при доверительной вероятности P = 0,95, %, на опорных частотах |
±0,5 | |
|
Относительный коэффициент поперечного движения вибростола, в поддиапазонах частот, %, не более: от 1 до 20 Гц от 10 до 20 Гц включ. св. 20 до 800 Гц включ. св. 800 до 2000 Гц включ. св. 2000 до 5000 Гц включ. св. 5000 до 10000 Гц включ. св. 10000 до 20000 Гц |
- 10 5 7 10 15 20 |
10 - 5 5 5 10 20 |
|
Коэффициент гармоник виброускорения в поддиапазонах частот, %, не более: от 1 до 20 Гц от 10 до 20 Гц включ. св. 20 до 2000 Гц включ. св. 2000 до 5000 Гц включ. св. 5000 до 10000 Гц включ. св. 10000 до 20000 Гц |
- 7 5 7 10 15 |
5 - 2 2 2 10 |
|
Тип встроенного эталонного канала |
ZET ET01 | |
|
Уровень вибрационного шума на столе вибростенда, м/с2, не более |
0,03 | |
Таблица 4 - Метрологические характеристики виброустановок в комплекте с вибростендами TV 51110 и TV 52120
|
Наименование характеристики |
Значение | |
|
TV 51110 |
TV 52120 | |
|
Диапазон воспроизведения и измерений виброускорения (амплитуда), м/с2 |
от 0,1 до 440 |
от 0,1 до 750 (1960*) |
|
Диапазон воспроизведения и измерений виброскорости (амплитуда), мм/с |
от 0,1 до 1000 | |
|
Диапазон воспроизведения и измерений виброперемещения (размах), мм |
от 0,1 до 13 |
от 0,1 до 15 |
|
Диапазон рабочих частот, Гц |
от 5 до 7000 | |
|
Наименование характеристики |
Значение | |
|
TV 51110 |
TV 52120 | |
|
Доверительные границы относительной погрешности воспроизведения и измерений виброускорения при доверительной вероятности P = 0,95, %, в поддиапазонах частот: от 5 до 20 Гц включ. св. 20 до 800 Гц включ. св. 800 до 2000 Гц включ. св. 2000 до 5000 Гц включ. св. 5000 до 7000 Гц |
±3 ±2 ±3 ±4 ±5 | |
|
Опорные частоты, Гц |
100, 160 | |
|
Доверительные границы относительной погрешности воспроизведения и измерений виброускорения, виброскорости и виброперемещения при доверительной вероятности P = 0,95, %, на опорных частотах |
±1,0 | |
|
Относительный коэффициент поперечного движения вибростола, в поддиапазонах частот, %, не более: от 5 до 20 Гц включ. св. 20 до 800 Гц включ. св. 800 до 2000 Гц включ. св. 2000 до 5000 Гц включ. св. 5000 до 7000 Гц |
10 5 7 10 15 | |
|
Коэффициент гармоник виброускорения в поддиапазонах частот, %, не более: от 5 до 20 Гц включ. св. 20 до 7000 Гц |
7 5 | |
|
Тип встроенного эталонного канала |
ZET ET01, ZET ET02 | |
|
Уровень вибрационного шума на столе вибростенда, м/с2, не более |
0,03 | |
|
*При использовании резонансной балки, устанавливаемой на вибростенд (поставляется по согласованию с заказчиком) | ||
Таблица 5 - Метрологические характеристики виброустановок в комплекте с вибростендами 4808 и 396C11
|
Наименование характеристики |
Значение | |
|
4808 |
396C11 | |
|
Диапазон воспроизведения и измерений виброускорения (амплитуда), м/с2 |
от 0,1 до 700 |
от 0,1 до 400 |
|
Диапазон воспроизведения и измерений виброскорости (амплитуда), мм/с |
от 0,1 до 650 |
от 0,1 до 500 |
|
Диапазон воспроизведения и измерений виброперемещения (размах), мм |
от 0,05 до 12,7 |
от 0,05 до 10 |
|
Диапазон рабочих частот, Гц |
от 5 до 10000 |
от 0,5 до 20000 |
|
Наименование характеристики |
Значение | |
|
4808 |
396C11 | |
|
Доверительные границы относительной погрешности воспроизведения и измерений виброускорения при доверительной вероятности P = 0,95, %, в поддиапазонах частот: от 0,5 до 20 Гц от 5 до 20 Гц включ. св. 20 до 800 Гц включ. св. 800 до 2000 Гц включ. св. 2000 до 5000 Гц включ. св. 5000 до 10000 Гц включ. св 10000 до 20000 Гц |
- ±3 ±2 ±3 ±4 ±5 - |
±3 - ±2 ±3 ±4 ±5 ±6 |
|
Опорные частоты, Гц |
100, 160 | |
|
Доверительные границы относительной погрешности воспроизведения и измерений виброускорения, виброскорости и виброперемещения при доверительной вероятности P = 0,95, %, на опорных частотах |
±0,5 | |
|
Относительный коэффициент поперечного движения вибростола, в поддиапазонах частот, %, не более: от 0,5 до 20 Гц от 5 до 20 Гц включ. св. 20 до 800 Гц включ. св. 800 до 2000 Гц включ. св. 2000 до 5000 Гц включ. св. 5000 до 10000 Гц включ. св. 10000 до 20000 Гц |
- 10 5 7 10 15 - |
10 - 5 7 10 15 20 |
|
Коэффициент гармоник виброускорения в поддиапазонах частот, %, не более: от 0,5 до 20 Гц от 5 до 20 Гц включ. св. 20 до 2000 Гц включ. св. 2000 до 5000 Гц включ. св. 5000 до 10000 Гц включ. св. 10000 до 20000 Гц |
- 7 5 7 10 - |
7 - 5 7 10 15 |
|
Тип встроенного эталонного канала |
ZET ET01, ZET ET02 |
ZET ET01 |
|
Уровень вибрационного шума на столе вибростенда, м/с2, не более |
0,03 | |
Таблица 6 - Метрологические характеристики виброустановок в комплекте с вибростендом APS 113-AB и длинноходовым стендом ZET
|
Наименование характеристики |
Значение | |
|
APS 113-AB |
Длинноходовой стенд ZET | |
|
Длина хода подвижной части вибростенда (размах), мм |
158 |
250 |
|
Диапазон рабочих частот, Гц |
от 0,1 до 200 |
от 0,1 до 10 |
|
Наименование характеристики |
Значение | |
|
APS 113-AB |
Длинноходовой стенд ZET | |
|
Доверительные границы воспроизведения и измерений виброперемещения при доверительной вероятности P = 0,95, %, в поддиапазонах частот: от 0,1 до 0,5 Гц включ. |
±5 |
±5 |
|
св. 0,5 до 10 Гц включ. |
±3 |
±3 |
|
св. 10 до 200 Гц |
±2 |
- |
|
Относительный коэффициент поперечного движения вибростола, в поддиапазонах частот, %, не более: от 0,1 до 10 Гц включ. |
10 |
10 |
|
св. 10 до 200 Гц |
5 |
- |
|
Коэффициент гармоник виброускорения в поддиапазонах частот, %, не более: от 0,1 до 10 Гц включ. |
5 |
5 |
|
св. 10 до 200 Гц |
5 |
- |
|
Тип встроенного эталонного канала |
ZET ET02, ZET ET04 |
ZET ET04 |
|
Масса поверяемого/ калибруемого вибропреобразователя, кг, не более |
1,5 |
2 |
Таблица 7 - Метрологические характеристики виброустановки в комплекте с вибростендами ZET 62200-1 и ZET 62200-2
|
Наименование характеристики |
Значение | |
|
ZET 62200-1 |
ZET 62200-2 | |
|
Диапазон воспроизведения и измерений виброускорения (амплитуда), м/с2 |
от 0,1 до 400 | |
|
Диапазон воспроизведения и измерений виброскорости (амплитуда), мм/с |
от 0,1 до 500 | |
|
Диапазон воспроизведения и измерений виброперемещения (размах), мм |
от 0,1 до 8 | |
|
Диапазон рабочих частот, Гц |
от 5 до 2000 |
от 5 до 6500 |
|
Доверительные границы относительной погрешности воспроизведения и измерений виброускорения при доверительной вероятности P = 0,95 %, в поддиапазонах частот: от 5 до 20 Гц включ. св. 20 до 800 Гц включ. св. 800 до 2000 Гц включ. св. 2000 до 5000 Гц включ. св. 5000 до 6500 Гц |
±3 ±2 ±3 - - |
±5 ±3 ±5 ±7 ±8 |
|
Опорные частоты, Гц |
100,160 | |
|
Доверительные границы относительной погрешности воспроизведения и измерений виброускорения, виброскорости и виброперемещения при доверительной вероятности P = 0,95 на опорных частотах, % |
±0,5 | |
|
Наименование характеристики |
Значение | |
|
ZET 62200-1 |
ZET 62200-2 | |
|
Относительный коэффициент поперечного движения вибростола в | ||
|
поддиапазонах частот, %, не более: | ||
|
от 5 до 20 Гц включ. |
10 |
10 |
|
св. 20 до 800 Гц включ. |
5 |
7 |
|
св. 800 до 2000 Гц включ. |
7 |
10 |
|
св. 2000 до 5000 Гц включ. |
- |
15 |
|
св. 5000 до 6500 Гц |
- |
20 |
|
Коэффициент гармоник в поддиапазонах частот, %, не более: | ||
|
от 5 до 20 Гц включ. |
7 |
10 |
|
св. 20 до 800 Гц включ. |
5 |
7 |
|
св. 800 до 2000 Гц включ. |
5 |
10 |
|
св. 2000 до 5000 Гц включ. |
- |
10 |
|
св. 5000 до 6500 Гц |
- |
15 |
|
Тип встроенного эталонного канала |
ZET |
ET01, |
|
ZET ET02 | ||
|
Уровень вибрационного шума на столе вибростенда, м/с2, не более |
0,03 | |
Таблица 8 - Метрологические характеристики виброустановки в комплекте со стендом УДАР-1
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения (измерений) пиковых значений ударного ускорения, м/с2 |
от 50 до 50000 |
|
Диапазон длительности ударного импульса, мс |
от 0,1 до 5,4 |
|
Доверительные границы относительной погрешности воспроизведения (измерений) пиковых значений ударного ускорения при доверительной вероятности 0,95, %: - в поддиапазоне от 50 до 200 м/с2 включ. |
±6 |
|
- в поддиапазоне св. 200 до 2000 м/с2 включ. |
±5 |
|
- в поддиапазоне св. 2000 до 10000 м/с2 включ. |
±8 |
|
- в поддиапазоне св. 10000 до 50000 м/с2 |
±10 |
|
Тип встроенного эталонного канала |
ZET ET03 |
Таблица 9 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (при температуре 25 °С без конденсации влаги), % |
от +18 до +25 от 45 до 85 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота питающей сети, Гц |
от 215,6 до 224,4 от 49,5 до 50,5 |
|
Потребляемая мощность, В^А, не более |
1000 |
|
Габаритные размеры составных частей установки, мм, не более: - контроллер ZET 02X (ширина х длина х высота) - контроллер ZET 03X (ширина х длина х высота) - анализатор спектра ZET 017-U (ширина х длина х высота) - анализатор спектра А-19 (ширина х длина х высота) - система управления вибростендами ZET 017-U (ширина х длина х высота) - контроллеры сбора данных ZET 033, ZET 030 (ширина х длина х высота) - вибростенд TV 50018 (диаметр х высота) - вибростенд TV 51110 (диаметр х высота) |
130 х 160 х 35 130 х 160 х 35 160 х 280 х 75 115 х 180 х 35 160 х 280 х 75 104 х 162 х 38 90 х 119 160 х 190 |
|
Наименование характеристики |
Значение |
|
- вибростенд TV 51110-C (диаметр х высота) - вибростенд TV 51110-AC (диаметр х высота) - вибростенд TV 52120 (диаметр х высота) - вибростенд 4808 (диаметр х высота) - вибростенд 396С11 (диаметр х высота) - вибростенд APS 113-AB (ширина х длина х высота) - длинноходовой стенд ZET (ширина х длина х высота) - вибростенд ZET 62200-1, ZET 62200-2 (диаметр х высота) - стенд УДАР-1 (ширина х длина х высота) - усилитель мощности DA 200 (ширина х длина х высота) - усилитель мощности ВАА 500-Т (ширина х длина х высота) - усилитель мощности ВАА 500 (ширина х длина х высота) - усилитель мощности 2719 (ширина х длина х высота) - усилитель мощности 2100-Е21-С (ширина х длина х высота) - усилитель мощности APS-125 (ширина х длина х высота) - усилитель мощности ZET 46700 (ширина х длина х высота) - усилитель мощности ZET 461400 (ширина х длина х высота) - акселерометр пьезоэлектрический 301A11 (диаметр х высота) - акселерометр пьезоэлектрический 353В17 (диаметр х высота) - акселерометр пьезоэлектрический 301М26 (диаметр х высота) - вибропреобразователь эталонный пьезоэлектрический АР10 (диаметр х высота) - акселерометр эталонный 8305 (диаметр х высота) - вибропреобразователь эталонный пьезоэлектрический ZET 101 (диаметр х высота) - вибропреобразователь эталонный пьезоэлектрический ZET 102 (диаметр х высота) - преобразователь виброизмерительный 8309 (диаметр х высота) - датчик вибрации ZET 115 (диаметр х высота) - акселерометр ударный АР1411-В (диаметр х высота) - виброметр интеллектуальный цифровой ZET 7152-N (диаметр х высота) |
200 х 265 150 х258 200 х 256,5 215 х 200 165 х 133 220 х530 х 170 180 х 900 х 160 200 х 267,5 500 х 900 х 830 390 х 260 х 80 483 х 450 х 170 483 х 450 х 90 483 х 350 х 88 440 х 370 х 90 480 х 100 х 460 482 х 476 х 88,8 482 х 476 х 88,8 30,2 х 38,1 15,0 х 7,2 30,2 х 38,1 19,0 х 29,5 15,5 х 29,3 19,0 х 29,5 30,2 х 38,1 7,0 х 10,8 12,0 х 19,0 10,0 х 18,0 40 х 75 х 20 |
|
Масса составных частей установки, кг, не более - контроллер ZET 02X - контроллер ZET 03X - анализатор спектра ZET 017-U - анализатор спектра А-19 - контроллеры сбора данных ZET 033, ZET 030 - система управления вибростендами ZET 017-U - вибростенд TV 50018 - вибростенд TV 51110 - вибростенд TV 51110-C - вибростенд TV 51110-AC - вибростенд TV 52120 - вибростенд 4808 - вибростенд 396С11 - стенд APS 113-AB - длинноходовой стенд ZET - вибростенд ZET 62200-1, ZET 62200-2 - стенд УДАР-1 - усилитель мощности DA 200 - усилитель мощности ВАА 500-Т - усилитель мощности ВАА 500 |
1 1 0,8 1 0,7 0,8 3,7 12 33 18 36 35 10,1 35 21 30 95 3,5 29 25 |
|
Наименование характеристики |
Значение |
|
- усилитель мощности 2719 |
14 |
|
- усилитель мощности 2100-Е21-С |
3,8 |
|
- усилитель мощности APS-125 |
15 |
|
- усилитель мощности ZET 46700 |
22,5 |
|
- усилитель мощности ZET 461400 |
26 |
|
- акселерометр пьезоэлектрический 301A11 |
0,176 |
|
- акселерометр пьезоэлектрический 353В17 |
0,0017 |
|
- акселерометр пьезоэлектрический 301М26 |
0,184 |
|
- вибропреобразователь эталонный пьезоэлектрический АР10 |
0,045 |
|
- акселерометр эталонный 8305 |
0,04 |
|
- вибропреобразователь эталонный пьезоэлектрический ZET 101 |
0,045 |
|
- вибропреобразователь эталонный пьезоэлектрический ZET 102 |
0,18 |
|
- преобразователь виброизмерительный 8309 |
0,003 |
|
- датчик вибрации ZET 115 |
0,03 |
|
- акселерометр ударный АР1411 -В |
0,01 |
|
- виброметр интеллектуальный цифровой ZET 7152-N |
0,04 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Средняя наработка на отказ, ч |
8000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на составные части виброустановки (вибростенд, усилитель мощности, блок управления и предварительный усилитель) в виде наклеек.
Комплектность
Таблица 10 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установка вибрационная поверочная ZET 424 |
ЭТМС.402284.001 |
1 шт.* |
|
Флеш-накопитель с программным обеспечением |
- |
1 шт. |
|
Комплект аксессуаров |
- |
1 компл. |
|
Формуляр |
ЭТМС.402284.001 ФО |
1 экз. |
|
Руководство по эксплуатации |
ЭТМС.402284.001 РЭ |
1 экз. |
|
Руководство оператора |
ЭТМС.402284.001 РО |
1 экз. |
|
*состав по согласованию с заказчиком | ||
Сведения о методах измерений
приведены в разделе 3 руководства по эксплуатации ЭТМС.402284.001 РЭ «Установки вибрационные поверочные ZET 424».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2772 «Об утверждении государственной поверочной схемы для средств измерения виброперемещения, виброскорости, виброускорения и углового ускорения»
Приказ Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 года № 2537 «Об утверждении Государственной поверочной схемы для средств измерений ускорения, скорости и силы при ударном движении»
ЭТМС.402284.001 ТУ «Установки вибрационные поверочные ZET 424. Технические условия»
