Измерители яркости фона Пеленг СЛ-02
| Номер в ГРСИ РФ: | 84590-26 |
|---|---|
| Производитель / заявитель: | ОАО "Пеленг", Беларусь, г.Минск |
Измерители яркости фона «Пеленг СЛ-02» (далее - приборы) предназначены для измерения яркости фона.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 84590-26 |
| Действует | с 12.02.2026 по 28.03.2029 |
| Наименование | Измерители яркости фона |
| Модель | Пеленг СЛ-02 |
| Приказы |
№238 от
12.02.2026
— О признании результатов испытаний и утверждения типов средств измерений
|
| Идентификатор записи ФИФ ОЕИ | 6bbf9aed-8add-a9a2-c4b5-07055fa9b96e |
Производитель / Заявитель
ОАО «ПЕЛЕНГ», БЕЛАРУСЬ, 220114, Республика Беларусь, г. Минск, ул. Макаенка, 25
Поверка
| Методика поверки / информация о поверке |
МРБ МП.3863-2024 с изм. № 1-2024 Государственная система обеспечения единства измерений. Измерители яркости фона Пеленг СЛ-02. Методика поверки
(с 12.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Организации, проводящие первичную поверку |
Республиканское унитарное предприятие "Белорусский государственный институт метрологии"
(БЕЛАРУСЬ)
|
Поверители
Скачать
|
84590-26: Описание типа
2026-84590-26.pdf
|
Скачать | 2.2 MБ | |
|
84590-26: Методика поверки
МРБ МП.3863-2024 с изм. № 1-2024
2026-mp84590-26.pdf
|
Скачать | 3.3 MБ | |
|
Свидетельство (сертификат)
2026-cr84590-26.pdf
|
Скачать | 375.8 КБ |
Описание типа
Назначение
Измерители яркости фона «Пеленг СЛ-02» (далее - приборы) предназначены для измерения яркости фона.
Область применения - метеорология, авиация.
Описание
Принцип действия прибора основан на определении светового потока измеряемой яркости фона, проходящей через защитное стекло блока оптического. Далее поток собирается линзовым объективом и, после прохождения через светофильтр, направляется в виде равномерно освещённого пятна на фотодиод, расположенный на плате приёмника, и преобразуется в аналоговый сигнал. Далее с платы приёмника аналоговый сигнал поступает на плату управления, где преобразуется в цифровое значение величины яркости фона (кд/м2).
Прибор состоит из блока оптического с кожухом и колонки в сборе. Кожух предназначен для защиты от солнечных лучей и атмосферных осадков; колонка предназначена для установки на ней прибора таким образом, чтобы его оптическая ось была направлена под углом от 25° до 30° к горизонту, высота колонки в сборе 1,5 м.
Блок оптический состоит из объектива и блока измерительного. Объектив состоит из двухлинзовой системы и светофильтра.
Блок измерительный состоит из фотодиода, платы приемника и платы управления.
Прибор работает непрерывно (круглосуточно) как в автономном режиме, так и в составе информационно-измерительных систем. В приборе имеется последовательный двухпроводный интерфейс RS-485, по требованию заказчика может быть добавлен интерфейс V.23. Через интерфейсы осуществляется передача информационного сообщения по проприетарному протоколу в кодах ASCII. Информационные сообщения передаются через временной интервал в 15 с в автоматическом режиме.
Прибор имеет встроенное программное обеспечение (далее - ПО), которое предназначено для обеспечения управления, проведения измерений и формирования сообщение в кодах ASCII.
Для работы с прибором в автономном режиме может использоваться программное обеспечение «Peleng Meteo», которое предназначено для проверки состояния прибора, обработки и анализа результатов измерений, ведения архива.
Дата изготовления приборов указана в формуляре.
Фотографии общего вида средств измерений представлены в приложении 1.

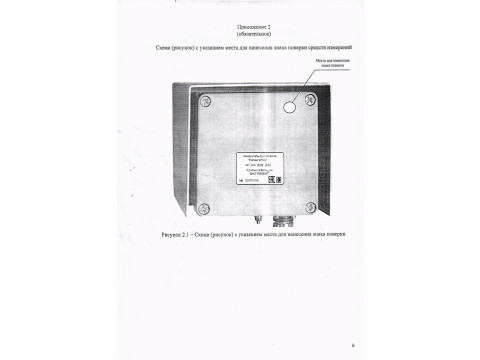

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице 1.
Таблица 1
|
Наименование |
Значение |
|
Диапазон измерений яркости фона, кд/м2 |
от 1 до 50 000 |
|
Пределы допускаемой абсолютной погрешности при измерении яркости фона в диапазоне от 1 до 40 кд/м2 включительно, кд/м2 |
±15 |
|
Пределы допускаемой относительной погрешности при измерении яркости фона в диапазоне: свыше 40 до 20 000 кд/м2 включительно, % свыше 20 000 до 50 000 кд/м2 включительно, % |
±10 ±20 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
Период обновления данных, с, не более |
15 |
|
Напряжение питания постоянного тока, В |
от 21,6 до 26,4 |
|
Потребляемая мощность, Вт, не более |
30 |
|
Габаритные размеры, мм, не более: . блока оптического с кожухом (длинахширинахвысота) колонки в сборе (длинахширинахвысота) |
315x145x130 225x255x1500 |
|
Масса составных частей, кг, не более блока оптического колонки в сборе |
4 10 |
|
Степень защиты, обеспечиваемая оболочками, поГОСТ 14254-2015 |
IP66 |
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °C верхнее значение относительной влажности при температуре 25 °C, % диапазон атмосферного давления, кПа |
от минус 60 до плюс 65 100-2 от 60 до 110 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
10 |
Комплектность
Таблица 3
|
Наименование |
Количество |
|
1 |
2 |
|
Измеритель яркости фона «Пеленг СЛ-02» в составе: | |
|
Блок оптический с кожухом |
1 |
|
Колонка в сборе15 |
1 |
|
Комплект монтажный15 |
1 |
|
Комплект инструмента и принадлежностей |
1 |
|
Комплект тары15 |
1 |
|
Программное обеспечение «Peleng Meteo»25 |
1 |
Продолжение таблицы 3
|
1 |
2 |
|
6253.00.00.000 РЭ Измеритель яркости фона «Пеленг СЛ-02». Руководство по эксплуатации |
1 |
|
6253.00.00.000 ФО Измеритель яркости фона «Пеленг СЛ-02». Формуляр |
1 |
|
Наличие определяется договором поставки. 2) Предоставляется на сайте производителя либо по запросу на e-mail meteo@peleng.by. | |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на корпус блока оптического, на титульный лист руководства по эксплуатации и на титульный лист формуляра.
Поверка осуществляется по МРБ МП.З 863-2024 «Система обеспечения единства измерений Республики Беларусь. Измерители яркости фона «Пеленг СЛ-02». Методика поверки» в редакции с изменением №1-2024.
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ТУ BY 100230519.182-2009 «Измерители яркости' фона «Пеленг СЛ-02». Технические условия»;
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);
методику поверки:
МРБ МП.З 863-2024 «Система обеспечения единства измерений Республики Беларусь. Измерители яркости фона «Пеленг СЛ-02». Методика поверки» в редакции с изменением №1-2024.
Перечень средств поверки: представлен в таблице 4.
Таблица 4_________________________________________________________________________
_______________________Наименование и тип средств поверки ___________________
Термогигрометр LTNITESS ТНВ 1____________________________________________
Стенд имитации яркости__
Секундомер «Интеграл С-01»_______________________________________________
Персональный компьютер_____________________________________________
Оптическая скамья ОСК-2ЦЛ__
Спектрорадиомегр CS-1000A__
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: представлена в таблице 5. Таблица 5
|
Идентификационное наименование ПО |
Номер версии ПО (идентификационный номер) |
|
SL-02 |
v2.XX* |
*ХХ - составная часть номера версии ПО (метрологически незначимая изменяемая часть)
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерители яркости фона «Пеленг СЛ-02» соответствуют требованиям ТУ BY 100230519.182-2009, ТР ТС 020/2011.
