Контроллеры логические программируемые ПЛК 200
| Номер в ГРСИ РФ: | 84822-22 |
|---|---|
| Производитель / заявитель: | ООО "ПО "ОВЕН", г.Москва |
Контроллеры логические программируемые ПЛК 200 (далее - контроллеры), предназначены для измерений температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления или термоэлектрических преобразователей) и других физических величин, значение которых первичными преобразователями (датчиками) может быть преобразовано в напряжение постоянного тока, электрическое сопротивление постоянному току или унифицированные электрические сигналы силы и напряжения постоянного тока, в единицах измерения физической величины или в процентах от максимального значения диапазона измерений.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 84822-22 | ||||||
| Наименование | Контроллеры логические программируемые | ||||||
| Модель | ПЛК 200 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | adbcd58c-d19f-4676-5042-6bd0408af154 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Общество с ограниченной ответственностью "Производственное Объединение ОВЕН" (ООО "Производственное Объединение ОВЕН"), г. Москва.
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
8610
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8608 (100%) |
| Неуспешных поверок (СИ непригодно) | 2 (0 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
84822-22: Описание типа
2023-84822-22.pdf
|
Скачать | 1.1 MБ | |
|
84822-22: Методика поверки
2022-mp84822-22.pdf
|
Скачать | 4.1 MБ |
Описание типа
Назначение
Контроллеры логические программируемые ПЛК 200 (далее - контроллеры), предназначены для измерений температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления или термоэлектрических преобразователей) и других физических величин, значение которых первичными преобразователями (датчиками) может быть преобразовано в напряжение постоянного тока, электрическое сопротивление постоянному току или унифицированные электрические сигналы силы и напряжения постоянного тока, в единицах измерения физической величины или в процентах от максимального значения диапазона измерений.
Описание
Принцип действия основан на преобразовании входных сигналов, получаемых от датчиков измерения (первичных преобразователей) различных физических величин, в цифровую форму с помощью аналого-цифрового преобразователя (АЦП), отображения информации входных сигналов на экране персонального компьютера при помощи специальной программы, обработке поступающих цифровых сигналов и последующей передаче, по предварительно заданной пользователем программе, хранящейся в памяти контроллера, управляющих сигналов на выходные устройства контроллера.
Контроллеры выпускаются в исполнениях, отличающихся интерфейсами связи, количеством каналов и средой исполнения.
Структура условного обозначения исполнений контроллеров, представлена на рисунке 1.
ПЛК X -04- X
Модель J"
Среда исполнения программного комплекса
Расшифровка условного обозначения контроллеров:
Модель:
200 - 2*Ethemet 10/100 Мбит/c (RJ45); 1xRS-485; USB Device; 8*DI; 8*DO-R; 4xAI;
210 - 4*Ethemet 10/100 Мбит/c (RJ45); 2xRS-485; 1xRS-232; USB Device; 12xDO-R; 12xDi; 4xAI;
Среда исполнения программного комплекса:
CS - CODESYS;
CS-R - CODESYS с компонентом Redundancy;
KR - Система реального времени контроллера (СРВК);
MS4 - MasterSCADA 4D;
CS-KOS - CODESYS на базе Kaspersky OS;
PL - Полигон.
Конструктивно контроллеры выполнены в пластмассовом корпусе для крепления на DIN-рейку или к стене. На лицевой панели контроллеров размещены элементы индикации, кнопки управления, съемные клеммные колодки под закрывающимися крышками, разъемы кабелей интерфейса Ethernet (только для контроллеров исполнений ПЛК210-04-Х), USB -разъем, слот для подключения SD-карты и поле для нанесения IP - адреса контроллера.
На верхней панели контроллеров расположены разъем для подключения питания и разъемы кабелей интерфейса Ethernet.
Конструкция контроллеров не требует дополнительной защиты от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Заводской номер наносится на корпус контроллера методом лазерной гравировки в виде цифрового кода.
Общий вид контроллеров представлен на рисунках 2 и 3. Нанесение знака поверки на контроллеры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) контроллеров не предусмотрено.
Рисунок 2 - Общий вид контроллеров исполнений ПЛК200-04-Х

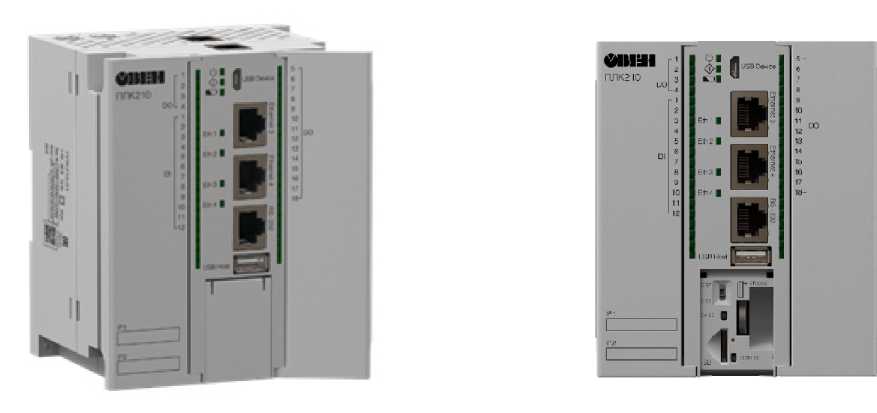

Рисунок 3 - Общий вид контроллеров исполнений ПЛК210-04-Х
Программное обеспечение
Контроллеры имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении, выполняющее функции измерений температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления или термоэлектрических преобразователей) и других физических величин, значение которых первичными преобразователями (датчиками) может быть преобразовано в напряжение постоянного тока, электрическое сопротивление постоянному току или унифицированные электрические сигналы силы и напряжения постоянного тока.
Данное встроенное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Конструкция контроллеров исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Метрологические характеристики контроллеров нормированы с учетом влияния встроенного ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014 - данное встроенное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенного ПО контроллеров приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные встроенного ПО контроллеров исполнений ПЛК200-04-Х
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО FlashSoft PLC200 v1.3.0309.1303 |
|
Номер версии (идентификационный номер ПО), не ниже |
1.3.0309.1303 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Идентификационные данные встроенного ПО контроллеров исполнений ПЛК210-04-Х
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ПО FlashSoft PLC210 1.3.0309.1257 |
|
Номер версии (идентификационный номер ПО), не ниже |
1.3.0309.1257 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
|
Таблица 3 - Метрологические ха |
рактеристики контроллеров | ||
|
Сигнал датчика (условное обозначение НСХ первичного преобразователя) |
Диапазон измерений |
Значение единицы младшего разряда |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений, % |
|
Термопреобразователи сопротивления по ГОСТ 6651-2009 | |||
|
Cu50 (а=0,00426 °C"1) |
от -50 °C до +200 °C |
0,001 "C |
±0,25 |
|
50М (а=0,00428 °C ’1) |
от -180 ое до +200 ое |
0,001 "C | |
|
Pt50 (а=0,00385 °C’1) |
от -200 "C до +850 "C |
0,001 "C | |
|
50П (а=0,00391 °C’1) |
от -200 OC до +850 ое |
0,001 "C | |
|
Си100(а=0,00426 °C’1) |
от -50 OC до +200 OC |
0,001 "C | |
|
100М (а=0,00428 °C’1) |
от -180 OC до +200 OC |
0,001 "C | |
|
Pt100 (а=0,00385 °C ’1) |
от -200 "C до +850 "C |
0,001 "C | |
|
100П (а=0,00391 °C’1) |
от -200 OC до +850 OC |
0,001 "C | |
|
Ni100 (а=0,00617 °C’1) |
от -60 "C до +180 "C |
0,001 "C | |
|
Pt500 (а=0,00385 °C ’1) |
от -200 "C до +850 "C |
0,001 "C | |
|
500П (а=0,00391 °C’1) |
от -200 "C до +850 "C |
0,001 "C | |
|
Cu500 (а=0,00426 °C ’1) |
от -50 "C до +200 "C |
0,001 "C | |
|
500М (а=0,00428 °C ’1) |
от -180 "C до +200 "C |
0,001 "C | |
|
Ni500 (а=0,00617 °C ’1) |
от -60 "C до +180 "C |
0,001 "C | |
|
Си1000(а=0,00426 °C’1) |
от -50 "C до +200 "C |
0,001 "C | |
|
1000М (а=0,00428 °C’1) |
от -180 "C до +200 "C |
0,001 "C | |
|
Pt1000 (а=0,00385 °C’1) |
от -200 "C до +850 "C |
0,001 "C | |
|
1000П (а=0,00391 °C’1) |
от -200 "C до +850 "C |
0,001 "C | |
|
Ni1000 (а=0,00617 °C’1) |
от -60 "C до +180 "C |
0,001 "C | |
|
Термоэлектрические преобразователи по ГОСТ Р 8.585’2001 | |||
|
ТХК (L) |
от -200 "C до +800 "C |
0,001 "C |
±0,5 |
|
ТХА (к) |
от -200 "C до +1360 "C |
0,001 "C | |
|
ТЖК (J) |
от -200 "C до +1200 "C |
0,001 "C | |
|
ТНН (N) |
от -200 "C до +1300 "C |
0,001 "C | |
|
ТМК (Т) |
от -250 "C до +400 "C |
0,001 "C | |
|
ТПП (S) |
от -50 "C до +1750 "C |
0,001 "C | |
|
ТПП (R) |
от -50 "C до +1750 "C |
0,001 "C | |
|
ТПР (В) |
от +200 "C до +1800 "C |
0,001 "C | |
|
ТВР (А’1) |
от 0 "C до +2500 "C |
0,001 "C | |
|
ТВР (А"2) |
от 0 "C до +1800 "C |
0,001 "C | |
|
Сигнал датчика (условное обозначение НСХ первичного преобразователя) |
Диапазон измерений |
Значение единицы младшего разряда |
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений, % |
|
ТВР (А-3) |
от 0 оС до +1800 оС |
0,001 оС | |
|
Унифицированные сигналы по ГОСТ 26.011-80 | |||
|
Напряжение постоянного тока |
от -1 до +1 В |
0,001 В |
±0,25 |
|
Сила постоянного тока |
от 0 до 5 мА |
0,001 мА | |
|
Сила постоянного тока |
от 0 до 20 мА |
0,001 мА | |
|
Сила постоянного тока |
от 4 до 20 мА |
0,001 мА | |
|
Сигналы напряжения постоянного тока | |||
|
Напряжение постоянного тока |
от -50 до +50 мВ |
0,001 мВ |
±0,25 |
|
Сигналы электрического сопротивления постоянному току | |||
|
Электрическое сопротивление постоянному току |
от 0 до 2000 Ом |
0,01 Ом |
±0,25 |
|
Электрическое сопротивление постоянному току |
от 0 до 5000 Ом |
0,01 Ом | |
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений при изменении температуры окружающей среды от нормальных условий (от +15 °С до +25 °С включ.) в диапазоне рабочих условий измерений, на каждые 10 °С изменения температуры окружающей среды, составляют не более 0,5 от предела допускаемой приведенной (к диапазону измерений) основной погрешности измерений.
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха без конденсации, % |
от +15 до +25 от 30 до 80 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность воздуха без конденсации при температуре окружающего воздуха +35 °С, % |
от -40 до +55 до 95 |
|
Напряжение питания постоянного тока, В |
от 10 до 48 (номинальное 24) |
|
Масса, кг, не более |
1,2 |
|
Габаритные размеры (длина х высота х глубина), мм, не более: - исполнения ПЛК200-04-Х - исполнения ПЛК210-04-Х |
82x124x83 105x124x83 |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
11 |
Знак утверждения типа
наносится на корпус контроллеров любым технологическим способом, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность контроллеров
|
Наименование |
Обозначение |
Количество |
|
Контроллер логический программируемый ПЛК 200 |
_ |
1 шт. |
|
Паспорт и Г арантийный талон |
КУВФ.421445.164-04ПС КУВФ.421445.119-04ПС |
1 экз. |
|
Руководство по эксплуатации |
КУВФ.421445.164-04РЭ КУВФ.421445.119-04РЭ |
1 экз. |
|
Кабель MicroUSB-USB 1.8 м |
_ |
1 шт. |
|
Клемма 2EGT-5.0-002P-14 |
_ |
2 шт. |
|
Комплект заглушек для портов |
_ |
1 к-т |
|
Этикетка с обозначением выводов |
_ |
1 шт. |
Сведения о методах измерений
приведены в разделе 5 «Подключение» руководства по эксплуатации.
Нормативные документы
ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ТУ 26.51.70-037-46526536-2020 «Контроллеры логические программируемые ПЛК 200. Технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
