Счетчики электрической энергии статические трехфазные многофункциональные АТОМ 3
Номер в ГРСИ РФ: | 84867-22 |
---|---|
Категория: | Счетчики электроэнергии |
Производитель / заявитель: | ООО "АтомЦифроСбыт", г. Москва |
Счетчики электрической энергии статические трехфазные многофункциональные АТОМ 3 (далее - счетчики) предназначены для измерения и учета активной и реактивной (или только активной) в трехфазных трех- и четырехпроводных сетях переменного тока энергии прямого (или только прямого) и обратного направлений, измерений параметров сети: среднеквадратических значений напряжения и силы переменного тока, частоты сети, коэффициента мощности, угла фазового сдвига между фазными напряжениями и токами основной частоты, а также измерений показателей качества электрической энергии в рабочем диапазоне счетчика: отклонения основной частоты напряжения электропитания, установившегося отклонения напряжения, длительности и глубины провала напряжения, длительности и величины перенапряжения.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 84867-22 |
Наименование | Счетчики электрической энергии статические трехфазные многофункциональные |
Модель | АТОМ 3 |
Срок свидетельства (Или заводской номер) | 11.03.2027 |
Производитель / Заявитель
Общество с ограниченной ответственностью "АтомЦифроСбыт" (ООО "АтомЦифроСбыт"), г. Москва
Поверка
Межповерочный интервал / Периодичность поверки | 16 лет |
Зарегистрировано поверок | 12584 |
Найдено поверителей | 4 |
Успешных поверок (СИ пригодно) | 12584 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 22.12.2024 |
Поверители
Скачать
84867-22: Описание типа СИ | Скачать | 772.5 КБ | |
84867-22: Методика поверки | Скачать | 10.1 MБ |
Описание типа
Назначение
Счетчики электрической энергии статические трехфазные многофункциональные АТОМ 3 (далее - счетчики) предназначены для измерения и учета активной и реактивной (или только активной) в трехфазных трех- и четырехпроводных сетях переменного тока энергии прямого (или только прямого) и обратного направлений, измерений параметров сети: среднеквадратических значений напряжения и силы переменного тока, частоты сети, коэффициента мощности, угла фазового сдвига между фазными напряжениями и токами основной частоты, а также измерений показателей качества электрической энергии в рабочем диапазоне счетчика: отклонения основной частоты напряжения электропитания, установившегося отклонения напряжения, длительности и глубины провала напряжения, длительности и величины перенапряжения.
Счетчики предназначены для использования в различных отраслях экономики, науки и техники, на объектах электроэнергетики, промышленности, жилищнокоммунального хозяйства и у бытовых потребителей электрической энергии, автономно и (или) в составе интеллектуальных систем учёта электрической энергии (ИСУЭ), автоматизированных информационно-измерительных систем коммерческого учёта электрической энергии (АИИС КУЭ), массового сбора данных и информации, а также их централизованной программной обработки.
Описание
Принцип действия счетчиков основан на измерениях входных синусоидальных аналоговых сигналов напряжения и тока питающей сети с использованием измерительных элементов и последующим аналого-цифровом преобразовании аналоговых сигналов в цифровые сигналы (дискретные коды), и их перемножении с последующей программной обработкой с использованием специализированного контроллера.
Конструктивно счетчики выполнены в виде единого корпуса с крышкой зажимной платы (клеммной колодки). В конструкцию счётчиков входят следующие функциональные узлы: корпус, зажимная плата (клеммная колодка), измерительные элементы напряжения и тока, реле (размыкатель) управления нагрузкой, аналого-цифровые преобразователи, сигнальный микропроцессор, микроконтроллер, энергонезависимая память и интерфейсы связи.
Структура условного обозначения модификаций счетчиков представлена в таблице 1.
Таблица 1 - Структура условного обозначения модификаций счетчиков
АТОМ 3 |
X |
X |
X |
X |
X |
X |
X |
Обозначение встроенного модуля связи, а также обозначение протокола обмена: GS01, PL03, NB02 | |||||||
Дополнительные функции: по таблице 3 | |||||||
Интерфейсы связи: по таблице 2 | |||||||
Базовый или номинальный (максимальный) ток: 3 - 5 (10) А; 5 - 5 (б0) А; 9 - 5(80) А | |||||||
Номинальное фазное (линейное) напряжение переменного тока: 4 - 3x230 (400) В | |||||||
Класс точности: 0 - 0,5S по активной электрической энергии; 1 - 1 по активной электрической энергии; 5 - 0,5S/0,5 по активной/реактивной электрической энергии; 7 - 1/1 по активной/реактивной электрической энергии; 8 - 1/2 по активной/реактивной электрической энергии | |||||||
Исполнение корпуса: R34- для установки на рейку; S31, S34 - для установки в щиток; S35 - для установки на рейку или в щиток; C36 - для наружной установки | |||||||
Наименование типа счетчиков | |||||||
Примечание: отсутствие буквы или цифры в схеме означает отсутствие соответствующей функции |
Таблица 2 - Интерфейсы связи1)
Обозначение |
Наименование интерфейса связи |
O |
Оптический порт |
I |
Ма (инфракрасный) |
A |
RS485 |
E |
RS232 |
M |
MBUS |
P |
PLC |
R1 |
Радиоинтерфейс со встроенной антенной |
R2 |
Радиоинтерфейс с внешней антенной |
R3 |
Радиоинтерфейс с возможность переключения на работу с внутренней или внешней антенной |
G |
GSM |
B |
USB |
C |
Картоприемник |
N |
Ethernet |
W |
WiFi |
K |
Клавиатура |
T |
Bluetooth |
F |
NFC |
D |
RFID |
Примечание: 1) коды, обозначающие технологию (стандарт) исполнения интерфейсов связи могут быть расширены производителем. Описание вновь введенных кодов приведено в эксплуатационной документации на счётчики и на сайте производителя. Дополнительные коды могут быть введены только для функциональности, не влияющей на метрологические характеристики счётчика |
Таблица 3 - Дополнительные функции1)
Обозначение |
Наименование дополнительной функции |
Q |
Реле управления нагрузкой потребителя |
S |
Реле сигнализации |
Y |
2 направления учета |
D |
Внешний дисплей |
U |
Показатели качества электрической энергии |
V |
Электронные пломбы |
J |
Возможность подключения резервного источника питания |
L |
Подсветка жидкокристаллического индикатора |
T |
Импульсные входы |
F |
Датчик электромагнитного воздействия |
N |
Внешнее питание интерфейса |
Z |
Расширенный набор контрольных и расчетных показателей |
Примечание: 1) коды, обозначающие технологию (стандарт) исполнения интерфейсов связи могут быть расширены производителем. Описание вновь введенных кодов приведено в эксплуатационной документации на счётчики и на сайте производителя. Дополнительные коды могут быть введены только для функциональности, не влияющей на метрологические характеристики счётчика |
Заводской номер наносится на корпус счетчиков любым технологическим способом в виде цифрового кода.
Общий вид счетчиков с указанием места ограничения доступа к местам настройки
(регулировки) представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломбирование.
Пломба с нанесением знака поверки

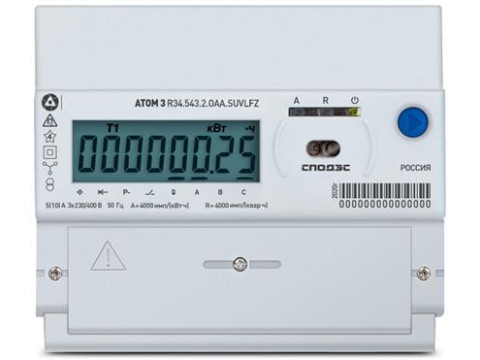

а) счетчик в исполнении корпуса с индексом R34 - для установки на рейку
б) счетчик в исполнении корпуса с индексом S31 - для установки в щиток
Пломба с нанесением знака поверки
Всего листов 15

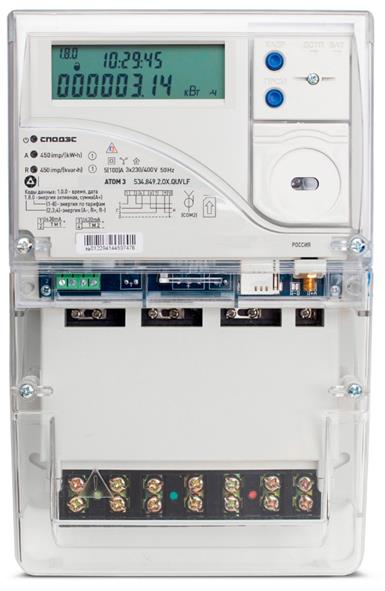

в) счетчик в исполнении корпуса с индексом S34 - для установки в щиток

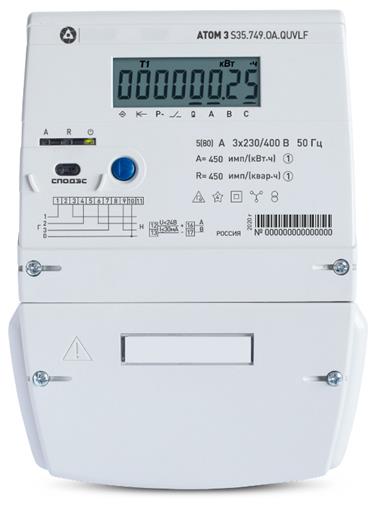

г) счетчик в исполнении корпуса с индексом S35 - для установки на рейку или в щиток
Пломба с нанесением знака поверки

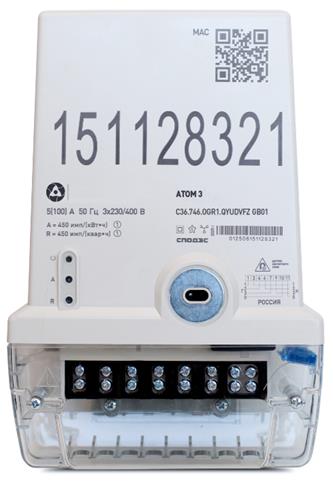

г) счетчик в исполнении корпуса с индексом C36 - для наружной установки
Рисунок 1 - Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки)
Программное обеспечение
Программное обеспечение (далее - ПО) счетчиков состоит из встроенного и внешнего ПО. Встроенное программное обеспечение (далее - ВПО) счетчиков предназначено для измерений и обработки параметров электроэнергии в точке подключения счетчиков. ВПО осуществляет сохранение необходимых параметров в энергонезависимой памяти счетчиков при снятии внешнего напряжения. ВПО счетчиков также осуществляет вывод параметров на экран (при наличии) и обмен информацией посредством доступных интерфейсов связи. ВПО является метрологически значимым.
Внешнее программное обеспечение «Admin Tools» является метрологически не значимым, предназначено для настройки (программирования) счетчиков и считывания информации о счетчиках и измеренной ими информации.
Конструкция счетчиков исключает возможность несанкционированного влияния на ВПО и накопленную измерительную информацию. Уровень защиты ВПО от непреднамеренных и преднамеренных изменений - «высокий», в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ВПО счетчиков приведены в таблице 4.
Таблица 4 - Идентификационные данные ПО
Идентификационные данные |
Значение | |||
Идентификационное наименование ПО |
3076 |
3077 |
3078 |
3079 |
Номер версии (идентификационный номер ПО), не ниже | ||||
Цифровой идентификатор ПО |
85BD |
FF9A |
DAB5 |
D456 |
Технические характеристики
Таблица 5 - Метрологические характеристики
Наименование характеристики |
Значение |
Тип включения цепей напряжения/тока |
Непосредственное (прямое) или трансформаторное (косвенное) |
Класс точности измерений активной электрической энергии ГОСТ 31819.22-2012 ГОСТ 31819.21-2012 |
0,51); 0,5S; 1 |
Класс точности измерений реактивной электрической энергии ГОСТ 31819.23-2012 |
0,52) 1, 2 |
Номинальное значение частоты сети fюм, Гц |
50; 60 |
Номинальное фазное/линейное напряжение Uф.ном/ Uл.ном, В |
3x230/400 3x57,7/100 |
Базовый ток Iб, А |
5; 10 |
Номинальный ток Iном, А |
5 |
Максимальный ток Iмакс, А: - для счетчиков непосредственного (прямого) включения для счетчиков трансформаторного (косвенного) включе ния |
60; 80; 100 1,5; 7,5; 10 |
Наименование характеристики |
Значение |
Стартовый ток (чувствительность), А, не более: По активной энергии: - для счётчиков класса точности 0,51) - для счётчиков класса точности 0,5S по ГОСТ 31819.222012 - для счётчиков класса точности 1 по ГОСТ 31819.212012 |
0,001-1б 0,001-1ном 0,004^ Iб |
По реактивной энергии: Для счётчиков класса точности 1, 2 по ГОСТ 31819.232012: - непосредственного (прямого) включения - косвенного (трансформаторного) включения - для счётчиков класса точности 0,52) |
0,004^ Iб 0,002^ Iном 0,001-1ном |
Постоянная счетчика в режимах телеметрии и поверки, имп./(кВт-ч) (ипм./(квар^ч)) - для счетчиков непосредственного включения - для счетчиков трансформаторного включения |
450 4000 |
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В |
от 0,75- Uф.ном до 1,15- Uф.ном |
Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений фазного напряжения переменного тока, % |
±0,5 |
Диапазон измерений среднеквадратических значений линейного (межфазного) напряжения переменного тока, В |
от 0,75 Uл.ном до 1,15- Uл.ном |
Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений линейного (межфазного) напряжения переменного тока, % |
±0,5 |
Средний температурный коэффициент измерений среднеквадратических значений фазного (линейного) напряжения переменного тока в диапазоне рабочих температур, %/°С: - для счётчиков класса точности 0,51) и 0,5S ГОСТ 31819.22-2012 - для счётчиков класса точности 1 ГОСТ 31819.21-2012 |
±0,03 ±0,05 |
Диапазон измерений среднеквадратических значений силы переменного тока, А: - для счётчиков класса точности 0,51) ГОСТ 31819.222012 - для счётчиков класса точности 0,5S ГОСТ 31819.222012 - для счётчиков класса точности 1 по ГОСТ 31819.212012 |
от 0,01-15 до Iмакс от 0,01 • Iном до Iмакс от 0,05-1б до Iмакс |
Диапазон измерений и пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы переменного тока |
таблица 6 |
Наименование характеристики |
Значение |
Средний температурный коэффициент измерений среднеквадратического значения силы переменного тока, %/°С: - для счётчиков класса точности 0,51) и 0,5S ГОСТ 31819.22-2012 - для счётчиков класса точности 1,0 ГОСТ 31819.21-2012 и 0,5 |
±0,03 ±0,05 |
Диапазон измерений частоты переменного тока f, Гц - для счётчиков 50 Гц - для счётчиков 60 Гц |
от 47,5 до 52,5 от 57,0 до 63,0 |
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц: - для счётчиков с дополнительной функцией Z - для остальных счётчиков |
±0,01 ±0,1 |
Диапазон измерений отклонения основной частоты напряжения электропитания А/,' Гц3) |
от -2,5 до +2,5 |
Пределы допускаемой абсолютной погрешности измерений отклонения основной частоты питающей цепи, Гц3): - для счётчиков с дополнительной функцией Z - для остальных счётчиков |
±0,01 ±0,1 |
Диапазон измерений коэффициента мощности cos^ |
от 0,8С до 1,0; до 0,5L от -0,8C до -1,0; до -0,5L |
Пределы допускаемой абсолютной погрешности измерений коэффициента мощности cos^, % |
±0,05 |
Диапазон измерений угла фазового сдвига между фазными напряжениями основной частоты фи, 0 3) |
от -180 до +180 |
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между фазными напряжениями основной частоты фи, 0 3) |
±1 |
Диапазон измерений угла фазового сдвига между фазными токами основной частоты фI, 0 3) |
от -180 до +180 |
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между фазными токами основной частоты фI, 0 3) |
±1 |
Диапазон измерений установившегося отклонения напряжения 6 U, % от Uном 3) 4) |
от -25 до +15 |
Пределы допускаемой относительной погрешности измерений установившегося отклонения напряжения, % 3) 4) |
±0,5 |
Диапазон измерений перенапряжения 5 Uпер, % от Uном 3) 4) |
от 0 до +15 |
Пределы допускаемой относительной погрешности измерений перенапряжения, % 3) 4) |
±0,5 |
Диапазон измерений длительности перенапряжения, с 3) 4) |
от 2 до 60 |
Пределы допускаемой абсолютной погрешности измерений длительности перенапряжения, с 3) 4) |
±2 |
Диапазон измерений глубины провала напряжения 5 Uп, % от Uном 3) 4) |
от 0 до -25 |
Пределы допускаемой относительной погрешности измерений глубины провала напряжения, % 3) 4) |
±0,5 |
Диапазон измерений длительности провала напряжения |
от 2 до 60 |
Наименование характеристики |
Значение |
Д tnU, С 3) 4) | |
Пределы допускаемой абсолютной погрешности измерений длительности провала напряжения, с3) 4) |
±2 |
Пределы допускаемых значений основной относительной погрешности измерений активной электрической энергии и активной электрической мощности |
таблица 12 |
Пределы допускаемых значений основной относительной погрешности измерений реактивной электрической энергии и реактивной электрической мощности |
таблица 13 |
Пределы допускаемых значений основной относительной погрешности измерений полной электрической мощности |
таблица 14 |
Точность хода часов, с/сутки: - в нормальных условиях измерений - при отключенном электрическом питании |
±0,5 ±1,0 |
Средний температурный коэффициент точности хода часов в температурных диапазонах, с/(суг- 0С): - от -40 до +10 и от +45 до +70 - от -10 до +21 и от +25 до +45 |
±0,20 ±0,15 |
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % |
от +21 до +25 от 30 до 80 |
Примечания: 1) пределы допускаемых погрешностей измерений активной электрической энергии для счетчиков класса точности 0,5 представлены в таблицах 6-14 2) пределы допускаемых погрешностей измерений реактивной электрической энергии для счетчиков класса точности 0,5 представлены в таблицах 6-14 3) для модификаций счётчиков с индексом «U» - показатели качества электрической энергии 4) измерение показателей качества электроэнергии выполняется в соответствии с классом «S» характеристик процесса измерений по ГОСТ 30804.4.30-2013 на основе несинхронных с сетью и всемирным координированным временем UTC измерениях среднеквадратических значений напряжения в рабочем диапазоне счетчика. |
Таблица 6 - Пределы допускаемых значений основной относительной погрешности
измерений среднеквадратических значений силы тока
Значение силы тока для счётчиков |
Пределы допускаемой основной относительной погрешности измерений тока Si, %, для счётчиков класса точности | ||
непосредственного (прямого) включения |
косвенного (трансформаторного) включения |
0,5S/0,5; 0,5S/1; 0,5/1 |
1/1 |
0,05 Iб<1 <1макс |
0,05 Iном<1 <1макс |
±1,0 |
±2,0 |
Пределы допускаемой дополнительной погрешности измерений
среднеквадратических значений силы тока и мощности, вызванной воздействием магнитной индукции внешнего происхождения 0,5 мТл, не должны превышать величины, рассчитанной по формуле:
1,9
0,15 + 0,8( 1изм / Iном )
где:
Х - расчётная величина;
1изм - измеренное значение силы тока, А;
1ном - номинальный ток, А.
Таблица 7 - Пределы допускаемых значений дополнительной погрешности измерений реактивной электрической энергии и реактивной электрической мощности
Влияющая величина |
Значение силы тока при симметричной нагрузке |
Коэффициент мощности, simp |
Пределы дополнительной погрешности, % |
Постоянная магнитная индукция внешнего происхождения |
1ном |
1,0 |
±2,0 |
Магнитная индукция внешнего происхождения 0,5 мТл |
1ном |
1,0 |
±1,0 |
Радиочастотные электромагнитные поля |
1ном |
1,0 |
±2,0 |
Кондуктивные помехи, наводимые радиочастотными полями |
1ном |
1,0 | |
Наносекундные импульсные помехи |
1ном |
1,0 | |
Устойчивость к колебательным затухающим помехам |
1ном |
1,0 |
Таблица 8 - Средний температурный коэффициент измерений активной энергии,
активной мощности, реактивной энергии, реактивной мощности
Значение силы тока для счётчиков |
счшэ, sino1) |
Средний температурный коэффициент измерений активной и реактивной энергии (мощности), %/К, для счётчиков класса точности | ||
непосредственного (прямого) включения |
косвенного (трансформаторного) включения |
0,5S/0,5; 0,5S/1; 0,5/1 |
1/1; 1/2 | |
0,051б < I < Iмакс |
0,051ном < I < Iмакс |
1,0 |
±0,03 |
±0,05 |
0,101б < I < Iмакс |
0,101ном < I < Iмакс |
0,5 (инд, емк) |
±0,05 |
±0,07 |
Примечание: 1) измерений реактивной энергии (мощности)
Таблица 9 - Средний температурный коэффициент измерений напряжений и силы токов
Значение тока для счётчиков |
Средний температурный коэффициент измерений токов, %/К, для счётчиков класса точности | ||
непосредственного (прямого) включения |
косвенного (трансформаторного) включения |
0,5S/0,5; 0,5S/1; 0,5/1 |
1/1; 1/2 |
0,051б < I < Iмакс |
0,051ном < I < Iмакс |
±0,03 |
±0,05 |
Значение напряжения |
Средний температурный коэффициент измерений напряжений, %/К, для счётчиков класса точности | ||
0,5S/0,5; 0,5S/1; 0,5/1 |
1/1; 1/2 | ||
0,бином<и< 1,9 ином (для исполнения X) 0,75 до 1,15 Uном (для остальных исполнений) |
±0,03 |
±0,05 |
Таблица 10 - Стартовый ток (чувствительность)
Тип подключения счётчика |
Класс точности счётчика по активной / реактивной энергии | ||
0,5S/0,5 |
0,5S/1; 0,5/1 |
1/1; 1/2 | |
непосредственного (прямого) включения |
— |
0,002 Iб |
0,004 Iб |
косвенного (трансформаторного) включения |
0,001 Iном |
0,001 Iном |
0,002 Iном |
Таблица 11 - Пределы допускаемой основной абсолютной погрешности измерений
коэффициента мощности
Наименование характеристики |
Пределы допускаемой основной абсолютной погрешности измерений |
Коэффициент активной мощности от 0,8С до 1,0 включительно; свыше 1,0 до 0,5L |
±0,05 |
Коэффициент реактивной мощности от 0,25C до 1,0 включительно; свыше 1,0 до 0,25L |
±0,05 |
Таблица 12 - Пределы допускаемых значений основной относительной погрешности измерений активной электрической энергии и активной электрической мощности_________
Значение силы тока для счётчиков |
Коэффициент мощности счшэ |
Пределы допускаемой основной погрешности измерений активной энергии и мощности, %, для счётчиков класса точности: | |||
непосредственного (прямого) включения |
трансформаторного (косвенного) включения | ||||
0,5S |
0,5 |
1,0 | |||
— |
0,011н < I <0,05 1н |
1,0 |
±1,0 | ||
0,051н < I < 1макс |
±0,5 | ||||
0,021н < I <0,10 1н |
0,5L/0,8C |
±1,0 | |||
0,101н < I < 1макс |
±0,6 | ||||
0,01 • Iб< I < 0,05-1б |
1,0 |
±1,0 | |||
0,05 • Iб< I < Iмакс |
±0,5 | ||||
0,02-1б< I < 0,10-1б |
0,5L/0,8C |
±1,0 | |||
0,10-1б< I < Iмакс |
±0,6 | ||||
0,05 • Iб< I < 0,10-1б |
1,0 |
±1,5 | |||
0,10-1б< I < Iмакс |
±1,0 | ||||
0,10-1б< I < 0,20-1б |
0,5L/0,8C |
±1,5 |
Значение силы тока для счётчиков |
Коэффициент мощности счшэ |
Пределы допускаемой основной погрешности измерений активной энергии и мощности, %, для счётчиков класса точности: | |||
непосредственного (прямого) включения |
трансформаторного (косвенного) включения | ||||
0,5S |
0,5 |
1,0 | |||
0,20 • Iб< I < Iмакс |
±1,5 |
Расчёт пределов дополнительной относительной погрешности по средней мощности производится по формуле:
s , S = ±1,1 (-э- )2 + ( p 1p,l
60K D -100%
60KE- -100% + (
P-T где:
Sp - пределы допускаемой относительной погрешности по средней мощности, %;
5э - пределы допускаемых значений относительной погрешности измерений электрической энергии, %;
P - величина измеренной средней мощности, выраженная в кВт (квар);
T - интервал усреднения мощности, выраженный в минутах;
KE - внутренняя константа счётчика (величина, эквивалентная «внутреннему» 1 импульсу, выраженному в кВт^ч / квар^ч);
D - цена единицы младшего разряда индикатора кВт (квар).
Таблица 13 - Пределы допускаемых значений основной относительной погрешности
измерений реактивной электрической энергии и реактивной электрической мощности
Значение силы тока для счётчиков |
Коэффициент мощности sin9 |
Пределы допускаемой основной относительной погрешности измерений реактивной энергии и мощности, %, для счётчиков класса точности | ||
непосредственного (прямого) включения |
косвенного (трансформаторного) включения | |||
0,5 |
1,0 | |||
— |
0,011н < I <0,05 1н |
1,0 |
±1,0 |
— |
0,051н < I < 1макс |
±0,5 | |||
0,021н < I <0,10 1н |
0,5 |
±1,0 | ||
0,101н < I < !макс |
±0,6 | |||
0,10!н < I < !макс |
0,25 |
±1,0 | ||
0,05 1б < I <0,10 1б |
0,02L < I <0,05 !н |
1,0 |
— |
±1,5 |
0,10 1б < I < 1макс |
0,05L < I < !макс |
±1,0 | ||
0,10 1б < I <0,20 1б |
0,05L < I <0,10 !н |
0,5 |
±1,5 | |
0,20 1б < I < 1макс |
0,10 !н < I < !макс |
±1,0 | ||
0,20 1б < I < 1макс |
0,10 !н < I < %акс |
0,25 |
±1,5 |
Таблица 14 - Пределы допускаемых значений основной относительной погрешности измерений полной электрической мощности
Значение тока для счётчиков |
Коэффициент мощности sino |
Пределы допускаемой основной относительной погрешности измерений полной мощности, %, для счётчиков класса точности | ||
непосредственного (прямого) включения |
косвенного (трансформаторного) включения |
0,5 |
1,0 | |
— |
0,011н < I<0,05 Iн |
1,0 |
±1,0 |
— |
0,051н < I < Iмакс |
±0,5 | |||
0,021н < I<0,10 Iн |
0,5 |
±1,0 | ||
0,101н < I < Iмакс |
±0,6 | |||
0,101н < I < Iмакс |
0,25 |
±1,0 | ||
0,051б < I<0,10 Iб |
0,021н < I<0,05 Iн |
1,0 |
— |
±1,5 |
0,10 Iб < I < Iмакс |
0,051н < I < Iмакс |
±1,0 | ||
0,101б < I<0,20 Iб |
0,051н < I<0,10 Iн |
0,5 |
±1,5 | |
0,20 Iб < I < Iмакс |
0,10 Iн < I < Iмакс |
±1,0 | ||
0,20 Iб < I < Iмакс |
0,10 Iн < I < Iмакс |
0,25 |
±1,5 |
Таблица 15 - Основные технические характеристики
Наименование характеристики |
Значение |
Полная мощность, потребляемая каждой цепью тока, (1ГА), не более: - для исполнений с Q номинальном (базовом) токе - для остальных исполнений при номинальном (базовом) токе |
0,30 0,05 |
Полная (активная) мощность (без учета потребления модулей связи), потребляемая каждой цепью напряжения при номинальном значении напряжения, ВА (Вт) не более |
10,0 (1,0) |
Активная мощность, потребляемая модулями связи при номинальном значении напряжения, Вт, не более |
3 |
Длительность хранения информации при отключении питания, лет, не менее |
30 |
Длительность учета времени и календаря при отключенном питании, лет, не менее - для корпусов с индексами S31, S34 - для остальных исполнений |
5 16 |
Срок службы элемента питания, лет, не менее - для корпусов с индексами S31, S34 (предусмотрена замена без вскрытия счётчика) - для остальных исполнений |
5 16 |
Диапазон рабочих температур окружающего воздуха, °С |
от -40 до +70 |
Число тарифов в зависимости от исполнения, не менее |
4 |
Число временных зон суток в тарифной программе, не менее |
12 |
Интервалы усреднения значений графиков (профилей) нагрузки, мин |
от 1 до 60 |
Количество электрических испытательных выходов с параметрами по ГОСТ 31819.21-2012 (телеметрических выходов) |
до 2 |
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 - для активных исполнений - для активно-реактивных исполнений |
1 2 |
Скорость обмена через оптический порт, бит/с |
от 300 до |
Наименование характеристики |
Значение |
19200 | |
Габаритные размеры (длина х ширина х высота), мм, не более | |
- для АТОМ 3 в корпусе с индексом R34 |
130x144x63 |
- для АТОМ 3 в корпусе с индексом S31 |
215x175x72 |
- для АТОМ 3 в корпусе с индексом S34 |
280x175x85 |
- для АТОМ 3 в корпусе с индексом S35 |
235x173x85 |
- для АТОМ 3 в корпусе с индексом C36 |
270x190x76 |
Масса счетчиков, кг, не более | |
- для АТОМ 3 в корпусе с индексами R32, R33, R34 |
1 |
- для АТОМ 3 в корпусе с индексами C36, S32 |
2 |
- для АТОМ 3 в корпусе с индексами S31, S34, S35 |
3 |
Средняя наработка на отказ, ч, не менее |
280 000 |
Средний срок службы до первого капитального ремонта счётчиков, лет, не | |
менее |
30 |
Знак утверждения типа
наносится на титульный лист формуляра типографским способом.
Комплектность
Таблица 16 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Счетчик электрической энергии статический трехфазный многофункциональный АТОМ 3 |
- |
1 шт. |
Формуляр |
БДРГ.411152.002 ФО |
1 экз. |
Руководство по эксплуатации |
БДРГ.411152.002 РЭ |
1 экз. |
Руководство пользователя 1) |
БДРГ.411152.002 РП |
1 экз. |
Дополнительные комплектующие |
- |
Указаны в формуляре |
Программное обеспечение 2) |
AdminTools |
- |
Примечания: 1) Доступно в электронном виде по адресу электронной почты info@digital.atomsbt.ru. 2) Внешнее технологическое программное обеспечение «AdminTools» размещено на сайте в сети интернет по адресу http://www.digital.atomsbt.ru/software/AdminTools. |
Сведения о методиках (методах) измерений приведены в разделе 2 руководства по эксплуатации.
Нормативные документы
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»
ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»
Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 года № 575 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 03 сентября 2021 года № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 года № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ТУ 26.51.63-002-46389405-2021 «Счетчики электрической энергии статические трехфазные многофункциональные АТОМ 3. Технические условия»
