Копры маятниковые ТМК Tochline (далее - копры) предназначены для измерения энергии, требуемой для разрушения образцов, при испытании на двухопорный изгиб, консольный изгиб, ударное растяжение, для определения ударной вязкости металлических и полимерных материалов.

Информация по Госреестру

Основные данные
Номер по Госреестру 85271-22
Наименование Копры маятниковые
Модель ТМК Tochline
Срок свидетельства (Или заводской номер) 15.04.2027
Производитель / Заявитель

Общество с ограниченной ответственностью "Завод испытательных приборов" (ООО "ЗИП"), г. Иваново

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 33
Найдено поверителей 8
Успешных поверок (СИ пригодно) 32 (97%)
Неуспешных поверок (СИ непригодно) 1 (3%)
Актуальность информации 17.11.2024

Поверители

Скачать

85271-22: Описание типа СИ Скачать 609.9 КБ
85271-22: Методика поверки Скачать 7 MБ

Описание типа

Назначение

Копры маятниковые ТМК Tochline (далее - копры) предназначены для измерения энергии, требуемой для разрушения образцов, при испытании на двухопорный изгиб, консольный изгиб, ударное растяжение, для определения ударной вязкости металлических и полимерных материалов.

Описание

Принцип действия копров основан на измерении энергии, затраченной на разрушение образца молотом маятника, которая определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии маятника в точке максимального подъема молота после воздействия на образец. Значение потенциальной энергии определяется массой и длиной маятника, а также углом сброса маятника (углом отклонения от вертикальной оси).

Конструктивно копры состоят из станины с вертикальной стойкой, на которой закреплены: ось вращения; пусковое устройство, удерживающее маятник во взведенном

положении; маятников. На оси вращения расположен шкальный механизм с аналоговой шкалой, которая показывает величину затраченной энергии при разрушении образца в джоулях и/или датчик угла отклонения, который определяет угол падения (отклонения маятника до удара) и угол подъема маятника после воздействия на образец. Информация, полученная с датчика угла отклонения, обрабатывается и отображается на дисплее модуля управления и обработки и/или персонального компьютера. В верхней части вертикальной стойки в шарикоподшипниках закреплена ось, на которой подвешен маятник с бойком.

Под вертикальной стойкой на основании находятся опоры для размещения испытуемого образца. В зависимости от вида испытаний образец может быть закреплён на опорах, в зажимных губках или в поперечном ярме, расположенных на станине.

Модуль управления и обработки данных и/или персональный компьютер предназначены для управления работой копров, проведения настройки, калибровки, установки видов испытаний и их параметров, отображения результатов измерений.

Копры ТМК Tochline выпускаются в следующих модификациях: ТМК-1 900А-Ш Tochline; ТМК-1 900А-Ц Tochline; ТМК-1 900А-К Tochline; ТМК-1 750А-Ш Tochline; ТМК-1 750А-Ц Tochline; ТМК-1 750А-К Tochline; ТМК-1 50А-Ш Tochline; ТМК-1 50А-Ц Tochline; ТМК-1 50А-К Tochline; ТМК-1 50Р-Ш Tochline; ТМК-1 50Р-Ц Tochline; ТМК-1 50Р-К Tochline; ТМК-1 5.5А-Ш Tochline; ТМК-1 5.5А-Ц Tochline; ТМК-1 5.5А-К Tochline; ТМК-1 5.5Р-Ш Tochline; ТМК-1 5.5Р-Ц Tochline; ТМК-1 5.5Р-К Tochline; ТМК-2 900А-Ш Tochline; ТМК-2 900А-Ц Tochline; ТМК-2 900А-К Tochline; ТМК-2 750А-Ш Tochline; ТМК-2 750А-Ц Tochline; ТМК-2 750А-К Tochline; ТМК-2 50А-Ш Tochline; ТМК-2 50А-Ц Tochline; ТМК-2 50А-К Tochline; ТМК-2 50Р-Ш Tochline; ТМК-2 50Р-Ц Tochline; ТМК-2 50Р-К Tochline; ТМК-2 5.5А-Ш Tochline; ТМК-2 5.5А-Ц Tochline; ТМК-2 5.5А-К Tochline; ТМК-2 5.5Р-Ш Tochline; ТМК-2 5.5Р-Ц Tochline; ТМК-2 5.5Р-К Tochline, которые различаются между собой внешним видом, метрологическими и техническими характеристиками.

Также модификации копров могут быть укомплектованы температурными камерами, механизмами автоматической подачи образцов, механизмами поднятия маятника, защитным кожухом с системой блокировки спуска маятника, устройствами управления и вычисления, различными маятниками и приспособлениями для крепления образца. Обеспечивается блочномодульным дооснащением основной поставки.

Структура условного обозначения копров: ТМК-S XY-Z Tochline, где:

S - вид исполнения;

- 1 - одностоечное исполнение;

- 2 - двухстоечное исполнение;

X - наибольший запас потенциальной энергии копра;

Y - механизм управления взведением маятника

- А - автоматическое управление;

- Р - ручное управление;

Z- вид устройства регистрации:

- Ш - аналоговая шкала;

- К - программа на ПК;

- Ц - цифровая шкала.

Общий вид копров представлен на рисунках 1 -8.

Наименование модификации и заводские номера копров указаны на идентификационной табличке, расположенной на вертикальной стойке. Заводские номера в виде цифрового обозначения, состоящие из арабских цифр, наносятся ударным клеймом на идентификационную табличку.

Пример идентификационной таблички приведен на рисунке 9.

Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством. Нанесение знака поверки на корпус копра не предусмотрено.

Рисунок 1 - Общий вид копров маятниковых модификаций ТМК-1 900А-Ш Tochline, ТМК-1 900А-Ц Tochline, ТМК-1 900А-К Tochline

Рисунок 2 - Общий вид копров маятниковых модификаций ТМК-1 750А-Ш Tochline, ТМК-1 750А-Ц Tochline, ТМК-1 750А-К Tochline

Рисунок 3 - Общий вид копров маятниковых модификации ТМК-1 50А-Ш Tochline, ТМК-1 50Р-Ш Tochline, ТМК-1 5.5А-Ш Tochline, ТМК-1 5.5Р-Ш Tochline,

Рисунок 4 - Общий вид копров маятниковых модификаций ТМК-1 50А-Ц Tochline, ТМК-1 50А-К Tochline, ТМК-1 50Р-Ц Tochline, ТМК-1 50Р-К Tochline, ТМК-1 5.5А-Ц Tochline, ТМК-1 5.5А-К Tochline, ТМК-1 5.5Р-Ц Tochline, ТМК-1 5.5Р-К Tochline

Рисунок 5 - Общий вид копров маятниковых модификации ТМК-2 900А-Ш Tochline, ТМК-2 900А-Ц Tochline, ТМК-2 900А-К Tochline

Рисунок 6 - Общий вид копров маятниковых модификаций ТМК-2 750А-Ш Tochline, ТМК-2 750А-Ц Tochline, ТМК-2 750А-К Tochline

Рисунок 7 - Общий вид копров маятниковых модификаций ТМК-2 50А-Ш Tochline, ТМК-2 50А-Ц Tochline, ТМК-2 50А-К Tochline, ТМК-2 50Р-Ш Tochline, ТМК-2 50Р-Ц Tochline, ТМК-2 50Р-К Tochline

Рисунок 8 - Общий вид копров маятниковых модификаций ТМК-2 5.5А-Ш Tochline, ТМК-2 5.5А-Ц Tochline, ТМК-2 5.5А-К Tochline, ТМК-2 5.5Р-Ш Tochline, ТМК-2 5.5Р-Ц Tochline, ТМК-2 5.5Р-К Tochline

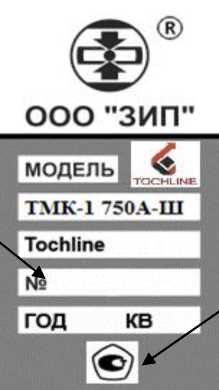

Место нанесения заводского номера

Место нанесения знака утверждения типа

Рисунок 9 - Пример идентификационной таблички

В процессе эксплуатации копры не предусматривают внешних механических регулировок. Пломбирование копров не предусмотрено.

Программное обеспечение

Для работы с копрами применяется программное обеспечение «ТМК Tochline» (далее -ПО), предназначенное для управления функциональными возможностями копров, а также для обработки и отображения результатов измерений. ПО защищено от несанкционированного доступа ключом электронной защиты.

Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

«ТМК Tochline»

Номер версии (идентификационный номер) ПО

Не ниже 1.0.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики копров маятниковых модификации ТМК-S 900Y-Z Tochline

Наименование

Значение

Наибольший запас потенциальной энергии копра, Дж

900

Номинальное значение потенциальной энергии маятника1), Дж

150

300

450

500

600

750

800

900

Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, %

±0,5

Диапазоны измерений энергии, Дж

от 15 до 135

от 30 до 270

от 45 до 405

от 50 до 450

от 60 до 540

от 75 до 675

от 80 до 720

от 90 до 810

Пределы допускаемой абсолютной погрешности измерений энергии, Дж

±1,5

±3,0

±4,5

±5,0

±6,0

±7,5

±8,0

±9,0

Потеря энергии при свободном качании маятника за половину полного колебания, %, не более

0,5

1) - по заказу потребителя

Таблица 3 - Метрологические характеристики копров маятниковых модификации ТМК-S 750Y-Z Tochline

Наименование

Значение

Наибольший запас потенциальной энергии копра, Дж

750

Номинальное значение потенциальной энергии маятника1), Дж

50

100

150

200

250

300

450

500

600

750

Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, %

±0,5

Диапазоны измерений энергии, Дж

от 5 до 45

от 10 до 90

от 15 до 135

от 20 до 180

от 25 до 225

от 30 до 270

от 45 до 405

от 50 до 450

от 60 до 540

от 75 до 675

Пределы допускаемой абсолютной погрешности измерений энергии, Дж

±0,5

±1,0

±1,5

±2,0

±2,5

±3,0

±4,5

±5,0

±6,0

±7,5

Потеря энергии при свободном качании маятника за половину полного колебания, %, не более

0,5

1) - по заказу потребителя

Таблица 4 - Метрологические характеристики копров маятниковых модификации ТМК-S 50Y-Z Tochline

Наименование

Значение

Наибольший запас потенциальной энергии копра, Дж

50

Номинальное значение потенциальной энергии маятника1), Дж

0,5

1,00

2,00

2,50

2,75

4,00

5,00

5,50

7,50

11,00

15,00

22,00

25,00

44,00

50,00

Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, %

±0,5

Продолжение таблицы 4

Наименование

Значение

Диапазоны измерений энергии, Дж

от 0,05 до 0,45

от 0,10 до 0,90

от 0,20 до 1,80

от 0,25 до 2,25

от 0,275 до 2,475

от 0,40 до 3,60

от 0,5 до 4,50

от 0,55 до 4,95

от 0,75 до 6,75

от 1,10 до 9,90

от 1,50 до 13,50

от 2,20 до 19,80

от 2,50 до 22,50

от 4,40 до 39,60

от 5,00 до 45,00

Пределы допускаемой абсолютной погрешности измерений энергии, Дж

±0,005

±0,01

±0,02

±0,025

±0,0275

±0,04

±0,05

±0,055

±0,075

±0,11

±0,15

±0,22

±0,25

±0,44

±0,5

Потеря энергии при свободном качании маятника за половину полного колебания, %, не более

2

1

0,5

1) - по заказу потребителя

Таблица 5 - Метрологические характеристики копров маятниковых модификации ТМК-S 5.5Y-Z Tochline

Наименование

Значение

Наибольший запас потенциальной энергии копра, Дж

5,5

Номинальное значение потенциальной энергии маятника1), Дж

0,50

1,00

2,00

2,50

2,75

4,00

5,00

5,50

Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, %

±0,5

Диапазоны измерений энергии, Дж

от 0,05 до 0,45

от 0,1 до 0,9

от 0,2 до 1,8

от 0,25 до 2,25

от 0,275 до 2,475

от 0,4 до 3,6

от 0,5 до 4,5

от 0,55 до 4,95

Продолжение таблицы 5

Наименование

Значение

Пределы допускаемой абсолютной погрешности измерений энергии, Дж

±0,005

±0,01

±0,02

±0,025

±0,0275

±0,04

±0,05

±0,055

Потеря энергии при свободном качании маятника за половину полного колебания, %, не более

2

1

0,5

1) - по заказу потребителя

Таблица 6 - Скорость движения маятника в момент удара

Модификация

Номинальное значение потенциальной энергии маятника, Дж

Скорость движения маятника в момент удара при испытании, м/с

Пластмасс по методу Шарпи

Металлов по методу Шарпи

по методу Изода

по методу ударного растяжения

ТМК-S 900Y-Z Tochline

150; 300; 450; 500; 600;

750;800;900

5,0 ± 0,5

-

-

ТМК-S 750Y-Z Tochline

100; 150; 200; 250; 300;

450;500;600; 750

50

3,80 ± 0,05

5,0 ± 0,5 4,00 ± 0,25

3,50 ± 0,35

3,80 ± 0,38

ТМК-S 50Y-Z Tochline

44; 25; 22;15; 11; 7,5

4,00 ± 0,25

5,5; 5; 4; 2,75; 2,5; 2; 1; 0,5

2,90 ± 0,05

3,00 ± 0,25

2,90 ± 0,29

ТМК-S 5.5Y-Z Tochline

Таблица 7 - Основные технические характеристики

Наименование

Значение

Модификация

ТМК-1 900Y-Z Tochline

ТМК-2 900Y-Z Tochline

ТМК-1 750Y-Z Tochline

ТМК-2 750Y-Z Tochline

ТМК-1 50Y-Z Tochline

ТМК-2 50Y-Z Tochline

ТМК-1 5.5Y-Z Tochline

ТМК-2 5.5Y-Z Tochline

Габаритные размеры, мм, не более:

- длина

- ширина

- высота

2500

1200

2500

2300

900

2300

2100

800 1800

460

350

750

260

440

770

460

350

750

360

310

560

Масса, кг, не более

2300

1500

1300

160

160

105

50

Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более

от +10 до +35

80

Параметры электрического питания1):

- напряжение переменного тока, В

- частота переменного тока, Гц

230+14-2з/400+24-40

50±1

230+14-23

50±1

Потребляемая мощность копра, кВт, не более

2

1,5

1

0,2

1) - для копров маятниковых ТМК Tochline, модификаций ТМК-S 50Р-Ш Tochline и ТМК-S 5.5Р-Ш Tochline электрическое питание не требуется

Знак утверждения типа

наносится методом наклеивания на идентификационную табличку, расположенной на вертикальной стойке и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 8 - Комплектность средства измерений

Наименование

Обозначение

Количество

Копер маятниковый

ТМК Tochline1)

1 шт.

Комплект маятников

-

по заказу

Комплект принадлежностей

-

по заказу

Руководство по эксплуатации

Гб.2.773.500 РЭ2)

1 экз.

Руководство по эксплуатации

Гб.2.773.501 РЭ2)

1 экз.

Описание программного обеспечения

ТМК Tochline

1 экз.

Паспорт

Гб.2.773.550 ПС

1 экз.

1) - модификация в соответствии с заказом потребителя

2) - в соответствии с заказом потребителя

Сведения о методах измерений

приведены в разделах 5 и 11 документов Гб.2.773.500 РЭ «Копры маятниковые ТМК Tochline. Руководство по эксплуатации» и Гб.2.773.501РЭ «Копры маятниковые ТМК Tochline. Руководство по эксплуатации»

Нормативные документы

ТУ 26.51.62-550-69363963-21 Копры маятниковые ТМК Tochline. Технические условия
