Осциллографы цифровые АКИП-4135
Номер в ГРСИ РФ: | 85334-22 |
---|---|
Категория: | Осциллографы |
Производитель / заявитель: | Фирма "SIGLENT TECHNOLOGIES CO., Ltd.", Китай |
Осциллографы цифровые АКИП-4135 (далее по тексту - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 85334-22 |
Наименование | Осциллографы цифровые |
Модель | АКИП-4135 |
Срок свидетельства (Или заводской номер) | 20.04.2027 |
Производитель / Заявитель
"SIGLENT TECHNOLOGIES CO., LTD.", Китай
Поверка
Межповерочный интервал / Периодичность поверки | 1 год |
Зарегистрировано поверок | 220 |
Найдено поверителей | 21 |
Успешных поверок (СИ пригодно) | 220 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 24.12.2024 |
Поверители
Скачать
85334-22: Описание типа СИ | Скачать | 436.8 КБ | |
85334-22: Методика поверки | Скачать | 1.5 MБ |
Описание типа
Назначение
Осциллографы цифровые АКИП-4135 (далее по тексту - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Описание
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Конструктивно осциллографы представляют собой компактные моноблочные переносные радиоизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной дисплей.
Осциллографы обеспечивают визуальное наблюдение, автоматическую установку размеров изображения, цифровое запоминание, цифровое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, частотный анализ (быстрое преобразование Фурье), документирование результатов измерений, вывод данных на печать.
Осциллографы выпускаются в виде следующих модификаций: АКИП-4135/1, АКИП-4135/2, АКИП-4135/3. Модификации осциллографов отличаются полосой пропускания.
Осциллографы имеют возможность подключения следующих программных опций: увеличение полосы пропускания, функциональный генератор, логический анализатор, синхронизация и декодирование (FlexRay, MIL-STD-1553B, CAN FD, I2S), индикация мощности и показателей качества электроэнергии. Для опции генератора требуется дополнительно внешний модуль, поставляемый по заказу.
На передней панели осциллографов расположены: емкостный сенсорный дисплей, 4 измерительных канала и канал синхронизации, вход цифрового логического анализатора (для работы требуется дополнительно логический пробник, поставляемый по заказу), выход компенсатора пробника, клемма заземления, разъемы интерфейсов USB, кнопки и регуляторы для управления и установки параметров. Надписи на лицевой панели и органах управления могут быть выполнены на русском или английском языке.
На задней панели расположены: разъем сети питания, интерфейсы дистанционного управления, дополнительные функциональные выходы, мультимедийный интерфейс HDMI, дополнительные интерфейсы для подключения внешних накопителей или клавиатуры/мыши, серийный номер в виде наклейки.

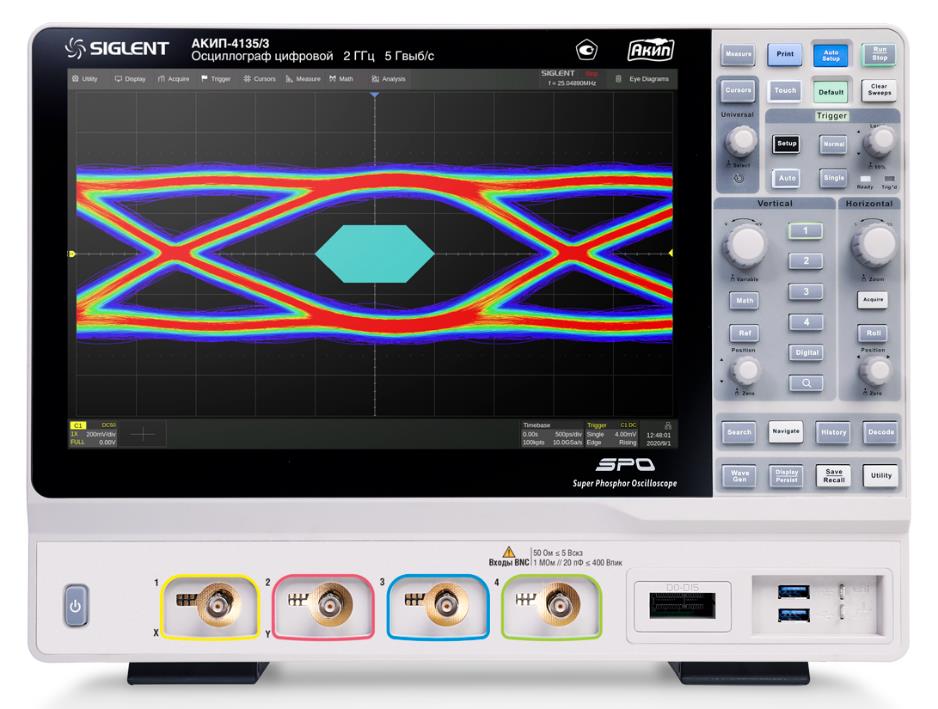

Общий вид осциллографов приведен на рисунках 1 и 2.
Для предотвращения несанкционированного доступа предусмотрена пломбировка одного из винтов крепления корпуса. Пломбировка может осуществляться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений. Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Рисунок 1 - Общий вид осциллографов (лицевая панель на русском языке) и место
нанесения знака утверждения типа (А)
Рисунок 2 - Общий вид осциллографов (лицевая панель на английском языке) и место нанесения знака утверждения типа (А)
Г
В
Рисунок 3 - Вид задней панели осциллографов, схема пломбировки от несанкционированного доступа (Б), места нанесения серийного номера (В) и знака поверки (Г)
П111111111НГ Hill НИШИ И11НШ1ПИ пип г иш ПП1НИП1П пппншпг
Заводской номер состоит из цифр и букв латинского алфавита и наносится на заднюю панель корпуса осциллографов в виде наклейки. Место нанесения заводского номера показано на рисунке 3. Конструкцией СИ предусмотрено нанесение знака поверки на корпус прибора в виде оттиска клейма или наклейки, показано на рисунке 3.
Программное обеспечение
Осциллографы функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Метрологические характеристики осциллографов нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер ПО) |
не ниже 1.4.0.0 |
Технические характеристики
Таблица 2 - Метрологические характеристики осциллог] |
рафов |
Наименование характеристики |
Значение |
Входное сопротивление, Ом (переключаемое) |
50 (±2 %), 1-106 (±2 %) |
Продолжение таблицы 2
Наименование характеристики |
Значение | |
Диапазон установки коэффициентов отклонения (Ко), мВ/дел - при входном сопротивлении 50 Ом - при входном сопротивлении 1 МОм |
от 0,5 до 1М03 от 0,5 до 1М04 | |
Максимальное входное напряжение, В - среднее квадратическое значение переменного напряжения при входном сопротивлении 50 Ом - переменное напряжение (пиковое значение) частотой менее 10 кГц, с постоянной составляющей, при входном сопротивлении 1 МОм |
5 400 | |
Пределы допускаемой относительной погрешности установки коэффициентов отклонения, % |
±1,5 | |
Пределы допускаемой абсолютной погрешности измерения постоянного напряжения и импульсного напряжения частотой до 100 кГц при уровне постоянного смещения Ucm = 0 В, мВ |
±(0,015-8[дел]- Ко[мВ/дел]+1) | |
Диапазоны установки постоянного смещения, В (при Rbx=50 Ом в диапазонах установки коэффициента отклонения) |
от 0,5 до 5 мВ/дел |
±1,6 |
от 5,1 до 10 мВ/дел |
±4 | |
от 10,2 до 20 мВ/дел |
±8 | |
от 20,5 мВ/дел до 1 В/дел |
±10 | |
Диапазоны установки постоянного смещения, В (при Rbx=1 МОм в диапазонах установки коэффициента отклонения) |
от 0,5 до 5 мВ/дел |
±1,6 |
от 5,1 до 10 мВ/дел |
±4 | |
от 10,2 до 20 мВ/дел |
±8 | |
от 20,5 до 100 мВ/дел |
±16 | |
от 102 до 200 мВ/дел |
±80 | |
от 205 мВ/дел до 1 В/дел |
±160 | |
от 1,02 до 10 В/дел |
±400 | |
Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения, мВ |
±(0,01-|исм|+0,0002-|ипр|+ +0,005 -8[дел] -Ко[мВ/дел]+1) | |
Полоса пропускания1) по уровню -3 дБ, МГц, не менее - модификация АКИП-4135/1 - модификация АКИП-4135/2 - модификация АКИП-4135/3 - с программной опцией расширения «SDS6000-4BW 10» - с программной опцией расширения «SDS6000-4BW 20»3) |
500 1000 20002) 1000 2000 | |
Время нарастания переходной характеристики, пс, не более - полоса пропускания 500 МГц - полоса пропускания 1000 МГц - полоса пропускания 2000 МГ ц |
550 350 230 | |
Диапазон установки коэффициентов развертки, с/дел - модификация АКИП-4135/1 - модификация АКИП-4135/2 - модификация АКИП-4135/3 |
от 5И0’10 до 1 • 103 от 2-10-10 до 1 • 103 от 1 • 10-10 до 1 • 103 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора (5f) |
±2,540’6 |
Пределы допускаемой абсолютной погрешности измерения временных интервалов |
±^^Тизм+2^д) |
Примечания: 1) При разрешении по вертикали (АЦП) 8 бит; 2) При установленном коэффициенте отклонения ниже 2,3 мВ/дел. - полоса пропускания ограничена до 1 ГГ ц; 3) Для установки опции «SDS6000-4BW 20» в осциллографе АКИП-4135/1 необходимо сначала установить опцию «SDS6000-4BW 10»; Ко - значение коэффициента отклонения, мВ/дел; исм - установленное значение напряжения смещения, мВ; ипр - конечное значение диапазона установки напряжения смещения, мВ; 6f - относительная погрешность частоты внутреннего опорного генератора; Тизм - измеренный временной интервал, с; Fд - частота дискретизации, Гц. |
Таблица 3 - Основные технические характеристики логического анализатора (опция)
Наименование характеристики |
Значение |
Число входных цифровых каналов |
16 |
Максимальная частота дискретизации, МГ ц |
1000 |
Максимальная длина записи, МБ |
50 |
Пороговые уровни срабатывания |
TTL, CMOS, LVCMOS3.3, LVCMOS2.5 или определяемый пользователем |
Пределы установки уровня срабатывания, определяемого пользователем, В |
±10 |
Минимальная длительность импульса, нс |
3,3 |
Таблица 4 - Метрологические и технические характеристики функционального генератора (опция)
Наименование характеристики |
Значение |
Основные формы сигнала1) |
синусоидальная, прямоугольная, импульсная, пилообразная (треугольная), постоянный уровень, шумовой сигнал, произвольная |
Количество каналов |
1 |
Выходное сопротивление, Ом |
50 (±2 %) |
Диапазон частот, Г ц, для форм сигнала: - синусоидальный, шум (- 3 дБ) - прямоугольный, импульсный - треугольный (пилообразный) - произвольный |
от 140’6 до 2,5407 от 1 • 10-6 до 1 • 107 от 140’6 до 3-105 от 140’6 до 5406 |
Разрешение по частоте, мкГ ц |
1 |
Частота дискретизации для сигналов произвольной формы, МГц |
125 |
Пределы допускаемой относительной погрешности установки частоты выходного сигнала |
±540’5 |
Продолжение таблицы 4
Наименование характеристики |
Значение |
Диапазон установки выходного напряжения (размах от пика до пика), В - на нагрузке 50 Ом - на высокоомной нагрузке (1 МОм и выше) |
от 2-10-3 до 3 от 4-10-3 до 6 |
Диапазон установки постоянного напряжения и напряжения смещения Гиосксмг’, В - на нагрузке 50 Ом - на высокоомной нагрузке (1 МОм и выше) |
±1,5 ±3 |
Пределы допускаемой абсолютной погрешности установки выходного синусоидального напряжения на частоте 10 кГц на нагрузке 50 Ом, мВ |
±(0,0Гиуст+3) |
Неравномерность амплитудно-частотной характеристики относительно уровня сигнала на частоте 10 кГц, дБ, не более (при выходном напряжении св. 2,5 В (размах)) |
±0,3 |
Пределы допускаемой абсолютной погрешности установки постоянного напряжения и напряжения смещения на нагрузке 50 Ом, мВ |
±(0,01-ипост(см)+3) |
Длительность фронта и среза прямоугольного и импульсного сигнала, нс, не более |
24 |
Примечания 1) Дополнительно имеются 45 встроенных форм сигнала; 2) Пределы установки смещения ограничены диапазоном установки выходного напряжения и определяются по формуле: |исм.|<имакс-иуст/2, где Шаке - верхний предел установки выходного напряжения, мВ; иуст - установленный уровень выходного напряжения (размах), мВ; исм - установленный уровень постоянного напряжения и напряжения смещения (абсолютное значение), мВ. |
Таблица 5 - Основные технические характеристики осциллографов
Наименование характеристики |
Значение |
Число измерительных аналоговых каналов |
4 |
Максимальная частота дискретизации на канал, ГГ ц - в реальном времени - в режиме «ESR» |
5 10 |
Максимальная длина записи (на канал), МБ - в одноканальном режиме - в двухканальном режиме - в трех- или четырехканальном режиме - в режиме «Average» или «Hi-Res» |
500 250 125 25 |
Разрешение по вертикали (АЦП), бит (переключаемое) - стандартное - режим «Hi-Res»1) |
8 от 9 до 16 |
Напряжение сети питания, В - при частоте 50/60 Гц - при частоте 400 Г ц |
от 100 до 240 от 100 до 120 |
Продолжение таблицы 5
Наименование характеристики |
Значение |
Потребляемая мощность, Вт, не более |
193 |
Габаритные размеры, мм, не более (ширина х высота х глубина) |
379x288x159 |
Масса, кг, не более |
5,5 |
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +18 до +28 80 |
Рабочие условия применения: - температура окружающей среды, °C - относительная влажность воздуха (при температуре до +40 °C), %, не более |
от 0 до +40 85 |
Примечание 1) В режиме «Hi-Res» полоса пропускания имеет ограничение |
Знак утверждения типа
наносится на переднюю панель осциллографов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность осциллографов цифровых АКИП-4135
Наименование |
Обозначение |
Количество, шт. |
Осциллограф цифровой |
АКИП-4135/1, АКИП-4135/2, АКИП-4135/3 |
11) |
Сетевой кабель |
- |
1 |
Осциллографический пробник |
- |
4 |
Руководство по эксплуатации |
- |
1 |
Примечание 1) Модификация по заказу |
Сведения о методах измерений
приведены в разделе «Назначение» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 31 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Стандарт предприятия SIGLENT TECHNOLOGIES CO., LTD. на осциллографы цифровые АКИП-4135, Certificate No. 07621Q8419R3M-GD/001.
