Система измерения наведенных токов многоканальная СИНТ-4/8(Р)

Номер в ГРСИ РФ: 85504-22
Производитель / заявитель: ФГУП "ВНИИОФИ", г.Москва
Поставщик:
Нет данных
Система измерения наведенных токов многоканальная СИНТ-4/8(Р) поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Система измерения наведенных токов многоканальная СИНТ-4/8(Р) (далее - система СИНТ-4/8(Р)) предназначена для измерений амплитудно-временных зависимостей однократных импульсных и периодических сигналов силы тока, наведенных в опасных цепях технических средств.

Скачать

85504-22: Описание типа СИ Скачать 325.6 КБ
85504-22: Методика поверки Скачать 13.9 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 85504-22
Наименование Система измерения наведенных токов многоканальная
Модель СИНТ-4/8(Р)
Межповерочный интервал / Периодичность поверки 1 год
Срок свидетельства (Или заводской номер) 01
Производитель / Заявитель

Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ"), г. Москва

Назначение

Система измерения наведенных токов многоканальная СИНТ-4/8(Р) (далее - система СИНТ-4/8(Р)) предназначена для измерений амплитудно-временных зависимостей однократных импульсных и периодических сигналов силы тока, наведенных в опасных цепях технических средств.

Описание

Принцип действия системы СИНТ-4/8(Р) основан на преобразовании с помощью резистивного элемента сигналов силы электрического тока, распространяющихся в опасных цепях, в сигналы электрического напряжения, которые для передачи по ВОЛС преобразуются в световой сигнал и обратно в электрический для дальнейшей регистрации и обработки с помощью осциллографического регистратора.

Система СИНТ-4/8(Р) состоит из следующих основных частей: первичные измерительные преобразователи тока ПИПТ, блок измерительный 4-х канальный БИ, комплект внутриобъектовых волоконно-оптических линий связи ВОЛС-10, комплект внешнеобъектовых волоконно-оптических линий связи ВОЛС-50, кабели радиочастотные соединительные, вставки-заземлители с заглушками.

Измерительный канал ИК сигналов силы тока образуют следующие элементы системы СИНТ-4/8(Р): один первичный измерительный преобразователь тока ПИПТ, один канал БИ, одна ВОЛС-10 и ВОЛС-50 и один кабель радиочастотный соединительный.

Первичный измерительный преобразователь тока ПИПТ представляет собой электронное устройство, состоящее из резистивного измерительного элемента номиналом порядка 1 Ом и электронных модулей, которые смонтированы в металлическом корпусе. На одной стороне корпуса ПИПТ имеется клемма для подключения вставки-заземлителя с заглушкой и разъемы для подключения к штатным соединителям кабельной сети опасной цепи, а на другом разъемы для подключения ВОЛС-10. При измерениях ПИПТ устанавливают в опасную цепь технического средства.

При воздействии на техническое средство импульсных и низкочастотных электромагнитных полей в первичной цепи ПИПТ через резистивный элемент протекает наведенный электрический ток. Измеряемые сигналы силы тока с резистивного элемента поступают на электронные модули ПИПТ, которые осуществляют их преобразование в световой сигнал для передачи по одному из каналов состыкованных ВОЛС-10 и ВОЛС-50 на БИ. По другому каналу состыкованных ВОЛС-10 и ВОЛС-50 осуществляется питание и управление ПИПТ от БИ.

Блок измерительный 4-х канальный БИ предназначен для приема световых информационных сигналов, переданных по состыкованным ВОЛС-10 и ВОЛС-50, и управления работой ПИПТ. В БИ осуществляется обратное преобразование световых сигналов, поступающих от ПИПТ в электрические, которые с помощью кабелей радиочастотных соединительных передаются для дальнейшей обработки на осциллографический регистратор. БИ имеет четыре независимых канала и обеспечивает одновременное подключение и работу четырех ПИПТ. Все каналы гальванически развязаны между собой и функционально эквивалентны.

Общий вид системы СИНТ-4/8(Р) с обозначением места нанесения маркировки представлен на рисунке 1.

Пломбирование не предусмотрено.

Конструкцией предусмотрено нанесение заводского номера на следующие составные части изделия: на верхнюю часть каждого первичного измерительного преобразователя тока ПИПТ №01 - №08, на лицевую панель блока измерительного 4-х канального БИ.

Знак поверки наносится на верхнюю сторону блока измерительного 4-х канального БИ.

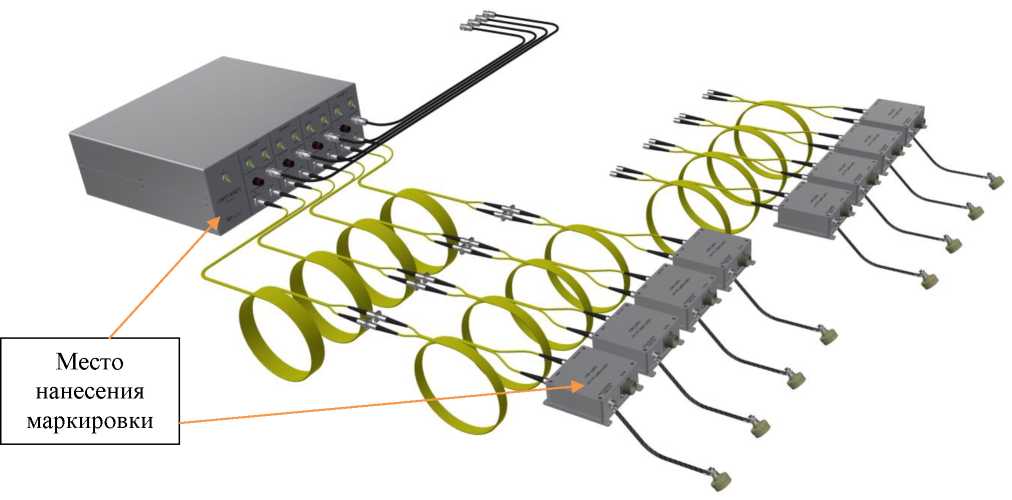

Рисунок 1 - Общий вид системы измерения наведенных токов многоканальные СИНТ-4/8(Р) с

обозначением места нанесения маркировки

Программное обеспечение

отсутствует

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измеряемых значений сигналов силы тока, А

-    первый поддиапазон

-    второй поддиапазон

-    третий поддиапазон

±(от 5,0 10-4 до 1,0 10-1) ±(от 5,0 10-4 до 4,0 10-3) ±(от 4,0 10-3 до 2,0 10-2) ±(от 2,0 10-2 до 1,0 10-1)

Время нарастания переходной характеристики между уровнями от 0,1 до 0,9 от установившегося значения амплитуды*, нс, не более

5

Постоянная времени спада переходной характеристики по уровню 0,37 от установившегося значения амплитуды, мкс, не менее

200

Пределы приведенной относительной погрешности измерений значений сигналов силы тока, %

±20

* Определяется для каждого измерительного канала ИК

Наименование характеристики

Значение

Количество измерительных каналов на основе ПИПТ, шт

8

Диапазон амплитуд выходного напряжения блока измерительного 4-х канального БИ, В

±(от 0,05 до 1,50)

Входное сопротивление ПИПТ, Ом

от 0,95 до 1,05

Входное сопротивление подключаемого осциллографического регистратора, Ом

от 48 до 52

Электропитание БИ:

-    сеть переменного тока, напряжение, В

-    частота, Гц

от 198 до 242 от 49 до 51

Время непрерывной работы, час, не менее

8

Габаритные размеры, длинахширинахвысота, мм, не более:

-    ПИПТ

-    БИ

-    катушка для намотки ВОЛС

110x100x60

500x400x150

250x200x310

Масса, кг, не более:

-    ПИПТ

-    БИ

О, о, ^ осТ

Условия эксплуатации:

-    температура окружающей среды

а)    ПИПТ

б)    БИ

-    относительная влажность при +25 °С, %, не более

-    атмосферное давление, кПа

от + 5 °С до + 45 °С от + 5 °С до + 35 °С 80

от 84 до 106

Примечания

1    Система одновременно обеспечивает работу 4-х измерительных каналов ИК.

2    В состав измерительного канала ИК сигналов силы тока входят: один первичный измерительный преобразователь тока ПИПТ, один канал БИ, одна ВОЛС-10 и ВОЛС-50 и один кабель радиочастотный соединительный

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Первичный измерительный преобразователь тока ПИПТ

КВФШ.411519.012

8 шт.

Блок измерительный 4-х канальный БИ

КВФШ.468150.001

1 шт.

Комплект внутриобъектовых волоконнооптических линий связи, включающий внутриобъектовые волоконно-оптические линии связи ВОЛС-10

КВФШ.203729.015

КВФШ.203729.014

1 шт. 8 шт.

Комплект внешнеобъектовых волоконнооптических линий связи, включающий внешнеобъектовые волоконно-оптические линии связи ВОЛС-50 с оптическими соединителями

КВФШ.203729.017

КВФШ.203729.016

1 шт. 4 шт.

Кабель радиочастотный соединительный

КВФШ.685661.013

4 шт.

Наименование

Обозначение

Количество

Вставка-заземлитель

КВФШ.685549.001

8 шт.

Заглушка

КВФШ.305364.001

8 шт.

Формуляр

КВФШ.468165.021 ФО

1 экз.

Руководство по эксплуатации

КВФШ.468165.021 РЭ

1 экз.

Упаковка

-

1 шт.

Сведения о методах измерений

приведены в руководстве по эксплуатации. Система измерения наведенных токов многоканальная СИНТ-4/8(Р). КВФШ.468165.021 РЭ. Раздел 3.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 8.644-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы импульсного тока молниевого разряда в диапазоне от 1 до 100 кА

Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 г. №3463 Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения.

Технические условия КВФШ.468165.021 ТУ. Система измерения наведенных токов многоканальная СИНТ-4/8(Р).

Правообладатель

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)

ИНН 7702038456

Адрес: Россия, 119361, г. Москва, ул. Озерная, 46 Телефон: +7 (495) 437-28-47 Факс: +7 (495) 781-44-60 E-mail: m12@vniiofi.ru
