Комплекс измерительно-вычислительный "Вулкан 2005М"
| Номер в ГРСИ РФ: | 85741-22 |
|---|---|
| Производитель / заявитель: | ООО НПФ "Мета-хром", г.Йошкар-Ола |
Комплексы измерительно-вычислительные «Вулкан 2005М» (далее - ИВК) предназначены для измерения давления паров и газов в заданном объёме в изотермическом режиме при проведении испытаний веществ на термостабильность. ИВК может применяться в различных отраслях промышленности, в заводских и научно-исследовательских лабораториях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 85741-22 |
| Наименование | Комплекс измерительно-вычислительный |
| Модель | "Вулкан 2005М" |
| Срок свидетельства (Или заводской номер) | 02.06.2027 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Научно-производственная фирма "Мета-хром" (ООО "НПФ "Мета-хром"), Республика Марий Эл, г. Йошкар-Ола
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 10 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 10 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 85741-22: Описание типа СИ | Скачать | 317.1 КБ | |
| 85741-22: Методика поверки | Скачать | 6.5 MБ |
Описание типа
Назначение
Комплексы измерительно-вычислительные «Вулкан 2005М» (далее - ИВК) предназначены для измерения давления паров и газов в заданном объёме в изотермическом режиме при проведении испытаний веществ на термостабильность. ИВК может применяться в различных отраслях промышленности, в заводских и научно-исследовательских лабораториях.
Описание
Принцип действия ИВК основан на измерении давления паров и газов при распаде веществ в замкнутой камере первичного преобразователя. Для обеспечения изотермического режима первичные преобразователи размещены в термостатах. Контроль и регулирование температуры при помощи платинового термопреобразователя, расположенного внутри термостата, а давление в реакционных камерах измеряется при помощи полупроводниковых тензомодулей, программным методом при помощи персонального компьютера (далее - ПК). Обмен сигналами между термостатами и ПК осуществляется при помощи устройства сопряжения с компьютером, информация о состоянии процесса выводится на монитор ПК.

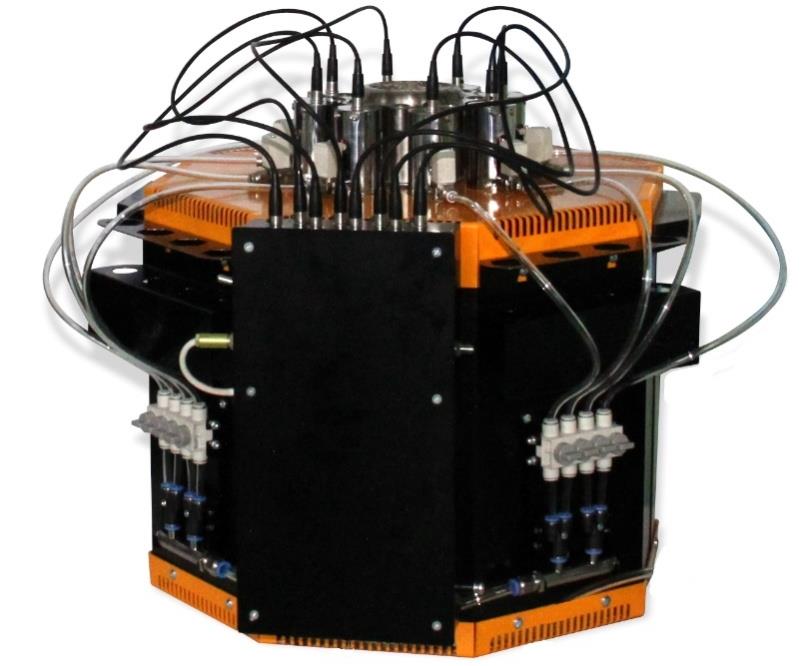

Рисунок 1 - Общий вид ИВК, место нанесения знака утверждения типа и заводского номера
Место нанесения знака
утверждения типа
Место нанесения заводского номера
Блок коммутации
ИВК конструктивно представляет собой комплект термостатов (от 1 до 4) по 8 первичных преобразователей в каждом, устройство сопряжения с компьютером, блок коммутации для подключения к питающей сети переменного тока, персональный компьютер. Общий вид ИВК, место нанесения знака утверждения типа и заводского номера представлены на рис.1.
Для предотвращения несанкционированного изменения метрологических характеристик, крышка модуля управления термостата пломбируется на одном из винтов крепления, так как в нем расположены подстроечные резисторы при помощи которых производится коррекция показаний температуры и давления.
Знак утверждения типа наносится на специальную табличку на корпусе блока коммутации ИВК методом лазерной гравировки.
Заводские номера наносятся на специальную табличку на корпусе блока коммутации ИВК методом лазерной гравировки.
Нанесение знака поверки на ИВК не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО), входящее в состав ИВК, позволяет устанавливать и контролировать режимные параметры. В ПО применены следующие способы защиты: защита от введения заведомо неверных данных, защита целостности и подлинности ПО (алгоритмы хэш-кода). Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.0772014.
Влияние программного обеспечения ИВК учтено при нормировании метрологических характеристик. Идентификационные данные программного обеспечения ИВК приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО в составе установочного комплекта программы для ПК
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
Vulkan2005_proc.dll |
|
Номер версии (идентификационный номер) программного обеспечения |
1.2.0.0 |
|
Цифровой идентификатор программного обеспечения |
ba9e0148b9acb7629ff0131d988387d7 |
Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений давления, кПа (мм рт. ст.), не более |
- барометрического: ±0,5 (±3,75); - избыточного: ±2,0 (±9,38); - суммарного (барометрическое + избыточное): ±2,5 (±15) |
|
Пределы допускаемой абсолютной погрешности задания температуры термостатирования, °С, не более |
±2,0 |
|
Диапазон задаваемых температур, °С |
от +50 до +200 |
|
Диапазон измерения барометрического давления, кПа (мм рт. ст.) |
от 86,6 (650) до 106,7 (800) |
|
Диапазон измерения избыточного давления, кПа (мм рт. ст.) |
от 0 до 250 (от 0 до 1875,15) |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Единицы измерения давления, которые можно устанавливать при помощи ПО |
кПа, мм рт. ст. |
|
Время выхода термостатов на режим с момента их включения до достижения рабочей температуры термостата +200 °С, не более, час |
3,5 |
|
Потребляемая мощность, кВт, не более |
4,0 |
|
Масса, кг, не более |
В комплектации: - с одним термостатом - 70; - с двумя термостатами - 105; - с тремя термостатами - 140; - с четырьмя термостатами - 175 |
|
Габариты, мм, не более длина х ширина х высота |
В комплектации: - с одним термостатом - 1300x510x600; - с двумя термостатами - 1785x510x600; - с тремя термостатами - 2270x510x600; - с четырьмя термостатами - 2755x510x600 |
|
Средний срок службы, не менее, лет |
12 |
Условия эксплуатации указаны в таблице 4.
Таблица 4 - Условия эксплуатации_____________
|
Наименование характеристики |
Значение |
|
Температура окружающего воздуха, °С |
от +15 до +25 |
|
Относительная влажность воздуха, % |
от 30 до 80 |
|
Атмосферное давление, кПа |
от 84 до 106 |
|
Напряжение питания в сети переменного тока, В |
от 187 до 242 |
|
Частота питающей сети, Гц |
от 49 до 51 |
Знак утверждения типа
наносится на специальную табличку расположенную на боковой стороне блока коммутации ИВК методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки одного ИВК входят элементы, указанные в таблице 5.
Таблица 5 - Комплект поставки ИВК
|
Наименование |
Кол-во, шт. |
Примечание |
|
Измерительно-вычислительный комплекс «Вулкан 2005М» |
1 |
Количество термостатов от 1 до 4 |
|
Комплект ЗИП |
1 | |
|
Руководство по эксплуатации МКУБ.413133.001 РЭ |
1 | |
|
Методика поверки |
1 |
Сведения о методах измерений
Приведены в Руководстве по эксплуатации «ИВК «Вулкан 2005М» раздел 7 «Подготовка к работе и порядок работы с комплексом». При использовании в сфере государственного регулирования обеспечения единства измерений применяются методики измерений, аттестованные в установленном порядке.
Нормативные документы
ГОСТ Р 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
Приказ Росстандарта № 1339 от 29 июня 2018 г. «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
Приказ Росстандарта № 2900 от 06 декабря 2019 г. «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1,10’1-1-107 Па».
Технические условия МКУБ.413133.001 ТУ «Комплексы измерительно-вычислительные «Вулкан 2005М».
