Анализаторы качества электроэнергии АКЭ-2000
| Номер в ГРСИ РФ: | 85760-22 |
|---|---|
| Производитель / заявитель: | Фирма "SHIJIAZHUANG SUIN INSTRUMENTS CO., Ltd.", Китай |
Анализаторы качества электроэнергии АКЭ-2000 (далее по тексту - анализаторы) предназначены для измерений и анализа показателей качества электроэнергии, используемых для контроля качества электроэнергии в однофазных и трехфазных цепях и системах электроснабжения.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 85760-22 | ||||||
| Действует | по 07.06.2027 | ||||||
| Наименование | Анализаторы качества электроэнергии | ||||||
| Модель | АКЭ-2000 | ||||||
| Модификации |
АКЭ-2100 АКЭ-2200 |
||||||
| Приказы |
№2054 от
09.10.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 7d04e8b3-f3e7-4681-d647-6909165d9adb | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Shijiazhuang Suin Instruments CO., LTD., КИТАЙ, A-2, Optical Valley Park, No.99 Yuyuan Road, Luquan District, Shijiazhuang, 050200
Поверка
| Методика поверки / информация о поверке |
ПР-01-2022МП с изм № 2 ГСИ. Анализаторы качества электроэнергии АКЭ-2000. Методика поверки. Действие методики распространяется на СИ, находящиеся в эксплуатации.
(с 09.10.2026)
ПР-01-2022МП с изм № 1 ГСИ. Анализаторы качества электроэнергии АКЭ-2000. Методика поверки.
(по 09.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 502 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 20.10.2026 |
Поверители
Скачать
|
85760-22: Описание типа
2023-85760-22.pdf
|
Скачать | 448.3 КБ | |
|
85760-22: Методика поверки
2024-mp85760-22.pdf
Файл устарел
|
Скачать | 5.2 MБ | |
|
85760-22: Описание типа
2026-85760-22.pdf
|
Скачать | 278.9 КБ | |
|
85760-22: Методика поверки
ПР-01-2022МП с изм № 2
2026-mp85760-22.pdf
|
Скачать | 5.2 MБ | |
|
85760-22: Методика поверки
ПР-01-2022МП с изм № 1
2024-mp85760-22-1.pdf
|
Скачать | 5.2 MБ |
Описание типа
Назначение
Анализаторы качества электроэнергии АКЭ-2000 (далее по тексту - анализаторы) предназначены для измерений и анализа показателей качества электроэнергии, используемых для контроля качества электроэнергии в однофазных и трехфазных цепях и системах электроснабжения.
Описание
Принцип действия анализаторов основан на измерении и преобразовании аналоговых входных сигналов напряжения и силы электрического тока в цифровую форму и их программной обработке встроенным микропроцессором.
Анализаторы представляют собой многофункциональные цифровые портативные электроизмерительные приборы, конструктивно исполненные в пластмассовых корпусах.
Анализаторы выпускаются в двух модификациях АКЭ-2100 и АКЭ-2200, которые отличаются диапазонами измерений и классами характеристик процесса измерений показателей качества электроэнергии. В соответствии с ГОСТ IEC 61000-4-30-2017 анализаторы АКЭ-2100 обеспечивают измерения по классу S, анализаторы АКЭ-2200 - измерения по классу A.
На верхней панели анализаторов расположены разъемы для подключения измерительных проводов, токовых преобразователей и адаптера питания.
На лицевой панели анализаторов расположены жидкокристаллический дисплей и функциональные клавиши.
На правой боковой панели анализаторов расположены разъемы интерфейсов LAN и USB, а также разъем приемника GPS у модификации АКЭ-2200 (опционально).
Серийный номер, идентифицирующий каждый экземпляр анализаторов, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится при помощи наклейки, размещаемой под подставкой-упором на задней панели корпуса
Опломбирование анализаторов не предусмотрено.
Конструкция анализаторов не предусматривает нанесения знаков поверки.
Общий вид анализаторов приведен на рисунке 1. Вид задней панели анализаторов и место нанесения заводского (серийного) номера приведены на рисунке 2.
А
Рисунок 1 - Общий вид анализаторов АКЭ-2100 и АКЭ-2200, места нанесения знака утверждения типа (А)
Б

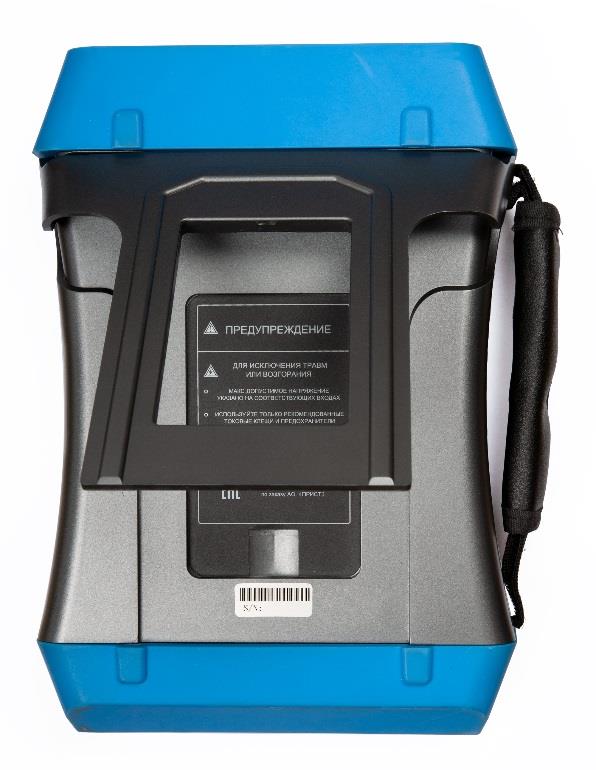

Рисунок 2 - Вид задней панели анализаторов и место нанесения заводского (серийного) номера (Б)
Анализаторы имеют встроенное и внешнее программное обеспечение (далее - ПО). Встроенное ПО является метрологически значимым. Метрологические характеристики анализаторов нормированы с учетом влияния встроенного ПО. Микропрограмма записана в постоянное запоминающее устройство производителем и недоступна для изменения пользователем. Внешнее ПО является метрологически незначимым и служит для дистанционного управления прибором и передачи данных.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0.0 |
Метрологические и технические характеристики анализаторов представлены в таблицах 2 - 5.
|
Таблица 2 - Метрологические характеристики1) анализаторов АКЭ-21 |
00 |
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Режим "Вольт/Ампер/Герц" | |
|
Диапазон измерений переменного напряжения, В (среднеквадратичное значение) |
от 1 до 1000 |
|
Диапазон измерений постоянного напряжения, В |
от +1 до +10002) |
|
Пределы допускаемой абсолютной погрешности измерения постоянного и переменного напряжения, В |
±0,005 •ин3) |
|
Разрешение при измерении постоянного и переменного напряжения, В |
0,1 |
|
Диапазоны измерения силы переменного тока, А - при коэффициенте преобразования 10 мВ/А - при коэффициенте преобразования 1 мВ/А - при коэффициенте преобразования 0,050; 0,065; 0,100 мВ/А |
от 0,001 до 100 от 1 до 1000 от 15 до 5000 |
|
Разрешение при измерении силы переменного тока, А (кА)4) - при коэффициенте преобразования 10 мВ/А - при коэффициенте преобразования 1 мВ/А - при коэффициенте преобразования 0,050; 0,065; 0,100 мВ/А |
0,001 0,001 0,001 |
|
Пределы допускаемой абсолютной погрешности измерения силы переменного тока5), А - при коэффициенте преобразования 10 мВ/А - при коэффициенте преобразования 1 мВ/А - при коэффициенте преобразования 0,050; 0,065; 0,100 мВ/А |
±(0,005^изм6)+0,2) ±(0,005-!изм+0,2) ±(0,01<1изм+2) |
|
Диапазоны измерения частоты переменного тока, Гц - при номинальном значении частоты 50 Гц - при номинальном значении частоты 60 Гц - при номинальном значении частоты 400 Гц |
от 42,5 до 57,5 от 51 до 69 от 385 до 414 |
|
Разрешение при измерении частоты переменного тока, Гц |
0,01 |
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности измерения частоты переменного тока, Гц - при номинальном значении частоты 50 или 60 Гц - при номинальном значении частоты 400 Гц |
±0,01 ±0,1 |
|
Режим "Провалы и перенапряжения" | |
|
Диапазон измерений провалов напряжения, %7) |
от 0 до 100 |
|
Диапазон измерений выбросов напряжения, %6) |
от 100 до 200 |
|
Разрешение при измерении провалов и выбросов напряжения, В, среднеквадратичное значение, обновляемое для каждого полупериода |
0,1 |
|
Пределы допускаемой абсолютной погрешности измерения провалов и выбросов напряжения, % |
±0,01 •иизм8) |
|
Разрешение при измерении длительности провалов и перенапряжений, с |
0,5- T9) |
|
Пределы допускаемой абсолютной погрешности измерений длительности провалов и перенапряжений, с |
±1-T |
|
Режим "Гармоники" | |
|
Диапазон измерений (номер гармоники) |
от 1 до 50 |
|
Диапазон измерений коэффициента гармонических составляющих напряжения, % |
от 0 до 100 |
|
Разрешение при измерении коэффициента гармонических составляющих напряжения, % |
0,01 |
|
Пределы допускаемой абсолютной погрешности измерения коэффициента гармонических составляющих напряжения, % |
±(0,00bn10)+0,1) |
|
Диапазон измерений коэффициента гармонических составляющих тока, % |
от 0 до 100 |
|
Разрешение при измерении коэффициента гармонических составляющих тока, % |
0,01 |
|
Пределы допускаемой абсолютной погрешности измерения коэффициента гармонических составляющих тока, % |
±(0,001-n+0,1) |
|
Диапазон измерений коэффициента искажения синусоидальности напряжения или тока, % |
от 0 до 100 |
|
Разрешение при измерении коэффициента искажения синусоидальности напряжения или тока, % |
0,1 |
|
Пределы допускаемой абсолютной погрешности измерения коэффициента искажения синусоидальности напряжения или тока, % |
±2,5 |
|
Диапазон измерений угла фазового сдвига между гармоническими составляющими напряжения или тока |
от -360° до 0° |
|
Разрешение при измерении угла фазового сдвига между гармоническими составляющими напряжения или тока |
1° |
|
Пределы допускаемой абсолютной погрешности измерения угла фазового сдвига между гармоническими составляющими напряжения или тока |
±1,5° •n |
|
1 |
2 |
|
Режим "Мощность и Энергия" | |
|
Максимальный диапазон измерений мощности, МВт11) |
от 1 до 20 |
|
Разрешение при измерении мощности, Вт |
100 |
|
Пределы допускаемой абсолютной погрешности измерения мощности, Вт |
±(0,015Тизм12)+10 е.м.р.13)) |
|
Максимальный диапазон индикации энергии, кВт^ч11) |
от 0 до 200-106 |
|
Диапазон измерений коэффициента мощности |
от 0 до 1 |
|
Разрешение при измерении коэффициента мощности |
0,01 |
|
Пределы допускаемой абсолютной погрешности измерения коэффициента мощности |
±0,03 |
|
Режим "Фликер" | |
|
Диапазон измерений дозы фликера |
от 0 до 20 |
|
Разрешение при измерении дозы фликера |
0,01 |
|
Пределы допускаемой относительной погрешности измерения дозы фликера, % |
±5 |
|
Режим "Несимметрия" | |
|
Диапазон измерений коэффициента несимметрии напряжений, % |
от 0 до 5 |
|
Разрешение при измерении коэффициента несимметрии напряжений, % |
0,1 |
|
Пределы допускаемой абсолютной погрешности измерения коэффициента несимметрии напряжений, % |
±0,5 |
|
Диапазон измерений угла фазового сдвига между напряжениями основной частоты |
от -360° до 0° |
|
Диапазон измерений коэффициента несимметрии токов, % |
от 0 до 20 |
|
Разрешение при измерении коэффициента несимметрии токов, % |
0,1 |
|
Пределы допускаемой абсолютной погрешности измерения коэффициента несимметрии токов, % |
±1 |
|
Диапазон измерений угла фазового сдвига между напряжениями основной частоты |
от -360° до 0° |
|
Разрешение при измерении угла фазового сдвига между напряжениями основной частоты |
1° |
|
Пределы допускаемой абсолютной погрешности измерения угла фазового сдвига между напряжениями основной частоты |
±2° |
|
Диапазон измерений угла фазового сдвига между токами основной частоты |
от -360° до 0° |
|
Разрешение при измерении угла фазового сдвига между токами основной частоты |
1° |
|
Пределы допускаемой абсолютной погрешности измерения угла фазового сдвига между напряжениями основной частоты |
±2° |
|
Диапазон измерений угла фазового сдвига между токами основной частоты |
от -360° до 0° |
|
Разрешение при измерении угла фазового сдвига между токами основной частоты |
1° |
|
Пределы допускаемой абсолютной погрешности измерения угла фазового сдвига между токами основной частоты |
±5° |
|
1 |
2 |
|
Примечания: 1) Метрологические характеристики в режимах измерения переменных напряжения, силы тока и мощности нормируются в диапазоне частот от 40 до 70 Гц; 2) Постоянная составляющая напряжения измеряется по модулю; 3) ин - номинальное значение напряжения, устанавливается в настройках прибора, В; 4) Единица измерения зависит от установленного коэффициента преобразования; 5) Без учета собственной погрешности токового преобразователя; 6) 1изм - измеренное значение силы тока, А; 7) От номинального значения напряжения ин; 8) иизм - измеренное значение напряжения, В; 9) T - период основной частоты, с; 10) n - номер гармоники; 11) Зависит от типа используемого токового преобразователя; 12) Ризм - измеренное значение мощности, Вт; 13) е.м.р. - единица младшего разряда, Вт. | |
Таблица 3 - Метрологические характеристики1) анализаторов АКЭ-2200
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Режим "Вольт/Ампер/Герц" | |
|
Диапазон измерений переменного напряжения, В (среднеквадратичное значение) |
от 1 до 1000 |
|
Диапазон измерений постоянного напряжения, В |
от +1 до +10002) |
|
Пределы допускаемой абсолютной погрешности измерения постоянного и переменного напряжения, В |
±0,001- ин3) |
|
Разрешение при измерении постоянного и переменного напряжения, В, - при номинальном напряжении ин от 1 до 120 В - при номинальном напряжении ин от 121 до 400 В - при номинальном напряжении ин от 400 до 1000 В |
0,001 0,01 0,1 |
|
Диапазоны измерения силы переменного тока, А - при коэффициенте преобразования 10 мВ/А - при коэффициенте преобразования 1 мВ/А - при коэффициенте преобразования 0,065; 0,100 мВ/А |
от 0,01 до 150 от 1 до 2000 от 10 до 6000 |
|
Разрешение при измерении силы переменного тока - при коэффициенте преобразования 10 мВ/А - при коэффициенте преобразования 1 мВ/А - при коэффициенте преобразования 0,065; 0,100 мВ/А |
0,01 А 0,1 А 0,001 кА |
|
Пределы допускаемой абсолютной погрешности измерения силы переменного тока4), А - при коэффициенте преобразования 10 мВ/А - при коэффициенте преобразования 1 мВ/А - при коэффициенте преобразования 0,065; 0,100 мВ/А |
±(0,00Ыизм+0,1) ±(0,001-IB3M+0,1) ±(0,001^+5) |
|
Диапазоны измерения частоты переменного тока, Гц - при номинальном значении частоты 50 Гц - при номинальном значении частоты 60 Гц - при номинальном значении частоты 400 Гц |
от 42,5 до 57,5 от 51 до 69 от 320 до 480 |
|
Разрешение при измерении частоты переменного тока, Гц |
0,01 |
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности измерения частоты переменного тока, Гц |
±0,01 |
|
Режим "Провалы и перенапряжения" | |
|
Диапазон измерений провалов напряжения, %5) |
от 0 до 100 |
|
Диапазон измерений выбросов напряжения, %6) |
от 100 до 200 |
|
Разрешение при измерении провалов и выбросов напряжения, В (среднеквадратичное значение, обновляемое для каждого полупериода) |
0,01 |
|
Пределы допускаемой абсолютной погрешности измерения провалов и выбросов напряжения, % |
±0,002^изм6) |
|
Разрешение при измерении длительности провалов и перенапряжений, с |
0ДТ7) |
|
Пределы допускаемой абсолютной погрешности измерений длительности провалов и перенапряжений, с |
±1-T |
|
Режим "Гармоники" | |
|
Диапазон измерений (номер гармоники) |
от 1 до 100 |
|
Диапазон измерений коэффициента гармонических составляющих напряжения, % |
от 0 до 100 |
|
Разрешение при измерении коэффициента гармонических составляющих напряжения, % |
0,01 |
|
Пределы допускаемой абсолютной погрешности измерения коэффициента гармонических составляющих напряжения, % |
±(0,00bn8)+0,1) |
|
Диапазон измерений коэффициента гармонических составляющих тока, % |
от 0 до 100 |
|
Разрешение при измерении коэффициента гармонических составляющих тока, % |
0,01 |
|
Пределы допускаемой абсолютной погрешности измерения коэффициента гармонических составляющих тока, % |
±(0,001-n +0,1) |
|
Диапазон измерений коэффициента искажения синусоидальности напряжения или тока, % |
от 0 до 100 |
|
Разрешение при измерении коэффициента искажения синусоидальности напряжения или тока, % |
0,01 |
|
Пределы допускаемой абсолютной погрешности измерения коэффициента искажения синусоидальности напряжения или тока, % |
±2,5 |
|
Диапазон измерений угла фазового сдвига между гармоническими составляющими напряжения или тока |
от -180° до +180° |
|
Разрешение при измерении угла фазового сдвига между гармоническими составляющими напряжения или тока |
0,1° |
|
Пределы допускаемой абсолютной погрешности измерения угла фазового сдвига между гармоническими составляющими напряжения или тока |
±0,1° •n |
|
Режим "Мощность и Энергия" | |
|
Максимальный диапазон измерений мощности, МВт9) |
от 0 до 6000 |
|
Разрешение при измерении мощности, Вт |
100 |
|
Пределы допускаемой абсолютной погрешности измерения мощности, Вт |
±(0,01Тизм10)+10 е.м.р.11)) |
|
1 |
2 |
|
Максимальный диапазон индикации энергии, кВт^ч (МВт^ч, ГВт^ч, ТВт^ч)12) |
от 0 до 99999 |
|
Диапазон измерений коэффициента мощности |
от 0 до 1 |
|
Разрешение при измерении коэффициента мощности |
0,01 |
|
Пределы допускаемой относительной погрешности измерения коэффициента мощности, % |
±0,1 |
|
Режим "Фликер" | |
|
Диапазон измерений дозы фликера |
от 0 до 20 |
|
Разрешение при измерении дозы фликера |
0,01 |
|
Пределы допускаемой относительной погрешности измерения дозы фликера, % |
±5 |
|
Режим "Несимметрия" | |
|
Диапазон измерений коэффициента несимметрии напряжений, % |
от 0 до 20 |
|
Разрешение при измерении коэффициента несимметрии напряжений, % |
0,1 |
|
Пределы допускаемой абсолютной погрешности измерения коэффициента несимметрии напряжений, % |
±0,1 |
|
Диапазон измерений коэффициента несимметрии токов, % |
от 0 до 20 |
|
Разрешение при измерении коэффициента несимметрии токов, % |
0,1 |
|
Пределы допускаемой абсолютной погрешности измерения коэффициента несимметрии токов, % |
±1 |
|
Диапазон измерений угла фазового сдвига между напряжениями основной частоты |
от -360° до 0° |
|
Разрешение при измерении угла фазового сдвига между напряжениями основной частоты |
0,1° |
|
Пределы допускаемой абсолютной погрешности измерения угла фазового сдвига между напряжениями основной частоты |
±0,1° |
|
Диапазон измерений угла фазового сдвига между напряжениями основной частоты |
от -360° до 0° |
|
Разрешение при измерении угла фазового сдвига между напряжениями основной частоты |
0,1° |
|
Пределы допускаемой абсолютной погрешности измерения угла фазового сдвига между токами основной частоты |
±0,5° |
|
Примечания: 1) Метрологические характеристики в режимах измерения переменных напряжения, силы тока и мощности нормируются в диапазоне частот от 40 до 70 Гц; 2) Постоянная составляющая напряжения измеряется по модулю; 3) ин — номинальное значение напряжения, устанавливается в настройках прибора, В; 4) Без учета собственной погрешности токового преобразователя; 5) От номинального значения напряжения ин; 6) иизм — измеренное значение напряжения, В; 7) T - период основной частоты, с; 8) n - номер гармоники; 9) Зависит от типа используемого токового преобразователя; 10) Ризм - измеренное значение мощности, Вт; 11) е.м.р. - единица младшего разряда, Вт; 12) Единица измерения зависит от установленного номинального напряжения, выбранного токового преобразователя и установленных коэффициентов преобразования напряжения и тока. | |
Таблица 4 - Метрологические характеристики токовых преобразователей
|
Модификация токового преобразователя |
Диапазоны измерения силы переменного тока, А |
Коэффициент преобразования, мВ/А |
Пределы допускаемой абсолютной погрешности измерений, А |
|
Клещи | |||
|
ST08 |
от 0,001 до 5 |
10 |
±0,002<1изм1) |
|
CTC0080 |
от 0,001 до 100 |
10 |
±0,002-1изм |
|
CTC0130 |
от 0,001 до 200 |
1 |
±0,002-1изм |
|
CTC1535 |
от 0,001 до 1000 |
1 |
±0,01- 1изм |
|
ETCR035AD |
от 0,001 до 1000 |
1 |
±0,03- 1изм |
|
Токовые петли | |||
|
SY-1500A |
от 12) до 1500 |
0,100 |
±0,015-1и3м |
|
PY-3000A |
от 15 до 3000 |
0,065 |
±0,03- 1изм |
|
PY-5000A |
от 20 до 5000 |
0,050 |
±0,03- 1изм |
|
SY-6000A |
от 20 до 6000 |
0,065 |
±0,03- 1изм |
|
Примечание: 1) 1изм - измеренное значение силы тока, А; 2) Метрологические характеристики нормируются при значении силы тока от 10 А. | |||
Таблица 5 - Технические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более - АКЭ-2100 - АКЭ-2200 |
262x173x66 270x190x66 |
|
Масса, кг, не более - АКЭ-2100 - АКЭ-2200 |
1,6 2,0 |
|
Напряжение питающей сети, В - АКЭ-2100 - АКЭ-2200 |
от 90 до 264 от 100 до 240 |
|
Частота питающей сети, Гц |
50 или 60 |
|
Ток потребления, А - АКЭ-2100 - АКЭ-2200 |
2,2 2,0 |
|
Номинальное значение напряжения по ГОСТ IEC 61010-2-033-2013, В - Категория измерений III - Категория измерений IV |
1000 В 600 В |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +15 до +30 70 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от 0 до +40 90 |
Знак утверждения типа
наносится на переднюю панель анализаторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность анализаторов качества электроэнергии АКЭ-2000
|
Наименование |
Обозначение |
Количество, шт. |
|
Анализатор качества электроэнергии |
модификация (по заказу): АКЭ-2100, АКЭ-2200 |
1 |
|
Кабель питания |
- |
1 |
|
Адаптер питания |
- |
1 |
|
Измерительные провода |
- |
5 |
|
Зажимы «крокодил» |
- |
5 |
|
Токовые преобразователи |
ST08, CTC0080, CTC0130, CTC1535, ETCR035AD, SY-1500A, PY-3000A, PY5000A (только для АКЭ-2100), SY-6000A (только для АКЭ-2200) |
по заказу |
|
ПО управления (CD-диск) |
- |
1 |
|
Транспортная тканевая сумка-кейс |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
Сведения о методах измерений
приведены в разделе «Назначение и общие сведения» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»
Приказ Росстандарта от 10.09.2025 года № 1932 «Об утверждении Государственного первичного эталона единиц электроэнергетических величин в диапазоне частот от 1 до 2500 Гц и Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»
Стандарт предприятия Shijiazhuang Sum Instruments CO., LTD «Анализаторы качества электроэнергии АКЭ-2000»
