Системы измерительные АСИС 2020
| Номер в ГРСИ РФ: | 85883-22 |
|---|---|
| Производитель / заявитель: | ООО "НПП "Геотек", г.Пенза |
Системы измерительные АСИС 2020 (далее - системы) предназначены для измерений избыточного давления, силы и линейного перемещения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 85883-22 |
| Наименование | Системы измерительные |
| Модель | АСИС 2020 |
| Срок свидетельства (Или заводской номер) | 17.06.2027 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Научно-производственное предприятие" "Геотек" (ООО НПП "Геотек"), г. Пенза
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 32 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 32 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 85883-22: Описание типа СИ | Скачать | 286.7 КБ | |
| 85883-22: Методика поверки | Скачать | 4 MБ |
Описание типа
Назначение
Системы измерительные АСИС 2020 (далее - системы) предназначены для измерений избыточного давления, силы и линейного перемещения.
Описание
Системы используются в составе автоматизированных испытательных комплексов и установок АСИС предназначенных для лабораторного определения характеристик физикомеханических свойств грунтов при их исследовании для строительства, а также для решения различных научно-исследовательских работ.
Системы относятся к проектно-компонуемым изделиям. Состав и функции системы определяется методом испытаний и договором (проектом). В зависимости от методов испытаний грунтов системы могут включать в себя измерительные каналы (далее - ИК) трех типов: каналы измерения избыточного давления жидкости и газа, силы сжатия и линейного перемещения. Полный перечень ИК систем приведен в таблице 1.
Конструкция систем двухуровневая.
Нижний уровень систем представлен первичными преобразователями (далее - датчики) соответствующих физических величин и вторичным преобразователем.
Верхний уровень систем включает в себя ПЭВМ.
Информационная связь между компонентами систем реализована с использованием стандартных средств обмена информацией в цифровом виде (цифровой сети).
Принцип действия систем заключается в измерении физических величин датчиками с последующим преобразованием измерительной информации во вторичном преобразователе (блоке электронно-преобразующем) в цифровой вид. Полученная информация передаётся в ПЭВМ, обрабатывается и выводится на монитор и внешние устройства.
Системы могут отличаться количеством измерительных каналов (далее - ИК), их диапазонами измерений и конструкцией блока электронно-преобразующего.

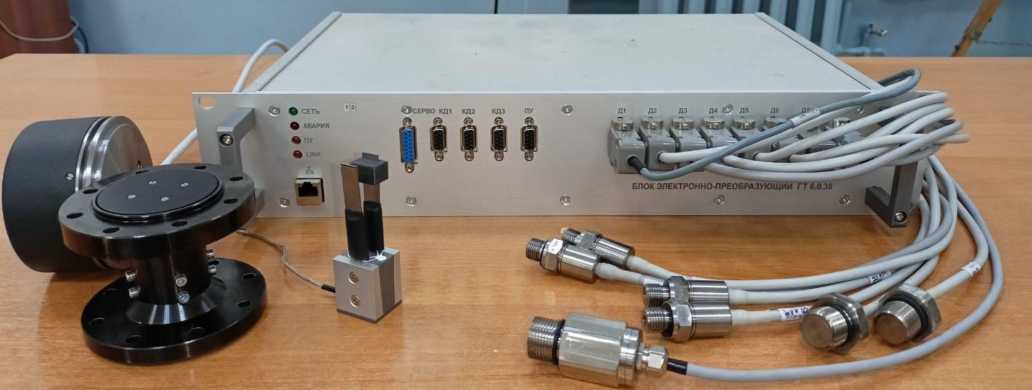

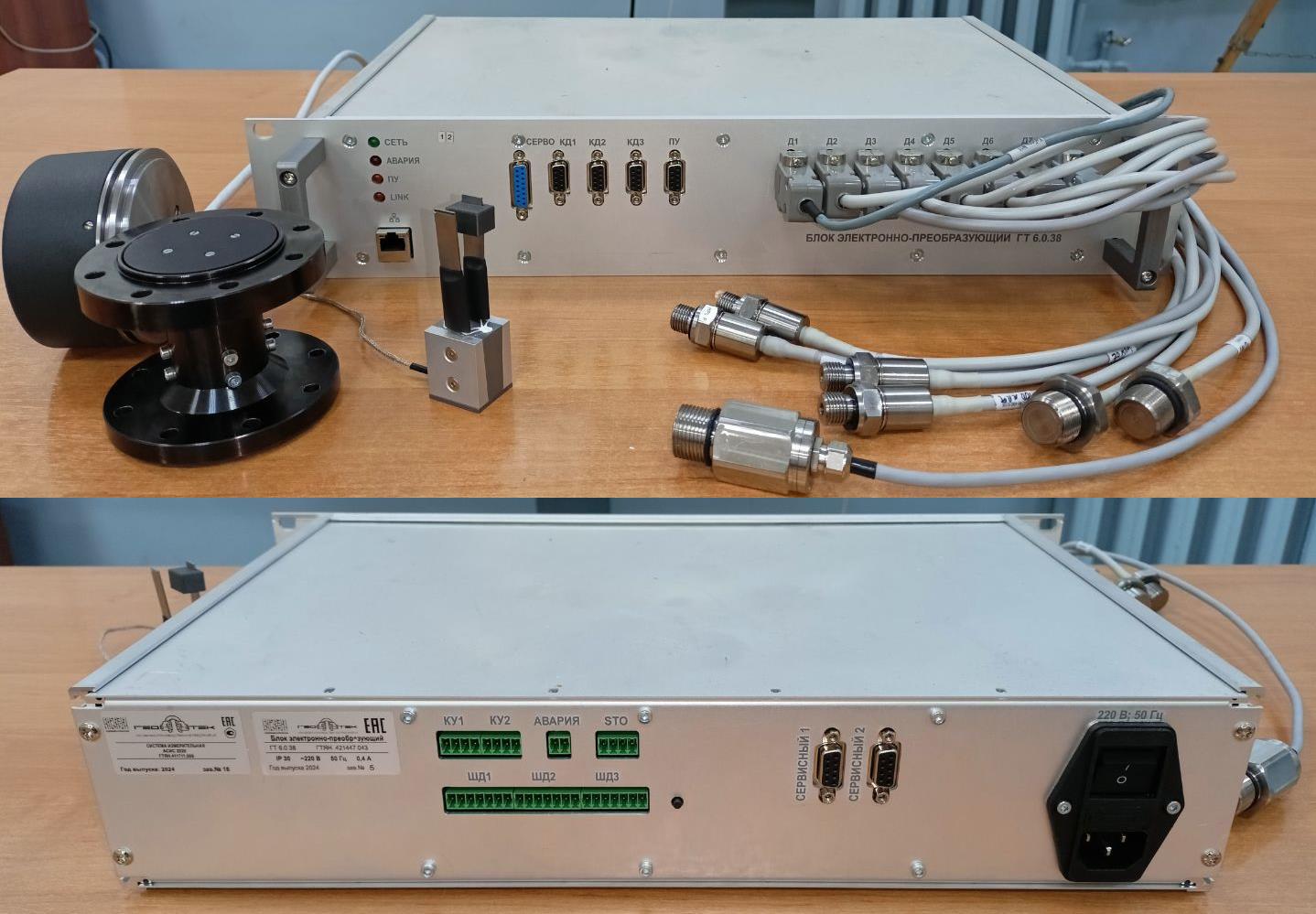

Фотография общего вида систем представлена на рисунке 1.
Рисунок 1 - Общий вид систем
Перечень ИК систем приведён в таблице 1.
Таблица 1 - Перечень измерительных каналов систем
|
Наименование ИК |
Датчик |
Диапазон измерений ИК |
Вторичный преобразователь |
|
Избыточное давление жидкости и газа |
ГТ 5.1.11 |
от 0 до 1 000 кПа |
ГТ 6.0.38 |
|
ГТ 5.1.12 |
от 0 до 2 000 кПа | ||
|
ГТ 5.1.13 |
от 0 до 4 000 кПа | ||
|
ГТ 5.1.14 |
от 0 до 10 МПа | ||
|
ГТ 5.1.15 |
от 0 до 30 МПа | ||
|
ГТ 5.1.16 |
от 0 до 40 МПа | ||
|
ГТ 5.1.17 |
от 0 до 70 МПа | ||
|
Сила сжатия |
ГТ 5.2.35 |
от 250 до 2500 Н | |
|
ГТ 5.2.33 |
от 500 до 5 000 Н | ||
|
ГТ 5.2.44 | |||
|
ГТ 5.2.31 |
от 100 до 1000 Н вкл. св. 1000 до 10 000 Н | ||
|
ГТ 5.2.36 | |||
|
ГТ 5.2.37 |
от 5 000 до 25 000 Н | ||
|
ГТ 5.2.42 |
от 3 000 до 30 000 Н | ||
|
ГТ 5.2.32 |
от 5 000 до 50 000 Н | ||
|
ГТ 5.2.38 | |||
|
ГТ 5.2.17 |
от 10 до 100 кН | ||
|
ГТ 5.2.45 | |||
|
ГТ 5.2.16 |
от 100 до 500 кН | ||
|
ГТ 5.2.41 |
от 50 до 500 кН | ||
|
Линейное перемещение |
ГТ 5.3.28 |
от 0 до 2 мм | |
|
ГТ 5.3.35 |
от 0 до 5 мм | ||
|
ГТ 5.3.29 |
от 0 до 10 мм | ||
|
ГТ 5.3.36 | |||
|
ГТ 5.3.30 |
от 0 до 20 мм | ||
|
ГТ 5.3.32 |
от 0 до 40 мм | ||
|
ГТ 5.3.26 |
от 0 до 80 мм | ||
|
ГТ 5.3.27 |
от 0 до 140 мм |

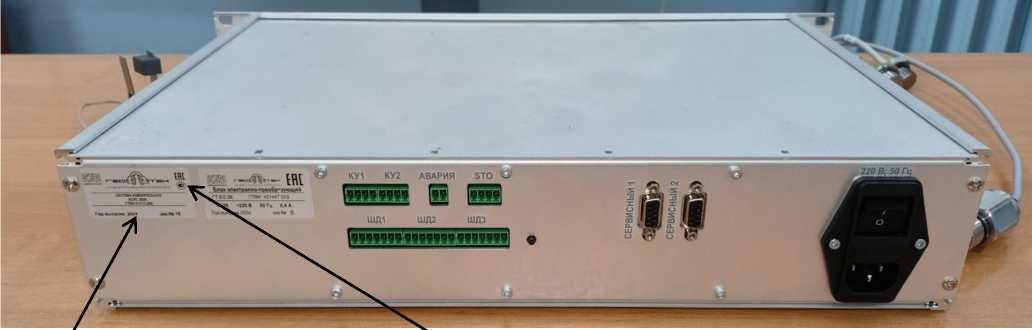

Пломбировка систем в целях предотвращения доступа к элементам конструкции изготовителем не предусмотрена.
Нанесение знака поверки не предусмотрено.
Каждый экземпляр систем идентифицирован, имеет заводской номер в числовом формате, указанный в руководстве по эксплуатации типографским способом. При этом, обеспечивается его прочтение и сохранность в процессе эксплуатации.
Программное обеспечение
Программное обеспечение (далее - ПО) систем включает в себя метрологически значимое ПО нижнего уровня (встроенное ПО) и GeotekStudio - ПО верхнего уровня, отвечающее за функционирование систем в целом и обработку измерительной информации.
Функции ПО:
- обработка и преобразование сигналов от модулей обработки сигналов;
- разграничение доступа к данным для разных групп пользователей;
- предоставление пользователям регламентированного доступа к результатам измерений в виде визуальных данных, в том числе готовых к выводу на печать форм с возможностью редактирования этих форм;
- обеспечение защиты программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (использование паролей);
- диагностика и мониторинг функционирования технических и программных средств систем;
- обеспечение пользователя средствами редактирования программной конфигурации комплекта.
ПО разделено на метрологически значимое и незначимое. Идентификационные данные метрологически значимого ПО приведены в таблицах 2 и 3.
Таблица 2 - Идентификационные данные ПО нижнего уровня
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
MOS |
|
Номер версии (идентификационный номер ПО) |
1.0 |
Таблица 3 - Идентификационные данные ПО верхнего уровня
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
GeotekAsis.exe |
|
Asis.Core.dll | |
|
AsisMetrology.Client.dll | |
|
Asis.Wpf.dll | |
|
Asis.Drivers.dll | |
|
Geotek.Common.dll | |
|
Geotek.LogProject.dll | |
|
Geotek.ModbusModule.dll |
Продолжение таблицы 3
|
Идентификационные данные ПО |
Значение |
|
Номер версии (идентификационный номер ПО) |
4.0.0.0 |
|
4.0.0.0 | |
|
4.0.167.0 | |
|
4.0.0.0 | |
|
4.0.0.0 | |
|
4.0.0.0 | |
|
4.0.0.0 | |
|
1.0.0.0 | |
|
Цифровой идентификатор ПО |
— |
|
— | |
|
e717f65562d9034ce3c51dd63ca7a5f 1 | |
|
— | |
|
— | |
|
— | |
|
— | |
|
— | |
|
Алгоритм подсчёта контрольной суммы |
MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики приведены в таблицах 4 и 5 соответственно.
Таблица 4 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Диапазон измерений силы, Н |
от 100 до 50 000 |
|
Диапазон измерений силы, кН |
от 10 до 500 |
|
Диапазон измерений линейного перемещения, мм |
от 0 до 140 |
|
Диапазон измерений избыточного давления, кПа |
от 0 до 4 000 |
|
Диапазон измерений избыточного давления, МПа |
от 0 до 70 |
|
Пределы допускаемой приведённой погрешности измерений избыточного давления, % |
±0,5 |
|
Пределы допускаемой приведенной погрешности измерений силы сжатия, % |
±0,5 |
|
Пределы допускаемой основной приведенной погрешности измерений линейного перемещения, % — для ИК с датчиком ГТ 5.3.28 — для ИК с датчиком ГТ 5.3.35 — для остальных ИК |
±0,5 ±0,3 ±0,2 |
Продолжение таблицы 4
|
Наименование параметра |
Значение |
|
Пределы допускаемой дополнительной приведенной погрешности измерений линейного перемещения, вызванной отклонением температуры окружающей среды от нормальной на каждые 10 °С, % - для ИК с датчиком ГТ 5.3.28 - для остальных ИК |
±0,15 ±0,06 |
|
Примечания. 1 Конкретное значение диапазона измерений определяется заказом в соответствии с таблицей 1. 2 Для приведённой погрешности измерений нормирующим значением является верхний предел диапазона измерений. | |
Таблица 5 - Технические характеристики
|
Количество каналов измерений избыточного давления, шт. |
от 1 до 192 |
|
Количество каналов измерений силы сжатия, шт. |
от 1 до 192 |
|
Количество каналов измерений линейного перемещения, шт. |
от 1 до 192 |
|
Напряжение питающей сети, В |
от 198 до 242 |
|
Частота напряжения питания, Г ц |
от 49 до 51 |
|
Нормальные условия: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от +20 до +24 от 30 до 80 от 84 до 106 |
|
Условия эксплуатации: - температура окружающего воздуха, °С • датчики ГТ 5.3.28, ГТ 5.3.35, ГТ 5.3.36, ГТ 5.3.29 • датчики ГТ 5.3.30, ГТ 5.3.32 • датчик ГТ 5.2.41 • остальные компоненты систем - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от -10 до +120 от -10 до +24 от +24 до +120 от +20 до +24 до 80 от 84 до 106,7 |
Знак утверждения типа
наносится на левый верхний угол титульного листа руководства по эксплуатации типографским способом.
Комплектность
Комплектность средства измерений приведена в таблице 6.
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Система измерительная АСИС 2020 (в соответствии с заказом) |
ГТЯН.4117711.006 |
1 |
|
Комплекты |
— |
* |
|
Система измерительная АСИС 2020. Руководство по эксплуатации |
ГТЯН.4117711.006РЭ |
1 |
|
ГСИ. Системы измерительные АСИС 2020. Методика поверки (на партию систем при поставке в один адрес) |
ГТЯН.4117711.006МП |
1 |
|
Примечание. * комплекты крепежных и монтажных элементов для датчиков силы и перемещения (количество определяется заказом (договором на поставку)) | ||
Сведения о методах измерений
приведены в разделе 3 «Устройство и работа» документа ГТЯН.4117711.006РЭ «Системы измерительные АСИС 2020. Руководство по эксплуатации»
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм
Системы измерительные АСИС 2020. Технические условия. ГТЯН.411711.006ТУ
