Счетчики электрической энергии трехфазные многофункциональные КВАНТ СТ3
| Номер в ГРСИ РФ: | 86291-22 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО Завод "Промприбор", г.Владимир |
Счетчики электрической энергии трехфазные многофункциональные КВАНТ СТ3 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в трехфазных четырехпроводных цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 86291-22 | |||||||||||||||||||||
| Действует | по 29.07.2027 | |||||||||||||||||||||
| Наименование | Счетчики электрической энергии трехфазные многофункциональные | |||||||||||||||||||||
| Модель | КВАНТ СТ3 | |||||||||||||||||||||
| Модификации |
КВАНТ CT3.X-W-BRPF GE UInОn, где: КВАНТ CT3 - Наименование счётчика; .X - Модификация счетчиков в зависимости от способа включения, номинального/базового (максимального) тока, номинального напряжения, возможности измерения тока в нейтрали и классов точности согласно таблице 1, представленной в описании типа W - Вариант исполнения: D–Установка на DIN-рейку; W–Установка на щиток; С –установка на опору; B - Наличие реле управления нагрузкой; R - Наличие интерфейса RS-485: R –Один интерфейс; R2 –Два интерфейса; P - Наличие интерфейса PLC: P1 -G3-PLC; P2 -PLC-PRIME; F - Наличие радио интерфейса: Z–ZigBee; F1 –радиоинтерфейс 433 МГц; F2 –радиоинтерфейс 868 МГц; L2 –радиоинтерфейс LoraWAN868 МГц; G - Наличие встроенного GSM/GPRS модема: G –GPRS (3G); G1-GPRS, NB IoT; E - Наличие интерфейса Ethernet; U - Наличие резервного питания; In - Наличие дискретного входа, где n–количество входов; Оn - Наличие дискретного выхода, где n–количество выходов; На испытания представлены: КВАНТ СТ3.01-D-BR КВАНТ СТ3.02-D-R КВАНТ СТ3.01-С КВАНТ СТ3.03-D-R2EUI2O2 КВАНТ СТ3.05-D-R2EUI2O2 КВАНТ СТ3.06-D-R2EUI2O2 |
|||||||||||||||||||||
| Приказы |
№2287 от
24.10.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 19ea88b7-8e8f-6c46-756d-9c69fa80d73d | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ООО Завод «Промприбор», РОССИЯ, 600014, Владимирская обл., г. Владимир, ул. Лакина, д. 8А
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-076-25 Государственная система обеспечения единства измерений Счетчики электрической энергии трехфазные многофункциональные КВАНТ СТ3 Методика поверки
(с 24.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
10 лет
для кл. т. 0,5S
16 лет
для кл. т. 1
10 лет
для кл.т. 0,2S
16 лет
для кл. т. 0,5
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
86291-22: Описание типа
2022-86291-22.pdf
Файл устарел
|
Скачать | 871.1 КБ | |
|
86291-22: Методика поверки
2022-mp86291-22.pdf
Файл устарел
|
Скачать | 5.2 MБ | |
|
86291-22: Методика поверки
МП-458/03-2022
2022-mp86291-22-1.pdf
Файл устарел
|
Скачать | 5.2 MБ | |
|
86291-22: Описание типа
2022-86291-22-1.pdf
|
Скачать | 871.1 КБ | |
|
86291-22: Описание типа
2025-86291-22.pdf
|
Скачать | 1 MБ | |
|
86291-22: Методика поверки
2022-mp86291-22-2.pdf
|
Скачать | 5.2 MБ | |
|
86291-22: Методика поверки
МП-НИЦЭ-076-25
2025-mp86291-22.pdf
|
Скачать | 6 MБ |
Описание типа
Назначение
Счетчики электрической энергии трехфазные многофункциональные КВАНТ СТ3 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в трехфазных четырехпроводных цепях переменного тока частотой 50 Гц.
Описание
Принцип действия счетчиков основан на цифровой обработке входных сигналов напряжения и тока с помощью специализированной микросхемы со встроенными аналогоцифровыми преобразователями (далее - АЦП). Остальные параметры, измеряемые счетчиком, определяются расчетным путем при последующей обработке микроконтроллером измеренных значений тока, напряжения и частоты сети.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым токовводам.
Счетчики могут применяться как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого и технического учета электрической энергии.
Счетчики имеют в своем составе:
- измерительные элементы - датчика тока (шунты или трансформаторы тока) в цепях фаз и нейтрали, в зависимости от исполнения;
- резистивные делители напряжения;
- специализированную измерительную микросхему;
- микроконтроллер;
- энергонезависимую память данных;
- встроенные энергонезависимые часы, обеспечивающие ведение даты и времени с внешней автоматической синхронизацией и коррекцией времени, работающие в составе системы обеспечения единого времени (далее - СОЕВ) или с внешним источником точного времени, а также позволяющие вести учет электрической энергии по не менее 4 тарифным зонам суток;
- оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки;
- оптический порт (по ГОСТ IEC 61107-2011);
- интерфейсы для подключения к автоматизированным информационно-измерительным системам коммерческого и технического учета электрической энергии;
- датчик магнитного поля;
- реле отключения нагрузки, в зависимости от исполнения;
- резервный источник питания для некоторых модификаций счетчика полукосвенного включения.
В составе счетчиков, предназначенных для установки на DIN рейку или на щиток, присутствует жидкокристаллический дисплей (далее - ЖК-дисплей). Счетчики имеют в своем составе индикатор функционирования «Работа», индикаторы наличия каждого из фазных напряжений «!1», «!2», «!3» на ЖК-дисплее и кнопку для ручного переключения режимов индикации «Просмотр».
Счетчики корпусного исполнения С комплектуются индикаторным устройством (выносным дисплеем).
Счетчики, в зависимости от исполнения, могут иметь один или более интерфейсов удаленного доступа.
Счетчики обеспечивают учет:
- количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток.
Глубина хранения значений активной и реактивной электрической энергии с нарастающим итогом суммарно и раздельно по тарифам за сутки, не менее 180 суток.
Глубина хранения значений активной и реактивной электрической энергии (прием, отдача), а также запрограммированных параметров - на начало текущего расчетного периода (на 00 часов 00 минут 00 секунд первых суток, следующих за последним расчетным периодом) и не менее 36 предыдущих программируемых расчетных периодов с циклической перезаписью начиная с самого раннего значения.
Счетчики обеспечивают формирование профиля нагрузки с программируемым временем интегрирования в диапазоне от 1 до 60 минут.
Глубина хранения профиля нагрузки при интервале усреднения 60 минут - 256 суток.
Длительность сохранения в памяти счетчика информации (измерительных данных, параметров настройки, программ) при отключении питания, не менее 20 лет.
Счетчики обеспечивают в режиме реального времени измерение и расчет следующих параметров:
- активной и реактивной электроэнергии в двух направлениях (прием, отдача);
- среднеквадратических значений фазных напряжений переменного тока по каждой фазе;
- линейных напряжений переменного тока;
- среднеквадратических значений силы переменного тока по каждой фазе;
- тока в нулевом проводе (нейтрали);
- активной, реактивной и полной электрической мощности по каждой фазе и суммарной мощности;
- коэффициента электрической мощности по каждой фазе;
- соотношения реактивной и активной электрической мощности по каждой фазе;
- частоту сети переменного тока;
- небаланса фазных токов и тока в нулевом проводе (нейтрали);
- положительного и отрицательного отклонения напряжения по классу S с допусками в части измерения напряжения (ГОСТ 32144-2013, ГОСТ 30804.4.30-2013);
- провалы и кратковременные прерывания напряжений;
- перенапряжения;
- коэффициент несимметрии напряжений по обратной последовательности;
- отклонение частоты.
Учетные данные, измеряемые и рассчитанные параметры сохраняются в памяти, выводятся на дисплей и передаются по интерфейсам.
Наличие в составе счетчиков энергонезависимых часов и календаря обеспечивает:
- ведение даты и времени независимо от наличия напряжения в питающей сети;
- внешнюю ручную и автоматическую, от внешнего источника сигналов точного времени, коррекцию (синхронизацию) даты и времени;
- возможность автоматического переключения на летнее/зимнее время;
- работу в составе СОЕВ.
Счетчики обеспечивают автоматическую регистрацию событий, сопровождающих процессы измерения в журналах событий, в которых фиксируются время и дата наступления событий с возможностью хранения не менее 500 записей совокупно по всем журналам, в том числе фиксируются следующие события:
- дата и время вскрытия клеммной крышки;
- дата и время вскрытия корпуса;
- дата и время вскрытия крышки батарейного отсека;
- дата и время вскрытия крышек отсеков модулей связи;
- дата и время вскрытия крышки отсека блокировки реле управления нагрузкой;
- дата и время последнего перепрограммирования (перепараметрирования);
- дата, время, тип выполненной команды;
- изменение направления перетока мощности;
- отсутствия или низкого напряжения при наличии тока в измерительных цепях с конфигурируемыми порогами;
- дата и время отклонения напряжения в измерительных цепях от заданных пределов;
- отсутствие напряжения либо значение напряжения ниже запрограммированного порога по каждой фазе с фиксацией времени пропадания и восстановления напряжения;
- инверсия фазы или нарушение чередования фаз;
- превышение соотношения величин потребления активной и реактивной мощности;
- небаланс фазных токов и тока в нулевом проводе (опционально);
- превышение заданного предела мощности.
- дата, время и величина воздействия постоянного или переменного магнитного поля со значением модуля вектора магнитной индукции свыше 150 мТл (пиковое значение);
- факт связи с приборами учета, приведшего к изменению параметров конфигурации, режимов функционирования (в том числе, введение полного и (или) частичного ограничения (возобновления) режима потребления электрической энергии (управление нагрузкой) с указанием типа и параметров выполненной команды в том числе выполненного перепрограммирования;
- изменение текущих значений времени и даты при синхронизации с фиксацией в журнале событий времени до и после коррекции или величины коррекции времени, на которую было скорректировано значение;
- дата, время, продолжительность и величина нарушения показателей качества электроэнергии;
- результатов самодиагностики;
- дата и время фиксации данных об аппаратном или программном сбое;
- дата и время попытки доступа с неуспешной идентификацией и (или) аутентификацией;
- дата, время и причина включения и отключения встроенного коммутационного аппарата (с указанием причины);
- дата и время попытки доступа с нарушением правил управления доступом;
- дата и время попытки несанкционированного нарушения целостности программного обеспечения и параметров;
- дата и время модификации встроенного программного обеспечения;
- дата и время изменения (искажения) информации, влияющих на информацию о количестве и иных параметрах электрической энергии;
- перерывы питания с фиксацией времени пропадания и восстановления.
Счетчики по имеющимся интерфейсам обеспечивают возможность организации с использованием протоколов передачи данных передачу показаний, предоставления информации о результатах измерения количества и иных параметров электрической энергии, передачу журналов событий и данных о параметрах настройки, а также удаленного управления прибором учета электрической энергии, не влияющих на результаты выполняемых счетчиком измерений, включая:
- корректировку текущей даты и времени, часового пояса;
- изменение тарифного расписания;
- программирование параметров фиксации индивидуальных параметров качества электроснабжения;
- программирование параметров срабатывания встроенных коммутационных аппаратов (для счетчиков прямого включения);
- изменение паролей доступа к параметрам;
- управление коммутационным аппаратом путем его фиксации в положении «отключено» (для счетчиков прямого включения).
Счетчики обеспечивают предоставление доступа к измеренным значениям и журналам событий со стороны уровня информационно-вычислительного комплекса электроустановки или информационно-вычислительного комплекса автоматизированной системы.
Счетчики, в зависимости от исполнения, могут выступать в качестве инициатора передачи зарегистрированных событий в момент их возникновения на уровень информационновычислительного комплекса электроустановки или информационно-вычислительного комплекса автоматизированной системы, а также выбор их состава в том числе:
- при вскрытии клеммной крышки, корпуса, батарейного отсека;
- при вскрытии клеммной крышки и корпуса;
- воздействии магнитным полем;
- при несанкционированном перепрограммировании (перепараметрировании);
- при несанкционированных коммутациях реле;
- превышении максимального порога мощности;
- при выходе температуры внутри корпуса счетчика за границы допустимого диапазона;
- при отклонении напряжения в измерительных цепях от заданных пределов.
В случае несанкционированного доступа (вскрытие клеммной крышки, вскрытие корпуса (для разборных корпусов) и воздействие постоянным и переменным магнитным полем) счетчики, имеющие реле управления нагрузкой обеспечивают возможность полного и (или) частичного ограничения (возобновления) режима потребления электрической энергии.
Обслуживание счетчиков производится с помощью технологического программного обеспечения (конфигуратор счетчика).
Счетчики выпускаются в модификациях, отличающихся интерфейсами связи, вариантами исполнения корпуса и опциональным функционалом.

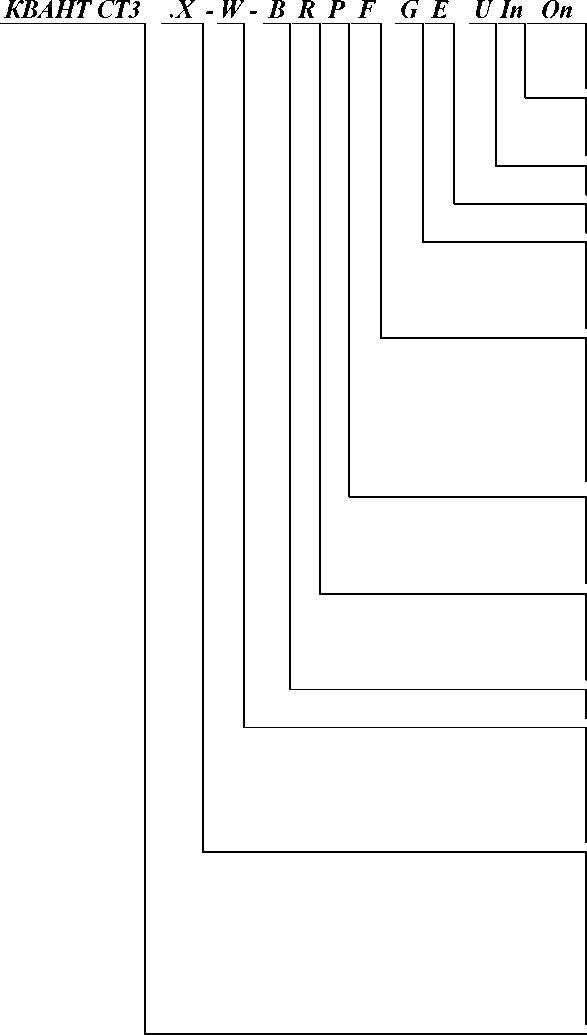

Структура условного обозначения счетчиков:
Наличие дискретного выхода n - количество выходов
Наличие дискретного входа n - количество входов
Наличие резервного питания
Наличие интерфейса Ethernet
Наличие встроенного GSM/GPRS модема: G - GPRS (3G)
G1- GPRS, NB IoT
Наличие радио интерфейса:
Z - ZigBee
F1 - радиоинтерфейс 433 МГц
F2 - радиоинтерфейс 868 МГц
L2 - радиоинтерфейс LoraWAN 868 МГц
Наличие интерфейса PLC:
P1 - G3-PLC
P2 - PLC-PRIME
Наличие интерфейса RS-485:
R - один интерфейс
R2 - два интерфейса
Наличие реле управления нагрузкой
Вариант исполнения корпуса
D - установка на DIN-рейку
W - установка на щиток
С - установка на опору
Модификация счетчиков в зависимости от способа включения, номинального/базового (максимального) тока, номинального напряжения, возможности измерения тока в нейтрали и классов точности согласно таблице 1
Наименование счетчика
Таблица 1 - Модификации счетчиков в зависимости от способа включения,
номинального/базового (максимального) тока, номинального напряжения, возможности измерения тока в нейтрали и классов точности
|
Обозначение модификации |
Способ включения** |
Номинальный/ базовый (максимальный) ток 1ном/б(1макс), А |
Номинальное напряжение иф.ном/Нл.ном, В |
Измерение тока в нейтрали |
Класс точности при измерении активной/реак-тивной электрической энергии |
|
01 |
непосредственное |
5(100) |
3x230/400 |
Есть |
1,0/1,0 |
|
02 |
полукосвенное |
5(10) |
3x230/400 |
Есть |
0,5S/1,0 |
|
03 |
полукосвенное |
5(10) |
3x230/400 |
Есть |
0,5S/1,0 |
|
04 |
косвенное |
5(10) |
3x57,7/100 |
Нет |
0,5S/1,0 |
|
05 |
косвенное |
5(10) |
3x57,7/100 |
Нет |
0,2S/0,5* |
|
06 |
косвенное |
1(2) |
3x57,7/100 |
Нет |
0,2S/0,5* |
|
Примечание: * - класс точности 0,5 при измерении реактивной электрической энергии согласно ТУ 265163-421-75648894-21 (ВЛСТ 421.00.000 ТУ) «Счетчики электрической энергии трехфазные многофункциональные КВАНТ СТ3. Технические условия». * *под указанными способами включения счетчиков понимается: - непосредственное включение - подключение без измерительных трансформаторов; - полукосвенное включение - подключение через измерительные трансформаторы тока; - косвенное включение - подключение через измерительные трансформаторы тока и напряжения. | |||||
При отсутствии опции отсутствует и соответствующий символ в условном обозначении.
Для радио-модулей с внешними антеннами в обозначении счетчика добавляется окончание «-S».
Заводской номер наносится на маркировочную табличку или наклейку любым технологическим способом в виде цифрового или буквенно-цифрового кода.
Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлены на рисунках 1 - 5. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.
Место нанесения за
водского номера
Место нанесения заводского номера
Пломба с нанесением знака поверки
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид счетчиков модификации 01 в корпусе типа W и D с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения знака утверждения типа
Пломба с нанесе
нием знака поверки
Рисунок 2 - Общий вид счетчиков модификации 01 в корпусе типа C с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения за
водского номера
Место нанесения
знака утверждения типа
Пломба с нанесе
нием знака поверки

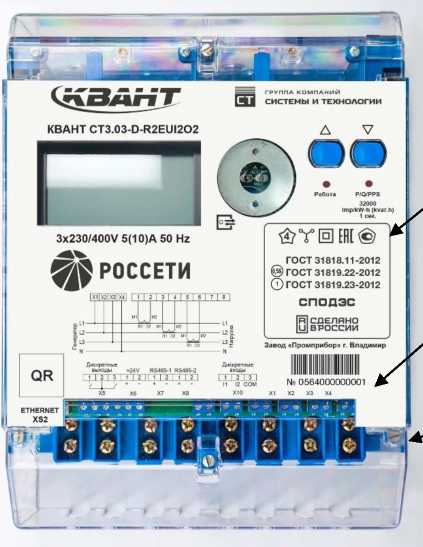

Рисунок 3 - Общий вид счетчиков модификации 02 в корпусе типа W и D с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения
знака утверждения типа
Место нанесения за
водского номера
Пломба с нанесением
знака поверки
Рисунок 4 - Общий вид счетчиков модификаций 03, 04, 05, 06 в корпусе типа D с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

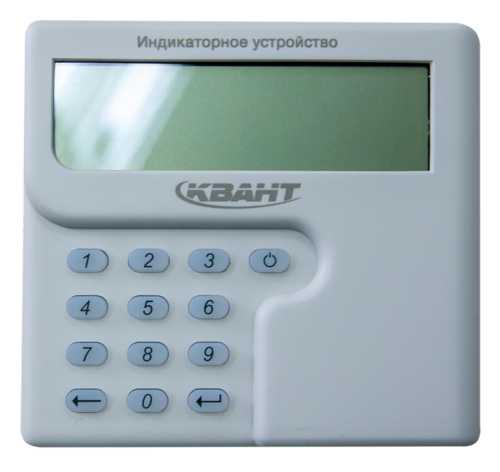

Рисунок 5 - Общий вид индикаторного устройства
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) счетчиков разделено на метрологически значимую и метрологически незначимую части, имеет единую контрольную сумму и записывается в счетчик на стадии производства.
Метрологически значимая часть ПО, калибровочные коэффициенты и измеренные данные защищены протоколом передачи данных и не доступны для изменения без вскрытия счетчиков. Доступ к параметрам и данным со стороны интерфейсов возможен с тремя уровнями доступа (публичный, чтение, конфигуратор) с устанавливаемыми паролями. Предусмотрено использование шифрования паролей и данных.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) для вариантов исполнений |
КВАНТ СТ3.01-D (W) |
КВАНТ СТ3.01-C |
КВАНТ СТ3.02-D (W) |
КВАНТ СТ3.03-D |
КВАНТ СТ3.04-D |
КВАНТ СТ3.05-D |
КВАНТ СТ3.06-D |
|
Идентификационное наименование ПО |
СТ301-D |
СТ301-C |
СТ302-D |
CT303D |
CT304D |
CT305D |
CT306D |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 | ||||||
|
Цифровой идентификатор ПО |
75DC |
89EC |
BC15 |
57B1 |
4A76 |
3127 |
6A51 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC | ||||||
Технические характеристики
аблица 3 - Метрологические характеристики
|
Характеристика |
Значение |
|
Номинальное фазное/линейное напряжение Uф.ном/ Uл.ном, В |
3x57,7/100 3x230/400 |
|
Установленный рабочий диапазон напряжения, В |
от 0,7- Uномдо 1,3- Uном |
|
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока Uф.ном, В |
от 0,7 • Uф.ном до 1,3' Uф.ном |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного напряжения переменного тока, % |
±0,5 |
|
Базовый ток для счетчиков непосредственного включения Iб, А |
5 |
|
Номинальный ток для счетчиков косвенного и полу-косвенного включения Iном, А |
1; 5 |
|
Максимальный ток для счетчиков непосредственного включения Iмакс, А |
100 |
|
Максимальный ток для счетчиков косвенного и по-лукосвенного включения Iмакс, А |
2; 10 |
|
Номинальная частота сети переменного тока, Гц |
50 |
|
Диапазон измерений частоты переменного тока .f, Гц |
от 47,5 до 52,5 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Г ц |
±0,05 |
|
Диапазон измерений среднеквадратических значений силы переменного тока в фазе 1ф и нейтрали 1н , А: - для счетчиков непосредственного включения - для счетчиков косвенного и полукосвенного включения |
от 0,05-1б до Iмакс от 0,01' Iном до Iмакс |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока в фазе и нейтрали, %: - для счетчиков непосредственного включения - для счетчиков косвенного и полукосвенного включения |
±1,0 ±0,5 |
|
Класс точности счетчиков при измерении активной электрической энергии: - для счетчиков непосредственного включения по ГОСТ 31819.21-2012 - для счетчиков полукосвенного включения по ГОСТ 31819.22-2012 - для счетчиков косвенного включения по ГОСТ 31819.22-2012 |
1 0,5S 0,2S; 0,5S |
|
Класс точности счетчиков при измерении реактивной электрической энергии: - для счетчиков непосредственного, полукосвенного включения по ГОСТ 31819.23-2012 - для счетчиков косвенного включения |
1 0,5* |
|
Характеристика |
Значение |
|
Пределы допускаемой абсолютной погрешности хода часов при температуре окружающей среды от -40 °С до +70 °С, с/сут |
±0,5 |
|
Пределы допускаемой относительной погрешности измерений активной электрической мощности для счетчиков непосредственного включения класса точности 1 по ГОСТ 31819.21-2012 при симметрической нагрузке и номинальном напряжении, % |
±1,5 для 0,05^Iб < I< 0,1-1б, cos ф = 1; 0,1-1б < I < 0,2-1б, cos ф = 0,5 (при индуктивной нагрузке), 0,8 (при емкостной нагрузке); ±1,0 для 0,1-1б < I < Iмакс, cos ф = 1; 0,2-1б < I < Iмакс, cos ф = 0,5 (при индуктивной нагрузке), 0,8 (при емкостной нагрузке) |
|
Пределы допускаемой относительной погрешности измерений активной электрической мощности для счетчиков включения через трансформаторы тока класса точности 0,5S по ГОСТ 31819.22-2012 при симметрической нагрузке и номинальном напряжении, % |
±1,0 для 0,01*Iном < I < 0,05*1ном, cos ф = 1; 0,02*1ном < I < 0,1* Iном, cos ф = 0,5 (при индуктивной нагрузке), 0,8 (при емкостной нагрузке); ±0,6 для 0,1’Iном < I < Iмакс, cos ф = 0,5 (при индуктивной нагрузке), 0,8 (при емкостной нагрузке); ±0,5 для 0,05’Iном < I < Iмакс, cos ф = 1 |
|
Пределы допускаемой относительной погрешности измерений активной электрической мощности для счетчиков включения через трансформаторы тока класса точности 0,2S по ГОСТ 31819.22-2012 при симметрической нагрузке и номинальном напряжении, % |
±0,4 для 0,01-1ном < I < 0,05-1ном, cos ф = 1; ±0,5 для 0,02*Iном < I < 0,1*Iном, cos ф = 0,5 (при индуктивной нагрузке), 0,8 (при емкостной нагрузке); ±0,3 для 0,1’Iном < I < Iмакс, cos ф = 0,5 (при индуктивной нагрузке), 0,8 (при емкостной нагрузке); ±0,2 для 0,05’Iном < I < Iмакс, cos ф = 1 |
|
Пределы допускаемой относительной погрешности измерений активной электрической мощности для счетчиков непосредственного включения класса точности 1 по ГОСТ 31819.21-2012 при однофазной нагрузке и номинальном напряжении, % |
±2,0 для 0,1-1б < I < Iмакс, cos ф = 1; 0,2*Iб < I < Iмакс, cos ф = 0,5 (при индуктивной нагрузке) |
|
Характеристика |
Значение |
|
Пределы допускаемой относительной погрешности измерений активной электрической мощности для счетчиков включения через трансформаторы тока класса точности 0,5S по ГОСТ 31819.22-2012 при однофазной нагрузке и номинальном напряжении, % |
±0,6 для 0,05’Iном < I < Iмакс, cos ф = 1; ±1,0 для 0,1'Iном < I < Iмакс, cos ф = 0,5 (при индуктивной нагрузке) |
|
Пределы допускаемой относительной погрешности измерений активной электрической мощности для счетчиков включения через трансформаторы тока класса точности 0,2S по ГОСТ 31819.22-2012 при однофазной нагрузке и номинальном напряжении, % |
±0,3 для 0,05’Iном < I < Iмакс, cos ф = 1; ±0,4 для 0,1’Iном < I < Iмакс, cos ф = 0,5 (при индуктивной нагрузке) |
|
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности для счетчиков непосредственного включения класса точности 1 по ГОСТ 31819.23-2012 при симметрической нагрузке и номинальном напряжении, % |
±1,5 для 0,05-1б < I < 0,1-1б, sin ф = 1; 0,1-1б < I < 0,2-1б, sin ф = 0,5 (при индуктивной или емкостной нагрузке); 0,2-1б < I < Iмакс, sin ф = 0,25 (при индуктивной или емкостной нагрузке); ±1,0 для 0,1-1б < I < Iмакс, sin ф = 1); 0,2-1б < I < Iмакс, sin ф = 0,5 (при индуктивной или емкостной нагрузке) |
|
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности для счетчиков включения через трансформаторы тока класса точности 1 по ГОСТ 31819.23-2012 при симметрической нагрузке и номинальном напряжении, % |
±1,5 для 0,02*1ном < I < 0,05*1ном, sin ф = 1; 0,05-1ном < I < 0,1-1ном, sin ф = 0,5 (при индуктивной или емкостной нагрузке); 0,1’Iном < I < Iмакс, sin ф = 0,25 (при индуктивной или емкостной нагрузке); ±1,0 для 0,05’Iном < I < Iмакс, sin ф = 1; 0,1’Iном < I < Iмакс, sin ф = 0,5 (при индуктивной или емкостной нагрузке) |
|
Характеристика |
Значение |
|
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности для счетчиков косвенного включения класса точности 0,5 при симметрической нагрузке и номинальном напряжении, % |
±0,75 для 0,02*1ном < I < 0,05*1ном, sin ф = 1; 0,05- Iном < I < 0,1- Iном, sin ф = 0,5 (при индуктивной или емкостной нагрузке); 0,1'Iном < I < Iмакс, sin ф = 0,25 (при индуктивной или емкостной нагрузке); ±0,5 для 0,05’Iном < I < Iмакс, sin ф = 1; 0,1’Iном < I < Iмакс, sin ф = 0,5 (при индуктивной или емкостной нагрузке) |
|
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности для счетчиков непосредственного включения класса точности 1 по ГОСТ 31819.23-2012 при однофазной нагрузке и номинальном напряжении, % |
±1,5 для 0,1-1б < I < Iмакс, sin ф = 1; 0,2-1б < I < Iмакс, sin ф = 0,5 (при индуктивной или емкостной нагрузке) |
|
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности для счетчиков включения через трансформаторы тока класса точности 1 по ГОСТ 31819.23-2012 при однофазной нагрузке и номинальном напряжении, % |
±1,5 для 0,05’Iном < I < Iмакс, sin ф = 1; 0,1’Iном < I < Iмакс, sin ф = 0,5 (при индуктивной или емкостной нагрузке) |
|
Пределы допускаемой относительной погрешности измерений реактивной электрической мощности для счетчиков косвенного включения класса точности 0,5 при однофазной нагрузке и номинальном напряжении, % |
±0,75 для 0,05’Iном < I < Iмакс, sin ф = 1; 0,1’Iном < I < Iмакс, sin ф = 0,5 (при индуктивной или емкостной нагрузке) |
|
Диапазон измерений коэффициента электрической мощности прямого и обратного направления cos ф |
от 0,5 инд. до 0,5 емк. |
|
Пределы допускаемой относительной погрешности измерений коэффициента электрической мощности cos ф, %: - для счетчиков непосредственного включения - для счетчиков косвенного и полукосвенного включения |
±3,0 ±2,5 |
|
Характеристика |
Значение |
|
Диапазон измерений соотношения реактивной и активной электрической мощности (коэффициента реактивной электрической мощности (tg ф)) при 0,1'Iном (0,2'Iб) — I — Iмакс: - при индуктивном характере нагрузки (прямое и обратное направление) - при емкостном характере нагрузки (прямое и обратное направление) |
от 0,26 до 1,74 от -0,75 до -0,26 |
|
Пределы допускаемой относительной погрешности измерений соотношения реактивной и активной электрической мощности (коэффициента реактивной электрической мощности tg ф), %: - для счетчиков непосредственного включения - для счетчиков косвенного и полукосвенного включения |
±3,0 ±2,5 |
|
Диапазон измерений положительного отклонения напряжения 6 U(+), % |
от 0 до 30 |
|
Пределы допускаемой абсолютной погрешности измерений положительного отклонения напряжения, 6U(+), % |
±0,5 |
|
Диапазон измерений отрицательного отклонения напряжения 6U(-), % |
от 0 до 30 |
|
Пределы допускаемой абсолютной погрешности измерений отрицательного отклонения напряжения, 6U(-), % |
±0,5 |
|
Стартовый ток (чувствительность), А, не более: - для активной электрической энергии по ГОСТ 31819.21-2012 для счетчиков класса точности 1 непосредственного включения - для активной электрической энергии по ГОСТ 31819.22-2012 для счетчиков класса точности 0,2S; 0,5S косвенного и полукосвенного включения - для реактивной электрической энергии по ГОСТ 31819.23-2012 для счетчиков непосредственного включения класса точности 1 - для реактивной электрической энергии по ГОСТ 31819.23-2012 для счетчиков класса точности 1 косвенного и полукосвенного включения - для реактивной электрической энергии для счетчиков класса точности 0,5 косвенного включения |
0,004^ Iб 0,001-1ном 0,004^ Iб 0,002^ Iном 0,001-1ном |
|
Постоянная счетчика по активной электрической энергии, имп/(кВт^ч) - для счетчиков непосредственного включения - для счетчиков косвенного и полукосвенного включения |
16000 32000 |
|
Характеристика |
Значение |
|
Постоянная счетчика по реактивной электрической энергии, имп/(квар^ч) - для счетчиков непосредственного включения - для счетчиков косвенного и полукосвенного включения |
16000 32000 |
|
Примечание - * - Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии приведены в таблицах 4, 5. Пределы допускаемых относительных дополнительных погрешностей измерений реактивной электрической энергии, вызываемых влияющими величинами, приведены в таблицах 6 -16. | |
Таблица 4 - Пределы допускаемой относительной основной погрешности измерений
реактивной электрической энергии для счетчиков класса точности 0,5 при симметричной нагрузке и номинальном напряжении_________________________________________________
|
Значение тока, А |
Коэффициент sin ф (при индуктивной или емкостной нагрузке) |
Пределы допускаемых относительной основной погрешности, % |
|
0,02- 1ном < I < 0,05- 1ном |
1 |
±0,75 |
|
0,05^ Ihom < I < 1макс |
1 |
±0,50 |
|
0,05' Ihom < I < 0,10- Ihom |
0,5 |
±0,75 |
|
0,10^ 1ном < I < Гмакс |
0,5 |
±0,50 |
|
0,10^Ihom < I < !.макс |
0,25 |
±0,75 |
Таблица 5 - Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии для счетчиков класса точности 0,5 при однофазной нагрузке и номинальном напряжении
|
Значение тока, А |
Коэффициент sin ф (при индуктивной или емкостной нагрузке) |
Пределы допускаемых относительной основной погрешности, % |
|
0,05'Ihom < I < Imokc |
1 |
±0,75 |
|
0,10 • Ihom < I < !.макс |
0,5 |
±0,75 |
Таблица 6 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии, вызванной изменением напряжения электропитания ±10 % для счетчиков класса точности 0,5
|
Значение тока, А |
Коэффициент sin ф (при индуктивной или емкостной нагрузке) |
Пределы допускаемой относительной дополнительной погрешности, % |
|
0,02 • Ihom < I < Imk |
1 |
±0,35 |
|
0,05 • Ihom < I < Iмакс |
0,5 |
±0,5 |
|
Примечание - Для диапазонов напряжения от минус 20 % до минус 10 % и от плюс 10 % до плюс 15 % пределы дополнительной погрешности, выраженной в процентах, могут в три раза превышать значения, приведенные в настоящей таблице. При напряжении ниже 0,8 погрешность счетчика может меняться в пределах от плюс 10 % до минус 100 %. | ||
Таблица 7 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии, вызванной изменением частоты электропитания ±2 % для счетчиков класса точности 0,5
|
Значение тока, А |
Коэффициент sin ф (при индуктивной или емкостной нагрузке) |
Пределы допускаемой относительной дополнительной погрешности, % |
|
0,02 • 1ном < I < 1макс |
1 |
±0,75 |
|
0,05 • 1ном < I < 1макс |
0,5 |
±0,75 |
Таблица 8 - Изменение погрешности, вызываемое самонагревом при измерении реактивной энергии для счетчиков класса точности 0,5
|
Коэффициент sin ф (при индуктивной или емкостной нагрузке) |
Пределы изменения погрешности, % |
|
1,0 |
±0,35 |
|
0,5 |
±0,50 |
Счетчики класса точности 0,5 по реактивной электрической энергии должны выдерживать кратковременные перегрузки входным током, превышающим в 20 раз 1макс, в течение 0,5 с при номинальной частоте, при этом изменение погрешности при измерении реактивной энергии не должно превышать ±0,25 %.
Таблица 9 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии, вызванной воздействием постоянной магнитной индукции внешнего происхождения для счетчиков класса точности 0,5
|
Значение тока, А |
Коэффициент sin ф (при индуктивной или емкостной нагрузке) |
Пределы допускаемой относительной дополнительной погрешности, % |
|
1ном |
1 |
±1,0 |
Таблица 10 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии, вызванной воздействием магнитной индукции внешнего происхождения 0,5 мТл для счетчиков класса точности 0,5_________________________________
|
Значение тока, А |
Коэффициент sin ф (при индуктивной или емкостной нагрузке) |
Пределы допускаемой относительной дополнительной погрешности, % |
|
1ном |
1 |
±1,0 |
Таблица 11 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии, вызванной воздействием радиочастотных электромагнитных полей для счетчиков класса точности 0,5
|
Значение тока, А |
Коэффициент sin ф (при индуктивной или емкостной нагрузке) |
Пределы допускаемой относительной дополнительной погрешности, % |
|
IHOM |
1 |
±1,0 |
Таблица 12 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии, вызванной воздействием кондуктивных помех, наводимых радиочастотными полями для счетчиков класса точности 0,5
|
Значение тока, А |
Коэффициент sin ф (при индуктивной или емкостной нагрузке) |
Пределы допускаемой относительной дополнительной погрешности, % |
|
1ном |
1 |
±1,0 |
Таблица 13 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии, вызванной воздействием наносекундных импульсных помех для счетчиков класса точности 0,5
|
Значение тока, А |
Коэффициент sin ф (при индуктивной или емкостной нагрузке) |
Пределы допускаемой относительной дополнительной погрешности, % |
|
1ном |
1 |
±2,0 |
Таблица 14 - Средний температурный коэффициент при измерении реактивной электрической энергии для счетчиков класса точности 0,5
|
Значение тока, А |
Коэффициент sin ф (при индуктивной или емкостной нагрузке) |
Средний температурный коэффициент, %/К, не более |
|
0,05 • 1ном < I < 1макс |
1,0 |
±0,025 |
|
0,10 • 1ном < I < 1макс |
0,5 |
±0,035 |
Таблица 15 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии, вызванной воздействием колебательных затухающих помех для счетчиков класса точности 0,5
|
Значение тока, А |
Коэффициент sin ф (при индуктивной или емкостной нагрузке) |
Пределы допускаемой относительной дополнительной погрешности, % |
|
1ном |
1 |
±1,0 |
Таблица 16 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии, вызванной функционированием вспомогательных частей для счетчиков класса точности 0,5
|
Значение тока, А |
Коэффициент sin ф (при индуктивной или емкостной нагрузке) |
Пределы допускаемой относительной дополнительной погрешности, % |
|
0,05- 1ном |
1 |
±0,25 |
аблица 17 - Технические характеристики
|
Характеристика |
Значение |
|
Полная мощность, потребляемая каждой цепью тока (при базовом (номинальном) токе, нормальной температуре и номинальной частоте), ВА, не более |
0,3 |
|
Активная (полная) мощность, потребляемая каждой цепью напряжения (без учета модулей связи), ВА (Вт), не более |
10 (2) |
|
Характеристика |
Значение |
|
Количество десятичных знаков отсчетного устройства, не менее |
8 |
|
Разрешающая способность счетного механизма отсчетного устройства, кВт^ч, не менее |
0,01 |
|
Число тарифов, не менее |
4 |
|
Число тарифных временных зон, не менее |
12 |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 |
1 |
|
Степень защиты от пыли и влаги по ГОСТ 14254-2015: - для исполнения корпуса D - для исполнения корпуса W - для исполнения корпуса C |
IP51 IP51 IP54 |
|
Максимальный ток реле при выполнении операции отключения/включения, А, не менее |
1,1' Iмакс |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - для исполнения корпуса D счетчиков модификаций 01 и 02 - для исполнения корпуса C счетчиков модификации 01 - для исполнения корпуса D счетчиков модификаций 03, 04, 05 и 06 |
225x210x75 236x255x122 244x168x73 |
|
Масса, кг, не более |
2,5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, при температуре окружающей среды +20 °С, % - атмосферное давление, кПа |
от -40 до +70 не более 98 от 70,0 до 106,7 |
|
Срок службы встроенной батареи, лет, не менее |
16 |
Таблица 18 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Средняя наработка на отказ, ч |
320000 |
Знак утверждения типа
наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 19 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|

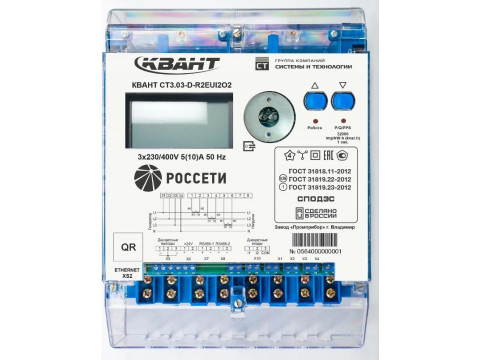

Счетчик электрической энергии трехфазный многофункциональный КВАНТ СТ3 1) |
ВЛСТ 421.00.000 |
1 шт. |
|
Формуляр 2) |
ВЛСТ 421.00.000 ФО |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Руководство по эксплуатации 3) |
ВЛСТ 421.00.000 РЭ или ВЛСТ 426.00.000 РЭ |
1 шт. |
|
Руководство оператора 3) |
ВЛСТ 421.00.000 РО |
1 шт. |
|
Индикаторное устройство 4) |
— |
1 шт. |
|
Кронштейн для крепления на опоре ЛЭП 4) |
— |
1 шт. |
|
Упаковка 5) |
— |
1 шт. |
|
Конфигурационное программное обеспечение 6) |
— |
1 шт. |
|
Примечания: 1) -Модификация соответствует заказу. 2) - Поставляется в бумажном виде. 3) - Поставляется в электронном виде. Размещено на сайте http://www.sicon.ru/prod/docs/. 4) - Поставляется только со счетчиками в корпусных исполнениях «С». 5) - Поставляется в потребительской таре. 6) -Размещено на сайте http://www.sicon.ru/prod/po/. | ||
Сведения о методах измерений
приведены в разделе 1.4 «Устройство и работа» документов ВЛСТ 421.00.000 РЭ «Счетчики электрической энергии трехфазные многофункциональные КВАНТ СТ3. Руководство по эксплуатации» и ВЛСТ 426.00.000 РЭ «Счетчики электрической энергии трехфазные многофункциональные КВАНТ СТ3.03, КВАНТ СТ3.04, КВАНТ СТ3.05, КВАНТ СТ3.06. Руководство по эксплуатации».
Нормативные документы
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»
ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»
ГОСТ IEC 61000-4-30-2017 «Электромагнитная совместимость (ЭМС). Часть 4-30. Методы испытаний и измерений. Методы измерений качества электрической энергии»
ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»
Приказ Росстандарта от 23.07.2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» п. 6.12, п. 6.13
ТУ 265163-421-75648894-21 (ВЛСТ 421.00.000 ТУ) «Счетчики электрической энергии трехфазные многофункциональные КВАНТ СТ3. Технические условия»
Другие Счетчики электроэнергии
