Рабочие эталоны единиц длины и ослабления в световоде РЭДО-М
| Номер в ГРСИ РФ: | 86296-22 |
|---|---|
| Производитель / заявитель: | ФГУП "ВНИИОФИ", г.Москва |
Рабочие эталоны единиц длины и ослабления в световоде РЭДО-М (далее - эталоны) предназначены для воспроизведения, хранения и передачи единицы длины и ослабления в световоде при поверке и калибровке оптических рефлектометров.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 86296-22 |
| Наименование | Рабочие эталоны единиц длины и ослабления в световоде |
| Модель | РЭДО-М |
| Срок свидетельства (Или заводской номер) | 29.07.2027 |
Производитель / Заявитель
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 11 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 11 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 86296-22: Описание типа СИ | Скачать | 316 КБ | |
| 86296-22: Методика поверки | Скачать | 9.1 MБ |
Описание типа
Назначение
Рабочие эталоны единиц длины и ослабления в световоде РЭДО-М (далее - эталоны) предназначены для воспроизведения, хранения и передачи единицы длины и ослабления в световоде при поверке и калибровке оптических рефлектометров.
Описание
Принцип действия эталонов основан на формировании оптических импульсов с заданными значениями длительности и задержки по отношению к импульсу, генерируемому оптическим рефлектометром. При этом амплитуда импульсов регулируется с помощью встроенных аттенюаторов, а ее изменение регистрируется измерительным оптическим приемником. В ответ на каждый импульс, пришедший от поверяемого оптического рефлектометра, генератор оптический из состава эталона (далее - генератор) выдает импульс с заданной задержкой и амплитудой, который принимается рефлектометром и отображается на его экране. Величины задержек и длительностей импульсов задаются в управляющей программе генератора. Генератор работает в режимах воспроизведения значений длины оптического волокна (результат пересчета значений временных интервалов между генерируемыми оптическими импульсами) и воспроизведения уровней ослабления. Поверяемый оптический рефлектометр соединяется с генератором при помощи одномодового оптического соединительного кабеля оконцованного разъемами FC/UPC - FC/APC, входящего в комплект поставки эталона. Проверка динамического диапазона оптического рефлектометра производится путем определения диапазона от максимума до уровня шумов на получаемой рефлектограмме при подключении к рефлектометру оптического волокна.
В состав эталона входит:
- генератор оптический модели ГР-1/х, где символ «х» принимает значение от «1» до «7» в зависимости от количества рабочих длин волн;
- катушка с одномодовым оптическим волокном (9/125 мкм) длиной 25 км;
- катушка с многомодовым оптическим волокном (50/125 мкм) длиной 8 км;
- персональный компьютер - ноутбук.
Конструктивно генератор выполнен в прямоугольном металлическом корпусе настольно-переносного типа, а одномодовое и многомодовое оптическое волокно намотаны на стандартные катушки и оконцованы разъемами FC.
Управление работой генератора осуществляется с помощью персонального компьютера, подключаемого через порт USB с помощью интерфейсного кабеля, входящего в комплект поставки.
Заводской номер эталона, состоящий из цифр, наносится печатным способом на наклейку на заднюю панель генератора, входящего в состав эталона, и указывается в паспорте на эталон.
По заявлению владельца эталона или лица, представившего его на поверку, на переднюю панель генератора наносится знак поверки.
Ограничение доступа к местам настройки (регулировки) средства измерений, осуществляется путем пломбировки в области крепежных винтов корпуса на передней панели генератора.
Общий вид эталона, схема пломбировки от несанкционированного доступа, обозначения мест нанесения маркировки представлены на рисунках 1 и 2.
Место пломбирования
Место нанесения знака поверки

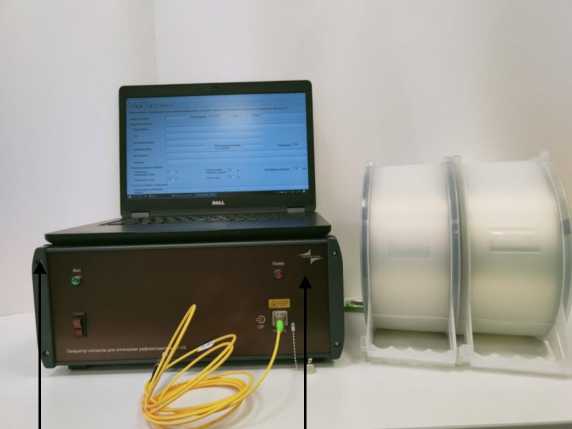

Рисунок 1 - Общий вид эталона, схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки
Место нанесения заводского номера

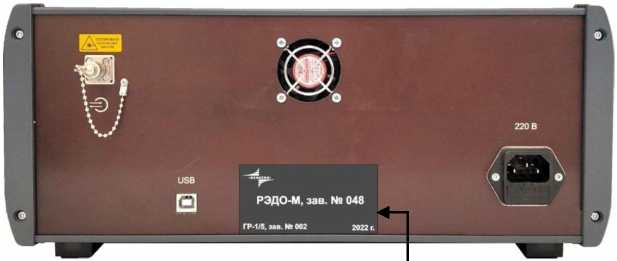

Рисунок 2 - Обозначение места нанесения заводского номера
Программное обеспечение
Программное обеспечение «OptiGen» (далее - ПО), входящее в состав эталона, выполняет функции установки параметров измерений, сбора и отображения измерительной информации в цифровом виде на экране ПК. ПО разделено на метрологически значимую часть, которая записана в памяти микроконтроллера генератора и интерфейсную часть, которая запускается на ПК и служит для отображения, обработки и сохранения результатов измерений. Метрологически значимая часть ПО защищена от несанкционированного доступа путем пломбирования в области крепежных винтов корпуса генератора.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OptiGen |
|
Номер версии (идентификационный номер) ПО |
1.0 и выше |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики эталона
|
Наименование характеристики |
Значение |
|
Рабочие длины волн оптического излучения (фиксированные в диапазоне)1), нм |
от 830 до 1670 |
|
Диапазон воспроизведения длины (расстояния), м |
от 60 до 600000 |
|
Пределы допускаемой абсолютной погрешности воспроизведения длины (расстояния), м |
±(0,1+3-10’6-L) 2) |
|
Диапазон измерений ослабления оптического излучения, дБ |
от 0,5 до 25,0 |
|
Пределы допускаемой абсолютной погрешности измерений ослабления оптического излучения, дБ |
±0,015-А 3) |
|
Длительность зондирующих импульсов, м - при проверке шкалы длины (расстояния) - при проверке шкалы ослабления |
30±3; 100±10, 300±30, 1000±100, 3000±300 200±20, 600±60, 1000±100, 2000±200, 5000±500 |
|
1) количество рабочих длин волн и их номинальные значения определяются при заказе эталона, в пределах установленного диапазона, отклонение от номинальных значений рабочих длин волн не более ±20 нм; 2) где L- значение воспроизводимой длины, м; 3) где А-измеряемое ослабление, дБ. | |
Таблица 3 - Основные технические характеристики эталона
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В; |
от 198 до 242 |
|
- частота переменного тока, Гц |
от 49,5до 50,5 |
|
Габаритные размеры, мм, не более - генератор оптический ГР-1/х (длинахширинахвысота) |
350x250x145 |
|
- катушка с одномодовым оптическим волокном (диаметр хвысота) |
250x110 |
|
- катушка с многомодовым оптическим волокном (диаметр хвысота) |
250x110 |
|
Масса, кг, не более - генератор оптический ГР-1/х |
4,0 |
|
- катушка с одномодовым оптическим волокном |
2,5 |
|
- катушка с многомодовым оптическим волокном |
1,5 |
|
Условия эксплуатации: Диапазон температур окружающей среды, оС |
от +15 до +25 |
|
Относительная влажность воздуха при 20о С, %, не более |
80 |
|
Диапазон атмосферного давления, кПа |
от 84,0 до 106,7 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации эталона печатным способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Рабочий эталон единиц длины и ослабления в световоде: Генератор оптический Катушка с одномодовым оптическим волокном Катушка с многомодовым оптическим волокном |
РЭДО-М ГР-1/х* - - |
- 1 шт. 1 шт. |
|
Кабель оптический соединительный |
- |
1 шт. |
|
Персональный компьютер - ноутбук |
- |
1 шт. |
|
Кабель для соединения с персональным компьютером |
- |
1 шт. |
|
Блок питания персонального компьютера |
- |
1 шт. |
|
Сетевой шнур |
- |
1 шт. |
|
Программное обеспечение на носителе информации |
OptiGen |
1 шт. |
|
Кейс |
- |
3 шт. |
|
Руководство по эксплуатации |
КВФШ.2011 19.050 РЭ |
1 экз. |
|
Паспорт |
КВФШ.2011 19.050 ПС |
1 экз. |
|
* количество и номер модели определяются при заказе | ||
Сведения о методах измерений
приведены в эксплуатационном документе (раздел 7 «Работа на рабочем эталоне и проведение измерений» Руководства по эксплуатации).
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 5 декабря 2019 г. № 2862 «Об утверждении государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации»;
Технические условия КВФШ.201119.050 ТУ.
