Расходомеры-счетчики турбинные СТРИЖ
| Номер в ГРСИ РФ: | 86650-22 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "Новое Качество" (ООО "НоК"), г. Новокуйбышевск, Самарская обл. |
Расходомеры-счетчики турбинные СТРИЖ (далее по тексту - расходомеры) предназначены для измерений и преобразований объемного расхода и объема жидкости в сигналы силы постоянного тока и частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 86650-22 |
| Действует | по 01.09.2027 |
| Наименование | Расходомеры-счетчики турбинные |
| Модель | СТРИЖ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c57f34ec-772b-e98a-ed9b-cb8f3c9da0f6 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Новое Качество" (ООО "НоК"), г. Новокуйбышевск, Самарская обл.
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 120 (98%) |
| Неуспешных поверок (СИ непригодно) | 2 (2 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
86650-22: Описание типа
2024-86650-22.pdf
|
Скачать | 707.7 КБ | |
|
86650-22: Методика поверки
2024-mp86650-22.pdf
|
Скачать | 552.6 КБ |
Описание типа
Назначение
Расходомеры-счетчики турбинные СТРИЖ (далее по тексту - расходомеры) предназначены для измерений объема жидкости в потоке и объемного расхода жидкости.
Описание
Принцип действия расходомеров основан на преобразовании движения измеряемой среды, протекающей через внутреннюю полость расходомера, во вращательное движение ротора, скорость вращения которого пропорциональна объемному расходу, а количество оборотов пройденному объему измеряемой среды, протекающей через полость расходомера, после чего значения объемного расхода и объема пройденного через полость расходомера преобразовываются в электрический сигнал в магнитоиндукционном датчике. Преобразование электрического сигнала основано на явлении возникновения переменной ЭДС самоиндукции в катушке индуктивности, находящейся в постоянном магнитном поле, при изменении магнитной индукции этого поля при прохождении лопатки ротора у торца сердечника катушки. Торец сердечника катушки расположен с минимально возможным магнитным зазором по отношению к наружному диаметру ротора. Изменение магнитного поля происходит при пересечении его силовых линий лопатками ротора, изготовленными из стали с высокой магнитной проницаемостью или наличием миниатюрных постоянных магнитов если лопатка ротора изготовлена из неметаллического (композитного) материала.
Расходомеры состоят из следующих основных узлов:
- измерительный участок (далее по тексту - ИУ);
- магнитоиндукционный датчик (далее по тексту - МИД);
- вторичная аппаратура (далее по тексту - ВА).
ИУ представляет собой герметичный цилиндрический полый корпус (участок трубопровода) с фланцевыми соединениями, в проточной части которого установлены ротор из ферромагнитного материала или немагнитного материала с заключенным в каждую лопасть постоянным магнитом, статор.
МИД представляет собой устройство преобразований, размещенное в металлическом корпусе врезаемое вверху ИУ и обеспечивает преобразование частоты вращения ротора в последовательность электрических импульсов, частота следования которых пропорциональна частоте вращения ротора и включает в себя бесконтактный датчик изменения магнитного поля, предварительный усилитель сигналов, выходной формирователь импульсного сигнала.
В качестве вторичной аппаратуры может выступать любое внешнее устройство обработки информации, где измеренные значения преобразуются в значения объемного расхода и объема жидкости.
Расходомеры выпускаются в двух исполнениях: СЖ и СЖ ПНФ, отличающихся конструктивным исполнением.
Пример условного обозначения и расшифровка приведены в таблицах 1-2.
Таблица 1 - Пример условного обозначения
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 | |
|
СЖ |
100 |
Е |
4,0 |
СК |
МИД04 |
ВА-0 |
i |
±1,0 |
Таблица 2 - Расшифровка условного обозначения
|
№ п/п |
Значение |
|
1 |
Краткое наименование изделия (исполнение изделия: СЖ или СЖ ПНФ) |
|
2 |
Диаметр номинальный DN ИУ, мм: 20; 25; 32БК; 32; 40; 50; 80; 100; 125; 150; 200. |
|
3 |
Уплотнительная поверхность фланцев по ГОСТ 33259-2015: E - Исполнение фланца с выступом (под впадину); J - Исполнение под прокладку овального сечения. |
|
4 |
Давление номинальное, МПа: 2,5; 4,0; 6,3 |
|
5 |
Материал крыльчатки ротора: СК - сталь коррозионностойкая; К - композитный материал. |
|
6 |
Тип применяемого МИД: МИД00 - стандартно комплектуемый МИД без усилителя (недопустимо с кодом ВА0);МИД02 - стандартно комплектуемый МИД с усилителем и двухпроводной схемой подключения к специализированным вычислителям или частотным входам ПЛК; МИД04 - стандартно комплектуемый МИД с усилителем и четырехпроводной схемой подключения к специализированным вычислителям или частотным входам ПЛК. |
|
7 |
Наличие вторичной аппаратуры: ВА0 - нет вторичной аппаратуры; ВА1 - вторичная аппаратура ИМ2300 поставляется по отдельному опросному листупроизводства ОКБ «Маяк» ПГНИУ (только с кодом МИД04); ВА2 - вторичная аппаратура шкафного исполнения на DIN-рейку; ИМ2300DIN-1F-3-42 (только с кодом МИД04); ВАЗ - вторичная аппаратура интегрированного исполнения ИМ2300ИРР- 1F-S (толькос кодом МИД00); ВА4 - вторичная аппаратура выносного исполнения И\12300ИРР-1Р-,8 (только с кодом МИД00); ВА5 - вторичная аппаратура И\123С)С)ВАТ-1Р интегрированного исполнения савтономным питанием (только с кодом МИД00 и кодом i). |
|
8 |
Вид взрывозащиты МИД (при отсутствии кода вид взрывозащиты «взрывонепроницаемая оболочка»): d - взрывозащита вида «взрывонепроницаемая оболочка»* i - взрывозащита вида «искробезопасная электрическая цепь» (только для кодов МИД02, МИД04 и ВА5). |
|
9 |
Пределы допускаемой относительной погрешности, %: ±0,1; ±0,15; ±0,5; ±1,0; ±1,5; ±2,5; ±5,0. |
|
10 |
- опция расширенный диапазон расходов (диапазон расхода 1:20) |
|
П р и м е ч а н и е:*Для кода ВА5 код «d» недопустим. | |

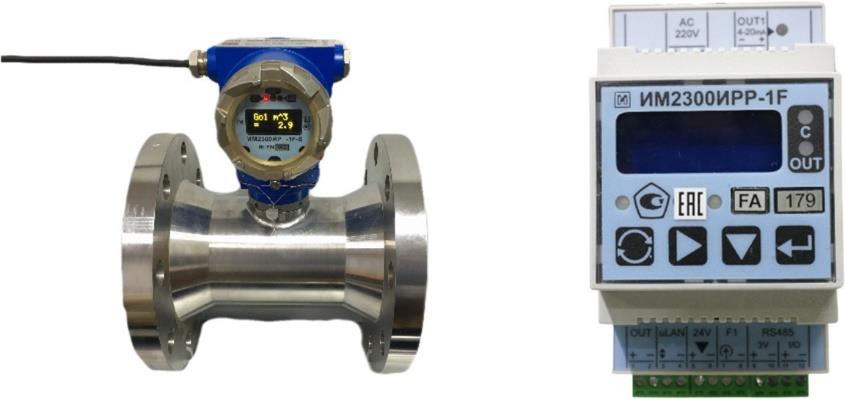

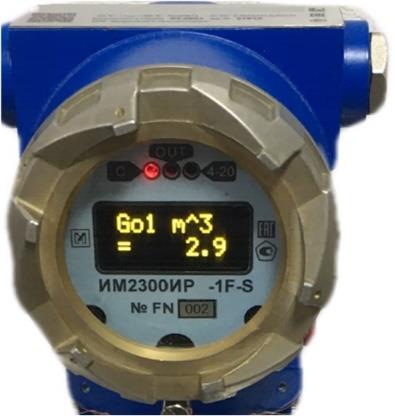

Общий вид расходомеров с различными типами вторичной аппаратуры представлен на рисунке 1.
Места пломбирования или нанесение знака поверки представлено на рисунке 2. Знак поверки или пломбирование осуществляется нанесением оттиска клейма на пломбировочную мастику, расположенную в чашке крепления платы МИД.
Заводские номера, состоящие из арабских цифр, наносятся на шильдик, закрепленный на корпусе ВА и/или МИД, имеют идентификационные данные, в соответствии с рисунком 3. Знак утверждения типа наносится на шильдик ВА и/или МИД в соответствии с рисунком 3.
Расходомеры-счетчики турбинные СТРИЖ с типом вторичной аппаратуры ВА0
Расходомеры-счетчики турбинные СТРИЖ с типом вторичной аппаратуры ВА2
Расходомеры-счетчики турбинные СТРИЖ с типом вторичной аппаратуры ВА4
Расходомеры-счетчики турбинные СТРИЖ с типом вторичной аппаратуры ВА3
Расходомеры-счетчики турбинные СТРИЖ с типом вторичной аппаратуры ВА5
Рисунок 1 - Общий вид расходомеров

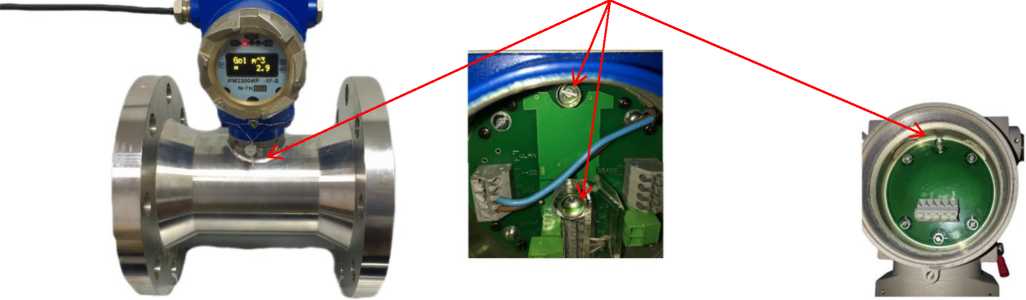

Место нанесения знака поверки или пломбирования
Рисунок 2 - Место пломбирования или нанесения знака поверки

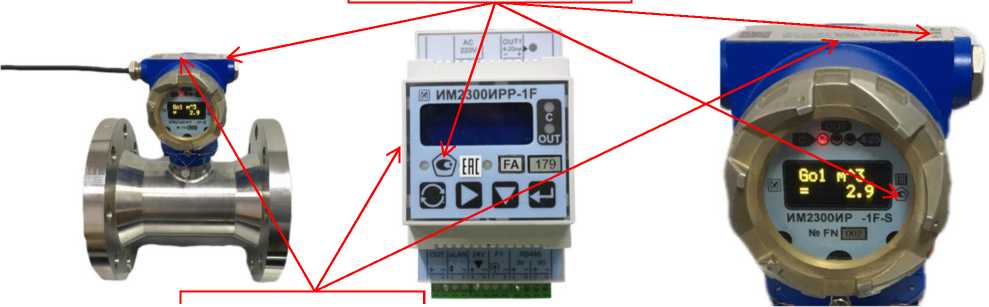

Знак утверждения типа
Заводской номер
Рисунок 3 - Место нанесения заводского номера и знака утверждения типа
Программное обеспечение
Расходомеры-счетчики жидкости турбинные СТРИЖ с кодами вторичной аппаратуры (далее по тексту - ВА) ВА3, ВА4, ВА5 имеют встроенное программное обеспечение (далее по тесту - ПО), предназначенное для обработки измерительной информации, индикации результатов измерений, формирования выходных сигналов, настройки и проведения диагностики.
Метрологические характеристики нормированы с учетом влияния ПО.
Таблица 3 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
IM2300IR |
|
Номер версии (идентификационный номер) ПО, не ниже |
v.01.07 |
|
Цифровой идентификатор ПО (сумма по модулю 256 метрологически значимой части ПО) |
021 |
Расходомеры-счетчики жидкости турбинные СТРИЖ с кодами вторичной аппаратуры ВА1, ВА2 применяются со средствами измерений, имеющими собственное встроенное программное обеспечение, приведенное в их описаниях типа.
Уровень защиты в соответствии с Р 50.2.077-2014 - «средний».
Технические характеристики
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Исполнение |
СЖ |
СЖ ПНФ |
|
Диапазон измерений объемного расхода жидкости 1), м3/ч |
от 0,45 до 1100 |
от 1,1 до 1200 |
|
Пределы допускаемой относительной погрешности измерений объема жидкости в потоке и объемного расхода жидкости 1), % |
±0,10; ±0,15; ±0,5; ±1,0; ±1,5; ±2,5; ±5,0 | |
|
Примечания: 1) - конкретное значение указано в паспорте | ||
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Исполнение |
СЖ |
СЖ ПНФ |
|
Номинальный диаметр, DN 1) |
от 20 до 200 | |
|
Измеряемая среда |
Вода, в том числе пластовая, нефть, сырая нефть, нефть товарная, светлые и темные нефтепродукты, продукты нефтепереработки, химии, нефтехимии | |
|
Плотность измеряемой среды, кг/м3 |
от 500 до 1200 | |
|
Температура измеряемой среды, °С |
от -20 до +80 | |
|
Наибольшее измеряемое давление, МПа1) |
6,3 | |
|
Напряжение питания постоянного тока МИД,В - при двухпроводной схеме подключения - при четырехпроводной схеме подключения |
от 6,0 до 12,0 от 4,4 до 24,0 | |
|
Тип выходного сигнала |
частотный / импульсный / токовый | |
|
Выходной сигнал силы постоянного тока, мА2) |
от 4 до 20 | |
|
Напряжение питания В А, В - переменного тока - постоянного тока - исполнение с автономным питанием |
220 24 3,6 | |
|
Габаритные размеры измерительного участка (далее по тексту - ИУ), мм, не более - длина - ширина - высота |
400 350 370 |
400 350 570 |
|
Габаритные размеры МИД, мм, не более - длина - ширина - высота |
14 10 14 |
0 0 0 |
|
Масса, кг, не более |
52 |
128,5 |
Продолжение таблицы 5
|
1 |
2 |
|
Условия эксплуатации: для ИУ, МИД: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность воздуха, % для ВА: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность воздуха, %, не более 3) |
от -55 до +60 от 84 до 106,7 от 30 до 80 от -40 до +50 от 84 до 106,7 90 |
|
Маркировка взрывозащиты: - ИУ - МИД - ВА |
II Gb c IIB T5 1Ex ib IIB T5 Gb или 1Ex d IIB T5 Gb 1Ex ib IIB T5 Gb или 1Ex d IIB T5 Gb |
|
Вид взрывозащиты МИД, ВА |
взрывонепроницаемая оболочка или искробезопасная электрическая цепь |
|
Примечания: 1) - в зависимости от исполнения; 2) - приведенная характеристика установлена только для расходомеров-счетчиков турбинных СТРИЖ с кодами вторичной аппаратуры ВА1 (в зависимости от заказа ВА), ВА2, ВАЗ, ВА4, ВА5; 3) - приведенная характеристика установлена только для расходомеров-счетчиков турбинных СТРИЖ с кодами вторичной аппаратуры ВАЗ, ВА4, ВА5. | |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
30000 |
Знак утверждения типа
наносится на титульном листе паспорта датчика типографским способом, а также на наклейку,расположенную на ИУ и МИД.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Расходомер-счетчик турбинный |
СТРИЖ |
1 шт. |
По заказу |
|
Руководство по эксплуатации |
МАГУ.407221.100РЭ |
1 экз. | |
|
Паспорт |
МАГУ.407221.100ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа МАГУ.407221.100РЭ «Расходомеры-счетчики турбинные СТРИЖ. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
МАГУ.407221.100ТУ «Расходомеры-счетчики турбинные СТРИЖ. Технические условия».
