Датчики токсичных газов стационарные СДТГ
| Номер в ГРСИ РФ: | 86693-22 |
|---|---|
| Производитель / заявитель: | ООО "Информационные Горные Технологии" (Ингортех), г.Екатеринбург |
Датчики токсичных газов стационарные СДТГ (далее - датчики) предназначены для непрерывных измерений объемной доли оксида углерода, водорода, оксида азота, диоксида азота, диоксида серы, кислорода и метана в воздухе рабочей зоны.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 86693-22 | ||||||||||||||||||||||||
| Действует | по 05.09.2027 | ||||||||||||||||||||||||
| Наименование | Датчики токсичных газов стационарные | ||||||||||||||||||||||||
| Модель | СДТГ | ||||||||||||||||||||||||
| Модификации |
СДТГ-(XX)1.X2X3.(XX)4-00, где: (ХХ)1 - обозначение определяемого газа и диапазона измерения, Х2 - обозначение типа корпуса, Х3 - обозначение способа расположения чувствительного элемента, (ХХ)4 - обозначение номинального напряжения питания постоянного тока, 00 - обозначение программно-аппаратного варианта (может не указываться) На испытания представлены: СДТГ-01.02.01-00 СДТГ-06.02.01-00 СДТГ-03.02.01-00 СДТГ-05.02.01-00 СДТГ-11.02.01-00 СДТГ-07.02.01-00 СДТГ-15.02.01-00 |
||||||||||||||||||||||||
| Приказы |
№253 от
13.02.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 0a0c5ac2-e8ea-dbc6-5280-ad211cc7b896 | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
ООО «ИНГОРТЕХ», РОССИЯ, 620072, г. Екатеринбург, ул. Бетонщиков, 5 стр. 7
Поверка
| Методика поверки / информация о поверке |
МП-035-2022 Государственная система обеспечения единства измерений. Датчики токсичных газов стационарные СДТГ. Методика поверки
МП 4501/0416-2025 Государственная система обеспечения единства измерений. Датчики токсичных газов стационарные СДТГ. Методика поверки. Для вновь изготавливаемых средств измерений в дополнение к МП-035-2022.
(с 13.02.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 390 (99%) |
| Неуспешных поверок (СИ непригодно) | 5 (1 %) |
| Актуальность информации | 15.03.2026 |
Поверители
Скачать
|
86693-22: Описание типа
2023-86693-22.pdf
|
Скачать | 295 КБ | |
|
86693-22: Методика поверки
2023-mp86693-22.pdf
Файл устарел
|
Скачать | 4.1 MБ | |
|
86693-22: Описание типа
2023-86693-22-1.pdf
Файл устарел
|
Скачать | 295 КБ | |
|
86693-22: Описание типа
2026-86693-22.pdf
Файл устарел
|
Скачать | 213.5 КБ | |
|
86693-22: Методика поверки
МП-035-2022
2023-mp86693-22-1.pdf
Файл устарел
|
Скачать | 4.1 MБ | |
|
86693-22: Методика поверки
МП 4501/0416-2025
2026-mp86693-22.pdf
Файл устарел
|
Скачать | 2.3 MБ | |
|
86693-22: Описание типа
2026-86693-22-1.pdf
|
Скачать | 213.5 КБ | |
|
86693-22: Методика поверки
МП-035-2022
2023-mp86693-22-2.pdf
|
Скачать | 4.1 MБ | |
|
86693-22: Методика поверки
МП 4501/0416-2025
2026-mp86693-22-1.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Датчики токсичных газов стационарные СДТГ (далее - датчики) предназначены для непрерывных измерений объемной доли оксида углерода, водорода, оксида азота, диоксида азота, диоксида серы, кислорода и метана в воздухе рабочей зоны.
Описание
Принцип действия датчиков - электрохимический, за исключением модификации датчика для измерений объемной доли метана.
На электродах химически активных измерительных элементов - электрохимических сенсоров - протекают окислительно-восстановительные реакции определяемых веществ, приводящие к возникновению электрических потенциалов, пропорциональных их содержанию в анализируемом воздухе.
Принцип действия датчика модификации для измерений объемной доли метана -оптический абсорбционный. Основным элементом является лазерный чувствительный элемент.
Конструктивно датчики представляют собой прямоугольную защитную оболочку, состоящую из аппаратного и вводного отделений со съемными крышками. Корпус датчика представляет из себя пластиковую защитную оболочку, в которую встроен чувствительный элемент.
Способ забора пробы - диффузионный, а также с применением устройств принудительного отбора.
Структура условного обозначения . датчиков:
|
СДТГ |
- |
ХХ |
• |
0 |
2 |
• |
0 |
1 |
- |
00 |
1 2 3 4 5 6
где 1 - наименование устройства: СДТГ;
2 - обозначение определяемого газа:
[01] - оксид углерода;
[03] - водород;
[05] - оксид азота;
[06] - диоксид азота;
[07] - диоксида серы;
[11] - кислород;
[15] - метан;
3 - обозначение типа корпуса [0] - защитная оболочка из материала
Премикс ДМС-20-ОРМА (ТУ 2253-013-00204961-01);
4 - обозначение способа расположения чувствительного элемента: [2] - встроен в нижнюю часть защитной оболочки;
5 - обозначение номинального напряжения питания постоянного тока: [01] - 12 В;
6 - обозначение программно-аппаратного варианта (может не указываться).

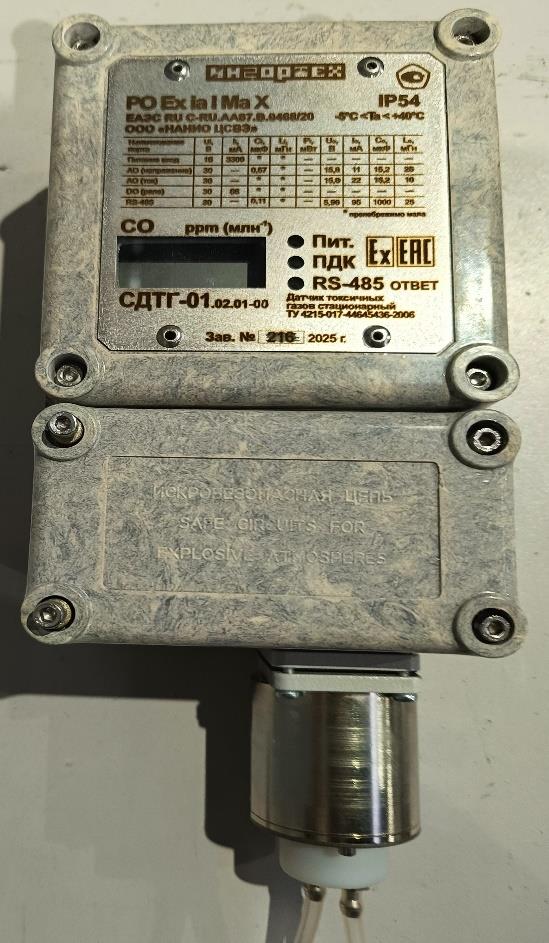

Общий вид датчиков с указанием мест пломбировки, мест нанесения знака утверждения типа, нанесения заводского номера приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения наносится методом лазерной гравировки на маркировочную табличку в месте, указанном на рисунке 1.

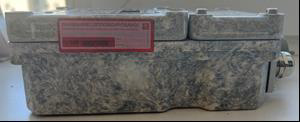

Место пломбировки в виде стикера-наклейки
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место пломбировки в виде проволоки пломбировочной и пломбы свинцовой
Рисунок 1 - Общий вид датчиков с указанием мест пломбировки, мест нанесения знака утверждения типа, заводского номера
Программное обеспечение
Датчики имеют встроенное программное обеспечение (далее - ПО), предназначенное для управления датчиком, считывания, отображения и передачи данных. Встроенное ПО разделено на метрологически значимое (далее - МЗ) ПО и метрологически незначимое (далее -МНЗ) ПО.
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
|
Таблица 1 - Идентификационные данные встроенного |
ПО |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
301009.000.00.000 SDTG_1.0.3 |
|
Номер версии (идентификационный номер) ПО |
МЗ: не ниже 301.009 МНЗ: не ниже 1.0.3 |
Технические характеристики
Метрологические, основные технические характеристики и показатели надежности датчиков приведены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений (показаний) объемной доли определяемого компонента: - оксид углерода (CO, ПДК=17 млн-1), млн-1 - водород (H2, высокая концентрация), % - оксид азота (NO, ПДК в перерасчете на NO2=2,5 млн-1), млн-1 - диоксид азота (NO2, ПДК=1 млн-1), млн-1 - диоксид серы (SO2, ПДК=3,8 млн-1), млн-1 - кислород (O2), % - метан (СН4), % |
от 0 до 50 (от 0 до 999) от 0 до 1,00 (от 0 до 1,00) от 0 до 10 (от 0 до 100) от 0 до 10 (от 0 до 100) от 0 до 20 (от 0 до 200) от 5 до 25 (от 0 до 25) от 0,0 до 100,0 (от 0 до 100) |
|
Пределы допускаемой основной абсолютной погрешности (Ло) измерений объемной доли определяемого компонента: -1 - оксид углерода, млн 1 - водород (высокая концентрация), % _ _______ _ -1 - оксид азота, млн _ _ _______ _ -1 - диоксид азота, млн 1 -1 - диоксид серы, млн 1 - кислород, % - метан, %, в диапазоне измерений - от 0,0 до 5,0 % включ. - св. 5,0 до 100,0 % |
±(2+0,ЬСвх) ±0,1 ±(0,3+0,1-Свх) ±(0,2+0,05Пвх) ±(0,2+0,06Пвх) ±(0,5+0,02Пвх) ±0,1 ±3,0 |
|
Нормальные условия измерений: - температура окружающей среды, °C - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 98,0 до 104,6 |
|
Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной в пределах рабочих условий эксплуатации на каждые 10 °C, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающего воздуха от нормальной в пределах рабочих условий эксплуатации на каждые 15 %, в долях от пределов допускаемой основной погрешности |
±0,4 |
|
Пределы допускаемой дополнительной погрешности от изменения атмосферного давления в пределах рабочих условий эксплуатации на каждые 4 кПа от нормального, в долях от предела допускаемой основной погрешности |
±0,2 |
|
Номинальное время установления выходного сигнала датчиков по уровню 0,9 (T0.9), с, не более: - для модификаций СДТГ-01, СДТГ-03, СДТГ-05, СДТГ-06, СДТГ-07, СДТГ-11 - для модификации СДТГ-15 |
120 15 |
|
Примечание - Свх - объемная доля контролируемого газа на входе датчика, млн-1 (%) | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные информационные сигналы: - напряжение постоянного тока, В - постоянный ток, мА - цифровой кодированный |
от 0,40 до 2,00 от 1,00 до 5,00 RS-485/Modbus |
|
Параметры электрического питания: - номинальное напряжение питания постоянного тока, В |
12 |
|
Потребляемая мощность, Вт, не более - для модификаций СДТГ-01, СДТГ-03, СДТГ-05, СДТГ-06, СДТГ-07, СДТГ-11 - для модификации СДТГ-15 |
0,18 0,45 |
|
Габаритные размеры1) (ширинахдлинахвысота), мм, не более |
140x320x100 |
|
Масса, кг, не более |
4,5 |
|
Условия эксплуатации - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа - содержание пыли, г/м3, не более |
от 0 до +35 95 от 80,0 до 130,0 1,00 |
|
Время прогрева, с, не более |
300 |
|
Маркировка взрывозащиты2): - для модификаций СДТГ-01, СДТГ-03, СДТГ-05, СДТГ-06, СДТГ-07, СДТГ-11 - для модификации СДТГ-15 |
РО Ex ia I Ma X РО Ex ia op is I Ma X |
|
Степень защиты IP по ГОСТ 14254-2015 |
IP54 |
|
1) Без учета элементов крепления; 2) Взрывозащищенность обеспечивается при температуре окружающей среды от -5 до +40 °С. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы1), лет |
5 |
|
Средняя наработка до отказа, ч |
15000 |
|
1) Без учета срока службы чувствительного элемента | |
Знак утверждения типа
наносится на маркировочную табличку методом лазерной гравировки и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик токсичного газа стационарный СДТГ |
- |
1 шт. |
|
Паспорт |
ИГТ.301009.000.00.000ПС |
1 экз. |
|
Руководство по эксплуатации |
ИГТ.301009.000.00.000РЭ СДТГ |
1 экз. |
|
Специальный ключ |
- |
1 шт.1) |
|
Калибровочная насадка |
- |
1 шт.1) |
|
1) Не менее 1 шт. на партию из 5 шт. датчиков. | ||
Сведения о методах измерений
приведены в разделе «Использование по назначению» документа ИГТ.301009.000.00.000РЭ СДТГ «Датчики токсичных газов стационарные СДТГ. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ТУ 4215-017-44645436-2006 «Датчики токсичных газов стационарные СДТГ. Технические условия»
