Ротаметры аппаратов ингаляционного наркоза
| Номер в ГРСИ РФ: | 8684-82 |
|---|---|
| Категория: | Ротаметры |
| Производитель / заявитель: | ОАО "Красногвардеец", г.С.-Петербург |
Ротаметры предназначены для измерения расхода газов: кислорода, закиси азота, воздуха и применяются в качестве встроенных узлов аппаратов ингаляционного наркоза и искусственной вентиляции легких, аспираторов и других изделий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 8684-82 |
| Действует | по 14.12.2029 |
| Наименование | Ротаметры аппаратов ингаляционного наркоза |
| Приказы |
№1548 от
31.07.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 07f428cf-178b-cf36-5014-1011402d06c0 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Источник информации | 68-84г с.168, CD 2003г |
| Технические условия на выпуск | ТУ 64-1-0801-256, ТУ 64-1-0801-256-80 |
| Класс СИ | 39 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 24.01.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФБУ "Тест-Санкт-Петербург" |
| Адрес центра | 198103, г.С.-Петербург, ул.Курляндская, 1 |
| Руководитель центра | Окрепилов Владимир Валентинович |
| Телефон | (8*812) 251-39-50 |
| Факс | 251-41-08 |
| Информация о сертификате | |
| Срок действия сертификата | 24.01.2019 |
| Номер сертификата | 3271 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 42 п. 24 от 24.01.201414д от 25.12.08 п.31912 от 28.10.03 п.12804 от 24.03.98 п.61 |
Производитель / Заявитель
ООО «Красногвардеец», РОССИЯ, 195009, г. Санкт-Петербург, вн.тер.г. Муниципальный Округ Финляндский Округ, ул. Комсомола, д. 1-3,литера АД, пом. 3-Н, комн. 1
Россия
197376, Инструментальная ул., 3. Тел.(812) 234-24-24, факс 234-33-00
Поверка
| Методика поверки / информация о поверке |
дА2.833.403 ДЗ Ротаметры аппаратов ингаляционного наркоза. Методические указания по поверке
(с 01.05.1982)
|
| Межповерочный интервал / Периодичность поверки |
для ротаметров, вх в компл аппаратов ингаляционного наркоза и искусственной вентиляции легких - первичная поверка
1 год
|
| Зарегистрировано поверок |
120508
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 117514 (98%) |
| Неуспешных поверок (СИ непригодно) | 2994 (2 %) |
| Актуальность информации | 25.12.2025 |
Поверители
Скачать
|
8684-82: Описание типа
2024-8684-82.pdf
Файл устарел
|
Скачать | 244.8 КБ | |
|
8684-82: Описание типа
2024-8684-82-1.pdf
|
Скачать | 244.8 КБ | |
|
8684-82: Описание типа
2025-8684-82.pdf
|
Скачать | 201.6 КБ | |
|
8684-82: Методика поверки
дА2.833.403 ДЗ
2025-mp8684-82.pdf
|
Скачать | 12 КБ |
Описание типа
Назначение
Ротаметры предназначены для измерения расхода газов: кислорода, закиси азота, воздуха и применяются в качестве встроенных узлов аппаратов ингаляционного наркоза и искусственной вентиляции легких, аспираторов и других изделий.
Описание
Основными элементами ротаметров являются ротаметрическая трубка с нанесенной на ней шкалой и поплавок. Уплотнение по наружному диаметру трубки в верхнем и нижнем концах достигается за счет резиновых прокладок.
Принцип действия ротаметров основан на восприятии поплавком, перемещающимся в ротаметрической трубке, динамического напора проходящего снизу вверх потока газа.
При подъеме поплавка проходной зазор между наибольшим диаметром поплавка и внутренним диаметром трубки увеличивается, а перепад давления уменьшается. Когда перепад давления становится равным весу поплавка, приходящемуся на единицу площади его поперечного сечения, наступает равновесие, при этом каждому положению поплавка соответствует определенное значение расхода.
В зависимости от диапазона измеряемых расходов и состава газа ротаметры имеют шесть модификаций: О2 2; О2 10; N2O 10; 1; 20; 40.
Внешний вид ротаметров изображен на рисунках 1 и 2.

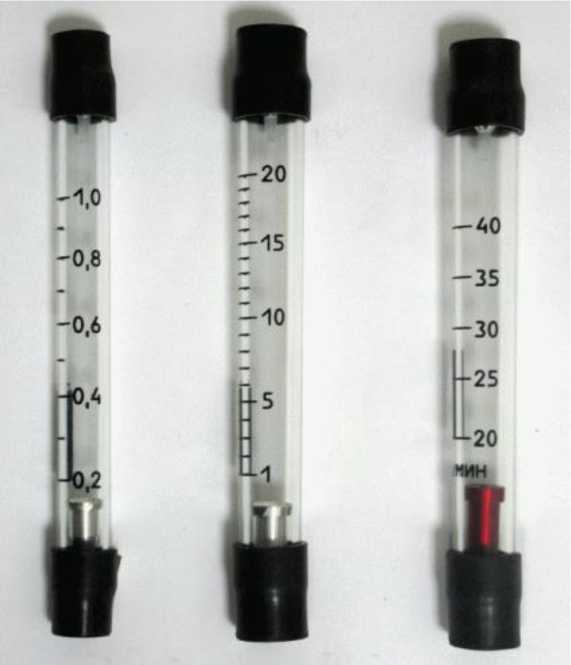

Литровый 20-литровый 40-литровый
Рисунок 1 - Ротаметры для измерения расхода воздуха

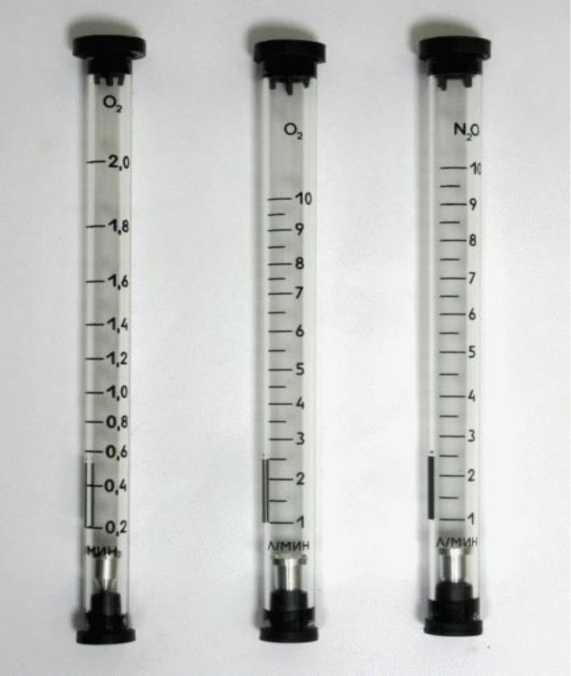

2-литровый
10-литровый 10-литровый
кислород
кислород
закись азота
Рисунок 2 - Ротаметры для измерения расхода газов
Технические характеристики
Диапазон измерения, цена деления и пределы допускаемой приведенной погрешности ротаметров приведены в табл. 1.
Таблица 1
|
Обозначение модификации ротаметра |
Газ |
Диапазон измерения, л/мин |
Цена деления, л/мин |
Пределы допускаемой приведенной погрешности, % от верхнего предела измерений |
|
О2 10 |
Кислород |
1 - 10 |
0,5 |
±4 |
|
О2 2 |
Кислород |
0,2 - 2 |
0,2 |
±6 |
|
N2 О 10 |
Закись азота |
1 - 10 |
0,5 |
±4 |
|
1 |
Воздух |
0,2 - 1 |
0,1 |
±7 |
|
20 |
Воздух |
1 - 20 |
1 |
±5 |
|
40 |
Воздух |
20 - 40 |
5 |
±5 |
Вариации показаний, %
не более предела допускаемой приведенной погрешности
0,1
10 - 35
80 при t = 25 °C
150000
5
Масса, кг, не более
Условия эксплуатации:
- температура окружающего воздуха, °C
- относительная влажность, %, не более
Средняя наработка на отказ, циклов, не менее
Средний срок службы до списания, лет, не менее
Габаритные размеры приведены в табл. 2.
Таблица 2
|
Обозначение модификации ротаметра |
Диаметр, мм |
Длина, мм |
|
О2 2; О2 10; N2O 10 |
20±1 |
195±3 |
|
1 |
8±1 |
140±3 |
|
20; 40 |
8±1 |
140±3 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским методом.
Комплектность
В комплект поставки каждого ротаметра входят:
|
1) Ротаметр 2) Руководство по эксплуатации 3) Методика поверки |
1 шт. 1 экз. 1 экз. |
Примечание - При поставке в один адрес нескольких ротаметров комплектуется одним экземпляром методики поверки.
Сведения о методах измерений
Сведения о методах измерений приведены в Руководстве по эксплуатации дА 2.883.403РЭ.
Нормативные документы
ГОСТ Р 50444-92 «Приборы, аппараты и оборудование медицинские. Общие технические условия».
ТУ 64-1-0801-256-80 «Ротаметры аппаратов ингаляционного наркоза. Технические условия».
