Системы автоматизированные измерительные ТЕСТ-1501
| Номер в ГРСИ РФ: | 86891-22 |
|---|---|
| Производитель / заявитель: | ООО Фирма "Информтест", г.Москва |
Системы автоматизированные измерительные ТЕСТ-1501 (далее - системы) предназначены для измерений интервалов времени, амплитуды, длительности, частоты импульсов напряжения переменного тока, напряжения постоянного тока и электрического сопротивления постоянному току, воспроизведений периода высокостабильного сигнала секундной метки с целью проведения автономных электрических испытаний.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 86891-22 |
| Наименование | Системы автоматизированные измерительные |
| Модель | ТЕСТ-1501 |
| Срок свидетельства (Или заводской номер) | 28.09.2027 |
Производитель / Заявитель
Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ"), г. Москва, г. Зеленоград
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 86891-22: Описание типа СИ | Скачать | 739.9 КБ | |
| 86891-22: Методика поверки | Скачать | 26.4 MБ |
Описание типа
Назначение
Системы автоматизированные измерительные ТЕСТ-1501 (далее - системы) предназначены для измерений интервалов времени, амплитуды, длительности, частоты импульсов напряжения переменного тока, напряжения постоянного тока и электрического сопротивления постоянному току, воспроизведений периода высокостабильного сигнала секундной метки с целью проведения автономных электрических испытаний.
Описание
Принцип действия системы основан на аналого-цифровом преобразовании входного сигнала с целью измерения его параметров и отображения формы.
Конструктивно система представляет собой две стойки: стойку СЭ239 (система функционального контроля ТЕСТ-1501-01) и стойку СЭ244 (система функционального контроля ТЕСТ-1501-02).
Стойка СЭ239 (система функционального контроля ТЕСТ-1501-01) состоит из блока БЭ303, Ethernet коммутатора, блока розеток, источника бесперебойного питания (далее -ИБП), консоли оператора, персональной электронно-вычислительной машины (далее -ПЭВМ). В состав блока БЭ303 входит шасси СН-14 AXIe-1 и модуль ОСЦ N4 AXIe-1.
Стойка СЭ244 (система функционального контроля ТЕСТ-1501-02) состоит из блока БЭ309, блока БЭ310, блока базового N6700C, Ethernet коммутатора, блока розеток, ИБП, ПЭВМ. В состав блока БЭ309 входят: модуль RFS VXI, модуль ВВК5, модуль ИС4, измеритель мгновенных значений напряжения МН8И-50В, осциллограф цифровой ОСЦ5, носитель мезонинов НМ-М. В состав блока БЭ310 входит носитель мезонинов MezaBOX4 LXI, мезонин ММКО1.
Системы реализуют следующие функции:
- стойка СЭ239 (система функционального контроля ТЕСТ-1501-01):
- измерение интервалов времени. Функция реализуется модулем ОСЦ N4 AXIe-1;
- измерение мгновенных значений напряжения постоянного тока. Функция реализуется модулем ОСЦ N4 AXIe-1;
- обеспечение полосы пропускания 700 МГц. Функция реализуется модулем ОСЦ N4 AXIe-1.
- стойка СЭ244 (система функционального контроля ТЕСТ-1501-02):
- измерение напряжения постоянного тока. Функция реализуется модулем МН8И;
- измерение амплитуды импульсов. Функция реализуется модулем ОСЦ5;
- измерение длительности импульсов. Функция реализуется модулем ОСЦ5;
- измерение частоты импульсов. Функция реализуется модулем ОСЦ5;
- воспроизведение периода высокостабильного сигнала секундной метки. Функция реализуется модулем RFS VXI;
- измерение электрического сопротивления постоянному току. Функция реализуется модулем ИС4.
Заводской номер наносится на маркировочную табличку стойки СЭ239 методом лазерной гравировки в виде цифрового кода.
Общий вид систем представлен на рисунке 1. Общий вид системы функционального контроля ТЕСТ-1501-01 (стойка СЭ239) из состава системы автоматизированной измерительной ТЕСТ-1501 с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 2. Общий вид системы функционального контроля ТЕСТ-1501-02 (стойка СЭ244) из состава системы автоматизированной измерительной ТЕСТ-1501 представлен на рисунке 3. Нанесение знака поверки на системы не предусмотрено. Пломбирование мест настройки (регулировки) систем не предусмотрено.

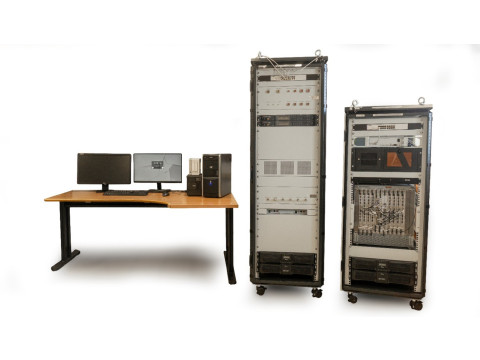

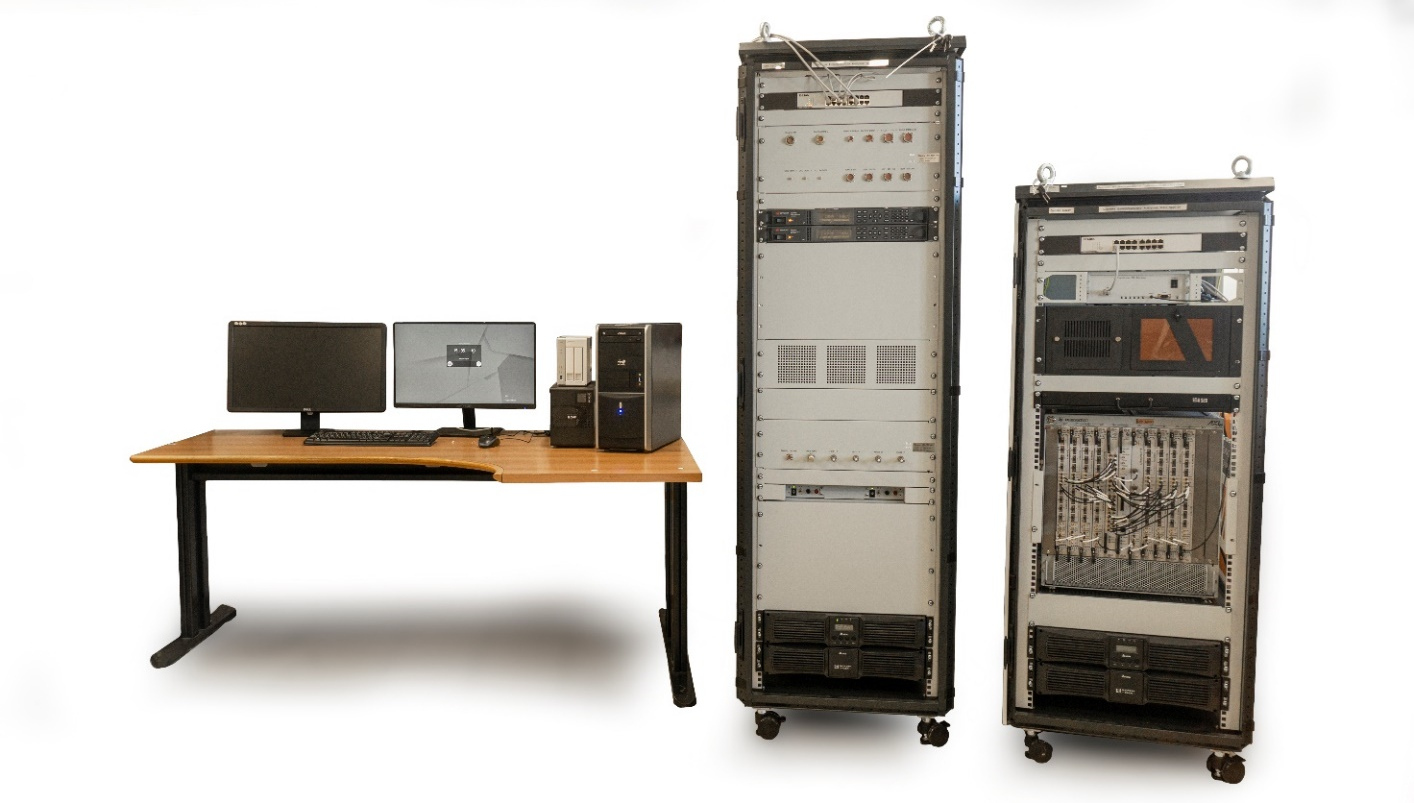

Рисунок 1 - Общий вид систем автоматизированных измерительных ТЕСТ-1501
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид системы функционального контроля ТЕСТ-1501-01 из состава системы автоматизированной измерительной ТЕСТ-1501 с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения заводского номера
Рисунок 3 - Общий вид системы функционального контроля ТЕСТ-1501-02 из состава системы автоматизированной измерительной ТЕСТ-1501
Программное обеспечение
Системы работают под управлением встроенного программного обеспечения (далее - ПО), которое выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации в ПО верхнего уровня;
- протоколирование измерительной информации.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций povCalc.so.
Метрологические характеристики систем нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
povCalc.so |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0 |
|
Цифровой идентификатор ПО |
f4f893df |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Система функционального контроля ТЕСТ-1501-01 | |
|
Диапазон измерений интервалов времени, с |
от 204,840’9 до 1073,742 |
|
Пределы допускаемой абсолютной погрешности измерений интервалов времени, с |
±(2,5'10-6-ТИЗм + Тдис) |
|
Диапазон измерений мгновенных значений напряжения постоянного тока, В: - для входного сопротивления 50 Ом - для входного сопротивления 1 МОм |
от -5 до +5 от -2,5 до +2,5 от -1 до +1 от -0,5 до +0,5 от -5 до +5 от -2,5 до +2,5 от -1 до +1 от -0,5 до +0,5 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений мгновенных значений напряжения постоянного тока, % |
±1,8 |
|
Система функционального контроля ТЕСТ-1501-02 | |
|
Диапазон измерений напряжения постоянного тока вторичного источника питания, В |
от -50 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока вторичного источника питания, В |
±0,5 |
|
Диапазон измерений амплитуды импульсов напряжения переменного тока, В |
от 0 до 36 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений амплитуды импульсов напряжения переменного тока, В |
0,05 |
|
Диапазон измерений частоты импульсов напряжения переменного тока, Г ц |
от 0,1 до 500000 |
|
Пределы допускаемой относительной погрешности измерений частоты импульсов напряжения переменного тока, % |
±1 |
|
Диапазон измерений длительности импульсов напряжения переменного тока, мкс |
от 1 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений длительности импульсов напряжения переменного тока, нс |
±25 |
|
Воспроизводимый период высокостабильного сигнала секундной метки, с |
1 |
|
Пределы допускаемой абсолютной погрешности воспроизведений периода высокостабильного сигнала секундной метки, мкс |
±50 |
|
Диапазоны измерений электрического сопротивления постоянному току, Ом |
от 1 до 10 от 10 до 100 от 100 до 1000 от 1000 до 10000 от 10000 до 100000 от 100000 до 1000000 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений электрического сопротивления постоянному току, % |
±0,5 |
|
Примечания: Тизм - измеренное значение интервала времени, с; Тдис - период дискретизации, с. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Полоса пропускания (система функционального контроля ТЕСТ-1501-01), МГц: - для входного сопротивления 50 Ом - для входного сопротивления 1 МОм |
700 250 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
220±22 50±1 |
|
Потребляемая мощность, В^А, не более: - система функционального контроля ТЕСТ-1501-01 - система функционального контроля ТЕСТ-1501-02 |
2000 3500 |
|
Габаритные размеры каждой стойки (глубинахширинахвысота), мм, не более |
1000х650х2100 |
|
Масса, кг, не более: - система функционального контроля ТЕСТ-1501-01 - система функционального контроля ТЕСТ-1501-02 |
250 300 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, % |
от +5 до +40 до 80 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта методом компьютерной графики и на маркировочную табличку стойки СЭ239 любым технологическим способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система автоматизированная измерительная ТЕСТ-1501 |
ФТКС.411713.268 |
1 шт. |
|
Системы автоматизированные измерительные ТЕСТ-1501. Руководство по эксплуатации |
ФТКС.411713.268РЭ |
1 экз. |
|
Система автоматизированная измерительная ТЕСТ-1501. Формуляр |
ФТКС.411713.268ФО |
1 экз. |
|
Система автоматизированная измерительная ТЕСТ-1501. Комплект программного обеспечения |
ФТКС.87061-01 |
1 экз. |
|
Кабель SMB(m)-SMB(m) |
ФТКС.685661.180-10 |
1 шт. |
|
Кабель патч-корд, 3 м |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 4 «Устройство и работа» руководства по эксплуатации
ФТКС.411713.268РЭ.
Нормативные документы
ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы электронных модулей. Общие требования»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;
ФТКС.411713.268ТУ «Система автоматизированная измерительная ТЕСТ-1501. Технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц».
