Счетчики газа объемные мембранные ВКР
| Номер в ГРСИ РФ: | 86899-22 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | ООО "Газэлектроника", г.Арзамас |
Счетчики газа объемные мембранные ВКР (далее - счетчики) предназначены для измерений объема газа при рабочих условиях (счетчики без температурной компенсации), или объема газа, приведенного к температуре плюс 20 °С (с механической температурной компенсацией).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 86899-22 |
| Наименование | Счетчики газа объемные мембранные |
| Модель | ВКР |
| Срок свидетельства (Или заводской номер) | 28.09.2027 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Газэлектроника" (ООО "Газэлектроника"), г. Арзамас, Нижегородская обл.
Поверка
| Межповерочный интервал / Периодичность поверки | 10 лет |
| Зарегистрировано поверок | 168269 |
| Найдено поверителей | 34 |
| Успешных поверок (СИ пригодно) | 168259 (100%) |
| Неуспешных поверок (СИ непригодно) | 10 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 86899-22: Описание типа СИ | Скачать | 502.9 КБ | |
| 86899-22: Методика поверки | Скачать | 13.2 MБ |
Описание типа
Назначение
Счетчики газа объемные мембранные ВКР (далее - счетчики) предназначены для измерений объема газа при рабочих условиях (счетчики без температурной компенсации), или объема газа, приведенного к температуре плюс 20 °С (с механической температурной компенсацией).
Описание
Принцип действия счетчиков основан на преобразовании разности давлений газа на входе и выходе в возвратно-поступательное движение мембран, образующих измерительные камеры. Измерительный механизм имеет две камеры со встроенными мембранами. Газ через входной патрубок заполняет пространство внутри корпуса и через входной клапан поступает поочередно в одну из камер, оказывая давление на мембрану, которая, перемещаясь, вытесняет газ из соседней камеры через выходной клапан и отводящий канал в выходной патрубок. Возвратно-поступательное движение мембран преобразуется во вращательное движение вала, число оборотов которого пропорционально числу перемещений мембраны и протекающему объему газа. Вращение вала приводит в движение восьмиразрядное отсчетное устройство, вызывая приращение показаний накопленного объема.
Счетчик состоит из корпуса, внутри которого расположен измерительный механизм или набор измерительных механизмов и отсчетного устройства.
Счётчики различаются типоразмерами в зависимости от максимального и минимального расходов и исполнением в зависимости от наличия/отсутствия механической температурной компенсации.
Счетчики исполнения без температурной компенсации предназначены для измерения объема газа в рабочих условиях эксплуатации. Счетчики исполнения с механической температурной компенсацией (в обозначении счетчика используется символ «Т»), оснащены механическим температурным компенсатором, выполненным в виде спиральной биметаллической пружины и предназначены для измерений объема газа в условиях эксплуатации, приведенного к температуре плюс 20 °С.
Конструкция счетчиков с типоразмерами G1,6, G1,6T, G2,5, G2,5T, G4, G4T, G5, G5^ G6, G6T, G10, G10T, G16, G25 бывает 2 видов: А и Б. Конструкции А и Б отличаются счетным механизмом, материалом деталей измерительного механизма и габаритными размерами.
Счетчики выпускаются с левым и правым направлениями потока газа, могут различаться наличием/отсутствием температурной(-ых) гильз(-ы) для измерения температуры в потоке газа во внутренней полости счетчика, наличием (отсутствием) места отбора давления, материалом защитной крышки счетного механизма, видом и резьбой присоединительных элементов, межцентровым расстоянием, циклическим объёмом измерительных камер. Счетчики могут оснащаться дополнительными сетками, установленными в патрубках на входе и (или) выходе счетчика, служащими для предотвращения вмешательства в конструкцию счетчика. Счетчики типоразмеров G40, G65, G100 имеют фланцевое присоединение к трубопроводу с вертикальным или горизонтальным подводом газа.
К счетчику может быть подключен низкочастотный датчик импульсов для дистанционной передачи информации.
В зависимости от типоразмера исполнение счетчика обозначаются следующим образом:
ВКР-[1]
ВКР- условное обозначение счетчика
[1] - типоразмер счётчика.
Пример обозначения исполнения счетчика:
BKP-G10T, где
- ВКР - мембранный счётчик газа;
- G10T - типоразмер счётчика
В условное обозначение счётчика при заказе дополнительно должны входить информация о циклическом объеме измерительной камеры, межцентровом расстоянии, направлении потока газа. Данная информация указывается в паспорте на счетчик.
Пример записи при заказе счётчика ВКР типоразмера G10 без механической термокомпенсации, с циклическим объёмом измерительных камер 6 дм, с левым направлением подачи газа и межцентровым расстоянием А280:
- «Счётчик газа объёмный мембранный ВКР G10 V6 левый А280.»
Общий вид основных исполнений счетчиков ВКР представлен на рисунке 1а, 1б (цвет и внешний вид может отличаться от представленного на фото в зависимости от комплектации).
Заводской номер в виде арабских цифр наносится на маркировочную табличку отсчетного устройства методом термопечати или лазерной гравировки. Пломбировку от несанкционированного доступа к узлам регулировки осуществляют нанесением знака поверки давлением клейма на пломбу. Схема пломбировки и обозначение мест нанесения знака утверждения типа, знака поверки и заводского номера представлены на рисунке 2.

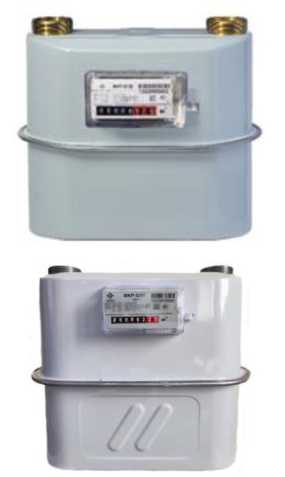

Рисунок 1а - Общий вид основных исполнений счетчиков ВКР конструкции А

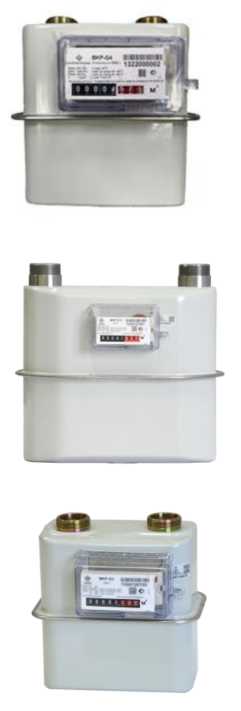

Рисунок 1б - Общий вид основных исполнений счетчиков ВКР конструкции Б

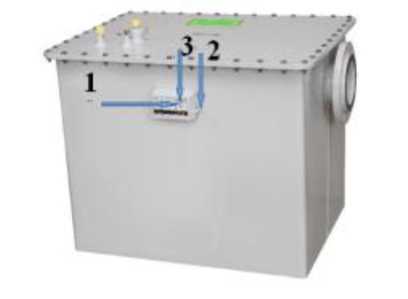

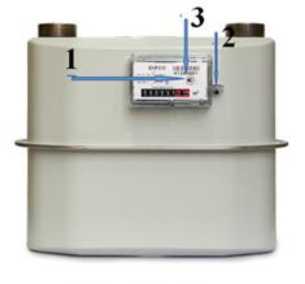

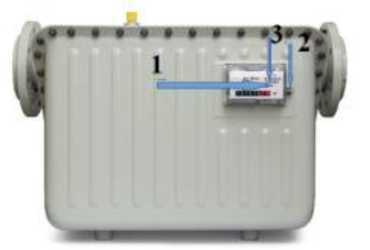

Рисунок 2- Схема пломбировки от несанкционированного доступа, обозначения мест нанесения: 1 - знака утверждения типа, 2- знака поверки, 3-заводского номера
Технические характеристики
Основные метрологические и технические характеристики счетчиков указаны в таблицах 1 -4
Таблица 1 - Метрологические характеристики счетчиков типоразмеров G1,6 (Т) - G6 (Т)
|
Наименование характеристики |
Значение | |||||||||
|
Типоразмер |
G1,6 |
G2,5 |
G4 |
G5 |
G6 |
G1,6I |
G2,5I |
G4Т |
G5Т |
G6Т |
|
Объемный расход газа, м3/ч: - максимальный (Рмакс) - номинальный (Q^) - минимальный (Qumii) |
2,5 1,6 0,016 |
4 2,5 0,025 |
6 4 0,04 |
8 5 0,04 |
10 6 0,06 |
2,5 1,6 0,016 |
4 2,5 0,025 |
6 4 0,04 |
8 5 0,04 |
10 6 0,06 |
|
Пределы допускаемой основной относительной погрешности при измерении объема газа при рабочих условиях или объема газа, приведенного к температуре плюс 20 °С, %: - от Рмин до 0,1'Рном - от 0,1'Рном до Рмакс. включ. |
±3,0 ±1,5 | |||||||||
|
Допускаемая дополнительная относительная погрешность, вызванная отклонением температуры измеряемой среды от границы нормальных условий на каждые 10 °С, % |
- |
0,4 | ||||||||
|
Нормальные условия измерений: - температура окружающей среды - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 °С до 95 % при температуре +35 °С от 84,0 до 106,7 кПа | |||||||||
Таблица 2 - Метрологические характеристики счетчиков типоразмеров G10 (Т), G10 - G100
|
Наименование характеристики |
Значение | ||||||
|
Типоразмер |
G10T |
G10 |
G16 |
G25 |
G40 |
G65 |
G100 |
|
Объемный расход газа, м3/ч: - максимальный (Qm^c) - номинальный (Qhom) - минимальный (Qmuh) |
16 10 0,1 |
16 10 0,1 |
25 16 0,16 |
40 25 0,25 |
65 40 0,4 |
100 65 0,65 |
160 100 1 |
|
Пределы допускаемой основной относительной погрешности при измерении объема газа при рабочих условиях или объема газа, приведенного к температуре плюс 20 °С, %: - От ^^мин до 0,1'Qbom - от 0,1-Qbom до Qmh^. включ. |
±3,0 ±1,5 | ||||||
|
Допускаемая дополнительная относительная погрешность, вызванная отклонением температуры измеряемой среды от границы нормальных условий на каждые 10 °С, % |
0,4 |
_ | |||||
|
Нормальные условия измерений: - температура окружающей среды - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 °С до 95 % при температуре +35 °С от 84,0 до 106,7 кПа | ||||||
Таблица 3 - Основные технические характеристики счетчиков типоразмеров G1,6 (Т) - G6 (Т)
|
Наименование характеристики |
Значение | |||||||||
|
Типоразмер |
G1,6 |
G2,5 |
G5 |
G4 |
G6 |
1,6Т |
G2,5I |
G5Т |
G4Т |
G6Т |
|
Циклический объем, дм3 |
1,2 |
1,2 |
1,2 |
1,2 (2) |
2(3,5) |
1,2 |
1,2 |
1,2 |
1,2(2) |
2 (3,5) |
|
Порог чувствительности, м3/ч |
0,0032 |
0,005 |
0,008 |
0,008 |
0,008 |
0,0032 |
0,005 |
0,008 |
0,008 |
0,008 |
|
Измеряемая среда |
природный, нефтяной и другие сухие неагрессивные газы, а также газовая фаза сжиженных углеводородных газов | |||||||||
|
Максимальное рабочее давление, кПа, не более |
50 | |||||||||
|
Потеря давления при расходе Qмакс, Па, не более |
200 (300*) | |||||||||
|
Цена деления младшего разряда отсчетного _____ _ _ 3 механизма счетчика, дм |
0,2 | |||||||||
|
Емкость отсчетного механизма счетчика, м3 |
99999 | |||||||||
|
Температура измеряемой среды, °С |
от -25 до +40 | |||||||||
|
* для счетчиков, снабженных защитной сеткой | ||||||||||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -40 до +55 до 95 при температуре +35 °С от 84,0 до 106,7 | |||||||||
|
Габаритные размеры, мм, не более: длинахвысотахширина Конструкция А |
200x220x160 |
200x220x160 (330x250x170) |
200x220x160 |
200x220x160 (330x250x170) | ||||||
|
Конструкция Б |
210х230х160 |
210х230х160 (250х330х180) (290х330х210) |
210х230х160 |
210х230х160 (280х290х210) (350х320х210) | ||||||
|
Присоединительная резьба, дюйм |
11/4; | |||||||||
|
Наименование характеристики |
Значение | |||||||||
|
Типоразмер |
G1,6 |
G2,5 |
G5 |
G4 |
G6 |
1,6Т |
G2,5T |
G5T |
G4T |
G6T |
|
Расстояние между осями присоединительных штуцеров (фланцев), мм: Конструкция А |
110 |
110 (200) (250) |
200 (250) |
110 |
110 (200) (250) |
200 (250) | ||||
|
Конструкция Б |
110 (130) |
110 (130) |
180 (250) |
110 (130) |
110 (130) |
180 (250) | ||||
|
Масса, кг, не более |
1,9 |
1,9 |
1,9 |
1,9 (3,9) |
3,9 |
1,9 |
1,9 |
1,9 |
1,9 (3,9) |
3,9 |
|
Средний срок службы, лет |
20 | |||||||||
|
Средняя наработка на отказ, ч |
100000 | |||||||||
Таблица 4 - Основные технические характеристики счетчиков типоразмеров G10 Т, G10-100
|
Наименование характеристики |
Значение | ||||||
|
Типоразмер |
G10Т |
G10 |
G16 |
G25 |
G40 |
G65 |
G100 |
|
Циклический объем, дм3 |
3,5(5,6) |
3,5(6) |
6(11) |
11(12) |
18 |
24 |
48 |
|
Порог чувствительности, м3/ч |
0,01 |
0,01 |
0,01 |
0,01 |
0,02 |
0,02 |
0,02 |
|
Измеряемая среда |
природный, нефтяной и другие сухие неагрессивные газы, а также газовая фаза сжиженных углеводородных газов | ||||||
|
Максимальное рабочее давление, кПа, не более: |
50 | ||||||
|
Потеря давления при расходе Qмакс, Па, не более |
300 | ||||||
|
Цена деления младшего разряда ________ _____ _ _ 3 отсчетного механизма счетчика, дм |
0,2 (2) |
2 |
20 | ||||
|
Емкость отсчетного механизма 3 счетчика, м3 |
99999 (999999) |
999999 |
9999999 | ||||
|
Температура измеряемой среды, °С |
от -25 до +40 | ||||||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -40 до +55 до 95 при температуре +35 °С от 84,0 до 106,7 | ||||||
|
Габаритные размеры (без учета фланцев), мм, не более: длинахвысотахширина Конструкция А Конструкция Б |
340х 320х230 |
410х330х240 |
410х330х240 |
470х410х290 |
570х450х400 |
570х450х400 |
740х620х610 |
|
350х320х210 |
410х330х240 (355х320х210) |
410х380х280 |
470х400х290 |
- |
- |
- | |
|
Присоединительная резьба, дюйм |
13/4, 2 |
13/4, 2 |
2 |
21/2 |
фланцевый | ||
|
Расстояние между осями присоединительных штуцеров (фланцев), мм |
250 |
250 (280) |
280 |
335 |
570 |
680 |
800 |
|
Масса, кг, не более |
5,7 |
5,7 |
8,5 |
10,6 |
41 |
46 |
105 |
|
Наименование характеристики |
Значение | ||||||
|
Типоразмер |
G10T |
G10 |
G16 |
G25 |
G40 |
G65 |
G100 |
|
Средний срок службы, лет |
20 | ||||||
|
Средняя наработка на отказ, ч |
100000 | ||||||
Знак утверждения типа
наносится на циферблат отсчетного механизма методом термопечати и на титульный лист паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик газа объемный мембранный |
ВКР |
1 |
|
Паспорт |
УРГП.407279.004 ПС |
11) |
|
Комплект монтажных частей |
- |
12) |
|
1) бумажной и/или электронной форме 2) Поставляется по заказу | ||
Сведения о методах измерений
приведены в разделе 5 паспорта УРГП.407279.004 ПС «Счетчики газа объемные мембранные ВКР. Паспорт.».
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования;
ГОСТ Р 8.993-2020 Государственная система обеспечения единства измерений. Общие требования к средствам измерений расхода и объема газа;
Государственная поверочная схема для средств измерений объемного и массового расходов газа, утвержденная приказом Росстандарта от 11 мая 2022 г. № 1133;
УРГП.407279.004 ТУ «Счетчики газа объемные мембранные ВКР. Технические условия».
Другие Счетчики газа
