Описание типа
Назначение
Счетчики газа ротационные РВГ (далее - счетчик) предназначены для измерения объема при рабочих условиях очищенных и осушенных одно- и многокомпонентных неагрессивных газов, таких как природный, пропан, воздух, азот, инертных и других газов.
Описание
Принцип действия счетчиков основан на вытеснении строго определенного объема газа вращающимися роторами. Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на восьмиразрядный счетный механизм, который регистрирует число оборотов роторов, а, следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соответствует передаче определенного объема газа со входа счетчика на его выход.
Счетчики состоят из корпуса, двух роторов, редуктора и счетного механизма.
В зависимости от измеряемого диапазона расхода газа счетчики выпускаются типоразмеров G16; G25; G40; G65; G100; G160; G250; G400.
В зависимости от конструктивных различий корпуса, роторов, счетного механизма и других элементов счетчики выпускаются в конструктивных исполнениях А, Б. Счетные механизмы счетчиков в разных конструктивных исполнениях могут быть выполнены с одним или двумя рядами цифровых роликов.
В зависимости от метрологических характеристик счетчики выпускаются в исполнениях О (основное), У, 2У, СТО, СТО-У.
Счетчики могут комплектоваться низкочастотным, высокочастотным, среднечастотным импульсным выходом для дистанционной передачи данных.
Структура условного обозначения счетчиков:
РВГ [1], где:
[1] - типоразмер: G16; G25; G40; G65; G100; G160; G250; G400.
В условное обозначение счетчика при заказе должны дополнительно входить диаметр условного прохода, диапазон расходов счетчика, обозначение конструктивного исполнения (А или Б), исполнение в зависимости от метрологических характеристик счетчика (О, У, 2У, СТО, СТО-У).
Пример условного обозначения счетчика при заказе конструктивного исполнения А типоразмера G160, диапазоном измерения 1:200, с условным проходом DN 80, исполнения У: Счетчик газа ротационный РВГ G160 DN 80 (1:200) А/У УРГП.407273.001.ТУ.
Общий вид основных исполнений счетчика представлен на рисунке 1. Пломбировку от несанкционированного доступа осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, пломбировка изготовителя производится с помощью разрушаемых стикеров.
Заводской номер в виде цифрового кода наносится на циферблат отсчетного механизма одним из следующих методов: методом термопечати, гравировки или нанесением краски. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2. Схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 3.
Конструктивное Конструктивное исполнение А исполнение Б
Конструктивное исполнение А

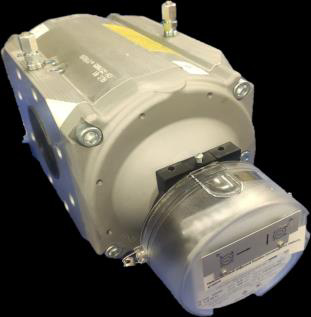

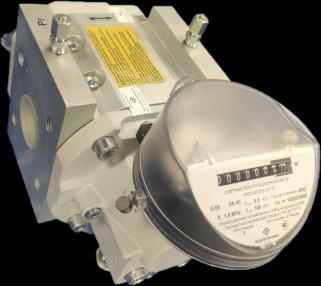

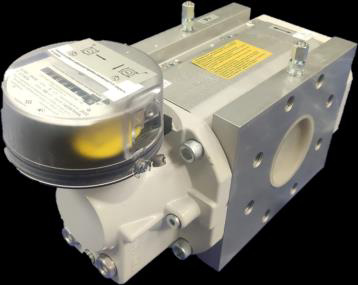

Рисунок 1 - Общий вид основных исполнений счетчиков
Конструктивное Конструктивное
исполнение Б исполнение Б

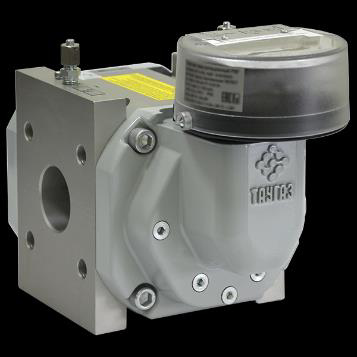

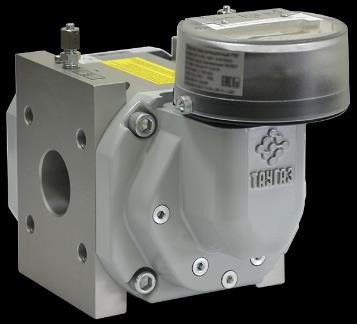

Конструктивное исполнение Б
Место нанесения заводского номера
Место нанесения знака утверждения типа

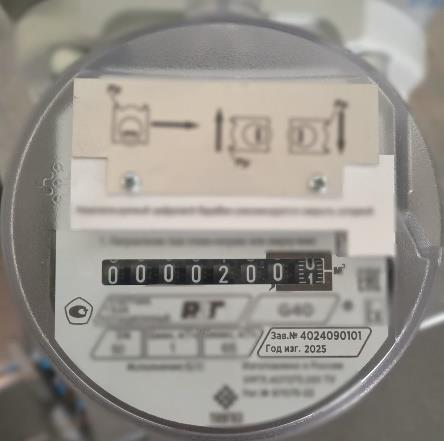

Рисунок 2 - Место нанесения заводского номера, знака утверждения типа
РВГ Исполнение А

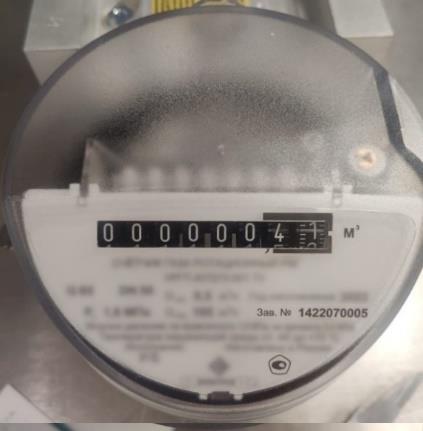

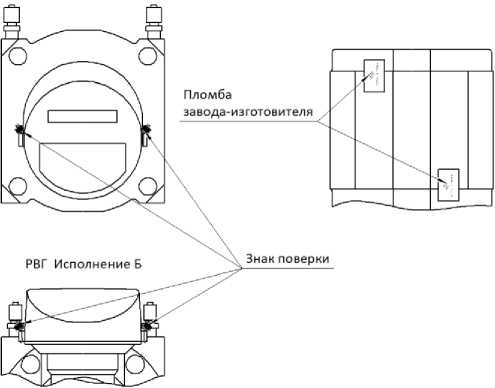

Рисунок 3 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки
Технические характеристики
Таблица 1 - Метрологические характеристики счетчиков в конструктивном исполнении А
|
Типоразмер |
Номинальный диаметр |
Qmax, м3/ч |
Диапазон рабочих |
расходов Qmin/Qmax |
Перепад давления при Qmax, Па | ||||||||
|
1:250 |
1:200 |
1:160 |
1:130 |
1:100 |
1:80 |
1:65 |
1:50 |
1:30 |
1:20 | ||||
|
Qmin, м3/ч | |||||||||||||
|
G16 |
DN 50 |
25 |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
0,5 |
0,8 |
1,3 |
55 |
|
G25 |
DN 50 |
40 |
_ |
_ |
_ |
_ |
_ |
0,5 |
0,6 |
0,8 |
1,3 |
2,0 |
80 |
|
G40 |
DN 50 |
65 |
_ |
_ |
_ |
0,5 |
0,6 |
0,8 |
1,0 |
1,3 |
2,0 |
3,0 |
230 |
|
G65 |
DN 50 |
100 |
0,4 |
0,5 |
0,6 |
0,8 |
1,0 |
1,3 |
1,6 |
2,0 |
3,0 |
5,0 |
540 |
|
G100 |
DN 80 |
160 |
0,6 |
0,8 |
1,0 |
1,3 |
1,6 |
2,0 |
2,5 |
3,0 |
5,0 |
8,0 |
425 |
|
G160 |
DN 80 |
250 |
1,0 |
1,3 |
1,6 |
2,0 |
2,5 |
3,0 |
4,0 |
5,0 |
8,0 |
13,0 |
575 |
|
G250 |
DN 100 |
400 |
1,6 |
2,0 |
2,5 |
3,0 |
4,0 |
5,0 |
6,0 |
8,0 |
13,0 |
20,0 |
810 |
|
G400 |
DN 100 |
650 |
2,5 |
3,0 |
4,0 |
5,0 |
6,5 |
8,0 |
10,0 |
13,0 |
20,0 |
32,0 |
1700 |
|
G400 |
DN 150 |
650 |
2,5 |
3,0 |
4,0 |
5,0 |
6,5 |
8,0 |
10,0 |
13,0 |
20,0 |
32,0 |
1700 |
Примечания
1 Исполнение счетчика 2У возможно только для рабочих расходов, расположенных справа от утолщенной линии.
2 Приняты следующие обозначения: Qmin - минимальный объемный расход; Qmax - максимальный объемный расход.
Таблица 2 - Метрологические характеристики счетчиков в конструктивном исполнении Б
|
Типоразмер |
Номинальный диаметр |
Qmax, м3/ч |
Диапазон измерения расхода Qmin/Qmax |
Перепад давления при Qmax, Па | ||||||||
|
1:200 |
1:160 |
1:130 |
1:100 |
1:80 |
1:65 |
1:50 |
1:30 |
1:20 | ||||
|
Qmin, м3/ч | ||||||||||||
|
G16 |
DN 50 |
25 |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
0,8 |
1,3 |
55 |
|
G25 |
DN 50 |
40 |
_ |
_ |
_ |
_ |
_ |
0,6 |
0,8 |
1,3 |
2,0 |
80 |
|
G40 |
DN 50 |
65 |
_ |
_ |
_ |
0,6 |
0,8 |
1,0 |
1,3 |
2,0 |
3,0 |
230 |
|
G65 |
DN 50 |
100 |
0,5 |
0,6 |
0,8 |
1,0 |
1,3 |
1,6 |
2,0 |
3,0 |
5,0 |
490 |
|
G100 |
DN 80 |
160 |
0,8 |
1,0 |
1,3 |
1,6 |
2,0 |
2,5 |
3,0 |
5,0 |
8,0 |
425 |
Пр имечание - Исполнение счетчика 2У возможно только для рабочих расходов, расположенных справа от утолщенной линии.
Таблица 3 - Пределы допускаемой относительной погрешности при измерении объема
|
Исполнение |
Диапазон объемного расхода |
Пределы допускаемой относительной погрешности при измерении объема, % |
|
О |
от Qmin до 0,1 ’Qmax от 0,1’Qmax до Qmax включ. |
±2,0 ±1,0 |
|
У |
от Qmin до 0,05’Qmax от 0,05’Qmax до Qmax включ. |
±2,0 ±1,0 |
|
2У |
от Qmin до Qmax включ. |
±0,9 |
|
СТО |
от Qmin до 0,1’Qmax от 0,1’Qmax до Qmax включ. |
±1,7; ±1,5* ±1,0 |
|
СТО-У |
от Qmin до 0,05’Qmax от 0,05’Qmax до Qmax включ. |
±1,7; ±1,5* ±1,0 |
|
*Для счетчиков с типоразмером G400. Примечание - Для счетчиков с диапазоном измерения расхода 1:20 в исполнениях У и СТО-У пределы допускаемой относительной погрешности при измерении объема составляют ±1,0 % во всем диапазоне измерения. | ||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||||
|
Типоразмер |
G16 |
G25 |
G40 |
G65 |
G100 |
G160 |
G250 |
G400 |
|
Порог чувствительности конструктивного исполнения А, м3/ч |
0,03 |
0,03 |
0,03 |
0,03 |
0,05 |
0,1 |
0,2 |
0,4 |
|
Порог чувствительности конструктивного исполнения Б, м3/ч |
0,1 |
0,1 |
0,1 |
0,1 |
0,16 |
_ |
_ |
_ |
|
Емкость счетного механизма, м3 |
106 |
106 |
106 |
106 |
107 |
107 |
107 |
107 |
|
Объем измерительной камеры конструктивного исполнения А, дм3 |
0,87 |
0,87 |
0,87 |
0,87 |
1,61 |
2,99 |
3,7 |
4,5 |
|
Объем измерительной камеры конструктивного исполнения Б, дм3 |
0,56 |
0,56 |
0,56 |
0,56 |
1,07 |
_ |
_ |
_ |
|
Цена деления ролика младшего 3 разряда, м3 |
0,002 |
0,02 | ||||||
|
Рабочее давление измеряемой среды, МПа, не более |
1,6 | |||||||
|
Диапазон температуры измеряемой среды, °С |
от -30 до +60 | |||||||
|
Диапазон температуры окружающей среды, °С |
от -40 до +70 | |||||||
|
Относительная влажность воздуха, % |
до 100 | |||||||
|
Маркировка взрывозащиты: - с датчиком импульсов - без датчика импульсов |
1Ex ib IIB T4 Gb X / II Gb с IIB T4 II Gb с IIB T4 | |||||||
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
230 175 335 |
230 175 335 |
230 175 335 |
230 175 335 |
230 175 435 |
300 245 410 |
300 245 460 |
320 245 520 |
|
Масса, кг, не более |
12 |
12 |
12 |
12 |
17 |
32 |
36 |
42 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
100000 |
Знак утверждения типа
наносится на циферблат механического отсчетного устройства методом термопечати и на титульный лист паспорта типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик газа ротационный РВГ |
РВГ |
1 |
|
Руководство по эксплуатации |
УРГП.407273.001 РЭ |
1 |
|
Паспорт* |
УРГП.407273.001 ПС |
1 |
|
Сетка коническая защитная** |
_ |
1 |
|
Емкость с маслом |
_ |
2 |
|
*** Шторка |
_ |
1 |
|
Шильдик «Рг»*** |
_ |
1 |
|
Шильдик «Направление потока газа»*** |
_ |
1 |
|
* В бумажной и/или электронной форме. * * Поставляется для обеспечения сохранности счетчика при его запуске на новом объекте эксплуатации. * ** Шторка, шильдики «Рг» и «Направление потока газа» входят в комплект поставки счетчиков со счетным механизмом с двумя барабанами, если при заказе не оговорено направление потока газа. | ||
Сведения о методах измерений
приведены в пункте 3.3 руководства по эксплуатации.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования
ГОСТ Р 8.993-2020 Государственная система обеспечения единства измерений. Общие требования к средствам измерений расхода и объема газа
Приказ Росстандарта от 11.05.2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
УРГП.407273.001 ТУ «Счетчики газа ротационные РВГ. Технические условия»
Другие Счетчики газа
