Счетчики электрической энергии однофазные многофункциональные НЕВА СТ2

Назначение

Счетчики электрической энергии однофазные многофункциональные НЕВА СТ2 (далее по тексту - счетчики), предназначены для измерений и учета активной и реактивной энергии в однофазных двухпроводных цепях переменного тока. Счетчики ведут измерение и учет активной энергии в двух направлениях, реактивной энергии индуктивной и емкостной.

Счетчики позволяют вести учет электрической энергии дифференцированно по зонам суток в соответствии с заданным тарифным расписанием. Счетчики измеряют показатели качества электрической энергии положительное и отрицательное отклонения напряжения, отклонение частоты, провалы напряжения и перенапряжения.

Описание

Принцип действия счетчиков основан на измерении мгновенных значений сигналов тока и напряжения с последующим вычислением активной и реактивной энергии, активной, реактивной и полной мощности, действующих значений тока и напряжения, коэффициента мощности и частоты сети переменного тока.

Принцип работы измерительно-вычислительного ядра основан на измерении и математической обработке мгновенных значений сигналов тока и напряжения с последующим вычислением параметров потребления электрической энергии. Результаты измерений сохраняются в энергонезависимой памяти счетчика и отображаются на жидкокристаллическом индикаторе (далее по тексту - ЖКИ). Часы реального времени непрерывно ведут отсчет текущего времени. При отсутствии внешнего напряжения, питание часов осуществляется от резервного источника питания - литиевой батареи.

Счетчики ведут учет энергии по тарифам, в соответствии с заданным тарифным расписанием. Счетчики измеряют энергию нарастающим итогом и сохраняют в энергонезависимой памяти измеренные значения энергии нарастающим итогом. Счетчики измеряют ток, напряжение, частоту сети, активную, реактивную и полную мощности, вычисляют коэффициент активной мощности и отношение реактивной и активной мощностей.

Конструктивно счетчики выполнены в виде электронных модулей, размещенных в корпусе с клеммной колодкой и крышкой клеммной колодки.

Счетчик состоит из следующих функциональных узлов:

- датчиков тока;

- датчика напряжения;

- блока питания;

- измерительной схемы;

- интерфейсных схем;

- счетного механизма с энергонезависимой памятью, часами реального времени,

ЖКИ в качестве устройства отображения информации;

- источника резервного питания;

- оптического импульсного выхода;

- электрического испытательного выхода;

- реле;

- оптического порта по ГОСТ IEC 61107 - 2011.

В качестве датчиков тока в счетчиках используются низкоомные шунты. Датчик напряжения представляет собой резистивный делитель. Электронный счётный механизм счётчика, содержит:

- систему на кристалле, имеющую в своем составе микроконтроллер, часы реального времени, память программ, драйвер ЖКИ, последовательные порты ввода-вывода, дискретные входы выходы,

- энергонезависимую память данных;

- оптические испытательные выходы;

- жидкокристаллический индикатор.

Счетчики оснащены электронными пломбами корпуса, крышки клеммной колодки и коммуникационного отсека, датчиком магнитного поля, подсветкой ЖК индикатора, оптическим портом по ГОСТ IEC 61107-2011, различными коммуникационными модулями.

Модификации счетчиков отличаются:

- базовым и максимальным током;

- классом точности;

- видом измеряемой энергии;

- наличием измерительного элемента в нулевом проводе;

- встроенным реле управления нагрузкой или без реле;

- исполнением корпуса на рейку ТН35 или на три винта;

- наличием функций криптографической защиты информации;

- различными проводными и беспроводными интерфейсами связи для обмена информацией с внешними устройствами.

Структура условного обозначения модификаций счетчиков приведена ниже.

НЕВА СТ2 Х Х ХХ ХХ X Х XX XXE

|__ Тип интерфейса:

WX1 - WiFi BX1 - Bluetooth PX1- PLC RX1 - RF модем CX1 -модем PLC/RF GX1- GSM/GPRS модем LX1 - модем LP WAN NX1 - модем NB loT Х - значение присваивается в соответствии с КД

E -разъем для подключения выносной антенны.

Дополнительные опции:

B2 - базовое исполнение счетчика

С - расцепитель нагрузки

D - протокол DLMS

I - протокол ГОСТ IEC 61107 режим C P - вход подключения резервного питания

S - протокол СПОДЭС

ZY - криптографическая защита

Y - значение присваивается в соответствии с КД Ток базовый (максимальный), А 6 - 5(60)A

8 - 5(80)A

9 - 5(100)A

0-10(100)A

Класс точности акт./реакт.

1 - 1/1

2 - 1/2

3 - 0.5/1

____________________ Тип датчика тока:

S - шунт

2S - два шунта ________________________Вид измеряемой энергии:

A - активная

2A - активная в прямом и обратном направлениях AR - активная и реактивная 2AR - активная в прямом, обратном направлениях и реактивная

----------------------------Номер модели счетчика

________________________________ Способ крепления проводников

1 - для крепления винтами или установки на рейку ТН 35;

2 - для установки на рейку ТН 3 5 Тип счетчика

Все счетчики оснащены оптическим портом по ГОСТ IEC 61107-2011.

Счетчики обеспечивают измерение мгновенных значений:

- мощности активной, реактивной и полной;

- среднеквадратических значений тока и напряжения;

- частоты сети;

- коэффициентов активной и реактивной Одф - отношение реактивной мощности к активной) мощностей;

- измерение параметров качества электроэнергии - положительных и отрицательных отклонений напряжения, отклонений частоты сети, провалов и перенапряжения.

Счетчики в зависимости от исполнения обеспечивают учет и хранение измеренных значений энергии активной, активной положительной, активной отрицательной, реактивной положительной и реактивной отрицательной, реактивной по четырем квадрантам (с QI по QIV) нарастающим итогом суммарно и дифференцировано по тарифам, в соответствии с тарифным расписанием, а также энергии потерь в линии.

Счетчики формируют и сохраняют в памяти профили измеренных параметров с метками времени на начало месяца, на начало суток, на конец двух временных интервалов 1 и 2. Время интервалов устанавливается пользователем из ряда 1, 3, 5, 10, 15, 30 или 60 минут. В памяти счетчика сохраняются 16 профилей (по 8 профилей для временных интервалов 1 и 2) по 16384 значений.

В профили, формируемые по окончанию задаваемых временных интервалов, могут сохраняться минимальные, максимальные и усредненные значения следующих параметров:

- мощность активная положительная (QI+QII);

- мощность активная отрицательная (QIII+QIV);

- мощность активная суммарная abs(QI+QIV)+(abs(QII+QIII));

- мощность реактивная импорт (QI+QII);

- мощность реактивная экспорт (QIII+QIV);

- мощность полная;

- ток в фазном проводе;

- ток в нулевом проводе;

- разность токов в нулевом и фазном проводе;

- напряжение;

- коэффициент активной мощности;

- частота сети;

- отношение реактивной и активной мощностей tgф;

- температура в корпусе счетчика.

В профили, формируемые на начало суток могут сохраняться значения следующих параметров:

- энергия активная |QI+QIV|+|QII+QIII| суммарно и по тарифам;

- энергия активная импорт (QI+QIV) суммарно и по тарифам;

- энергия активная экспорт (QII+QIII) суммарно и по тарифам;

- энергия реактивная (QI+QII) суммарно и по тарифам;

- энергия реактивная (QIII+QIV) суммарно и по тарифам;

- энергия реактивная QI суммарно и по тарифам;

- энергия реактивная QII суммарно и по тарифам;

- энергия реактивная QIII суммарно и по тарифам;

- энергия реактивная QIV суммарно и по тарифам;

- удельная энергия потерь в ЛЭП суммарно и по тарифам;

- энергия потерь активная в ЛЭП, приведенная к сопротивлению линии RL (QI+QII+QIII+QIV);

- энергия потерь активная положительная в ЛЭП, приведенная к сопротивлению линии RL (QI+QIV);

- энергия потерь активная отрицательная в ЛЭП, приведенная к сопротивлению линии RL (QII+QIII);

- энергия потерь реактивная, приведенная к реактивному сопротивлению линии XL (QI+QII+QIII+QIV)

- энергия потерь реактивная импорт, приведенная к реактивному сопротивлению линии XL (QI+QII)

- энергия потерь реактивная экспорт, приведенная к реактивному сопротивлению линии XL (QIII+QIV)

- длительность отклонения коэффициента реактивной мощности;

- максимальное значение коэффициента реактивной мощности;

- длительность отклонения напряжения ниже порогового значения;

- длительность отклонения напряжения выше порогового значения;

- длительность отклонения частоты ниже порогового значения 1;

- длительность отклонения частоты выше порогового значения 1;

- длительность отклонения частоты ниже порогового значения 2;

- длительность отклонения частоты выше порогового значения 2;

- время работы счетчика с момента выпуска.

В профили, формируемые на начало месяца могут сохраняться значения следующих параметров:

- энергия активная |QI+QIV|+|QII+QIII| суммарно и по тарифам;

- энергия активная импорт (QI+QIV) суммарно и по тарифам;

- энергия активная экспорт (QII+QIII) суммарно и по тарифам;

- энергия реактивная (QI+QII) суммарно и по тарифам;

- энергия реактивная (QIII+QIV) суммарно и по тарифам;

- энергия реактивная QI суммарно и по тарифам;

- энергия реактивная QII суммарно и по тарифам;

- энергия реактивная QIII суммарно и по тарифам;

- энергия реактивная QIV суммарно и по тарифам;

- мощность активная максимальная усредненная (QI+QIV)+(QII+QIII);

- мощность активная положительная максимальная усредненная QI+QIV;

- мощность активная отрицательная максимальная усредненная QII+QIII;

- мощность реактивная положительная максимальная усредненная QI+QII;

- мощность реактивная отрицательная максимальная усредненная QIII+QIV;

- мощность реактивная максимальная усредненная QI;

- мощность реактивная максимальная усредненная QII;

- мощность реактивная максимальная усредненная QIII;

- мощность реактивная максимальная усредненная QIV;

- удельная энергия потерь в ЛЭП суммарно и по тарифам;

- энергия потерь в ЛЭП активная (QI+QII+QIII+QIV), приведенная к сопротивлению линии RL;

- энергия потерь в ЛЭП активная положительная (QI+QIV), приведенная к

сопротивлению линии RL;

- энергия потерь в ЛЭП активная отрицательная (QII+QIII), приведенная к

сопротивлению линии RL;

- энергия потерь в ЛЭП реактивная (QI+QII+QIII+QIV), приведенная к реактивному сопротивлению линии XL;

- энергия потерь в ЛЭП реактивная положительная (QI+QII), приведенная к реактивному сопротивлению линии XL;

- энергия потерь в ЛЭП реактивная отрицательная (QIII+QIV), приведенная к реактивному сопротивлению линии XL;

- максимальное значение коэффициента реактивной мощности на интервале интегрирования;

- минимальные и максимальные значения активной, реактивной и полной мощности на интервале интегрирования;

- усредненное за месяц суточное значение максимальной активной мощности на интервале интегрирования;

- усредненное за месяц суточное значение максимальной активной мощности на интервале интегрирования в период пиковых нагрузок;

- качества сети;

- время работы счетчика с момента выпуска.

В профиль, формируемый на начало года счетчики сохраняют значения следующих параметров:

- энергия активная |QI+QIV|+|QII+QIII| суммарно и по тарифам;

- энергия активная импорт (QI+QIV) суммарно и по тарифам;

- энергия активная экспорт (QII+QIII) суммарно и по тарифам;

- энергия реактивная (QI+QII) суммарно и по тарифам;

- энергия реактивная (QIII+QIV) суммарно и по тарифам;

- удельная энергия потерь в ЛЭП суммарно и по тарифам;

- время работы счетчика с момента выпуска.

Счетчики ведут журнал событий и сохраняют в памяти информацию:

- о выключении и включении питания ПУ,

- об отключении нагрузки по команде, при наличии магнитного поля, в случае превышения лимита мощности, лимита энергии, температуры, при отклонении напряжения, при небалансе токов, при вскрытии корпуса;

- о начале и окончании экспорта;

- о небалансе токов;

- о превышении максимального тока;

- о перепрограммировании данных счётчика с указанием измененного параметра;

- об изменении времени и даты с фиксацией изменяемого времени;

- о коррекции времени;

- о снятии и установке крышки клеммной колодки;

- о снятии и установке крышки отсека коммуникационных модулей;

- о вскрытии корпуса счетчика;

- о начале и окончании воздействия сильного магнитного поля;

- о фактах установки и разрыве соединения по различным интерфейсам;

- о попытках несанкционированного доступа по интерфейсу;

- о нарушениях требований протокола;

- об очистке месячных и суточных профилей потребления энергии;

- об очистке различных журналов событий;

- об очистке профилей нагрузки;

- о результатах самодиагностики;

- о состоянии блокиратора реле нагрузки;

- о превышении заданного лимита мощности;

- о превышении заданного лимита энергии;

- о превышении заданного порога отношения реактивной и активной мощностей.

- об отклонении напряжения и частоты сети в соответствии с ГОСТ 32144-2013.

Счетчики обеспечивают возможность задания следующих параметров:

- времени и даты;

- адреса для удаленного доступа;

- пароля низкого уровня;

- пароля высокого уровня;

- места установки прибора;

- коэффициента автоматической коррекции точности хода часов;

- периода усреднения максимальной мощности от 1 до 60 минут с дискретностью 1 минута;

- двух периодов усреднения параметров длительностью 1, 3, 5, 10, 15, 30, 60 минут для ведения профилей;

- захватываемых в профили параметров;

- тарифных расписаний с количеством тарифов до 4, количеством тарифных зон суток до 48 отдельно для каждого дня недели, с разбивкой по 12 сезонам

- 32 исключительных дней с указанием тарифного расписания используемого в

каждый из этих дней;

- набора параметров, выводимых на ЖКИ в автоматическом режиме;

- лимита мощности, лимита энергии, порогов напряжения, температуры, коэффициентов активной и реактивной мощностей;

- параметров для контроля качества электроэнергии.

Счетчики обеспечивают возможность обнуления профилей и журналов событий.

Счетчики обеспечивают измерение и индикацию:

- мощности активной, реактивной и полной;

- среднеквадратических значений токов в фазном и нулевом проводах;

- среднеквадратического значения напряжения;

- коэффициента активной мощности;

- коэффициента реактивной мощности tgф;

- частоты сети;

- температуры в корпусе счетчика.

Набор параметров и длительность вывода параметров на индикаторе программируется.

Обмен информацией локально осуществляется через оптический порт с помощью программного обеспечения «TPMeter», с УСПД и АИИС КУЭ через беспроводные модемы с помощью программного обеспечения АИИС КУЭ. Программирование счетчиков осуществляется с помощью ПО «TPMeter».

Оптический порт на физическом уровне соответствует требованиям ГОСТ IEC 611072011.

Протокол взаимодействия по интерфейсам удаленного доступа основан на базовой эталонной модели взаимосвязи открытых систем в соответствии с ГОСТ 28906-91.

Конструкция предусматривает возможность пломбирования корпуса счетчика после поверки пломбой с оттиском или изображением знака поверки, пломбирования кожуха счетчика навесной пломбой производителя, после выпуска из производства, крышки клеммной колодки - навесной пломбой энергосбытовой компании, для предотвращения несанкционированного вмешательства в схему включения прибора. Кроме того, защита счетчиков обеспечивается несколькими уровнями паролей для разделения доступа к параметрам и данным, хранящимся в счетчике.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на лицевую панель счетчика методом лазерной гравировки в месте, указанном на рисунках 1 и 2.

Знак поверки наносится на пломбу, навешиваемую или устанавливаемую в местах, указанных на рисунках 1 и 2 и(или) в паспорте счетчика в соответствующем разделе.

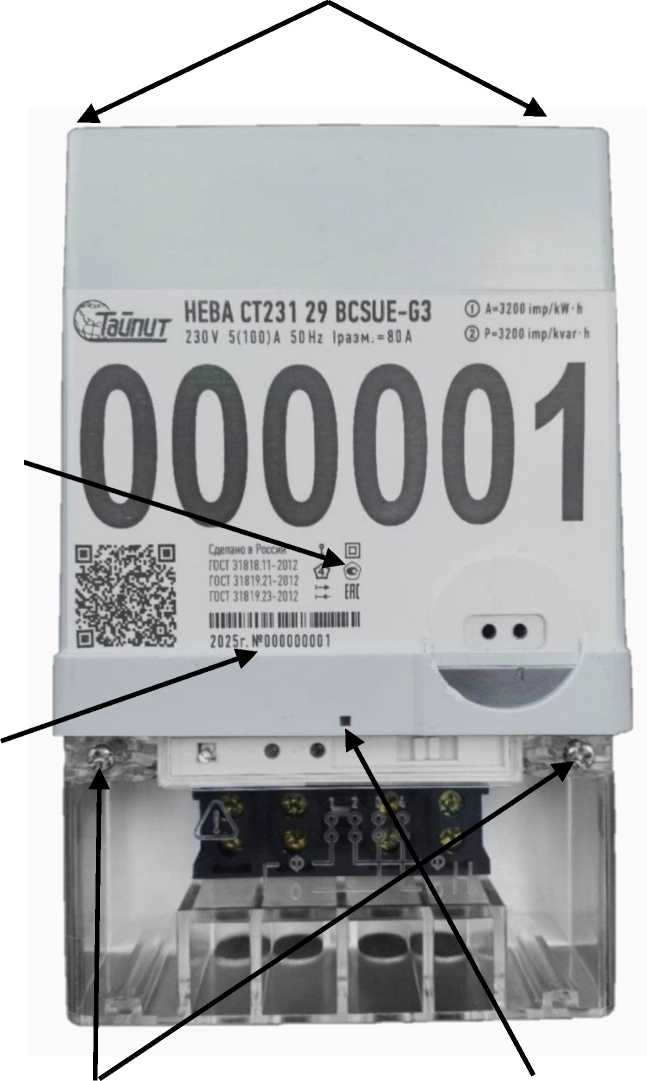

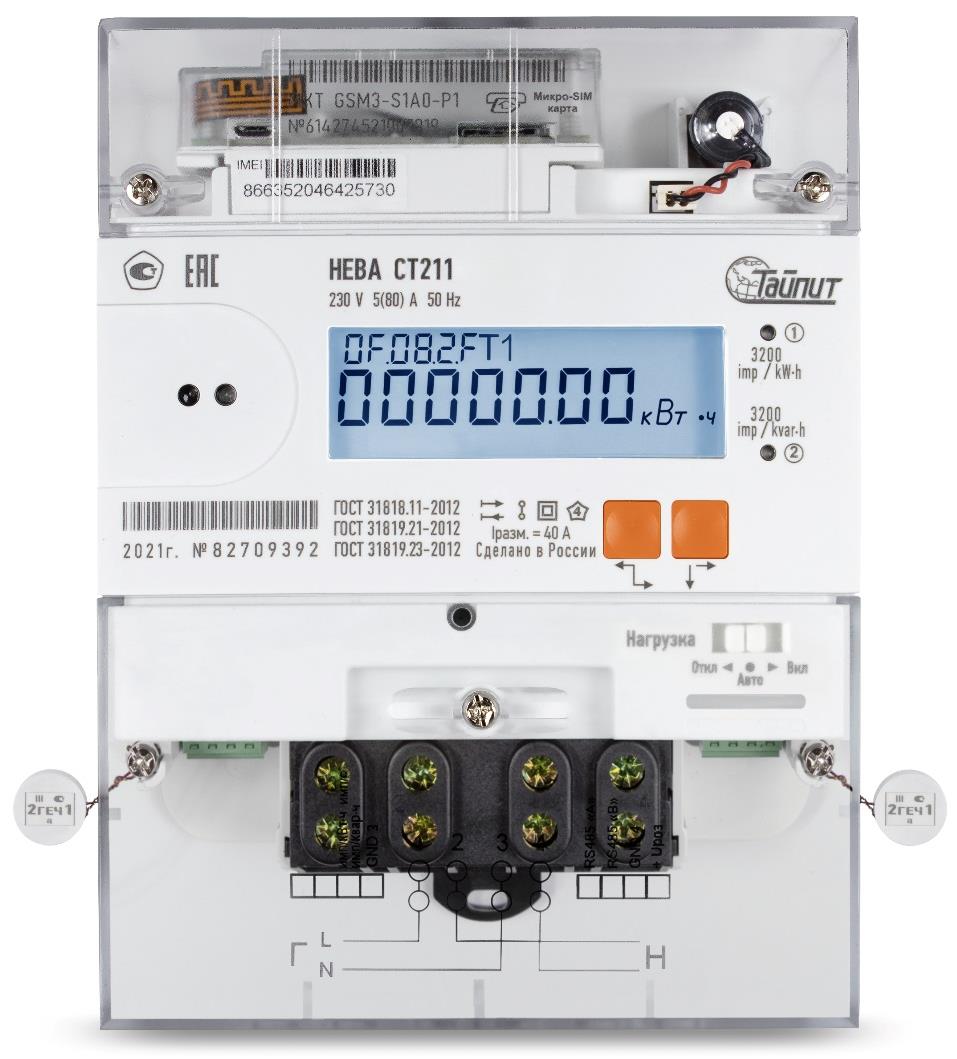

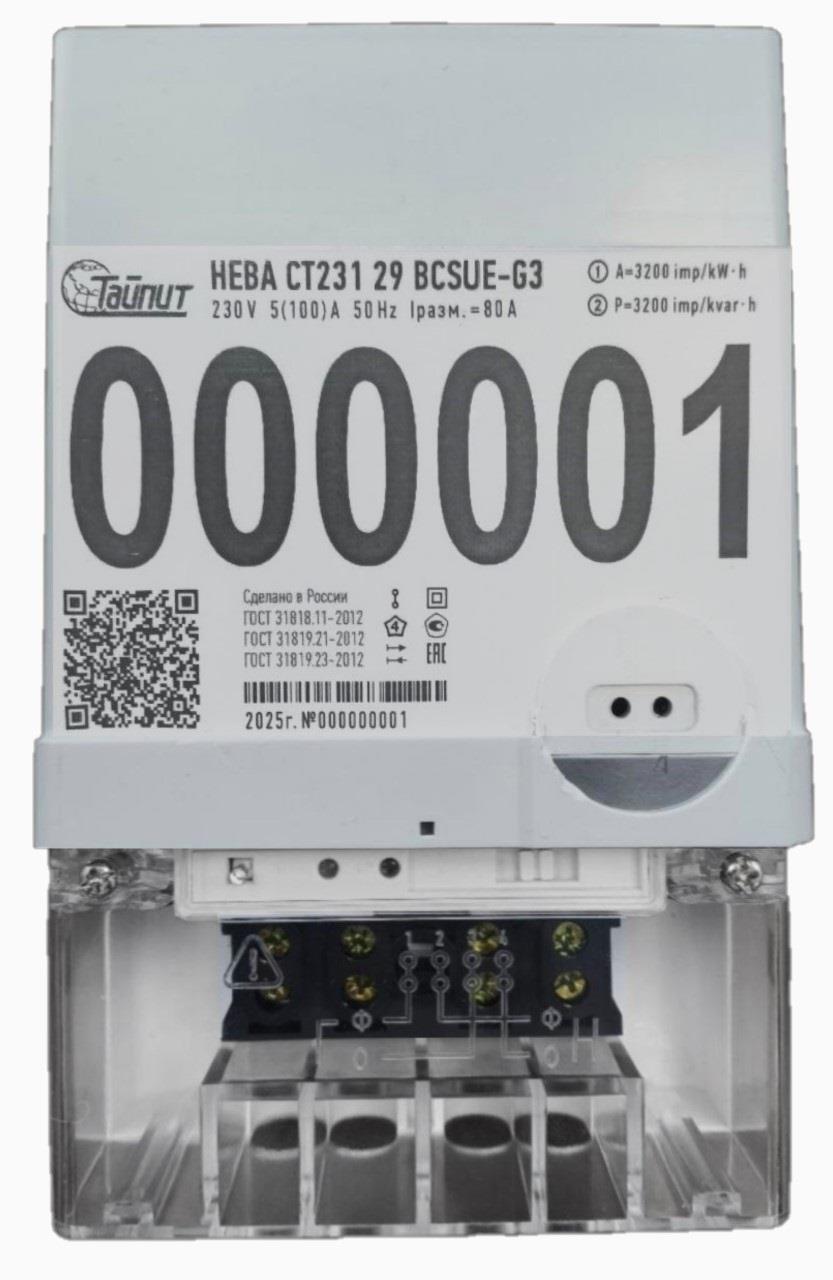

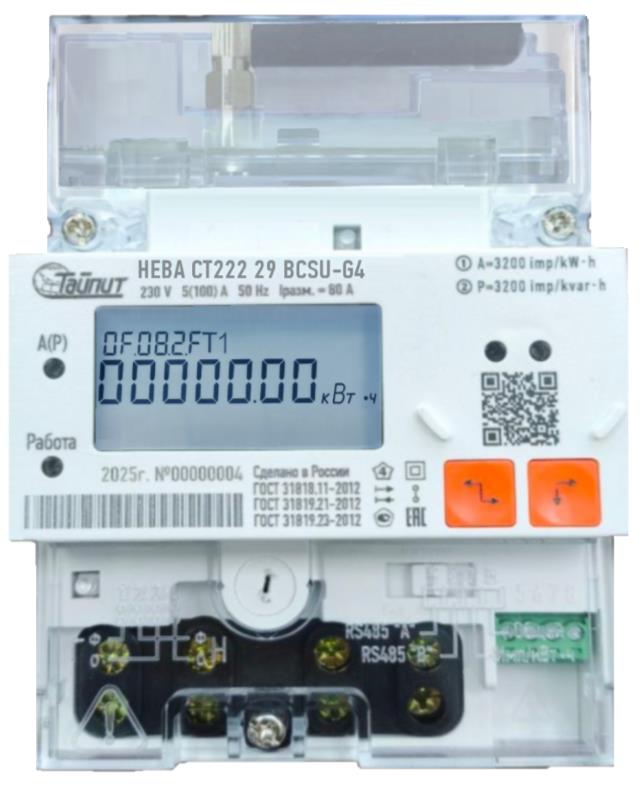

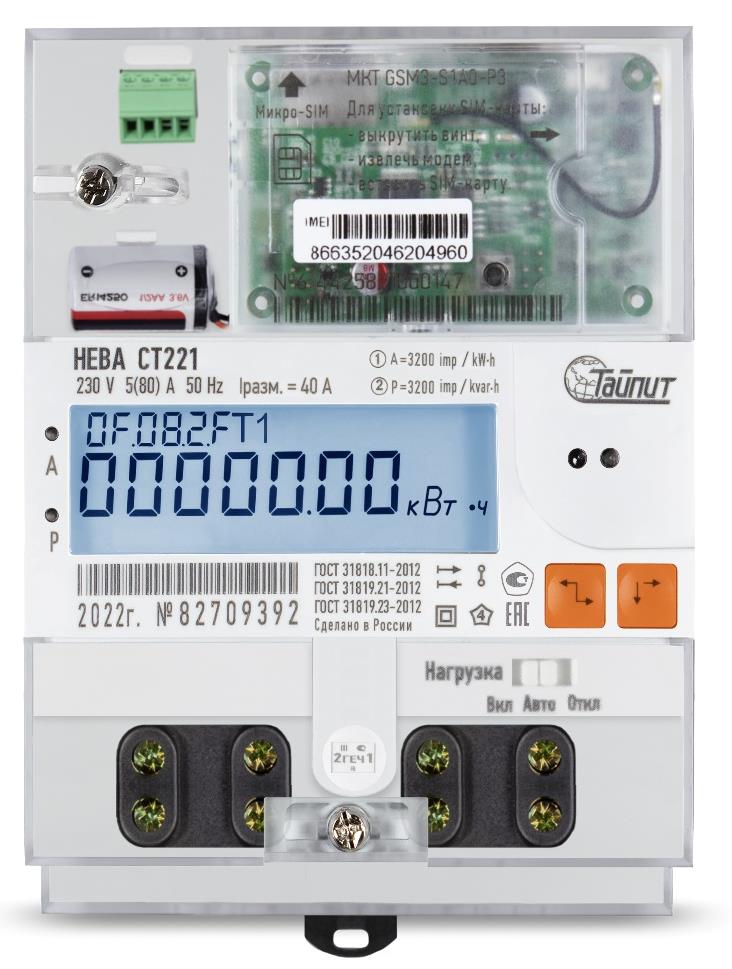

Фотографии общего вида счетчиков с указанием мест опломбирования пломбами производителя и пломбами со знаком поверки, нанесения заводского номера и знака утверждения типа представлены на рисунках 1 и 2.

На корпус счетчики или крышки клеммной колодки и коммуникационного отсека могут быть нанесены логотипы компании-собственника или иная информация в соответствии с техническим заданием или договором поставки.

Место для навешивания пломбы производителя при выпуске из

производства и пломбы организации, после обслуживания или ремонта

Место нанесения

заводского номера

НЕВА CT221 гэо V 5<80) A 50 Ha

CF.£?82F

П П П П П П П

UUUUUUUkW h

типа

Место

Место нанесения знака утверждения

IIIIIIIIIMIIlill 866352046204960

Т1

jgiiiiiiiiiiiiMinii ran nil* г! го!? —* $ ©

2OIF. №82709392 Q Ф EH(

или

пломбы со знаком поверки

Место для навешивания пломбы энергоснабжающей организации

для установки навешивания

Рисунок 1 - Общий вид счетчика электрической энергии однофазного НЕВА СТ221

Места для навешивания пломб производителя при выпуске из производства и пломб организации, после обслуживания или ремонта

«11'1 III Illi III IIIIII1Н111П

J GSM3-S1A0-P1

микро-siM • карта

™ИИ1И1ШИ1111

866352046425730

Место знака типа

нанесения утверждения

НЕВА СТ211

230 V 5(М) А 50 Hz

GF.D8?FT1

п п п п п п п

UUUUUUUkBt -Ч

згоо

imp / HW

JW г imp / Kvar-h

..........................              т2-?олф

2021г^Ь8 2 7О93?2 ГОСТ 31 B19.23-201Z Сделано а России

Место нанесения заводского номера

Место для навешивания пломбы энергоснабжающей организации

Нагрузка

Места для навешивания пломб со знаком поверки

Рисунок 2 - Общий вид счетчика электрической энергии однофазного НЕВА СТ211

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) счетчиков электрической энергии однофазного многофункционального НЕВА СТ2 разработано специалистами ООО «Тайпит-ИП» и является собственностью компании.

Встраиваемое ПО записывается в память микроконтроллера, с установкой бита защиты от считывания. После установки бита защиты чтение и копирование ПО невозможно.

Корректировка метрологических коэффициентов, отвечающих за точность измерений, возможна только в процессе производства при снятом щитке и установленной аппаратной перемычке. После удаления аппаратной перемычки и опломбирования корпуса изменение метрологических коэффициентов невозможно.

Изменение параметров пользователя, возможно при наличии соответствующего ПО и знании паролей доступа к изменяемым параметрам, а при изменении через локальный интерфейс ещё и после удаления пломбы энергоснабжающей организации.

ПО записываемое в память программ микроконтроллеров зависит от модификации счётчика.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Метрологические характеристики счетчиков при измерении активной энергии, не попадающие под требования ГОСТ 31819.21-2012_______________________________________

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на лицевой панели счетчика методом лазерной гравировки в соответствии с рисунками 1-2 и на титульные листы эксплуатационной документации методом офсетной печати.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» документа ТАСВ.411152.014 РЭ Руководство по эксплуатации.

Нормативные документы

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2;

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии;

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения;

ГОСТ МЭК 61038-2011 Учет электроэнергии. Тарификация и управление нагрузкой. Особые требования к переключателям по времени;

ГОСТ МЭК 61107-2011 Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными;

ГОСТ Р 58940-2020 Требования к протоколам обмена информацией между компонентами интеллектуальной системы учета и приборами учета;

ГОСТ 28906-91 Системы обработки информации. Взаимосвязь открытых систем. Базовая эталонная модель;

ТУ 26.51.63-014-67505146-2022 Счетчики электрической энергии однофазные многофункциональные НЕВА СТ2. Технические условия.
