Зонды гидрологические ОЛД-1
| Номер в ГРСИ РФ: | 87324-22 |
|---|---|
| Производитель / заявитель: | АО «Морские неакустические комплексы и системы, г. Санкт-Петербург |
Зонды гидрологические ОЛД-1 (зонды) предназначены для измерений избыточного гидростатического давления, температуры морской воды, относительной электрической проводимости морской воды и скорости распространения звука в морской воде.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 87324-22 | |||||||||
| Действует | по 14.11.2027 | |||||||||
| Наименование | Зонды гидрологические | |||||||||
| Модель | ОЛД-1 | |||||||||
| Приказы |
№2002 от
18.09.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 35f658ee-71da-91af-f09c-1e7e42fd1c11 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «Морские неакустические комплексы и системы», РОССИЯ, 191014, г. Санкт-Петербург, ул. Госпитальная, д. 3
Поверка
| Методика поверки / информация о поверке |
МП 254-0165-2022 Государственная система обеспечения единства измерений. Зонды гидрологические ОЛД-1. Методика поверки
МП 254-0165-2022 с изм.№1 Государственная система обеспечения единства измерений. Зонды гидрологические ОЛД-1. Методика поверки
(с 18.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 18 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
87324-22: Описание типа
2022-87324-22.pdf
|
Скачать | 320.1 КБ | |
|
87324-22: Методика поверки
2022-mp87324-22.pdf
Файл устарел
|
Скачать | 3.3 MБ | |
|
87324-22: Описание типа
2022-87324-22-1.pdf
Файл устарел
|
Скачать | 320.1 КБ | |
|
87324-22: Описание типа
2025-87324-22.pdf
Файл устарел
|
Скачать | 134 КБ | |
|
87324-22: Методика поверки
2022-mp87324-22-1.pdf
Файл устарел
|
Скачать | 3.3 MБ | |
|
87324-22: Методика поверки
2025-mp87324-22.pdf
Файл устарел
|
Скачать | 4.4 MБ | |
|
87324-22: Описание типа
2025-87324-22-1.pdf
|
Скачать | 134 КБ | |
|
87324-22: Методика поверки
МП 254-0165-2022
2022-mp87324-22-2.pdf
|
Скачать | 3.3 MБ | |
|
87324-22: Методика поверки
МП 254-0165-2022 с изм.№1
2025-mp87324-22-1.pdf
|
Скачать | 4.4 MБ |
Описание типа
Назначение
Зонды гидрологические ОЛД-1 (зонды) предназначены для измерений избыточного гидростатического давления, температуры морской воды, относительной электрической проводимости морской воды и скорости распространения звука в морской воде.
Описание
К настоящему типу средств измерений относятся зонды гидрологические ОЛД-1 модификации -04 (ВТИГ1.570.004-04).
Принцип работы зонда заключается в преобразовании измеряемых физических величин с помощью первичных измерительных преобразователей (датчиков) избыточного гидростатического давления, температуры, относительной электрической проводимости и скорости распространения звука в морской воде в аналоговые электрические сигналы, формировании их цифровых эквивалентов (кодов), архивировании их в памяти погружаемого устройства (ПУ).
Зонд представляет собой измерительный комплекс с независимыми измерительными каналами - измерительный канал избыточного гидростатического давления (ИКД), измерительный канал температуры морской воды (ИКТ), измерительный канал относительной электрической проводимости (ИКП), измерительный канал скорости распространения звука в морской воде (ИКСЗ).
Датчик ИКД - тензометрический датчик с чувствительным элементом в виде плеч измерительного тензометрического моста, нанесенных на деформируемую под действием избыточного гидростатического давления сапфировую подложку. Выходной сигнал напряжения моста зависит от степени деформации подложки и пропорционален выходному электрическому сигналу датчика.
Датчик ИКТ - медный термометр сопротивления, включенный в несимметричный измерительный мост, выходной сигнал которого пропорционален электрическому сопротивлению чувствительного элемента датчика.
Датчик ИКП - кондуктометрический датчик трансформаторного типа с измерительной и генераторной катушками тороидальной формы, размещенных коаксиально в герметичном металлическом цилиндре, представляющем из себя разомкнутый виток для электромагнитного поля. Электромагнитная связь между катушками обеспечивается электропроводящей морской водой, заполняющей кварцевую трубку, расположенную коаксиально с осями катушек. Материал трубки обеспечивает стабильность геометрических размеров объема жидкости, заполняющей трубку, и, соответственно, независимость коэффициента связи между катушками от температуры и гидростатического давления окружающей водной среды. Выходной сигнал датчика, представляющий собой разность напряжений генерации (накачки) и измерительного напряжения, пропорционален электрической проводимости морской воды.
Датчик ИКСЗ - датчик пьезоакустического типа, в котором совмещены излучатель и приемник импульсов акустического сигнала с известной базой (расстоянием между отражателями). Скорость распространения звука в морской воде вычисляется автоматически с учетом фиксированной длины пути и измеренного интервала времени между излученными и принятыми импульсами.
Выходные сигналы датчиков поступают на входы многоканального аналого-цифрового преобразователя, на выходе которого формируются цифровые сигналы (коды), соответствующие измеренным значениям физических величин.
Датчики, конструктивно объединённые в блок датчиков ПУ, расположены на нижней торцевой части корпуса ПУ и имеют прямой контакт с окружающей водной средой.
Механическая защита датчиков обеспечивается ограждением цилиндрической формы, изготовленным из высокопрочного пластика.
На противоположном торце корпуса ПУ расположены вилка герметичного коаксиального соединителя (гермоввод) и герметичный переключатель режимов работы, управляемый магнитным ключом (ГПР). К гермовводу подключается устройство сопряжения для соединения ПУ с ПЭВМ или зарядное устройство для зарядки аккумуляторной батареи, расположенной внутри ПУ.
Корпус зонда цилиндрической формы изготовлен из высокопрочной нержавеющей стали.
В герметичном объеме корпуса зонда расположены магнитоуправляемые реле ГПР, блок автономного питания, блок аналого-цифровых и цифро-аналоговых преобразователей, устройство цифровой твердотельной памяти.
Программное обеспечение ПО «ПРОФИЛЬ-2002» позволяет отображать на мониторе ПК пользователя результаты измерений, сохраненные в памяти зонда (рабочий режим), и обеспечивает вывод текущих результатов измерений в режимах калибровки и поверки его измерительных каналов с использованием кабеля связи.
Нанесение знака поверки на средство измерений не предусмотрено.
Место пломбирования в виде пломбировочной чашки расположено под герметичным переключателем режимов работы ПУ в верхней части его прочного корпуса.
Заводской номер, состоящий из четырех цифр, наносится на ограждение блока датчиков ПУ методом гравировки.

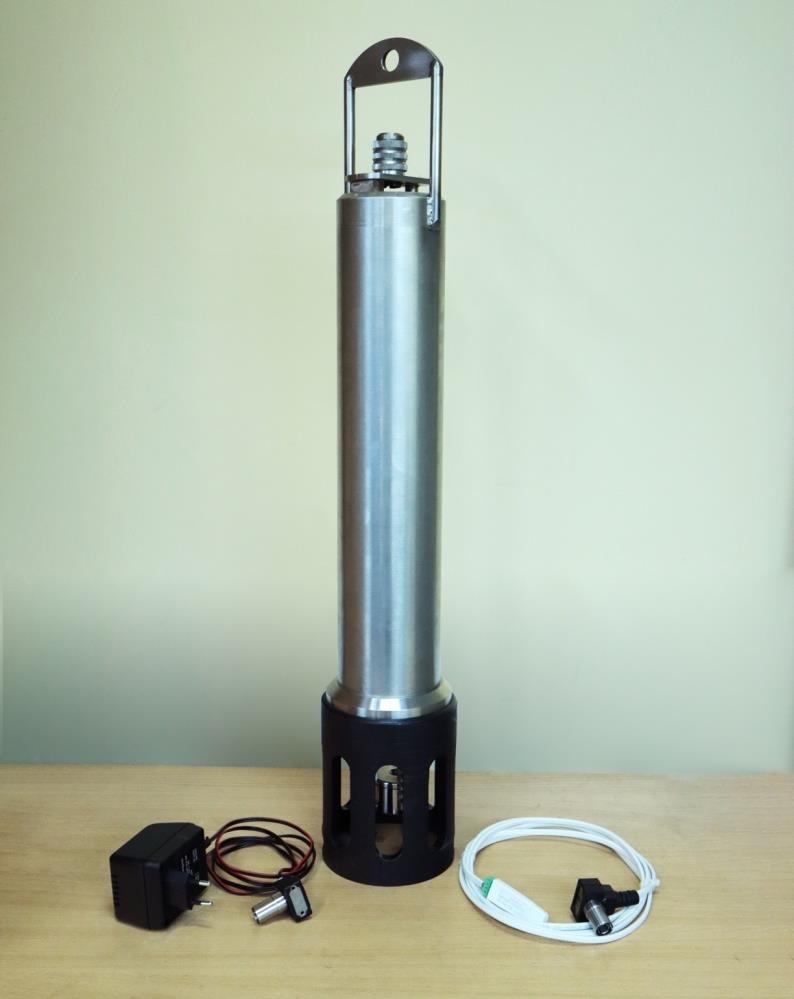

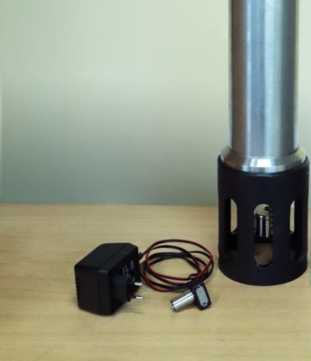

Общий вид зонда, место нанесения пломбы и заводского номера приведены на рисунке 1.
Место нанесения пломбы
Место нанесения заводского номера
Рисунок 1 - Общий вид зондов гидрологических ОЛД-1 с указанием места пломбировки и места нанесения заводского номера
Программное обеспечение
Автономное программное обеспечение (ПО) «ПРОФИЛЬ-2002» обеспечивает приём в ПЭВМ результатов измерений от ПУ в виде кодов текущих значений измеряемых параметров, расчёт значений физических величин ИКД, ИКТ, ИКП, ИКСЗ согласно калибровочным коэффициентам, расчёт значений солёности, плотности и скорости распространения звука в воде, а также их обработку, архивацию, визуализацию и передачу внешним потребителям.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПРОФИЛЬ-2002 |
|
Номер версии (идентификационный номер) ПО |
1.x1) |
|
1) х - метрологически незначимая часть ПО, может принимать значения от 0 до 9 | |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Измерительный канал избыточного гидростатического давления: диапазон измерений, МПа пределы допускаемой абсолютной погрешности, МПа |
от 0 до 20,000 ±0,025 |
|
Измерительный канал температуры морской воды: диапазон измерений, °С пределы допускаемой абсолютной погрешности, °С |
от -2,50 до +35,00 ±0,03 |
|
Измерительный канал относительной электрической проводимости морской воды: диапазон измерений, отн. ед. пределы допускаемой абсолютной погрешности, отн. ед. |
от 0,1 до 1,6 ±0,0015 |
|
Измерительный канал скорости распространения звука в морской воде: диапазон измерений, м/с пределы допускаемой абсолютной погрешности, м/с |
от 1402,0 до 1560,0 ±0,5 |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Частота измерений по каждому измерительному каналу, Гц |
12 |
|
Продолжительность непрерывной работы ПУ в автономном режиме от встроенной аккумуляторной батареи, ч, не менее |
10 |
|
Параметры электрического питания: - напряжение переменного тока, В - переходное отклонение, В |
220±11 от 248,6 до 165 |
|
Потребляемая электрическая мощность, В^А, не более |
60 |
|
Масса ПУ, кг, не более |
14 |
|
Габаритные размеры ПУ (диаметр; высота), мм, не более |
125;750 |
|
Условия эксплуатации: - диапазон рабочих температур ПУ, °С; - относительная влажность при температуре +35 °C, %; |
от -4 до +35 100 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
5000 |
Знак утверждения типа
наносится на ВТИГ1.570.004РЭ «Зонд гидрологический ОЛД-1. Руководство по эксплуатации» и ВТИГ1.570.004ФО «Зонд гидрологический ОЛД-1. Формуляр» типографским способом.
Комплектность
Таблица 5 - Комплектность зондов
|
Наименование |
Обозначение |
Количество |
|
Зонд гидрологический ОЛД-1 |
ВТИГ1.570.004-04 |
1 шт. |
|
Программный комплекс «ПРОФИЛЬ-2002» |
643.НМИУ.00010-01 |
1 шт. |
|
Формуляр |
ВТИГ1.570.004ФО |
1 экз. |
|
Руководство по эксплуатации |
ВТИГ1.570.004РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации ВТИГ1.570.004РЭ.
Нормативные документы
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта № 2712 от 19.11.2024 г.
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Росстандарта № 2653 от 20.10.2022 г.
Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей, утвержденная приказом Росстандарта № 609 от 27.03.2025 г.
ГОСТ Р 8.870-2014 «ГСИ. Государственная поверочная схема для средств измерений скорости звука в жидких средах в диапазоне от 800 до 2000 м/с», утвержденный Приказом Росстандарта № 538-ст от 11.06.2014 г.
ВТИГ1.570.004ТУ «Зонд гидрологический ОЛД-1. Технические условия»
