Датчики вибрации ИВД-5
| Номер в ГРСИ РФ: | 87353-22 |
|---|---|
| Категория: | Датчики вибрации |
| Производитель / заявитель: | ООО "Прософт-Системы", г.Екатеринбург |
Датчики вибрации ИВД-5 (далее - датчики) предназначены для измерения среднего квадратичного значения (далее - СКЗ) виброскорости, СКЗ виброускорения, мгновенного значения виброускорения и размаха виброперемещения в направлении перпендикулярном поверхности оборудования в месте контакта датчика.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 87353-22 |
| Наименование | Датчики вибрации |
| Модель | ИВД-5 |
| Срок свидетельства (Или заводской номер) | 18.11.2027 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Прософт-Системы" (ООО "Прософт-Системы"), г. Екатеринбург
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 133 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 133 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 21.04.2024 |
Поверители
Скачать
| 87353-22: Описание типа СИ | Скачать | 363.6 КБ | |
| 87353-22: Методика поверки | Скачать | 6.4 MБ |
Описание типа
Назначение
Датчики вибрации ИВД-5 (далее - датчики) предназначены для измерения среднего квадратичного значения (далее - СКЗ) виброскорости, СКЗ виброускорения, мгновенного значения виброускорения и размаха виброперемещения в направлении перпендикулярном поверхности оборудования в месте контакта датчика.
Описание
Принцип действия датчиков вибрации ИВД-5 основан на генерации электрического сигнала пропорционального вибрации, воздействующей на датчик вибрации.
В основе принципа действия датчиков ИВД-5 лежит прямой пьезоэлектрический эффект, заключающийся в образовании электрического заряда при механическом воздействии на пьезоэлемент.
Датчики применяются для вибрационного контроля и защиты промышленного оборудования, установленного во взрывоопасных и взрывобезопасных зонах.
Датчики вибрации ИВД-5 выпускаются в следующих исполнениях: ИВД-5Ц- предназначенные для измерения СКЗ виброскорости, СКЗ виброускорения, размаха виброперемещения; ИВД-5СХ - предназначенные для измерения СКЗ виброскорости; ИВД-5У и ИВД-5А -предназначенные для измерения мгновенного значения виброускорения. Датчики вибрации ИВД-5, кроме измеряемого параметра вибрации, различаются типом выходного сигнала, диапазоном измерения, рабочими условиями эксплуатации и конструктивными особенностями.
Датчики вибрации ИВД-5СХ выпускаются в следующих исполнениях: ИВД-5С1, ИВД-5С2, ИВД-5С3, различающихся нормируемой точностной характеристикой.
Датчики вибрации ИВД-5 конструктивно выполнены в виде моноблока с кабелем для внешних соединений. В зависимости от типа взрывозащиты кабели выполнены постоянно присоединенными или присоединяемые с помощью разъема.
Заводской номер представлен в числовом формате.
Знак утверждения типа, название исполнения и заводской номер наносятся на корпус датчика методом гравировки.
Пломбирование датчиков вибрации ИВД-5 не предусмотрено.
Знак поверки наносится в свидетельство о поверке. Место нанесения знака поверки на корпусе датчика не предусмотрено.

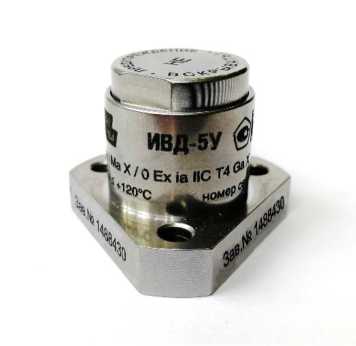

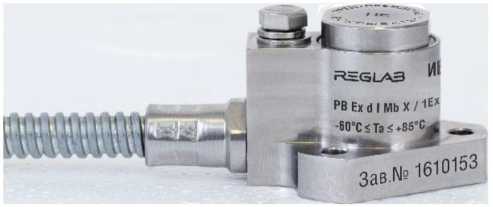

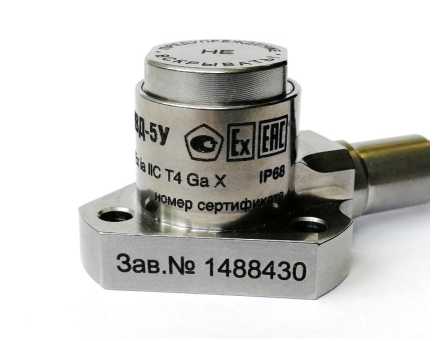

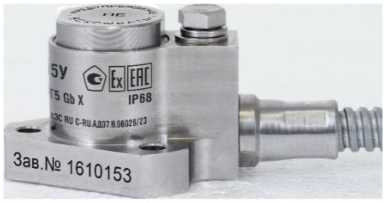

Общий вид датчиков вибрации ИВД-5 представлен на рисунке 1.

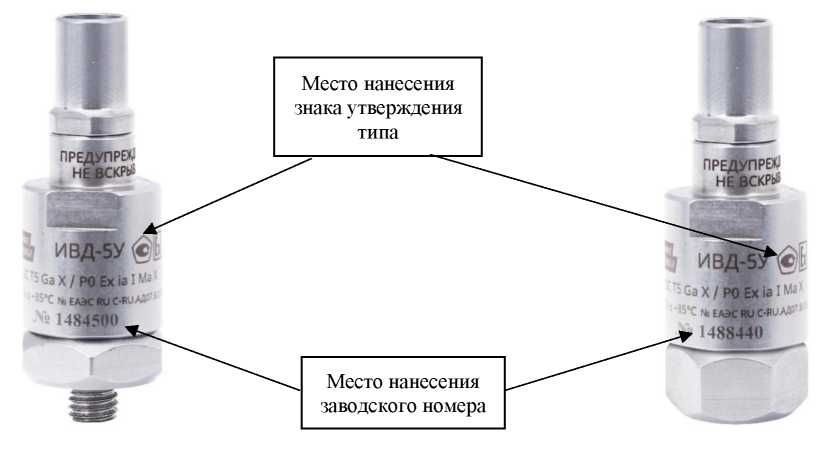

Место нанесения
знака утверждения типа
‘4GaX
ceprai
Зав.№ 1488430
Место нанесения заводского номера
Рисунок 1 - Общий вид датчиков вибрации ИВД-5
Программное обеспечение
Отсутствует для исполнений ИВД-5СХ, ИВД-5У и ИВД-5А.
Для исполнения ИВД-5Ц программное обеспечение (далее - ПО) состоит из встроенного ПО датчиков (далее ВПО) и внешнего ПО, устанавливаемого на ПК пользователя.
Встроенное ПО является метрологически значимым. Доступ к встроенному ПО осуществляется через внешнее ПО и защищено от преднамеренных и непреднамеренных изменений ВПО паролем.
Внешнее ПО защищено паролем от преднамеренных изменений, от непреднамеренных изменений - функциями резервного копирования.
Уровень защиты программного обеспечения согласно Р 50.2.077-2014 - «средний».
Таблица 1 - Идентификационные данные встроенного ПО датчиков ИВД-5Ц
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
IVD5 V1.bin |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.00 |
|
Цифровой идентификатор программного обеспечения |
- |
Таблица 2 - Идентификационные данные внешнего ПО датчиков ИВД-5Ц
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ConfiglVD Application |
|
Номер версии (идентификационный номер) ПО |
Не ниже 4.5.0.2 |
|
Цифровой идентификатор программного обеспечения |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики датчиков ИВД-5Ц
|
Наименование характеристики |
Значение |
|
Диапазон измерений СКЗ виброскорости, мм/с |
от 0,1 до 10 от 0,1 до 20 от 0,1 до 30 от 0,1 до 40 от 0,1 до 50 от 0,5 до 10 от 0,5 до 20 от 0,5 до 30 |
|
Наименование характеристики |
Значение |
|
от 0,5 до 40 от 0,5 до 50 | |
|
Диапазон измерений СКЗ виброускорения, м/с2 |
от 0,1 до 30 от 0,1 до 100 |
|
Диапазон измерений размаха виброперемещения, мкм |
от 5 до 1000 |
|
Диапазон рабочих частот при измерении СКЗ виброскорости и СКЗ виброускорения, Г ц |
от 2 до 200 от 2 до 500 от 2 до 1000 от 10 до 200 от 10 до 500 от 10 до 1000 от 10 до 5000 от 10 до 8000 |
|
Диапазон рабочих частот при измерении размаха виброперемещения, Г ц |
от 10 до 500 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ виброскорости, СКЗ виброускорения, % - в диапазонах частот: от 2 до 200 Гц, от 2 до 500 Гц, от 2 до 1000 Гц, от 10 до 200 Гц, от 10 до 500 Гц, от 10 до 1000 Гц, от 10 до 5000 Гц - в диапазоне частот: от 10 до 8000 Гц |
± 10 ± 15 |
|
Пределы допускаемой основной относительной погрешности измерений размаха виброперемещения, % |
± 10 |
|
Пределы допускаемой дополнительной относительной погрешности измерения СКЗ виброскорости, СКЗ виброускорения, размаха виброперемещения, вызванной изменением температуры окружающего воздуха от нормальных условий, % / °C |
± 0,1 |
|
Относительный коэффициент поперечного преобразования, %, не более |
± 5 |
|
Примечание - диапазон измерений метрологических характеристик и частотный диапазон датчика указаны в прилагаемом паспорте. Эксплуатация датчика без действующего паспорта запрещена. | |
Таблица 4 - Метрологические характеристики датчиков ИВД-5СХ
|
Наименование характеристики |
Значение |
|
Базовая частота*, Гц |
80, 160 |
|
Номинальный коэффициент преобразования на базовой частоте, мА/(мм^с-1) в диапазоне измерений, мм/с: - от 0,1 до 10, от 0,5 до 10 |
1,6 |
|
- от 0,1 до 20, от 0,5 до 20 |
0,8 |
|
- от 0,1 до 25 |
0,64 |
|
- от 0,1 до 30, от 0,5 до 30 |
0,533 |
|
- от 0,1 до 40, от 0,5 до 40 |
0,4 |
|
- от 0,1 до 50, от 0,5 до 50 |
0,32 |
|
Пределы допускаемого отклонения коэффициента преобразования от номинального значения, % |
± 10 |
|
Диапазон измерений СКЗ виброскорости для ИВД-5С1, мм/с |
от 0,1 до 25 |
|
Диапазон измерений СКЗ виброскорости для ИВД-5С2 и ИВД-5С3, мм/с |
от 0,1 до 10 от 0,1 до 20 от 0,1 до 30 от 0,1 до 40 |
|
Наименование характеристики |
Значение |
|
от 0,1 до 50 от 0,5 до 10 от 0,5 до 20 от 0,5 до 30 от 0,5 до 40 от 0,5 до 50 | |
|
Диапазон рабочих частот при измерении СКЗ виброскорости для датчиков ИВД-5С1, Гц |
от 10 до 1000 |
|
Диапазон рабочих частот при измерении СКЗ виброскорости для датчиков ИВД-5С2 и ИВД-5С3, Гц |
от 2 до 200 от 2 до 500 от 2 до 1000 от 5 до 200 от 5 до 500 от 5 до 1000 от 10 до 200 от 10 до 500 от 10 до 1000 от 10 до 5000 от 10 до 8000 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений СКЗ виброскорости для датчиков ИВД-5С1, % |
± 10 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ виброскорости для датчиков ИВД-5С2, % - в диапазонах частот: от 5 до 200 Гц, от 5 до 500 Гц, от 5 до 1000 Гц, от 10 до 200 Гц, от 10 до 500 Гц, от 10 до 1000 Гц, от 10 до 5000 Гц - в диапазонах частот: от 2 до 200 Гц, от 2 до 500 Гц, от 2 до 1000 Гц, от 10 до 8000 Гц |
± 10 ± 15 |
|
Неравномерность амплитудно-частотной характеристики для датчиков ИВД-5С3, % - в диапазонах частот: от 5 до 200 Гц, от 5 до 500 Гц, от 5 до 1000 Гц, от 10 до 200 Гц, от 10 до 500 Гц, от 10 до 1000 Гц, от 10 до 5000 Гц - в диапазонах частот: от 2 до 200 Гц, от 2 до 500 Гц, от 2 до 1000 Гц, от 10 до 8000 Гц |
± 10 ± 15 |
|
Нелинейность амплитудной характеристики на базовой частоте для датчиков ИВД-5С3, % |
± 10 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерения СКЗ виброскорости, вызванной изменением температуры окружающего воздуха от нормальных условий, % / °C |
± 0,1 |
|
Пределы допускаемой дополнительной относительной погрешности измерения СКЗ виброскорости, вызванной изменением температуры окружающего воздуха от нормальных условий, % / °C |
± 0,1 |
|
Пределы допускаемого отклонения коэффициента преобразования виброскорости, вызванного изменением температуры окружающего воздуха от нормальных условий, % / °C |
± 0,1 |
|
Относительный коэффициент поперечного преобразования, %, не более |
± 5 |
|
* Базовая частота для конкретного экземпляра датчика указывается в паспорте на датчик | |
|
Примечание - диапазон измерений метрологических характеристик и частотный диапазон датчика указаны в прилагаемом паспорте. Эксплуатация датчика без действующего паспорта запрещена. | |
Таблица 5 - Метрологические характеристики датчиков ИВД-5У
|
Наименование характеристики |
Значение |
|
Базовая частота*, Гц |
80, 160 |
|
Диапазон измерений мгновенного значения виброускорения, м/с2 |
от 0,1 до 50 от 0,1 до 100 от 0,1 до 150 |
|
Номинальный коэффициент преобразования на базовой частоте, мА/(м^с’2) в диапазоне измерений, м/с2: - от 0,1 до 50 - от 0,1 до 100 - от 0,1 до 150 |
0,13 0,065 0,044 |
|
Пределы допускаемого отклонения коэффициента преобразования от номинального значения, % |
± 10 |
|
Диапазон рабочих частот при измерении мгновенного значения виброускорения, Г ц |
от 0,5 до 200 от 0,5 до 500 от 0,5 до 1000 от 0,5 до 8000 от 0,5 до 10000 от 2 до 200 от 2 до 500 от 2 до 1000 от 2 до 8000 от 2 до 10000 от 10 до 1000 от 10 до 5000 от 10 до 8000 от 10 до 10000 |
|
Неравномерность амплитудно-частотной характеристики, %: в диапазонах частот: - от 2 до 200 Гц, от 2 до 500 Гц, от 2 до 1000 Гц, от 2 до 5000 Гц, от 10 до 1000 Гц, от 10 до 5000 Гц - в диапазонах частот: от 0,5 до 200 Гц, от 0,5 до 500 Гц, от 0,5 до 1000 Гц, от 0,5 до 8000 Гц, от 2 до 8000 Гц, от 10 до 8000 Гц - в диапазонах частот: от 0,5 до 10000 Гц, от 10 до 10000 Гц. |
± 10 ± 15 ± 20 |
|
Нелинейность амплитудной характеристики на базовой частоте, %: - в диапазоне измерений от 0,1 до 0,2, включительно, м/с2 - в диапазоне измерений от 0,2 до 150 м/с2 |
± 20 ± 10 |
|
Пределы допускаемого отклонения коэффициента преобразования виброускорения, вызванного изменением температуры окружающего воздуха от нормальных условий, % / C |
± 0,1 |
|
Относительный коэффициент поперечного преобразования, %, не более |
± 5 |
|
* Базовая частота для конкретного экземпляра датчика указывается в паспорте на датчик | |
|
Примечание - диапазон измерений метрологических характеристик и частотный диапазон датчика указаны в прилагаемом паспорте. Эксплуатация датчика без действующего паспорта запрещена. | |
Таблица 6 - Метрологические характеристики датчиков ИВД-5А
|
Наименование характеристики |
Значение |
|
Базовая частота*, Гц |
80, 160 |
|
Номинальный коэффициент преобразования виброускорения на базовой частоте, мВ/(мгс-2) (мВ/g) |
10,2 (100) |
|
Пределы допускаемого отклонения коэффициента преобразования от номинального значения, % |
± 10 |
|
Диапазон измерений мгновенного значения виброускорения, м/с2 |
от 0,1 до 150 |
|
Диапазон рабочих частот при измерении мгновенного значения виброускорения, Г ц |
от 0,5 до 10000 |
|
Неравномерность амплитудно-частотной характеристики, %: - в диапазонах частот: от 0,5 до 8000 Гц включ. - в диапазонах частот: св. 8000 до 10000 Гц. |
± 15 ± 20 |
|
Нелинейность амплитудной характеристики на базовой частоте, %: - в диапазоне измерений от 0,1 до 0,2 м/с2 включ. - в диапазоне измерений св. 0,2 до 150 м/с2 |
± 20 ± 10 |
|
Пределы допускаемого отклонения коэффициента преобразования виброускорения, вызванного изменением температуры окружающего воздуха от нормальных условий, % / °C |
± 0,1 |
|
Относительный коэффициент поперечного преобразования, %, не более |
± 5 |
|
* Базовая частота для конкретного экземпляра датчика указывается в паспорте на датчик | |
|
Примечание - диапазон измерений метрологических характеристик и частотный диапазон датчика указаны в прилагаемом паспорте. Эксплуатация датчика без действующего паспорта запрещена. | |
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний СКЗ виброскорости для ИВД-5Ц, мм/с |
от 0 до 10 от 0 до 20 от 0 до 30 от 0 до 40 от 0 до 50 |
|
Диапазон показаний СКЗ виброускорения для ИВД-5Ц, м/с2 |
от 0 до 30 от 0 до 100 |
|
Диапазон показаний размаха виброперемещения для ИВД-5Ц, мкм |
от 0 до 1000 |
|
Диапазон показаний СКЗ виброскорости для ИВД-5С1, мм/с |
от 0 до 25 |
|
Диапазон показаний СКЗ виброскорости для ИВД-5С2 и ИВД-5С3, мм/с |
от 0 до 10 от 0 до 20 от 0 до 30 от 0 до 40 от 0 до 50 |
|
Диапазон показаний мгновенного значения виброускорения для ИВД-5У, м/с2 |
от 0 до 50 от 0 до 100 от 0 до 150 |
|
Диапазон показаний мгновенного значения виброускорения для ИВД-5А, м/с2 |
от 0 до 150 |
|
Диапазон выходного сигнала постоянного тока, мА, для ИВД-5С |
от 4 до 20 |
|
Диапазон выходного сигнала переменного тока, мА, для ИВД-5У |
от 0 до 20 |
|
Максимальная нагрузка для ИВД-5СХ и ИВД-5У, Ом |
(ипит- 7,5) -50 |
|
Напряжение питания постоянного тока, Uпит, В: - ИВД-5Ц, ИВД-5С, ИВД-5У -ИВД-5А |
от 12 до 28 от 18 до 28 |
|
Тип выходного сигнала: - ИВД-5Ц - ИВД-5С, ИВД-5У - ИВД5А |
цифровой токовый напряжение (IEPE) |
|
Условия эксплуатации: - диапазон нормальных температур, °С - диапазон рабочих температур, °С: для группы Т4 для группы Т5 - относительная влажность воздуха при 3 5 °C, % - атмосферное давление, кПа |
от +15 до +25 от -60 до +120 от -60 до +85 до 98 от 84 до 106,7 |
|
Г абаритные размеры, без кабеля, диаметр х высота, мм, не более: |
0 40 х 32 |
|
Масса, кг, не более: - без кабеля - с кабелем 1м |
0,15 0,30 |
|
Маркировка взрывозащиты |
0 Ex ia IIC T5 Ga Х/PO Ex ia I Ma X PB Ex d IM b X/1 Ex dll CT5 Gb X 0 Ex ia IIC T4 Ga Х/PO Ex ia I Ma X PB Ex dI Mb X/1 Ex dII CT4 Gb X |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус датчика методом гравировки.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик вибрации ИВД-5 |
ПБКМ.468223.005-хх |
1 шт. |
|
Кабель-удлинитель ИВД-5Х-XX.X |
ПБКМ.469419.005 |
1 шт. |
|
Технологическая программа на CD-диске |
ConfigIVD |
1 шт. |
|
Руководство по эксплуатации на CD-диске |
ПБКМ.468223.005-хх РЭ |
1 шт. |
|
Паспорт |
ПБКМ.468223.005-хх ПС |
1 шт. |
Сведения о методах измерений
приведены в эксплуатационном документе: ПБКМ.468223.005-хх РЭ: пункт 1.4 «Устройство и работа» и Приложения В и Г.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ПБКМ.468223.005 ТУ «Датчики вибрации ИВД-5. Технические условия».
Другие Датчики вибрации
