Датчики частоты вращения ВИБРОБИТ N
| Номер в ГРСИ РФ: | 87625-22 |
|---|---|
| Производитель / заявитель: | ООО НПП "Вибробит", г.Ростов-на-Дону |
Датчики частоты вращения ВИБРОБИТ N (далее - датчики), предназначены для преобразования частоты вращения в импульсный сигнал тока или напряжения с частотой, пропорциональной частоте вращения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 87625-22 |
| Наименование | Датчики частоты вращения |
| Модель | ВИБРОБИТ N |
| Срок свидетельства (Или заводской номер) | 13.12.2027 |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-производственное предприятие "ВИБРОБИТ" (ООО НПП "ВИБРОБИТ"), г. Ростов-на-Дону
Поверка
| Межповерочный интервал / Периодичность поверки | 3 года |
| Зарегистрировано поверок | 399 |
| Найдено поверителей | 3 |
| Успешных поверок (СИ пригодно) | 399 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 28.04.2024 |
Поверители
Скачать
| 87625-22: Описание типа СИ | Скачать | 1.6 MБ | |
| 87625-22: Методика поверки | Скачать | 8.8 MБ |
Описание типа
Назначение
Датчики частоты вращения ВИБРОБИТ N (далее - датчики), предназначены для преобразования частоты вращения в импульсный сигнал тока или напряжения с частотой, пропорциональной частоте вращения.
Описание
Принцип действия датчиков основан на преобразовании частоты вращения зубчатого ферромагнитного колеса, закреплённого на валу агрегата, в электрические импульсы прямоугольной формы.
К настоящему типу средств измерений относятся датчики частоты вращения следующих модификаций N3xxC, NIxxC, NIxxE, которые отличаются друг от друга принципом действия, размещением электронного узла и метрологическими характеристиками.
Принцип действия датчиков модификации N3xxC основан на использовании эффекта Холла. Встроенный дифференциальный полупроводниковый чувствительный элемент, совмещённый с постоянным магнитом, преобразует изменения магнитного поля, возникающие при прохождении профиля зуба вблизи датчика, в изменение напряжения, а встроенная электронная схема преобразует и компарирует их в импульсы напряжения прямоугольной формы. Дифференциальный принцип измерения снижает влияние внешних магнитных полей рассеяния и вибрации объекта контроля. Частота выходных импульсов равна частоте следования профилей зубьев (пазов), а их амплитуда постоянна во всём рабочем диапазоне частот и определяется уровнем напряжения питания датчика.
Датчики модификации N3xxC требует правильного позиционирования корпуса датчика, относительно плоскости вращения профиля контрольной поверхности (шестерни или паза), размещённой на объекте контроля.
Выходной сигнал датчиков модификации N3xxC представлен дискретными уровнями напряжений в диапазоне от нуля до напряжения питания.
Датчики модификации NIxxC и NIxxE представляют собой бесконтактные вихретоковые преобразователи, возбуждающие высокочастотное электромагнитное поле вблизи измерительной части, которое распространяется в пространстве и создаёт в металле вихревые токи, приводящие к его ослаблению. Ослабление происходит обратно пропорционально величине воздушного зазора между датчиком и металлом объекта контроля.
Измерительной частью датчиков модификации NIxxC и NIxxE является катушка индуктивности, расположенная в торцевой части корпуса датчика, непосредственно возле объекта контроля, и связанная с электрической схемой преобразователя, встроенного в корпус или разъём датчика.
Выходной сигнал датчиков модификации NIxxC и NIxxE представлен дискретными уровнями тока.
По размещению электронного узла преобразователя датчики подразделяются на две группы:
- с электронным узлом преобразования, расположенным в корпусе датчиков модификации NlxxC, N3xxC;
- с электронным узлом преобразования, расположенным на конце кабеля, в компактном соединительном разъёме датчиков модификации NlxxE,
где хх - цифровые коды вариантов исполнений датчиков 21, 41, 42, 44, 45, 10, 20.
Размеры измерительной катушки индуктивности датчиков определяются диапазоном установочных зазоров.
Выходной величиной датчиков модификаций NIxxC и NIxxE является импульсный сигнал тока прямоугольной формы, соответствующий компарированному мгновенному зазору до плоскости контрольной поверхности, т.е. изменение зазора в пределах диапазона измерения вызывает переключение выходного тока в диапазоне от 4 до 20 мА. Частота импульсов соответствует частоте следования профилей зубьев, а амплитуда выходного тока постоянна во всём рабочем диапазоне частот. Такой выходной сигнал позволяет контролировать целостность линий связи, обладает высокой защищённостью к помехам линий связи.
Пример маркировки датчика:
N321C-50-00.3STMH, где:
N321C - модификация датчика;
50 - длина датчика, 50 мм;
00.3 - длина кабеля, 0,3 м;
ST - тип разъёма ST1210/S6;
MH - защита кабеля (MH или НС).
Герметичный разъём датчика ST1210/S6 используется для подключения к ответной части кабеля удлинительного и обеспечивает защиту контактов от влаги и пыли.
Для контроля характеристик датчиков в комплект поставки могут быть включены приспособления СП50 и СП51 (далее- приспособления). Принцип действия приспособлений основан на преобразовании сигнала напряжения переменного тока от внешнего генератора в переменное магнитное поле, имитирующее вращение зубчатого ферромагнитного колеса. Приспособление СП50 предназначено для проверки характеристик датчиков модификаций NIxxC и NIxxE, приспособление СП51- для проверки характеристик датчиков модификаций N3xxC.
Общий вид датчиков приведён на рисунке 1.
Общий вид приспособлений приведён на рисунке 2.

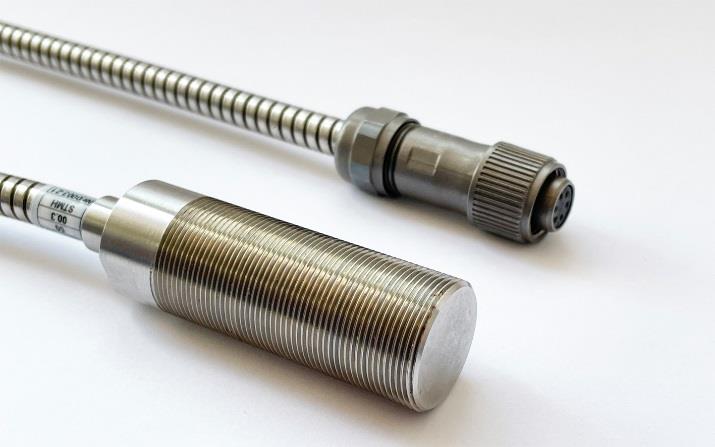

N321C, N341C
N342C, N344C, N345C

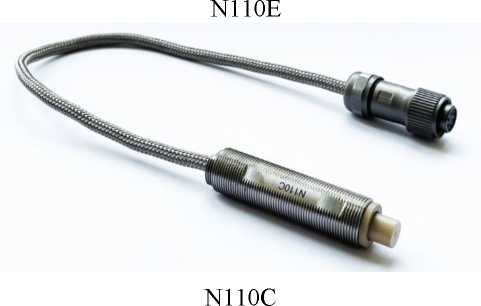

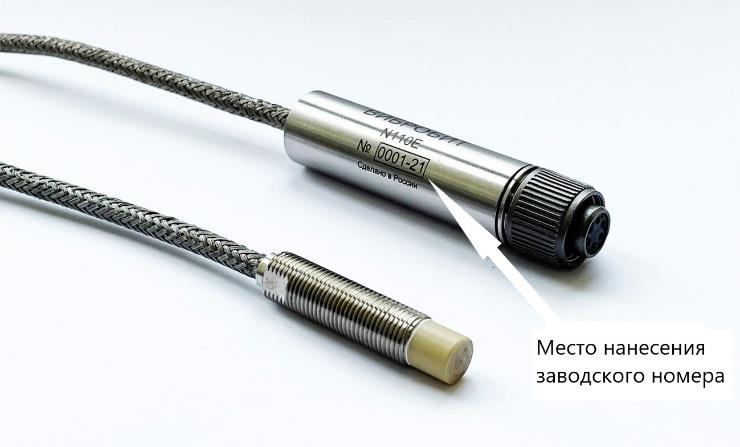

N110E

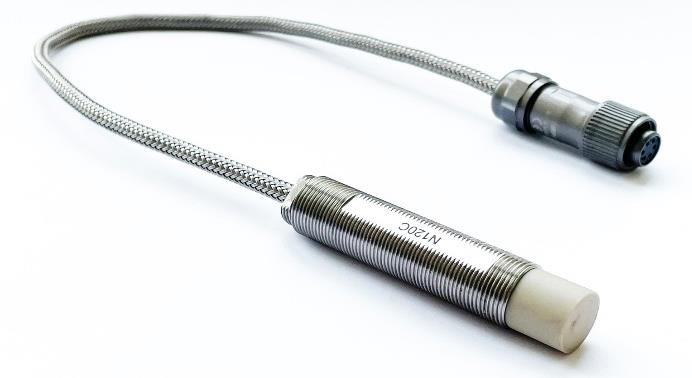

N120C

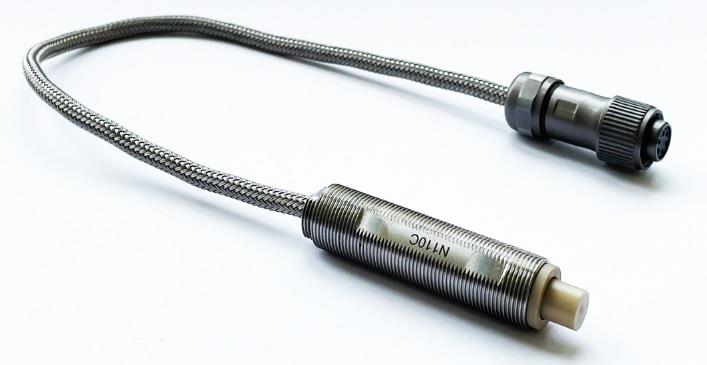

N110C
Рисунок 1 - Общий вид датчиков

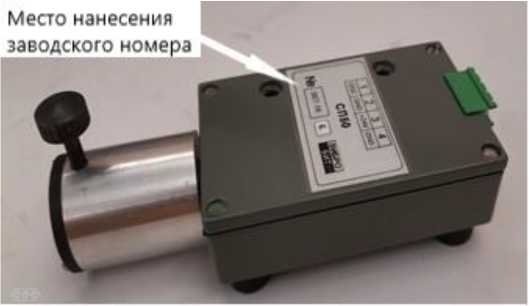

Приспособление СП50

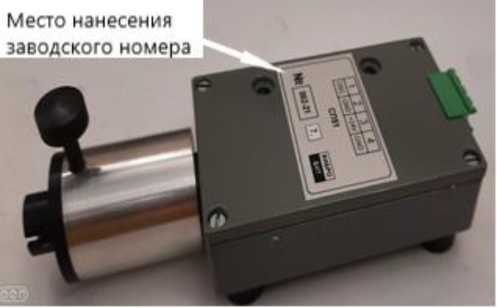

Приспособление СП51
Рисунок 2 - Общий вид приспособлений
Пломбирование датчиков не предусмотрено.
Заводской номер наносится методом гравировки на корпус датчика в числовом формате, на соединительный разъем или кабель. Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечение
Датчики модификации N3xxC имеют встроенное программное обеспечение (далее -ПО). ПО предназначено для настройки параметров датчиков при производстве и во время эксплуатации изменению не подлежит. Программирование датчиков осуществляется только на предприятии-изготовителе с помощью специализированных программно-аппаратных средств и потребителю не доступно.
Уровень защиты ПО «Средний» в соответствии с Р 50.2.077- 2014.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
аблица 1 - Сведения об идентификационных данных ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VHS400.012 |
|
Номер версии (идентификационный номер) ПО, не ниже |
00.01 |
Технические характеристики
Метрологические и технические характеристики датчиков приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
NlxxC |
NlxxE |
N3xxC | |
|
Диапазон преобразований частоты вращения, об/с (Гц) |
от 0,5 до 6000 |
от 0,5 до 17000 | |
|
Пределы допускаемой относительной погрешности преобразования частоты вращения, % |
±0,1 | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электропитания - напряжение постоянного тока, В - N1xxC, N1xxE - N3xxC - ток потребления, мА, не более - N1xxC, N1xxE - N3xxC |
от 22 до 26 от 10 до 30 60 1) 20 2) |
|
Тип выходного сигнала - N1xxC, N1xxE - N3xxC |
Импульсный сигнал тока пропорциональный частоте вращения 3) Импульсный сигнал напряжения пропорциональный частоте вращения |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Параметры выходного сигнала при преобразовании частоты вращения в сигналы импульсного тока для датчиков N1xxC, N1xxE, мА - нижняя граница (низкий уровень) - верхняя граница (высокий уровень) |
не более 5 не менее 19 |
|
Параметры выходного сигнала при преобразовании частоты вращения в сигналы импульсного напряжения для датчика N3xxC, В - нижняя граница (низкий уровень) - верхняя граница (высокий уровень) |
от 0 до 2,5 от (Ш - 2,5) до Un 4) |
|
Электрическое сопротивление изоляции, МОм, не менее |
10 |
|
Условия эксплуатации: - диапазон рабочих температур, °С: - чувствительный элемент N1xxC, N1xxE N3xxC - внешний электронный узел NIxxE |
от -40 до +125 5) от -40 до +180 от -40 до +125 5) от -40 до +85 |
|
Габаритные размеры датчика6), мм, не более: - N1xxC, N3xxC - диаметр - длина - N1xxE - диаметр - длина |
22 90 10 47 |
|
Г абаритный размер внешнего электронного узла с разъёмом для датчика N1xxE 6), мм, не более - диаметр - длина |
18 77 |
|
Длина кабеля датчика6), м, не более - N1xxC, N3xxC - N1xxE |
0,3 2,0 |
|
Масса датчика6), кг, не более: - N1xxC, N3xxC - N1xxE |
0,5 1,0 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
150000 |
|
Примечания: 1) С учетом максимального выходного тока (20 мА); 2) Без учета нагрузки по выходному сигналу; 3) Временные характеристики выходного напряжения соответствуют фактической форме контрольной поверхности; 4) Uп - уровень напряжения питания датчика. Значения напряжений указаны при выходном токе не более 10 мА. 5) Максимальная температура электрического разъёма датчика (для исполнений с кодом «ST») не более +85 °С. 6) Допускается изготовление исполнений датчика с другими размерами/массой. | |
Знак утверждения типа
на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчики частоты вращения ВИБРОБИТ N |
- |
1 компл. |
|
Формуляр (Паспорт) |
ВШПА.421412.100. ХХХ 1) ФО или ВШПА.421412.100.130 ПС |
1 экз. |
|
Руководство по эксплуатации |
ВШПА.421412.100.130 РЭ |
1 экз. |
|
Методика поверки |
ВШПА.421412.100.130 МП |
1 экз. |
|
Приспособление СП50 2) |
ВШПА.421412.164 |
1 шт. |
|
Приспособление СП51 2) |
ВШПА.421412.470.070 |
1 шт. |
|
Транспортировочная упаковка |
- |
1 экз. |
|
Примечание: 1) ХХХ - порядковый номер формуляра (паспорта). 2) Предоставляется по требованию заказчика. | ||
Сведения о методах измерений
приведены в руководстве по эксплуатации ВШПА.421412.100.130 РЭ «Датчики частоты вращения ВИБРОБИТ N. Руководство по эксплуатации», Раздел 2 «Использование по назначению».
Нормативные документы
ВШПА.421412.100.130 ТУ «Датчики частоты вращения ВИБРОБИТ N. Технические условия».
