Система измерений количества нефтепродуктов на АУТН темных и светлых нефтепродуктов ООО "Газпром нефтехим Салават"
| Номер в ГРСИ РФ: | 87894-23 |
|---|---|
| Производитель / заявитель: | Фирма "M+F Technologies GmbH", Германия |
Система измерений количества нефтепродуктов на АУТН темных и светлых нефтепродуктов ООО «Газпром нефтехим Салават» (далее - Система) предназначена для непрерывного автоматизированного измерения массы нефтепродуктов, отгружаемых в железнодорожные цистерны.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 87894-23 | ||||||
| Наименование | Система измерений количества нефтепродуктов на АУТН темных и светлых нефтепродуктов ООО "Газпром нефтехим Салават" | ||||||
| Приказы |
№758 от
17.04.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | b91dceef-590d-f515-9de6-bc91564720d5 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма «M+F Technologies GmbH», ГЕРМАНИЯ, Weidenbaumsweg 91 a 21035 Hamburg
Поверка
| Методика поверки / информация о поверке |
НА.ГНМЦ.0909-25 МП ГСИ. Система измерений количества нефтепродуктов на АУТН темных и светлых нефтепродуктов ООО «Газпром нефтехим Салават». Методика поверки
(с 17.04.2026)
МП 208-032-2022 ГСИ. Система измерений количества нефтепродуктов на АУТН темных и светлых нефтепродуктов ООО «Газпром нефтехим Салават». Методика поверки
(по 17.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (33%) |
| Неуспешных поверок (СИ непригодно) | 6 (67 %) |
| Актуальность информации | 19.04.2026 |
Поверители
Скачать
|
87894-23: Описание типа
2023-87894-23.pdf
|
Скачать | 853.4 КБ | |
|
87894-23: Методика поверки
2023-mp87894-23.pdf
Файл устарел
|
Скачать | 4.6 MБ | |
|
87894-23: Описание типа
2026-87894-23.pdf
|
Скачать | 488.6 КБ | |
|
87894-23: Методика поверки
НА.ГНМЦ.0909-25 МП
2026-mp87894-23.pdf
|
Скачать | 7.4 MБ | |
|
87894-23: Методика поверки
МП 208-032-2022
2023-mp87894-23-1.pdf
|
Скачать | 4.6 MБ |
Описание типа
Назначение
Система измерений количества нефтепродуктов на АУТН темных и светлых нефтепродуктов ООО «Газпром нефтехим Салават» (далее - Система) предназначена для непрерывного автоматизированного измерения массы нефтепродуктов, отгружаемых в железнодорожные цистерны.
Описание
Принцип действия Системы основан на использовании прямого метода динамических измерений массы нефтепродуктов с помощью счетчиков - расходомеров массовых. Выходные электрические сигналы со счетчиков - расходомеров массовых поступают на соответствующие входы измерительно - вычислительного комплекса, который преобразует их и вычисляет массу нефтепродуктов по реализованному в нем алгоритму.
Система состоит из (четырех) независимых измерительных линий (100MS, 200MS, 300MS, 400MS), технологической обвязки и системы верхнего уровня.
В состав каждой измерительной линии входят следующие средства измерений:
- счетчик-расходомер массовый Micro Motion (регистрационный номер № 45115-10 или № 45115-16) или счетчик-расходомер кориолисовый КТМ РуМАСС (регистрационный № 83825-21);
- термопреобразователь сопротивления платиновый серии 90 (регистрационный № 49521-12);
- преобразователи давления измерительные EJX (регистрационный № 28456-09).
Для местной индикации давления на измерительных линиях используются манометры.
С истема предназначена для измерений массы нефтепродуктов, указанных в таблице 1.
Т а б л и ц а 1 - Наименование нефтепродуктов, измеряемых Системой
|
Наименование продукта |
Сокращенное наименование |
Измерительная линия |
|
Мазут топочный 100, 2,50 %, зольный, 25°С |
Мазут |
100MS, 200MS, 300MS |
|
Смола пиролизная тяжелая |
СПТ |
100MS, 200MS, 300MS, 400MS |
|
Газойль тяжелый |
ГТ |
100MS, 200MS, 300MS, 400MS |
|
Дистиллят средний газового конденсата сернистый |
ДСГКС |
100MS, 200MS, 300MS, 400MS |
|
Наименование продукта |
Сокращенное наименование |
Измерительная линия |
|
Дизельное топливо ЕВРО, летнее, сорта С, экологического класса К5 марки ДТ-Л-К5 по ГОСТ 32511-2013 (EN 590:2009) с изм.1 |
ДТ-Л-К5 |
100MS, 200MS, 300MS, 400MS |
|
Топливо нефтяное АВТ |
Т.н. АВТ |
100MS, 200MS, 300MS, 400MS |
Технологическая обвязка включает в себя:
- двухходовые конусные краны Ду50 и Ду250;
- двухходовые конусные краны Ду50 и Ду250 в комплекте с пневматическими приводами, электромагнитными клапанами, коробками концевых выключателей и датчиком положения;
- обратные клапаны Ду50 и Ду250;
- регулирующий клапан DN250 в комплекте с пневматическим приводом, позиционером, переключателем, электромагнитным клапаном.
В состав системы верхнего уровня входят:
- система верхнего уровня на базе Simatic WinCC v7.0;
- резервированный процессор Simatic S7-412-3H в комплекте с удаленными модулями ввода/вывода серии 300. Процессор, связанный с удаленными модулями ввода/вывода по сети PROFIBUS, обеспечивает реализацию алгоритмов управления и расчета при выполнении измерений и передачу измерительной информации по протоколу Ethernet в резервированные WinCC серверы;
- резервированные WinCC серверы, предназначенные для хранения программного проекта и полученной измерительной и расчетной информации;
- автоматизированные рабочие станции оператора - WinCC клиенты (далее АРМ), получающие информацию по сети Ethernet от резервированных WinCC серверов, обеспечивают визуализацию результатов измерений, необходимых для функционирования Системы;
- модули ввода/вывода серии 300 (регистрационный № 15773-11, № 15772-11);
- преобразователи измерительные тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии К типа KFD2-STC4-Ex (регистрационный № 22153-08,
№ 22153-14);
- преобразователи измерительные для термопар и термопреобразователей сопротивления с гальванической развязкой (барьеры искрозащиты) серии К типа KFD2-UT2-Ex (регистрационный № 22149-07, № 22149-14).
Преобразователи расхода преобразуют текущие значения параметров нефтепродуктов в импульсно-частотные сигналы с амплитудой до 24 В и частотой от 2 Гц до 10 кГц. Импульсно-частотные сигналы со вторичных преобразователей счетчиков-расходомеров массовых типа Micro Motion CMFHC3 и счетчика-расходомера кориолисового КТМ РуМАСС передаются на высокоскоростные счетные модули 6ES7FM352-5 и суммируются в процессоре Simatic S7-412-3H, далее значения расхода передаются в систему верхнего уровня WinCC и отображаются на мнемосхемах мониторов АРМ операторов.
Сигналы с первичных измерительных преобразователей температуры поступают на входы барьера искрозащиты KFD2-UT2-Ex, далее сигналы с выхода барьера поступают на модули аналого-цифрового преобразования 6ES7 тип SM331 процессора S7-412-3H.
Сигналы с первичных измерительных преобразователей давления поступают на входы барьера искрозащиты KFD2-STC4-Ex, далее сигналы с выхода барьера поступают на входы модулей аналого-цифрового преобразования 6ES7 тип SM331 процессора Simatic S7-412-3H.
Система позволяет также выдавать управляющие и аварийные сигналы.
Система обеспечивает:
- автоматизированное измерение массы нефтепродуктов прямым методом динамических измерений в рабочих диапазонах расхода, температуры и давления нефтепродуктов;
- управление выдачей заданной дозы нефтепродуктов;
- суммирование массы нефтепродуктов, прошедшей через преобразователь расхода;
- управление процессом налива нефтепродуктов;
- управление отсечными клапанами, используемыми при наливе нефтепродуктов;
- индикацию показаний значений массового расхода, отгруженной массы, температуры, давления нефтепродуктов;
- передачу информации на принтер и в систему предприятия;
- проведение контроля метрологических характеристик (КМХ) счетчиков-расходомеров с применением стационарной поверочной трубопоршневой двунаправленной установки;
- автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушений установленных пределов срабатывания
аварийно-предупредительной сигнализации;
- защиту информации от несанкционированного доступа программными средствами;
- архивирование данных за период;
- формирование в собственной базе данных отчетных сведений по отгрузкам;
- визуализацию метрологически значимых параметров на АРМе (температура, давление, отгруженная масса нефтепродуктов).
Конструкция Системы обеспечивает идентификацию средства измерений, защиту счетных механизмов и мест регулирования внутренних настроек, вмешательства в программное обеспечение.
Заводской номер Системы, обеспечивающий идентификацию Системы как средства измерений, размещен в операторной. Способ и формат нанесения заводского номера обеспечивает возможность прочтения, полной информативности и сохранности в процессе эксплуатации, знак утверждения типа нанесен. Информационная табличка Системы приведена на рисунке 1.
Рисунок 1 - Информационная табличка Системы, содержащая заводской номер, дату изготовления, наименование изготовителя, диапазон измерений, класс взрывозащиты и знак утверждения типа средства измерения
Составляющие узлы измерительной части Системы - контрольно-измерительные приборы (счетчики-расходомеры массовые Micro Motion, счетчик-расходомер кориолисовый КТМ РуМАСС, термометры сопротивления платиновые, преобразователи давления измерительные) имеют маркировку в виде маталлической пластины или наклейки, закрепленной на корпусе прибора, с нанесенной на нее информацией о наименовании прибора, модели, серийном номере, изготовителе, дате производства, основных условиях эксплуатации, после проведения процедуры поверки пломбируются. Таким образом, конструкция приборов не позволяет проникнуть к счетному механизму и к месту регулирования внутренних настроек.
Все компоненты измерительных каналов, работающие под управлением ПО - модули ввода-вывода аналоговых сигналов, коммуникационные процессоры удаленного ввода-вывода, контроллеры, сервер и другое оборудование, размещены в специализированных запираемых шкафах, шкафы размещаются в специальных, закрываемых на замок помещениях, имеющих ограничение допуска.

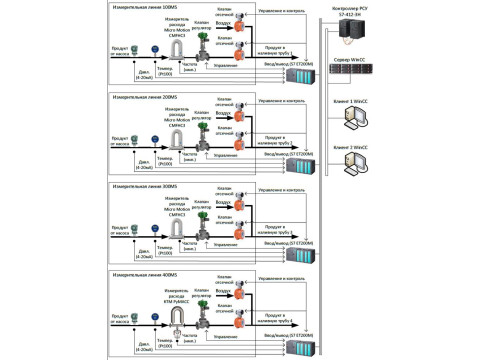

Структурная схема Системы приведена на рисунке 2.

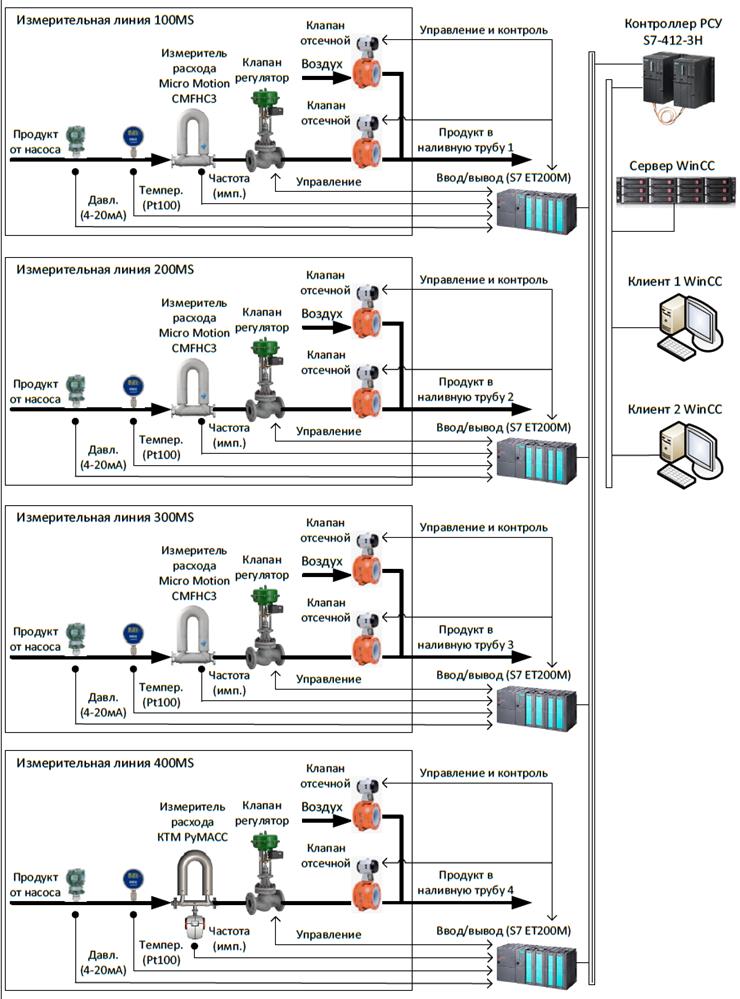

Рисунок 2 - Структурная схема Системы измерений количества нефтепродуктов на АУТН тёмных и светлых нефтепродуктов ООО «Газпром Нефтехим Салават»
Программное обеспечение
Программное обеспечение (ПО) предназначено для реализации функций системы. ПО системы разделено на метрологически значимую и метрологически незначимую части. Первая хранит все процедуры, функции и подпрограммы, осуществляющие регистрацию, обработку, хранение, отображение и передачу результатов измерений параметров технологического процесса, а также защиту и идентификацию ПО системы. Вторая хранит все библиотеки, процедуры и подпрограммы взаимодействия с операционной системой и периферийными устройствами (не связанные с измерениями параметров технологического процесса).
Защита ПО системы от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляются путем: разделения, идентификации, защиты от несанкционированного доступа.
Идентификация ПО системы осуществляется путем отображения на мониторе операторской станции управления структуры идентификационных данных.
ПО системы защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения логинов и пароля, ведения журнала событий, доступного только для чтения. Доступ к метрологически значимой части ПО системы для пользователя закрыт. При изменении установленных параметров (исходных данных) в ПО системы обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов, при этом сообщения о событиях (изменениях) записываются в журнал событий, доступный только для чтения. Данные, содержащие результаты измерений, защищены от любых искажений путем кодирования.
Уровень защиты ПО системы по Р 50.2.077-2014 - «высокий».
Наименование ПО и идентификационные данные указаны в таблице 2.
Таблица2 - Перечень идентификационных параметров метрологически значимого программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
10101327 Salavat v 1 3 |
|
Номер версии (идентификационный номер) ПО |
v 1.3 |
|
Цифровой идентификатор ПО |
CRC16 |
Технические характеристики
Т а б л и ц а 3 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода, т/ч |
от 100 до 500 |
|
Диапазон измерений температуры, °С |
от +25 до +120 |
|
Диапазон измерений давления, бар |
от 1,0 до 8,0 |
|
Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, % |
±0,25 |
|
Пределы допускаемой абсолютной погрешности измерений температуры нефтепродуктов, °С |
±1,5 |
|
Пределы допускаемой приведенной погрешности измерений давления нефтепродуктов к диапазону измерений, % |
±1,0 |
|
Количество измерительных линий, шт. |
4 |
|
Режим работы системы |
Периодический |
|
Электропитание от сети переменного тока: - напряжение, В - частота, Гц |
220(+10%-15%) (50±1) |
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, кВ^А, не более |
5 |
|
Температура окружающей среды, °С |
от -40 до +40 |
|
Относительная влажность, при температуре 25°С, % |
от 30 до 95 (без конденсации влаги) |
|
Атмосферное давление, кПа |
от 84 до 107 |
|
Средний срок службы, лет |
15 |
Знак утверждения типа
наносится справа в средней части информационной металлической таблички Системы УФ -печатным способом.
Комплектность
Т а б л и ц а 4 - Комплектность средства измерений
|
Наименование |
Обозначение, тип |
Количество |
|
Система измерений количества нефтепродуктов на АУТН темных и светлых нефтепродуктов ООО «Газпром нефтехим Салават» в составе: 1. Измерительные линии 2. Резервированные WinCCсерверы 3. Автоматизированные рабочие станции оператора -WinCC клиенты |
АУТН ООО «Г азпром нефтехим Салават» 100MS, 200MS, 300MS, 400MS х86 совместимый компьютер х86 совместимый компьютер |
1 шт. 1 комплект 2 шт. 2 шт. |
|
Резервированные процессоры Simatic S7-412-3H |
Процессор Simatic S7-412-3H, модули ввода/вывода серии S7-300 |
1 комплект |
|
Комплект стандартного программного обеспечения: для серверов и рабочих станций комплекса |
Microsoft Windows Server 32/64 bit Microsoft Windows 32/64bit |
2 комплекта 2 комплекта |
|
Комплект специализированного ПО |
WinCC V7.0 SP3 Upd1 |
4 комплекта |
|
Инструкция по эксплуатации |
ИЭО №091.0138 |
1 шт |
Сведения о методах измерений
Изложены в документе МН 1421-2025 «ГСИ. Методика измерений системой измерений количества нефтепродуктов на АУТН темных и светлых нефтепродуктов ООО «Газпром нефтехим Салават», зарегистрированная в Федеральном информационном фонде по обеспечению единства измерений № ФР.1.29.2025.51874.
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
Приказ Росстандарта от 26.09.2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
