Анализаторы спектра RSA5000
| Номер в ГРСИ РФ: | 88167-23 |
|---|---|
| Производитель / заявитель: | Фирма "RIGOL Technologies, Inc.", Китай |
Анализаторы спектра RSA5000 (далее - анализаторы) предназначены для измерений и анализа амплитудно-частотных параметров спектра (частота, мощность) радиотехнических сигналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 88167-23 |
| Наименование | Анализаторы спектра |
| Модель | RSA5000 |
| Срок свидетельства (Или заводской номер) | 06.02.2028 |
Производитель / Заявитель
Компания Rigol Technologies Co., Ltd, Китай
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 184 |
| Найдено поверителей | 22 |
| Успешных поверок (СИ пригодно) | 180 (98%) |
| Неуспешных поверок (СИ непригодно) | 4 (2%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 88167-23: Описание типа СИ | Скачать | 881 КБ | |
| 88167-23: Методика поверки | Скачать | 5.5 MБ |
Описание типа
Назначение
Анализаторы спектра RSA5000 (далее - анализаторы) предназначены для измерений и анализа амплитудно-частотных параметров спектра (частота, мощность) радиотехнических сигналов.
Описание
Анализаторы имеют два основных режима: GPSA (анализатор спектра общего применения) и RTSA (анализатор спектра реального времени).
Принцип действия анализаторов в режиме GPSA основан на последовательном супергетеродинном преобразовании входного высокочастотного сигнала на промежуточных частотах в сигнал низкой частоты с выделением его огибающей.
Принцип работы анализаторов в реальном масштабе времени основан на технике быстрого преобразования Фурье с отображением информации в спектральном и временном представлении. Непрерывный анализ позволяет определять параметры спектра сигнала и его изменение во времени, а также параметры модуляции сигнала.
Синхронизация анализаторов осуществляется от внутреннего опорного генератора или от внешнего источника.
Анализаторы имеют модификации RSA5032, RSA5032-TG, RSA5032N, RSA5065, RSA5065-TG, RSA5065N, различающимися диапазоном частот и наличием функций следящего генератора (обозначение TG) и векторного анализатора цепей со следящим генератором (обозначение N).
По заказу в анализаторах могут быть установлены опции:
- OCXO-C08 (опорный генератор синхронизации повышенной стабильности);
- RSA5000-PA (предварительный усилитель);
- RSA5000-B40 (расширение полосы анализа сигналов в реальном времени с 25 до 40 МГц);
- RSA5000-VSA (приложение для анализа векторных сигналов);
- RSA5000-EMI (приложение для анализа электромагнитной интерференции);
- RSA5000-AMK (приложение для расширенного анализа сигналов);
- Ultra Spectrum (приложение для установки на персональный компьютер);
- S1210 (приложение для тестирования электромагнитной совместимости).
В комплект поставки анализаторов по заказу поставляются принадлежности (кабели, адаптеры, аттенюаторы, антенны и другие устройства).
Управление режимами работы и параметрами измерений производится вручную с лицевой панели, либо дистанционно по интерфейсам USB, Ethernet.
Конструктивно анализаторы выполнены в виде моноблока в настольном исполнении.
Общий вид передней и задней панелей анализаторов представлен на рисунках 1 и 2, фрагмент задней панели с указанием обозначения анализатора и его заводского (серийного) номера (в формате 14-ти буквенно-цифровых символов) на самоклеющейся этикетке показан на рисунке 3.
Схема пломбирования (стикер-наклейка) приведена на рисунке 2.

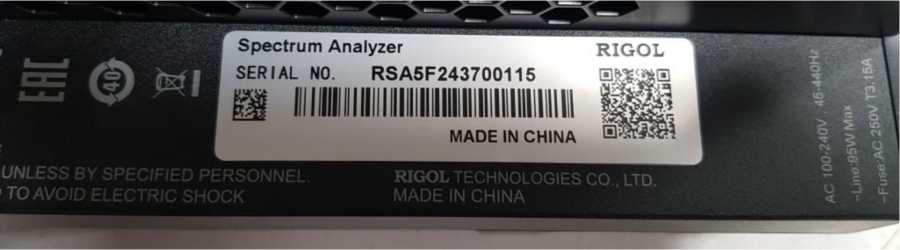

Рисунок 3 - Фрагмент задней панели анализатора с этикеткой
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы анализаторов, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
RSA5000 Firmware |
|
Номер версии (идентификационный номер) |
не ниже 00.01.01 |
Технические характеристики
Метрологические и основные технические характеристики анализаторов представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон частот | |
|
RSA5032, RSA5032-TG, RSA5032N |
от 9 кГц до 3,2 ГГц |
|
RSA5065, RSA5065-TG, RSA5065N |
от 9 кГц до 6,5 ГГц |
|
Параметры опорного генератора синхронизации в стандартном исполнении | |
|
Пределы допускаемой основной относительной погрешности частоты опорного генератора после подстройки при температуре (23 ±2) °C |
±Г10’6 |
|
Пределы годового относительного дрейфа частоты опорного генератора |
±Г10’6 |
|
Пределы дополнительной относительной погрешности частоты опорного генератора в рабочем диапазоне температур от 0 до +50 °C |
±5-10’7 |
Продолжение таблицы 2
|
1 |
2 |
|
Параметры опорного генератора синхронизации, опция OCXO-C08 | |
|
Пределы допускаемой основной относительной погрешности частоты опорного генератора после подстройки при температуре (23 ±2) °C |
±Г10’7 |
|
Пределы годового относительного дрейфа частоты опорного генератора |
±340’8 |
|
Пределы дополнительной относительной погрешности частоты опорного генератора в рабочем диапазоне температур от 0 до +50 °C |
±5-10’9 |
|
Основные характеристики анализа спектра сигналов | |
|
Разрешение измерений частоты, Гц |
1,0 |
|
Пределы допускаемой абсолютной погрешности измерения частоты F в режиме частотомера |
±(60<F+1) 1) |
|
Полоса обзора |
0 Гц; от 10 Гц до верхней частоты диапазона |
|
Полоса пропускания низкочастотных фильтров |
от 1 Гц до 10 МГц |
|
Усредненный уровень собственных шумов на частотах F, нормализованный к полосе пропускания 1 Гц, дБм, не более 2) | |
|
без предварительного усилителя | |
|
100 кГц < F < 20 МГц |
-135 |
|
20 МГц < F < 1,5 ГГц |
-142 |
|
1,5 ГГц < F < 2,7 ГГц |
-140 |
|
2,7 ГГц < F < 5,5 ГГц |
-138 |
|
5,5 ГГц < F < 6,5 ГГц |
-136 |
|
с предварительным усилителем (опция RSA5000-PA) | |
|
100 кГц < F < 20 МГц |
-152 |
|
20 МГц < F < 1,5 ГГц |
-162 |
|
1,5 ГГц < F < 2,7 ГГц |
-160 |
|
2,7 ГГц < F < 3,2 ГГц |
-158 |
|
3,2 ГГц < F < 5,5 ГГц |
-156 |
|
5,5 ГГц < F < 6,5 ГГц |
-154 |
|
Максимальный измеряемый уровень мощности, дБм | |
|
без предварительного усилителя |
+30 |
|
с предварительным усилителем (опция RSA5000-PA) |
-10 |
|
Относительный уровень фазовых шумов на частоте 500 МГц при отстройке 10 кГц, дБ |
-106 |
|
Относительная погрешность измерения мощности на частоте 50 МГц при уровне -10 дБм, дБ 3) |
±0,3 |
Продолжение таблицы 2
|
1 |
2 |
|
Неравномерность амплитудно-частотной характеристики на частотах F | |
|
без предварительного усилителя | |
|
50 МГц < F < 3,2 МГц |
±0,5 |
|
3,2 ГГц < F < 6,5 МГц с предварительным усилителем (опция RSA5000-PA) 50 МГц < F < 3,2 МГц |
.....±0,7............................................................................................................................................. ±0,7 |
|
3,2 ГГц < F < 6,5 МГц |
±0,9 |
|
Уровень гармонических искажений 2-го порядка (точка пересечения второго порядка), дБм, не менее 4,5) |
+45 |
|
Уровень интермодуляционных искажений 3-го порядка (точка пересечения 3-го порядка), дБм, не менее 3,4,5’6) |
+11 |
|
1) 60 = (1,540’6 + N440-6) для стандартного исполнения, 60 = (1,05-10-7 + N-3-10’8)-F для опции OCXO-C08, N - округленное в большую сторону целое количество лет после выпуска анализатора из производства или последней заводской подстройки частоты опорного генератора. 2) Ослабление входного аттенюатора 0 дБ, количество усреднений 50. 3) Ослабление входного аттенюатора 10 дБ, без предварительного усилителя. 4) Типовое справочное значение. 5) Частота F > 50 МГц, уровень мощности -20 дБм, ослабление входного аттенюатора 0 дБ, без предварительного усилителя. 6) Два входных сигнала с разностью частот 200 кГц. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип высокочастотных разъемов |
N «розетка» |
|
Напряжение сети питания частотой 50 Гц, В |
от 100 до 240 |
|
Потребляемая мощность, Вт, не более |
90 |
|
Габаритные размеры, мм | |
|
ширина |
410 |
|
глубина |
135 |
|
высота |
224 |
|
Масса, кг, не более |
4,950 |
|
Рабочие условия применения | |
|
температура окружающего воздуха, °C |
от 0 до +40 |
|
относительная влажность воздуха, % | |
|
при температуре от 0 до +30 °C |
до 95 |
|
при температуре от 30 до +40 °C |
до 75 |
Знак утверждения типа
наносится на заднюю панель корпуса в виде самоклеющейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Анализатор спектра в модификации по заказу |
RSA5000 |
1 |
|
Кабель сетевой |
- |
1 |
|
Опции и принадлежности |
по заказу |
по заказу |
|
Руководство по эксплуатации |
UGD20101-1110-RUS |
1 |
Сведения о методах измерений
приведены в главе 4 «Порядок работы» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Стандарт предприятия DSD07100-2021-11 «Анализаторы спектра RSA5000».
