Корректоры объема газа ЭК270
| Номер в ГРСИ РФ: | 88261-23 |
|---|---|
| Производитель / заявитель: | ООО "Газэлектроника", г.Арзамас |
Корректоры объема газа ЭК270 предназначены для измерения давления, температуры и приведения объёма газа, измеренного счётчиком газа, к стандартным условиям с вычислением коэффициента сжимаемости (Ксж), а также для контроля технологических параметров (измерение перепада давления, температуры).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 88261-23 |
| Действует | по 16.02.2028 |
| Наименование | Корректоры объема газа |
| Модель | ЭК270 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1a798a10-48f7-320b-5f30-f01a727d2bd7 |
Производитель / Заявитель
Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ»), Нижегородская обл., г. Арзамас.
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
1625
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1625 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
88261-23: Описание типа
2024-88261-23-1.pdf
|
Скачать | 743.9 КБ | |
|
88261-23: Методика поверки
2024-mp88261-23-2.pdf
|
Скачать | 3.4 MБ |
Описание типа
Назначение
Корректоры объема газа ЭК270 (далее - корректор) предназначены для измерения давления, температуры и приведения объема газа, измеренного счетчиком газа, к стандартным условиям с вычислением коэффициента сжимаемости, а также для контроля технологических параметров (разность давлений, температура).
Описание
Принцип действия корректора основан на измерении давления, температуры и вычислении объема газа, приведенного к стандартным условиям, с учетом вычисленных или подстановочных значений коэффициентов сжимаемости.
Корректор предназначен для работы совместно со счетчиками газа, имеющими импульсный выходной сигнал, пропорциональный объему газа в рабочих условиях, и обеспечивает автоматический учет потребления газа, а также контроль технологических параметров.
Корректор состоит из металлического корпуса, на лицевой панели которого расположены клавиатура, дисплей и порт оптического интерфейса. Внутри корпуса находятся преобразователь абсолютного (избыточного) давления, плата управления и батарейный источник питания. Через кабельные вводы на корпусе корректора к плате управления подключены преобразователи температуры и датчик импульсов.
Корректоры могут дополнительно комплектоваться преобразователем разности давлений и преобразователем температуры для контроля технологических параметров.
Основные функции корректоров:
- измерение и преобразование импульсных сигналов от счетчиков газа;
- измерение температуры и давления газа;
- вычисление коэффициентов сжимаемости по ГОСТ 30319.2-2015 для корректоров с версией программного обеспечения (далее - ПО) 1.ХХ;
- вычисление коэффициентов сжимаемости по ГОСТ 30319.2-2015 и ГОСТ Р 709272023 для корректоров с версией ПО 3.ХХ и корректоров, модернизированных до этой версии;
- вычисление объема газа, приведенного к стандартным условиям;
- хранение архивов измеренных и расчетных параметров, ведение журналов событий;
- уведомление при отказе измерительных преобразователей, при выходе измеряемых параметров за установленные пределы и в случае сбоев в работе корректора;
- передача измеренной и вычисленной информации по оптическому, проводному интерфейсам связи во внешнюю систему обработки результатов измерений;
- опционально измерение разности давлений и температуры для контроля технологических параметров.
Общий вид корректора приведен на рисунке 1.
Заводской номер корректоров представляет собой цифровой код, состоящий из арабских цифр. Заводской номер наносится типографским способом на наклейку, размещаемую на лицевой панели корректоров, и записывается в энергонезависимую память корректоров при выпуске из производства. Просмотр заводского номера на жидкокристаллическом дисплее корректоров осуществляется путем вызова соответствующего пункта меню при помощи кнопок управления (согласно эксплуатационным документам). Знак утверждения типа наносится на лицевую панель корректоров методом фотопечати. Места расположения заводского номера и знака утверждения типа указаны на рисунке 2.
Конструкция корректоров обеспечивает возможность пломбирования всех частей, доступ к которым может повлиять на точность измерений. Винт, закрывающий кнопку, которая переводит корректоры в режим «Поверитель» и находится внутри корректоров, пломбируется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбу. Для предотвращения несанкционированного доступа к плате управления корректоров крепежные винты, расположенные на внутренней защитной крышке, пломбируются с использованием мастичных пломб. Винтовая клемма подключения датчика импульсов пломбируется мастичной пломбой. Схема пломбирования корректоров от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.
Корректор выполнен с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ib» группы IIB, может устанавливаться во взрывоопасных зонах, и имеет маркировку взрывозащиты 1Ex ib IIB T4 Gb X.

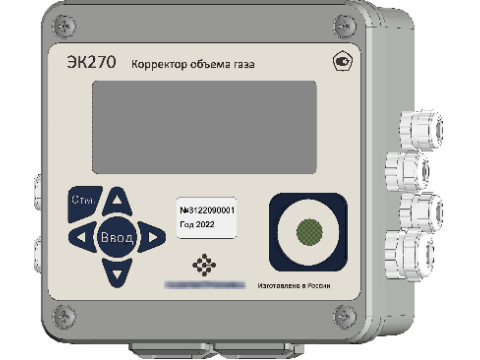

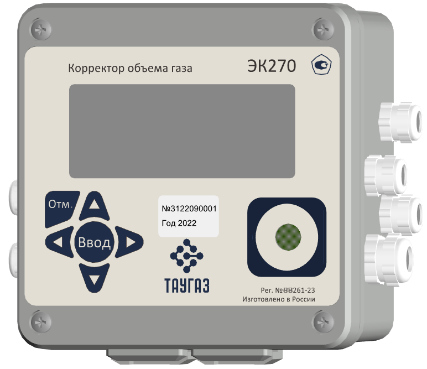

Рисунок 1 - Общий вид корректора

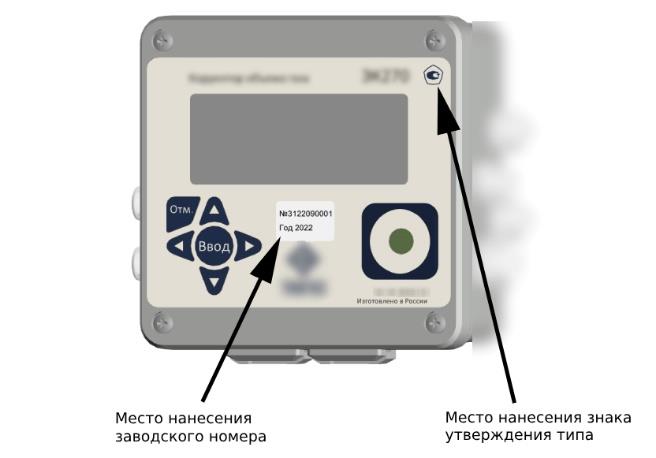

Рисунок 2 - Места нанесения знака утверждения типа и заводского номера

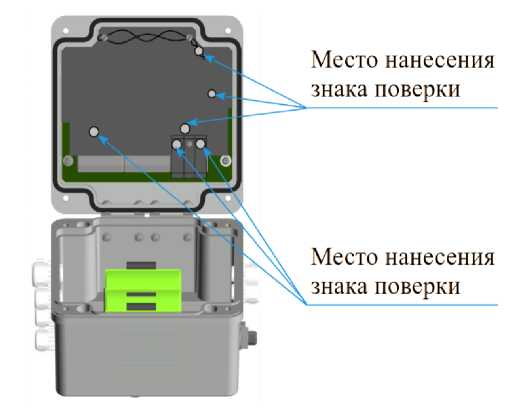

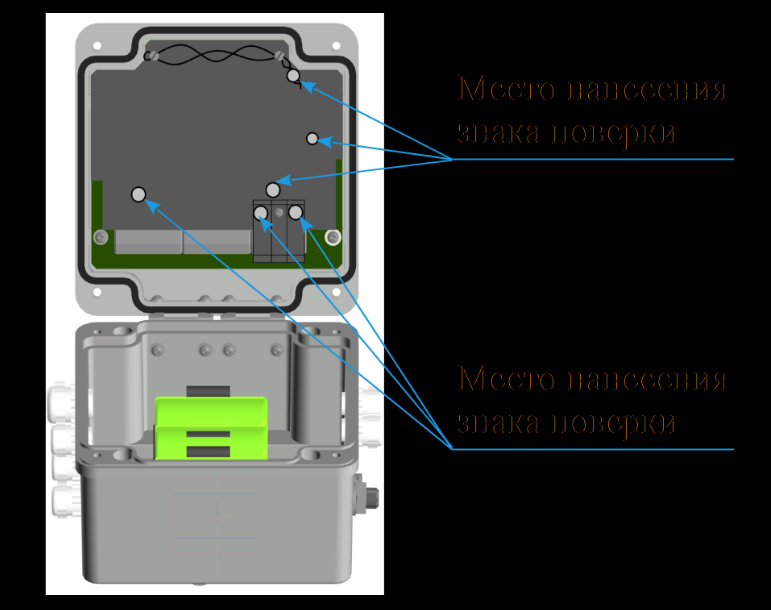

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки
Программное обеспечение
ПО корректоров встроенное и является их неотъемлемой частью.
ПО управляет всеми возможностями корректоров, располагается в энергонезависимой памяти, встроенной в микропроцессор корректоров, и сохраняется там в течение всего срока службы, даже в случае его обесточивания.
Команды и данные, введенные через интерфейс пользователя (клавиатура) и/или через интерфейс связи, не оказывают влияния на метрологически значимую часть ПО. ПО защищено от преднамеренных изменений.
Для защиты настроек и данных в корректоре выполнено разграничение прав доступа.
Таблица 1 - Идентификационные данные ПО корректоров
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
ЭК270 |
ЭК270 |
|
Номер версии |
1.ХХ |
3.ХХ |
|
Цифровой идентификатор ПО |
55519** |
51694** |
|
* Идентификационное наименование состоит из двух частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части. * * Контрольная сумма для метрологически значимой части. | ||
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений абсолютного давления , МПа |
от 0,08 до 7,5 включ. |
|
Диапазон измерений разности давлений**, кПа |
от 0 до 1,6 включ.; от 0 до 2,5 включ.; от 0 до 4,0 включ.; от 0 до 6,3 включ; от 0 до 10 включ.; от 0 до 16 включ.; от 0 до 25 включ.; от 0 до 40 включ. |
|
Диапазон измерений температуры газа**, °С |
от -23 до +60, от -30 до + 60 |
|
Диапазон измерений температуры для контроля технологических параметров, °С |
от -40 до +60 |
|
Пределы допускаемой относительной погрешности, %: - измерения температуры газа - измерения давления - вычисления коэффициента коррекции, обусловленной реализацией алгоритмов - приведения объема газа к стандартным условиям с учетом погрешности измерения давления, температуры и вычисления коэффициента коррекции |
±0,1 ±0,35 ±0,05 ±0,37 |
|
Пределы основной приведенной к верхнему пределу измерений погрешности измерения разности давлений, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной к верхнему пределу измерений погрешности измерения разности давлений от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, % |
±0,1 |
|
Пределы допускаемой абсолютной погрешности измерения температуры для контроля технологических параметров (дополнительный преобразователь температуры), °С |
± 1 |
|
* Диапазон измерений абсолютного давления определяется диапазоном применяемого преобразователя давления. "Диапазон измерений выбирается при заказе. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Максимальная частота низкочастотного сигнала от Гц, не более |
счетчика |
газа, |
8 |
|
Максимальная частота высокочастотного сигнала от кГц, не более |
счетчика |
газа, |
5 |
|
Выходной импульсный сигнал: | |||
|
- максимальное напряжение, В |
30 | ||
|
- максимальный ток нагрузки, мА |
100 | ||
|
- максимальное число одновременно подключенных каналов, | |||
|
шт. |
4 | ||
|
Наименование характеристики |
Значение |
|
Интерфейс связи |
RS-232/RS-485, оптический интерфейс по ГОСТ IEC 611072011 |
|
Параметры электрического питания: - напряжение постоянного тока (встроенное), В - напряжение постоянного тока (внешний источник), В |
7,2 9 ±0,9 |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
200 180 110 |
|
Масса, кг, не более |
3,0 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от 15 до 25 |
|
Условия эксплуатации: - температура окружающей среды, °С: - относительная влажность воздуха, % - атмосферное давление, кПа |
от -40 до +60 до 95 от 84 до 106,7 |
|
Маркировка взрывозащиты |
1Ex ib IIB T4 Gb X |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится на лицевую панель корректоров методом фотопечати и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Корректор объема газа |
ЭК270 |
1 шт. |
|
Руководство по эксплуатации |
УРГП.407229.002 РЭ* |
1 экз. |
|
Паспорт |
УРГП.407229.002 ПС* |
1 экз. |
|
Преобразователь разности давлений |
— |
1 шт. |
|
Преобразователь температуры для контроля технологических параметров** |
— |
1 шт. |
|
Комплект монтажных частей (КМЧ)** |
— |
1 шт. |
|
* В бумажном или электронном виде. "Комплектуется по заказу. | ||
Сведения о методах измерений
приведены в разделе 6 «Корректоры объема газа ЭК270. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па»;
Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-105 Па»;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
УРГП.407229.002 ТУ Корректоры объема газа ЭК270. Технические условия.
